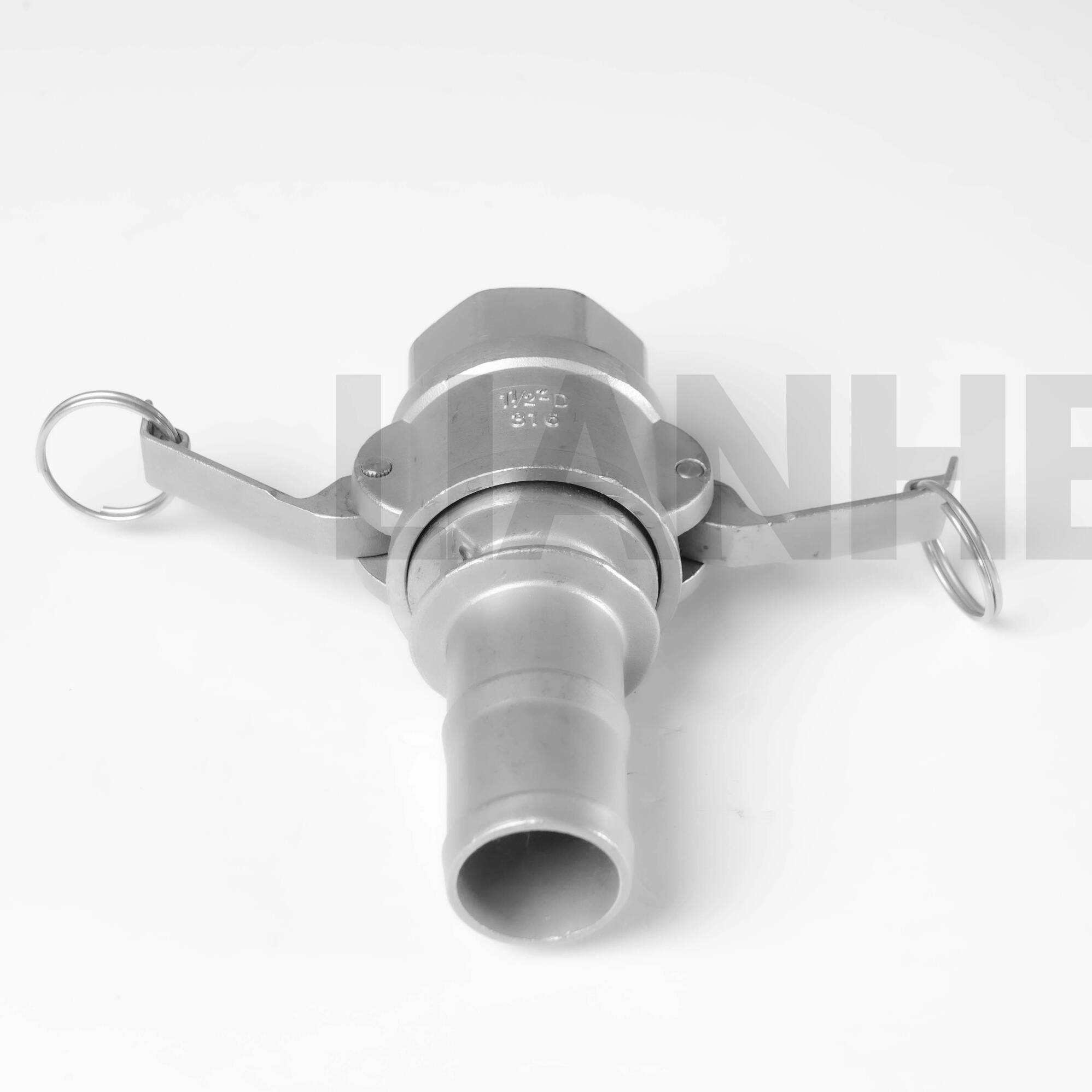

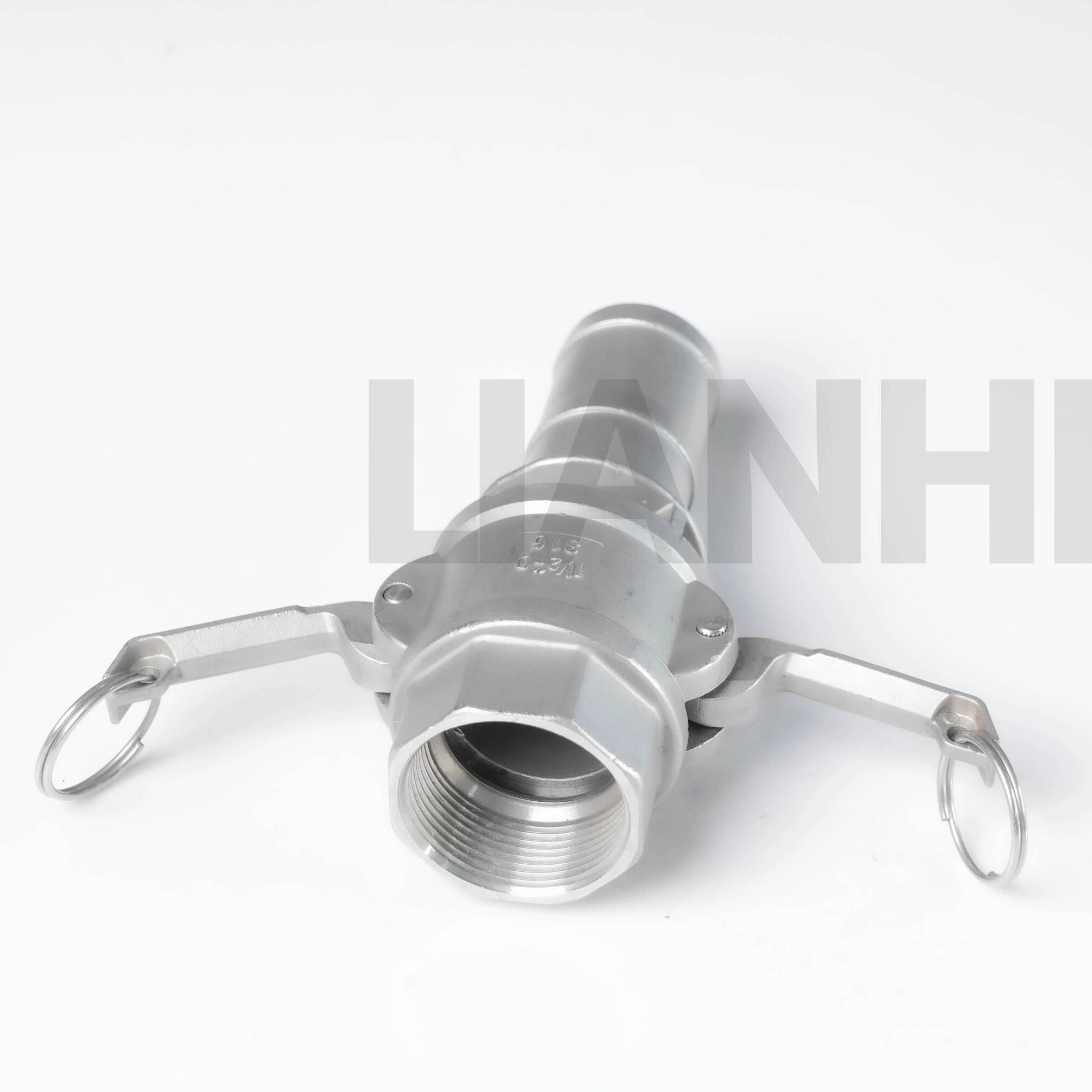

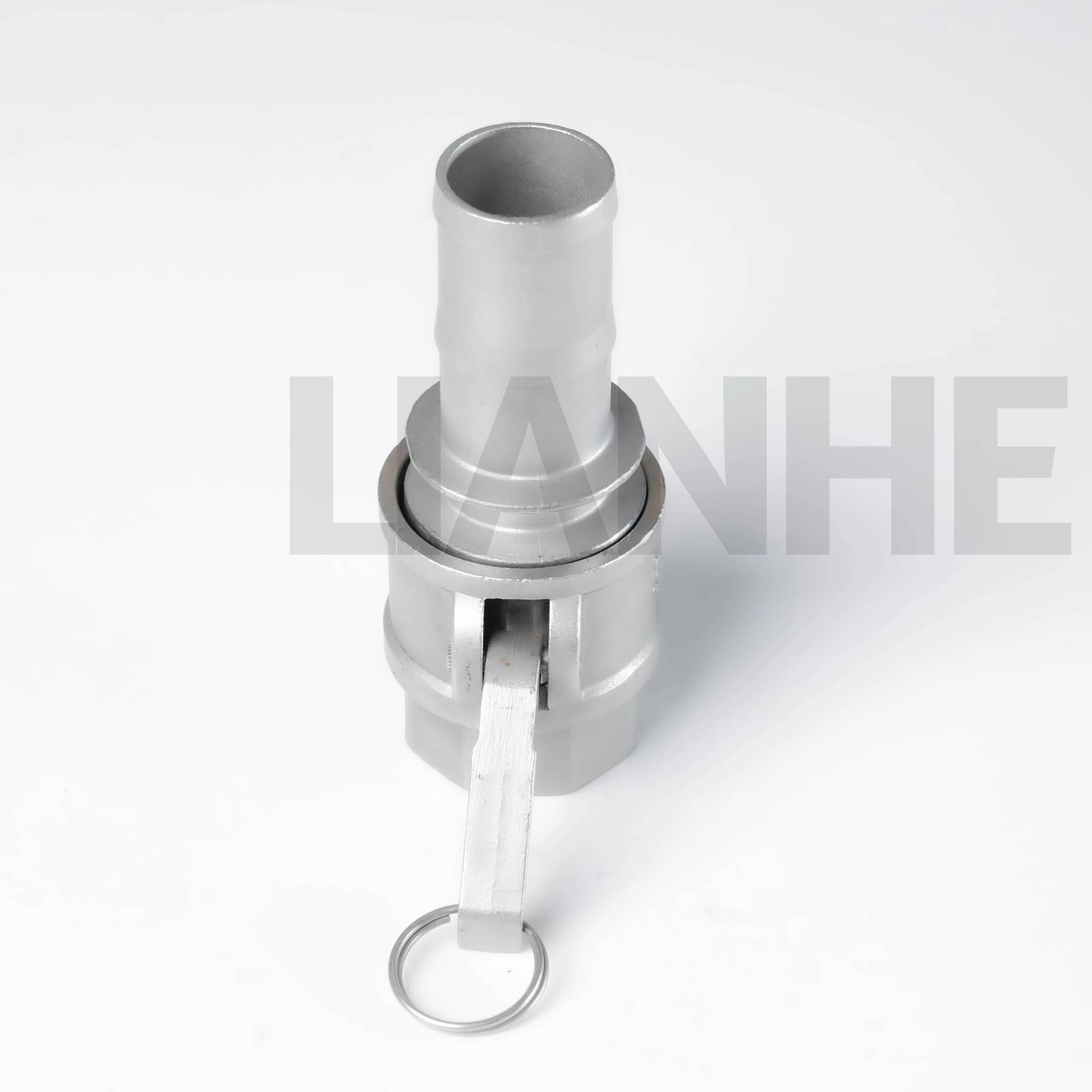

Higieniczne szybkozłącze typu C ze stali nierdzewnej

Opis produktu

Higieniczne szybkozłącze typu C ze stali nierdzewnej zostało zaprojektowane do szybkiego montażu i demontażu w kompatybilnych systemach rurociągów do branży spożywczej, napojów, farmaceutycznej, kosmetycznej i biotechnologicznej.

Konstrukcja ze stali nierdzewnej i gładka powierzchnia wewnętrzna umożliwiają higieniczne przenoszenie płynów i wygodne czyszczenie. Kompatybilne uszczelki można wybrać w zależności od medium procesowego, temperatury, ciśnienia i wymagań dotyczących czyszczenia.

Specyfikacje techniczne

Zakres rozmiarów:1/2"–12" (DN15–DN300)

Tworzywo:Stal nierdzewna SS316L

Typ połączenia:Szybkie połączenie typu C

Odnośna norma:ISO 2852, z zastrzeżeniem potwierdzenia wymiarowego

Ciśnienie robocze:Do 10 barów, w zależności od rozmiaru, uszczelki, temperatury i struktury połączenia

Dostępne materiały uszczelek:EPDM, silikon i PTFE

Chropowatość powierzchni wewnętrznej:Ra ≤0,8 µm

Opcjonalne wykończenie powierzchni:Elektropolerowanie; niższe wartości Ra dostępne po kontroli i potwierdzeniu

Orientacyjny zakres temperatur:-40°C do +200°C w zależności od wybranej uszczelki i warunków pracy

Dostępne dokumenty:

• EN 10204 3.1 Certyfikat badania materiału

• Raport identyfikowalności materiałów

• Raport z kontroli chropowatości powierzchni

• Dokumentacja zgodności uszczelek, jeśli dotyczy

• Raport z inspekcji strony trzeciej

Zalety produktu

1. Szybki montaż i demontaż

2. Konstrukcja odporna na korozję SS316L

3. Gładka powierzchnia wewnętrzna zapewnia wygodne czyszczenie

4. Opcje uszczelek z EPDM, silikonu i PTFE

5. Nadaje się do kompatybilnych procesów CIP i SIP

6. Krótszy czas konserwacji i czyszczenia

7. Dostępne różne rozmiary i wykończenia powierzchni

8. Obsługiwana identyfikowalność materiałów

Aplikacje

Nadaje się do kompatybilnych zastosowań w:

• Przetwórstwo nabiału i napojów

• Browary i linie do produkcji soków

• Sprzęt do przetwarzania żywności

• Systemy produkcji farmaceutycznej

• Sprzęt biotechnologiczny

• Produkcja kosmetyków i środków higieny osobistej

• Systemy filtracji, mieszania i napełniania

• Ogólne higieniczne rurociągi do przesyłu płynów

Wymiary przyłącza, materiał uszczelki, ciśnienie robocze, temperatura, warunki podciśnienia, chropowatość powierzchni i proces czyszczenia muszą zostać potwierdzone przed złożeniem zamówienia.

Instalacja i konserwacja

1. Przed montażem sprawdzić powierzchnie uszczelniające i uszczelkę.

2. Upewnij się, że wszystkie komponenty mają zgodne wymiary.

3. Umieścić uszczelkę prawidłowo, bez skręcania i wyciskania.

4. Zabezpieczyć połączenie zgodnie z podanym sposobem montażu.

5. Przed rozpoczęciem pracy wykonaj próbę ciśnieniową lub próbę szczelności.

6. Sprawdź i wymień uszczelkę zgodnie z jej rzeczywistym stanem, medium procesowym, temperaturą i cyklami czyszczenia.

Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny
