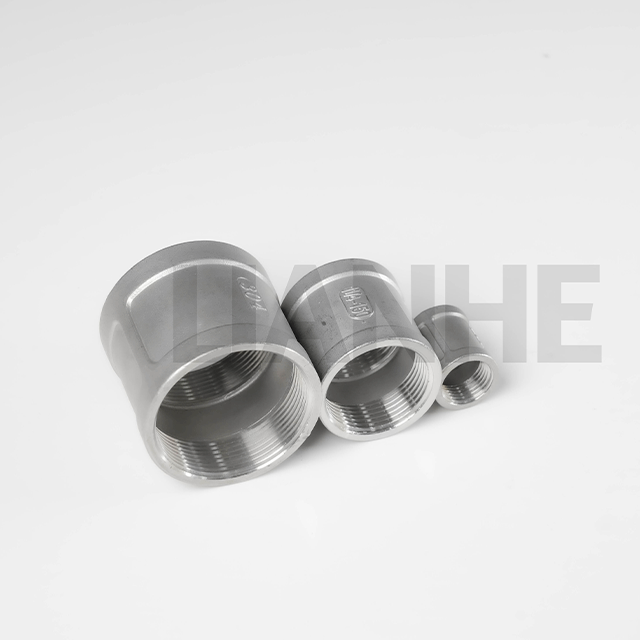

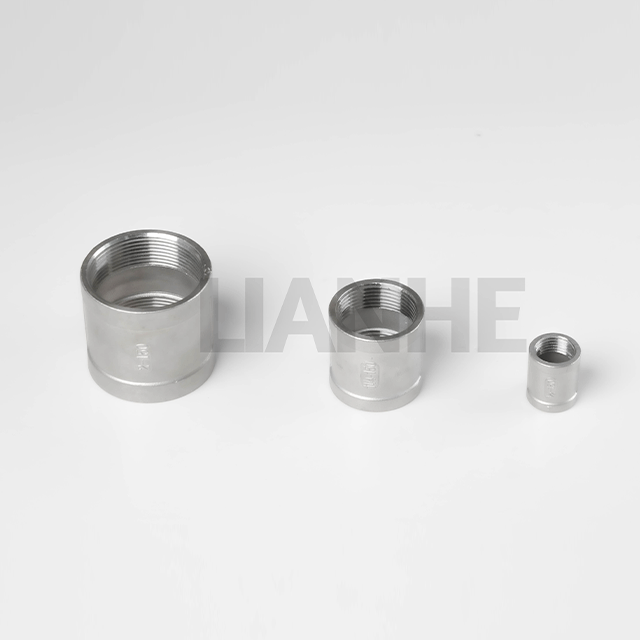

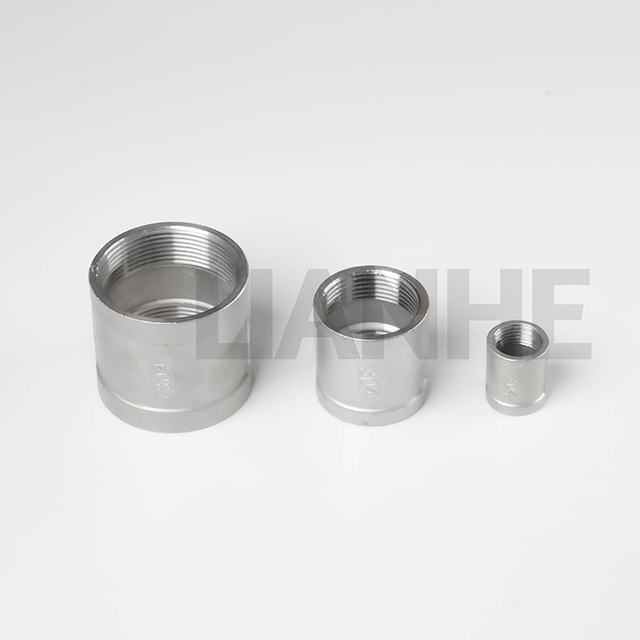

Przemysłowa tuleja łącząca 150 ze stali nierdzewnej do łączenia rur

Przegląd

Złączka 150 ze stali nierdzewnej klasy przemysłowej to solidna łącznik rurowy przeznaczony do łączenia rur stalowych za pomocą łącznika mechanicznego, zapewniający niezawodne i odporne na wibracje rozwiązanie dla rurociągów przemysłowych. Wykonane ze stali nierdzewnej 304 lub 316, gniazdo to ma rowkowany koniec (zgodny z AWWA C606) i wzmocnioną konstrukcję, zapewniającą szczelność w środowiskach o wysokim ciśnieniu i wibracjach.

Cechy

Technologia połączeń rowkowanych:

AWWA C606-compliant grooved end accepts mechanical couplings (e.g., Victaulic®), enabling fast installation with simple wrenches, reducing labor costs by 40% compared to welded systems.

Wymiary rowków (głębokość: 2,4 mm ± 0,1 mm) wykonane precyzyjnie w celu zapewnienia stałego połączenia łącznika, odpowiednie dla rur harmonogramu 40/80.

Wytrzymała konstrukcja:

Stal nierdzewna 304 (ogólnego zastosowania) lub stal nierdzewna 316 (media korozyjne), o granicy plastyczności 250 MPa i odporności na uderzenia (karb Charpy'ego V ≥27 J w 20°C).

Dopuszczalne dla ciśnień roboczych do 300 PSI (stal nierdzewna 304, harmonogram 40) i temperatur od -46°C do 650°C, odpowiednie do zastosowań z parą, ropą i gazem.

Odporność na wibracje i korozję:

Wersja ze stali nierdzewnej 316 ze stopem molibdenu jest odporna na wżery w środowisku morskim i chemicznym, a rowkowana konstrukcja niweluje drobne niewspółosiowości rur (do 3°), redukując naprężenia.

Gładka powierzchnia wewnętrzna (Ra ≤1,6 μm) minimalizuje turbulencje i osadzanie się kamienia w systemach o wysokim przepływie.

Zgodność instalacji:

Spełniają normy ASME B16.24 i MSS SP-83, z opcjonalnymi zestawami izolacji galwanicznej do łączenia różnych metali (np. stali nierdzewnej ze stalą węglową).

Aplikacja

Idealny do systemów rurociągów o dużej wytrzymałości i dużej średnicy:

Dystrybucja wody: Łączenie sieci wodociągowych i przeciwpożarowych (zgodnych z NFPA 20) za pomocą połączeń rowkowanych umożliwiających szybką rozbudowę sieci.

Zakłady Przemysłowe: Obiegi wody chłodzącej i linie transportu materiałów sypkich w elektrowniach i rafineriach, ze stali nierdzewnej 316 odpornej na korozję naprężeniową chlorkową.

Systemy mechaniczne: Połączenia urządzeń narażonych na drgania (np. pompy, generatory) ze złączami rowkowymi zmniejszającymi naprężenia kielicha podczas obciążenia dynamicznego.

Morskie i przybrzeżne: Systemy poboru wody morskiej i rurociągi pokładowe na statkach i platformach, wykonane ze stali nierdzewnej 316 odpornej na korozję słoną i biozanieczyszczenia.

Często zadawane pytania

P: Jaki jest maksymalny rozmiar rury zgodny z tym gniazdem?

A:Dostępne w rozmiarach od 2” do 48” NPS, z niestandardowymi rozmiarami do 72” dla dużych projektów przemysłowych.

P: Czy kielich można stosować z rurami z tworzywa sztucznego??

A:Nie, przeznaczony do rur stalowych; do łączenia z rurami z tworzyw sztucznych (np. PVC, PP) stosować złączki przejściowe.

P: Jak zapobiegać korozji galwanicznej w rurach ze stali węglowej?

A:Zamontuj łącznik dielektryczny lub owiń połączenie taśmą antykorozyjną, aby odizolować różne metale.

P: Jaki jest zalecany moment obrotowy śrub łączących?

A:Postępuj zgodnie z wytycznymi producenta złącza, zazwyczaj 50-70 N·m dla gniazd 2"-12", aby zapewnić równomierny nacisk uszczelnienia.
