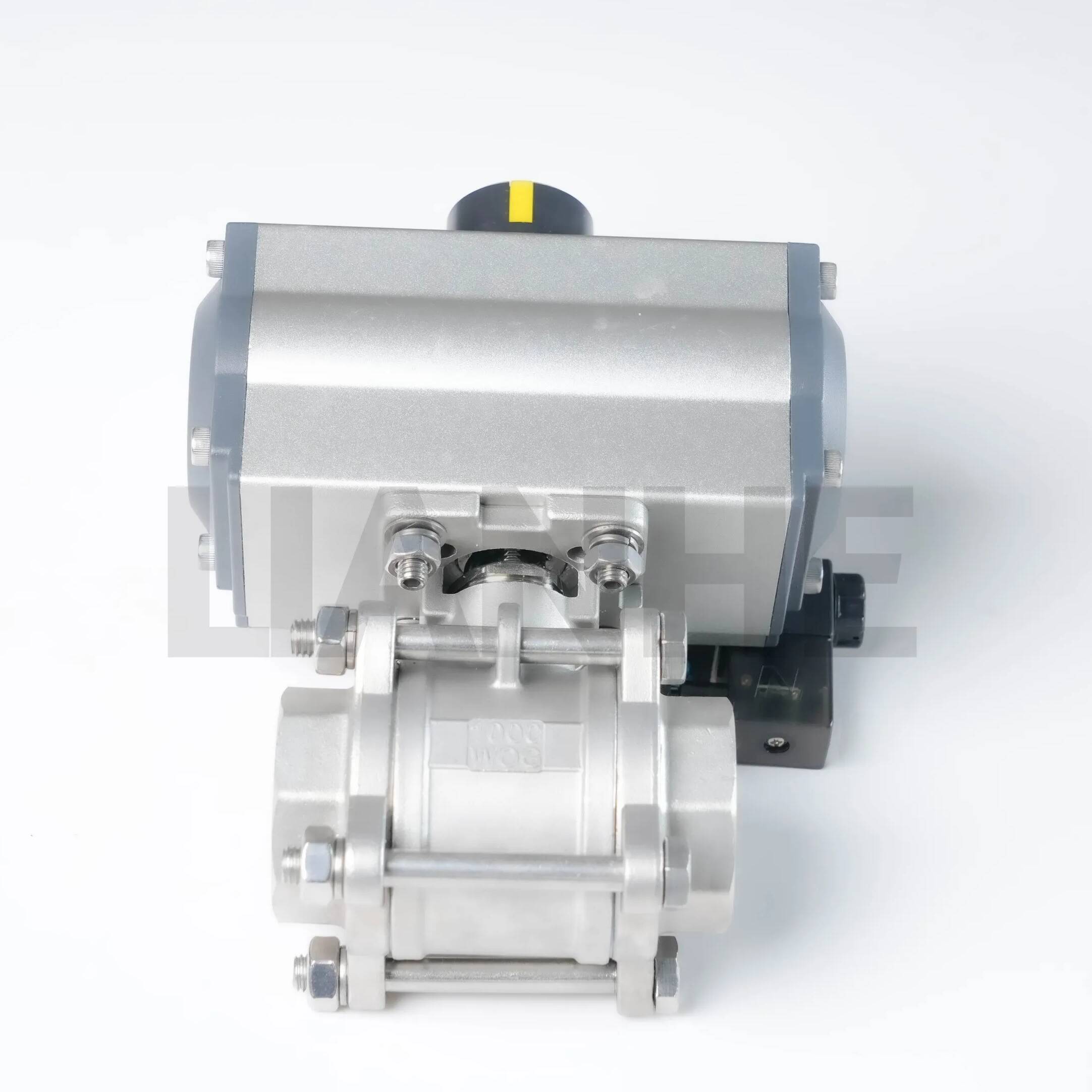

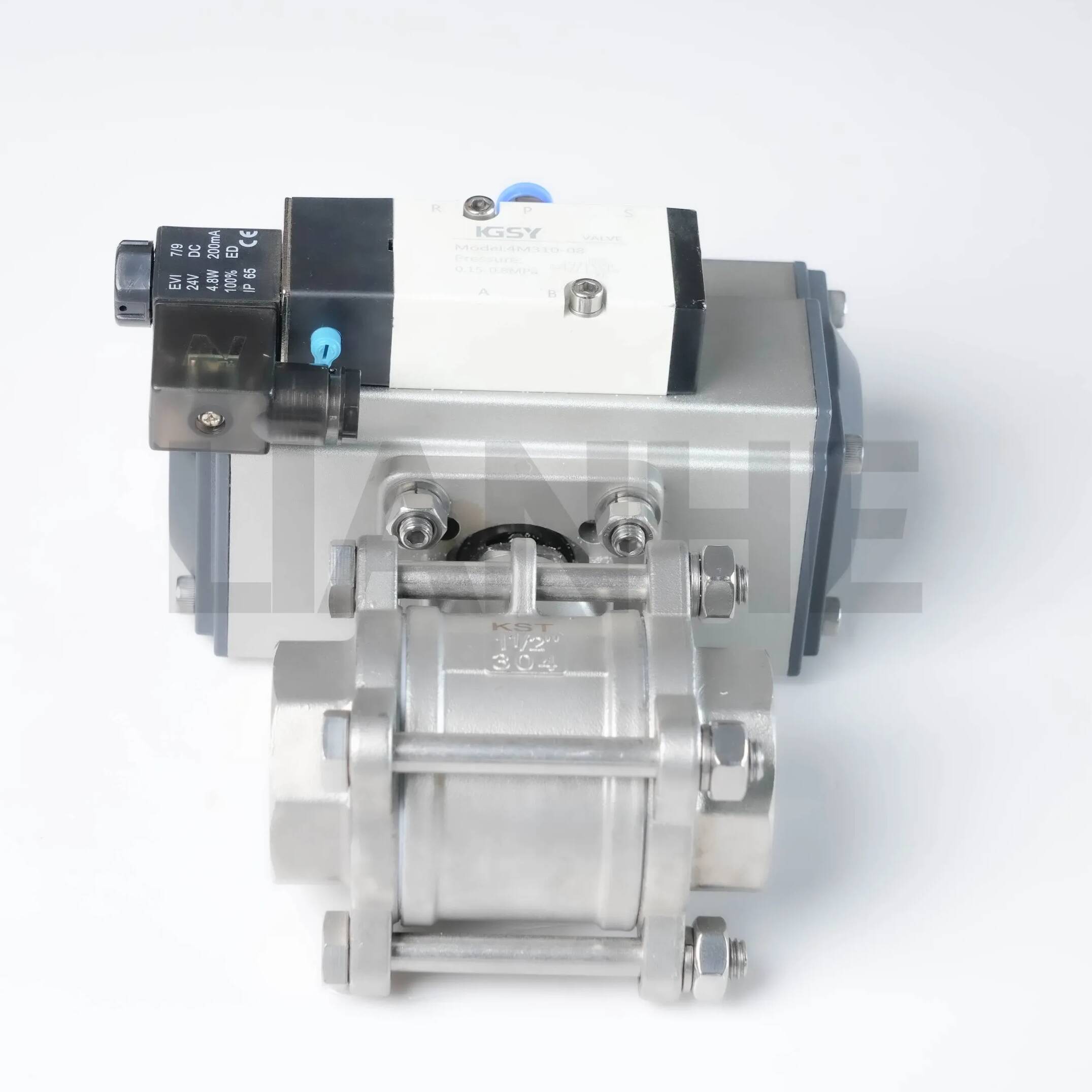

Uruchamiany pneumatycznie 3-częściowy zawór kulowy z gwintem do automatyki przemysłowej

Przegląd

Uruchamiany pneumatycznie 3-częściowy zawór kulowy z gwintem to rozwiązanie do kontroli przepływu o wysokiej niezawodności, zaprojektowane z myślą o szybkiej i wydajnej pracy w systemach automatyki przemysłowej. Zawór ten, wykonany ze stali nierdzewnej 316, jest wyposażony w gwinty NPT (ANSI B1.20.1) i siłownik pneumatyczny, zapewniający szybki ruch ćwierćobrotowy o 90° w celu sterowania włączaniem/wyłączaniem w trudnych, korozyjnych środowiskach.

Cechy

Zalety uruchamiania pneumatycznego:

Siłownik pneumatyczny dwustronnego działania lub ze sprężyną powrotną (ciśnienie powietrza 5–8 barów), zapewniający niezawodne działanie (sprężyna powrotna zamyka/otwiera w przypadku utraty powietrza) i czas cykli ≤3 sekundy dla zaworów 2”.

Platforma montażowa ISO 5211 zapewnia kompatybilność ze światowymi markami siłowników (np. Festo, SMC), z opcjonalnymi pozycjonerami do proporcjonalnej kontroli przepływu.

Konstrukcja odporna na korozję:

Korpus ze stali nierdzewnej 316 (ASTM A316) o zawartości molibdenu 3,5%, odporny na wżery chlorkowe w środowisku morskim i chemicznym, z pasywowaną powierzchnią wydłużającą żywotność o 30%.

Gniazdo PTFE z pierścieniem zapobiegającym wyciskaniu zapewnia bąbelkoszczelne odcięcie (API 598) w temperaturach od -40°C do 260°C (gniazdo RPTFE).

Precyzyjne połączenia gwintowe:

Gwinty zewnętrzne/wewnętrzne NPT do bezpiecznego mocowania rur, kompatybilne z rurami Schedule 80 i łącznikami do dużych obciążeń, moment obrotowy wynoszący 80 N·m dla zaworów 2" w celu wytrzymywania sił siłownika.

Wzmocniona grubość korpusu na połączeniach gwintowych (standard 1,3x) zapobiega odkształceniom w przypadku pracy pneumatycznej o dużej liczbie cykli.

Bezpieczeństwo i zgodność:

Urządzenie antystatyczne (sprężynowe) zapewnia ciągłość elektryczną w zastosowaniach gazowych, zmniejszając ryzyko wyładowań statycznych w środowiskach łatwopalnych.

Zgodny z NACE MR0175 dla gazów kwaśnych i ATEX/IECEx do użytku w atmosferach wybuchowych (strefa 1/21), z opcjonalnymi zestawami przerywaczy płomienia.

Aplikacja

Idealny do szybkiej i niezawodnej automatyki przemysłowej:

Wydobycie ropy i gazu: Szybkie odcięcie w systemach sterowania głowicą odwiertu i liniach wtrysku chemikaliów, ze stali nierdzewnej 316 odpornej na korozję H2S w polach kwaśnego gazu.

Żywność i napoje: Higieniczna kontrola przepływu w liniach pasteryzacji i systemach CIP (Clean-in-Place), spełniająca normy sanitarne 3-A dotyczące bezpośredniego kontaktu z żywnością.

Wytwarzanie energii: Pneumatyczna kontrola odwadniaczy i przewodów kondensatu w instalacjach z cyklem kombinowanym, z szybkim uruchamianiem, redukującym skoki ciśnienia w układach turbinowych.

Wsparcie naziemne w lotnictwie: Sterowanie paliwem i płynami hydraulicznymi w zakładach obsługi technicznej statków powietrznych, z obsługą pneumatyczną zapewniającą niezawodne działanie w środowiskach na dużych wysokościach.

Często zadawane pytania

P: Jakie ciśnienie powietrza jest wymagane dla siłownika?

A:Standardowa praca przy ciśnieniu 6 barów; minimum 5 barów, maksymalnie 10 barów. Aby utrzymać stałą wydajność, użyj regulatora ciśnienia.

P: Czy zawór może być stosowany w systemach próżniowych?

A:Tak, gniazdo PTFE zapewnia niezawodne uszczelnienie przy podciśnieniu do 29 cali Hg, chociaż w warunkach ekstremalnej próżni zalecane są gniazda typu metal-metal.

P: Jak zapobiegać korozji siłownika w środowiskach przybrzeżnych?

A:Wybierz siłownik z korpusem aluminiowym malowanym farbą epoksydową lub elementami ze stali nierdzewnej i zainstaluj koalescencyjny filtr powietrza, aby usunąć wilgoć i cząsteczki soli.

P: Jaki jest zalecany rozmiar filtra powietrza dla siłownika?

A:Aby chronić siłownik przed zanieczyszczeniami cząstkami stałymi, należy zastosować filtr o średnicy 5 μm, zapewniając płynną pracę i dłuższą żywotność.
