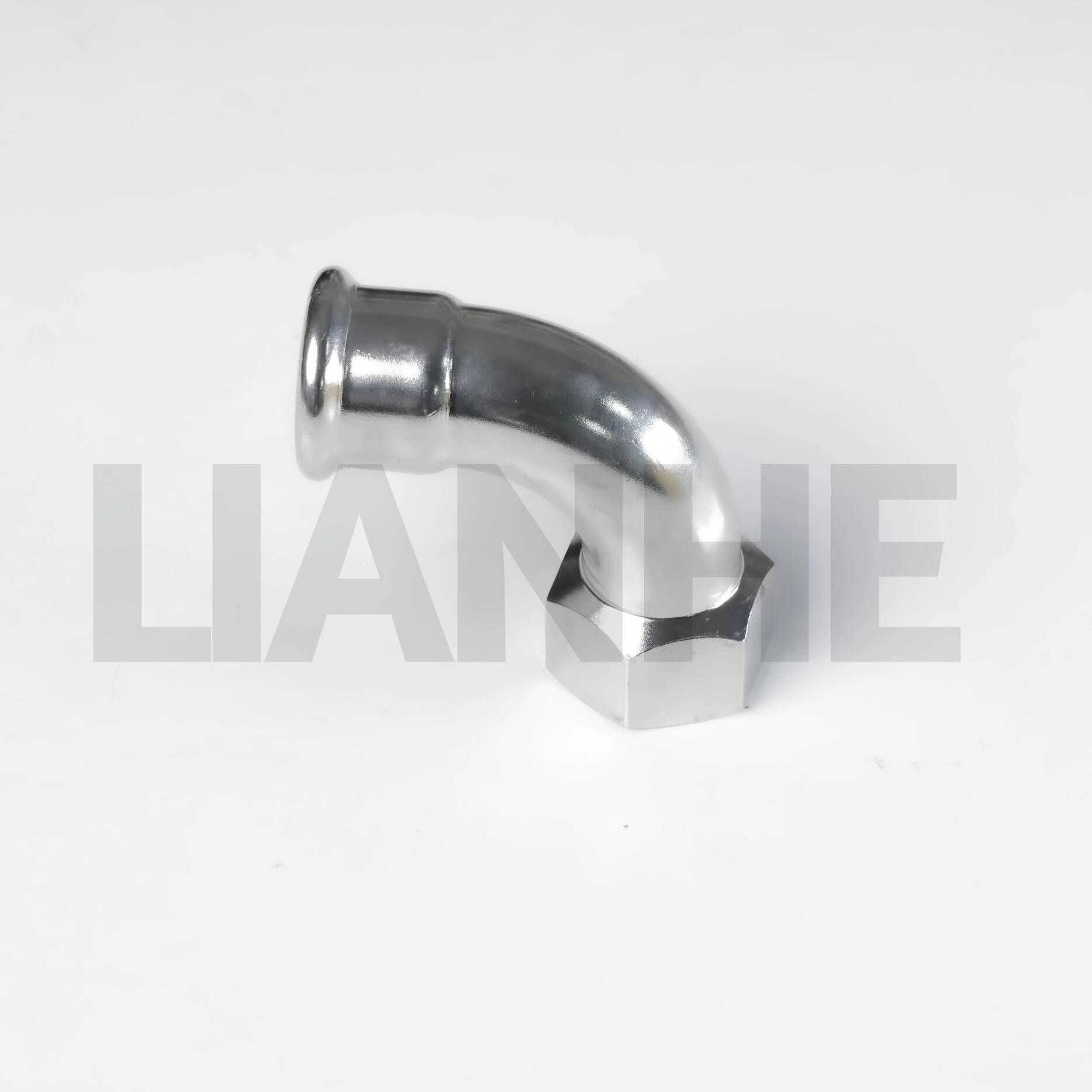

Kolanko 90° ze stali nierdzewnej typu D z gwintem wewnętrznym

Opis produktu

Kolanko 90° typu D ze stali nierdzewnej LIANHE z gwintem wewnętrznym łączy rurę wciskaną z kompatybilnym elementem z gwintem zewnętrznym, zmieniając jednocześnie kierunek rurociągu o 90 stopni.

Gniazdo zaprasowywane typu D umożliwia szybki i bezpłomieniowy montaż, natomiast końcówka z gwintem żeńskim umożliwia podłączenie zaworów, przyrządów, sprzętu lub innych gwintowanych elementów rurociągu.

Specyfikacje techniczne

Zakres rozmiarów:1/4"–4" (DN10–DN100)

Grubość ścianki:0,6–2,0 mm

Obowiązujące standardy:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN i ASME

Dostępne materiały:

• SS304, 0Cr18Ni9, S30408, SUS304 i 1.4301

• SS304L, S30403 i 1.4306

• SS316 i 0Cr17Ni12Mo2

• SS316L, S31603 i 1.4404

Typ połączenia:Gniazdo zaprasowywane typu D × gwint żeński

Opcje wątku:NPT, BSPT i BSPP

Materiały pierścieni uszczelniających:CIIR, EPDM, PTFE i NBR

Ciśnienie nominalne:PN16

Hydrostatyczne ciśnienie próbne:2,5 MPa

Ciśnienie próby szczelności:1,05 MPa

Zakres temperatur uszczelki:-20°C do +110°C, w zależności od materiału i medium

Proces produkcyjny:Formowane mechanicznie z rur ze stali nierdzewnej

Obróbka powierzchniowa:Polerowanie wibracyjne, polerowanie magnetyczne lub wytrawianie

Oznaczenie produktu:LOGO + OD + Grubość ścianki + Materiał. Dostępne są niestandardowe oznaczenia.

Opakowanie:Torby plastikowe, kartony eksportowe i skrzynki drewniane

Certyfikaty:GB/T 19001-2016, ISO 9001:2015, dokumentacja CE dla odpowiednich produktów i licencja sanitarna

Marka:LIANHE

Kod HS: 7307230000

Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny

Aplikacje

Nadaje się do kompatybilnych zastosowań w:

• Systemy rurociągów wody pitnej i sanitarnej

• Systemy ogrzewania, chłodzenia i HVAC

• Urządzenia do wody przemysłowej i uzdatniania wody

• Budynki komercyjne i mieszkalne

• Instalacje gazowe i parowe z kompatybilnymi uszczelkami

• Statki i instalacje rurociągów morskich

Zalety produktu

1. Zmienia kierunek rurociągu o 90 stopni

2. Łączy w sobie połączenia zaciskowe typu D i gwinty żeńskie

3. Szybki i bezpłomieniowy montaż

4. Dobra odporność na korozję

5. Wiele opcji gwintów i uszczelek

6. Kompaktowa konstrukcja do ograniczonych przestrzeni

7. Niezawodne uszczelnienie przy prawidłowym montażu

8. Krótszy czas instalacji i koszty pracy

Instalacja wymaga zaciskarki i szczęk zgodnych z określonym profilem typu D. Gwintów NPT, BSPT i BSPP nie można używać zamiennie, chyba że potwierdzono kompatybilność.

Testowanie i kontrola

Standardowa inspekcja obejmuje:

1. Kontrola surowca i grubości ścianek

2. Kontrola gniazda, gwintu, kąta i wymiarów

3. Kontrola spoin i powierzchni, jeśli ma to zastosowanie

4. Badania hydrostatyczne-ciśnienie i szczelność

5. Kontrola oznakowania produktów i opakowań

Dostępne dokumenty obejmują certyfikaty badań materiałów EN 10204 3.1, certyfikaty surowców, raporty dotyczące gwintów i wymiarów, raporty z testów hydraulicznych oraz raporty z inspekcji stron trzecich.

Warunki handlowe

MOQ:Zwykle 5–10 sztuk, w zależności od rozmiaru i dostępności zapasów.

Darmowe próbki:Dostępne dla wybranych produktów standardowych; Opłaty ekspresowe są zwykle opłacane przez odbiorcę.

Czas wyceny:Zwykle w ciągu trzech godzin roboczych.

Czas dostawy:Około 3–7 dni w przypadku zwykłych produktów i około 25 dni w przypadku nowej produkcji.

Warunki płatności:30% depozytu T/T i 70% salda przed dostawą.

Warunki wysyłki:EXW, FOB, CFR, CIF, DDP i DDU.

Gwarancja:Jeden rok w przypadku potwierdzonych wad produkcyjnych.

Producent:LIANHE
Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny
