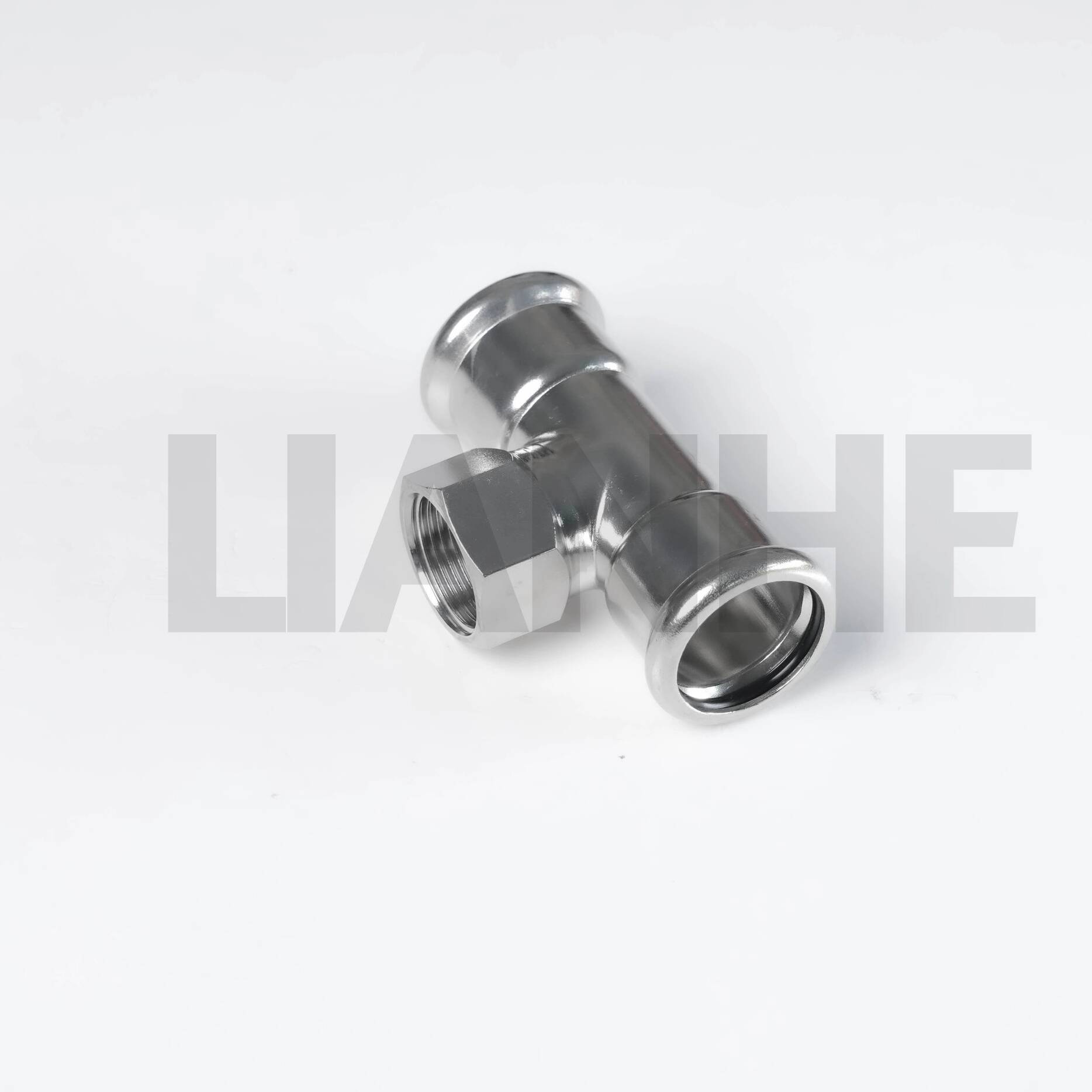

Trójnik zaciskowy typu D ze stali nierdzewnej z odgałęzieniem z gwintem wewnętrznym

Opis produktu

Trójnik zaciskowy typu D ze stali nierdzewnej LIANHE z odgałęzieniem z gwintem wewnętrznym łączy w sobie dwa złącza rurowe wciskane z wylotem z gwintem wewnętrznym.

Końcówki zaciskowe typu D umożliwiają szybki i bezpłomieniowy montaż, natomiast gwintowane odgałęzienie łączy kompatybilne zawory, instrumenty, sprzęt lub elementy z gwintem zewnętrznym.

Specyfikacje techniczne

Zakres rozmiarów:1/4"–4" (DN10–DN100)

Grubość ścianki:0,6–2,0 mm

Obowiązujące standardy:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN i ASME

Dostępne materiały:

• 0Cr18Ni9, SS304, S30408, SUS304 i 1.4301

• 0Cr17Ni12Mo2, SS316 i SUS316

• SS304L, S30403 i 1.4306

• SS316L, S31603 i 1.4404

Materiały pierścieni uszczelniających:CIIR, EPDM, PTFE i NBR

Typ połączenia:Dwie końcówki zaprasowujące typu D z jednym odgałęzieniem z gwintem wewnętrznym

Opcje wątku:NPT, BSPT i BSPP

Ciśnienie nominalne:PN16

Hydrostatyczne ciśnienie próbne:2,5 MPa

Ciśnienie próby szczelności:1,05 MPa

Zakres temperatur uszczelki:-20°C do +110°C, w zależności od materiału i medium

Proces produkcyjny:Formowane mechanicznie z rur ze stali nierdzewnej

Obróbka powierzchniowa:Polerowanie wibracyjne, polerowanie magnetyczne lub wytrawianie

Oznaczenie produktu:LOGO + OD + Grubość ścianki + Materiał. Dostępne są niestandardowe oznaczenia.

Opakowanie:Torby plastikowe, kartony eksportowe i skrzynki drewniane

Certyfikaty:GB/T 19001-2016, ISO 9001:2015, dokumentacja CE dla odpowiednich produktów i licencja sanitarna

Marka:LIANHE

Kod HS: 7307230000

Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny

Aplikacje

Nadaje się do kompatybilnych systemów wody pitnej, zimnej i ciepłej wody, ścieków, wody przemysłowej, ropy i gazu.

Typowe zastosowania obejmują:

• Systemy zaopatrzenia w wodę i odprowadzania wody

• Systemy ogrzewania i klimatyzacji

• Systemy rurociągów gazowych

• Oddziały sprzętowe i przyrządowe

• Budynki komercyjne i mieszkalne

• Projekty rurociągów przemysłowych

Zalety produktu

1. Łączy w sobie połączenia z gwintem zaprasowanym i żeńskim

2. Szybki i bezpłomieniowy montaż

3. Dobra odporność na korozję

4. Wiele opcji gwintów i uszczelek

5. Niezawodne uszczelnienie przy prawidłowym montażu

6. Nadaje się do rozszerzeń systemów i odgałęzień urządzeń

7. Dostępne niestandardowe oznaczenia

8. Krótszy czas instalacji i koszty pracy

Gwinty NPT, BSPT i BSPP mają różne profile i metody uszczelniania i nie powinny być stosowane zamiennie, chyba że potwierdzono kompatybilność.

Testowanie i kontrola

Standardowa inspekcja obejmuje:

1. Kontrola surowca i grubości ścianek

2. Kontrola gniazda, gwintu i wymiarów

3. Kontrola spoin i powierzchni, jeśli ma to zastosowanie

4. Badania hydrostatyczne-ciśnienie i szczelność

5. Kontrola oznakowania produktów i opakowań

Dostępne dokumenty obejmują certyfikaty badań materiałów EN 10204 3.1, certyfikaty surowców, raporty dotyczące gwintów i wymiarów, raporty z testów hydraulicznych oraz raporty z inspekcji stron trzecich. W stosownych przypadkach można dostarczyć raporty z badań radiograficznych.

Warunki handlowe

MOQ:Zwykle 5–10 sztuk, w zależności od rozmiaru i dostępności zapasów.

Darmowe próbki:Dostępne dla wybranych produktów standardowych; Opłaty ekspresowe są zwykle opłacane przez odbiorcę.

Czas wyceny:Zwykle w ciągu trzech godzin roboczych.

Ważność oferty:Zwykle 3–7 dni.

Czas dostawy:Około 3–7 dni w przypadku zwykłych produktów i około 25 dni w przypadku nowej produkcji.

Warunki płatności:30% depozytu T/T i 70% salda przed dostawą.

Warunki wysyłki:EXW, FOB, CFR, CIF, DDP i DDU.

Gwarancja:Jeden rok w przypadku potwierdzonych wad produkcyjnych.

Producent:LIANHE
Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny
