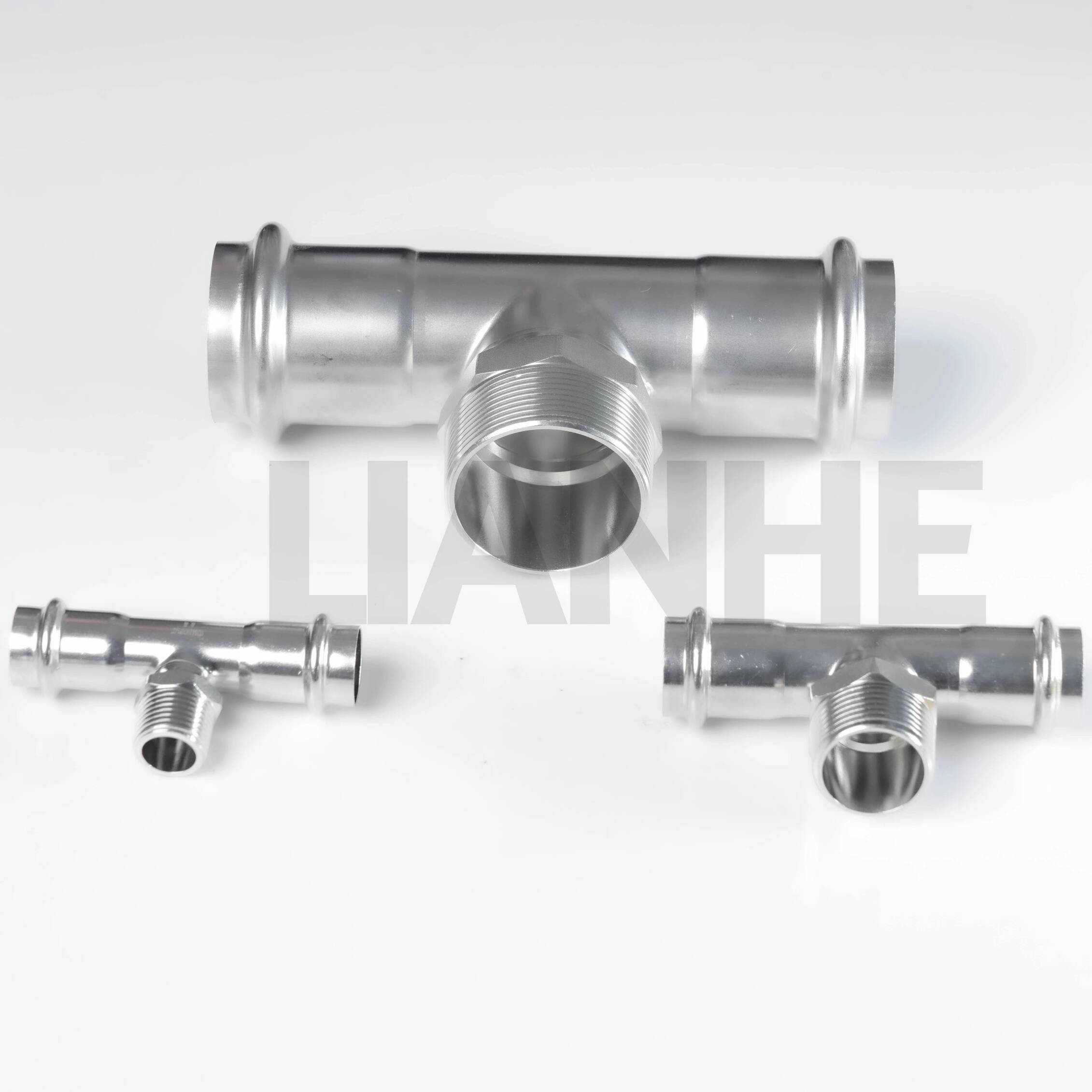

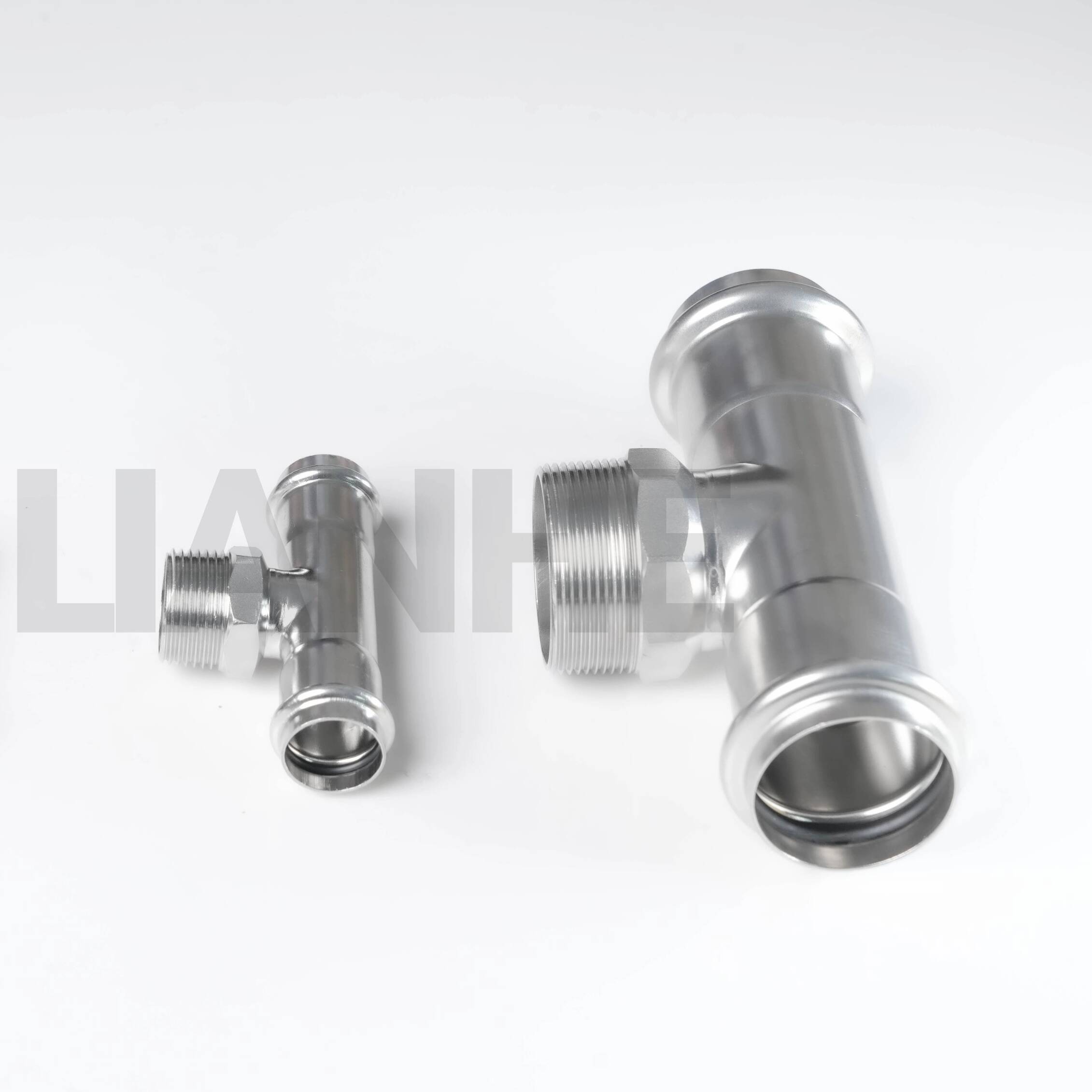

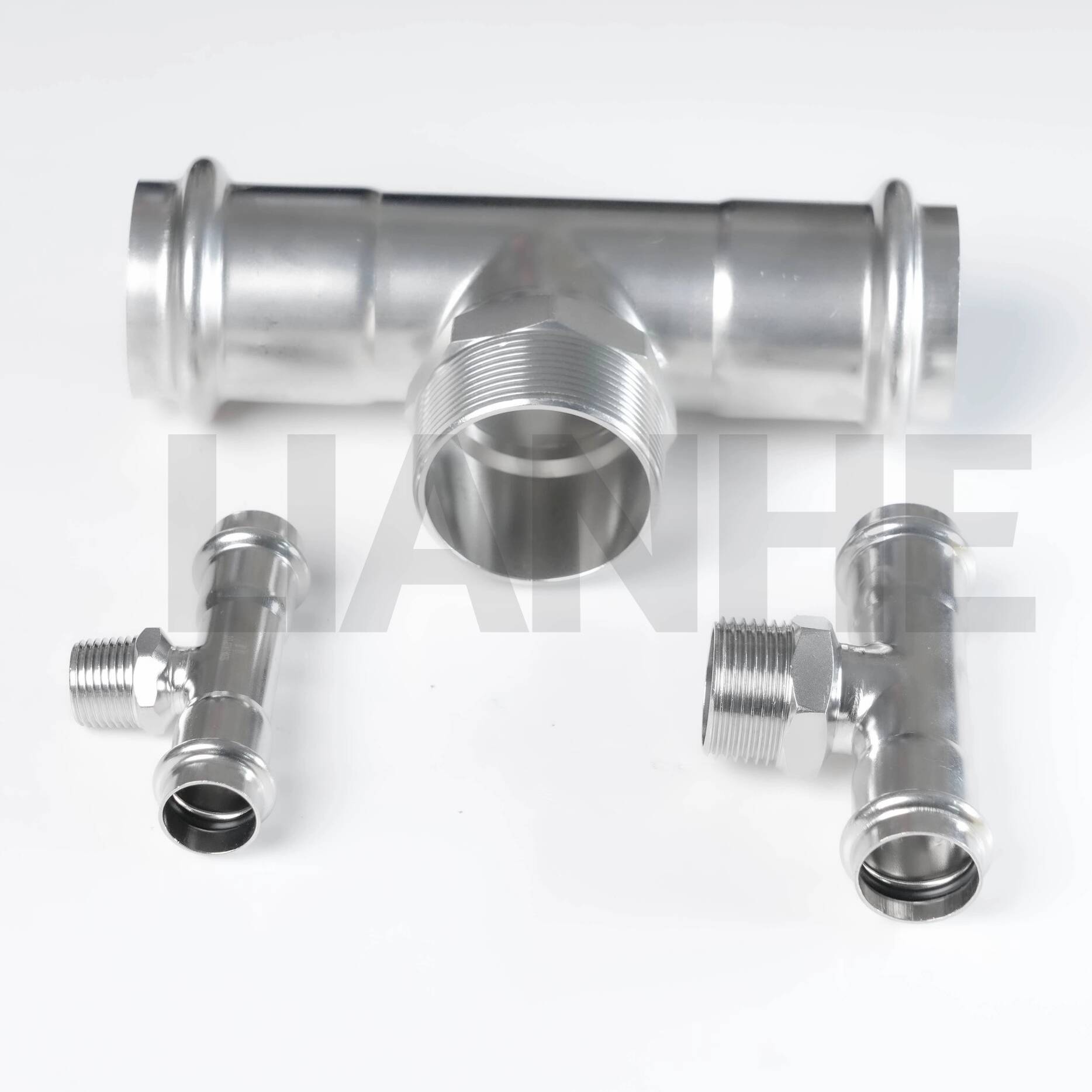

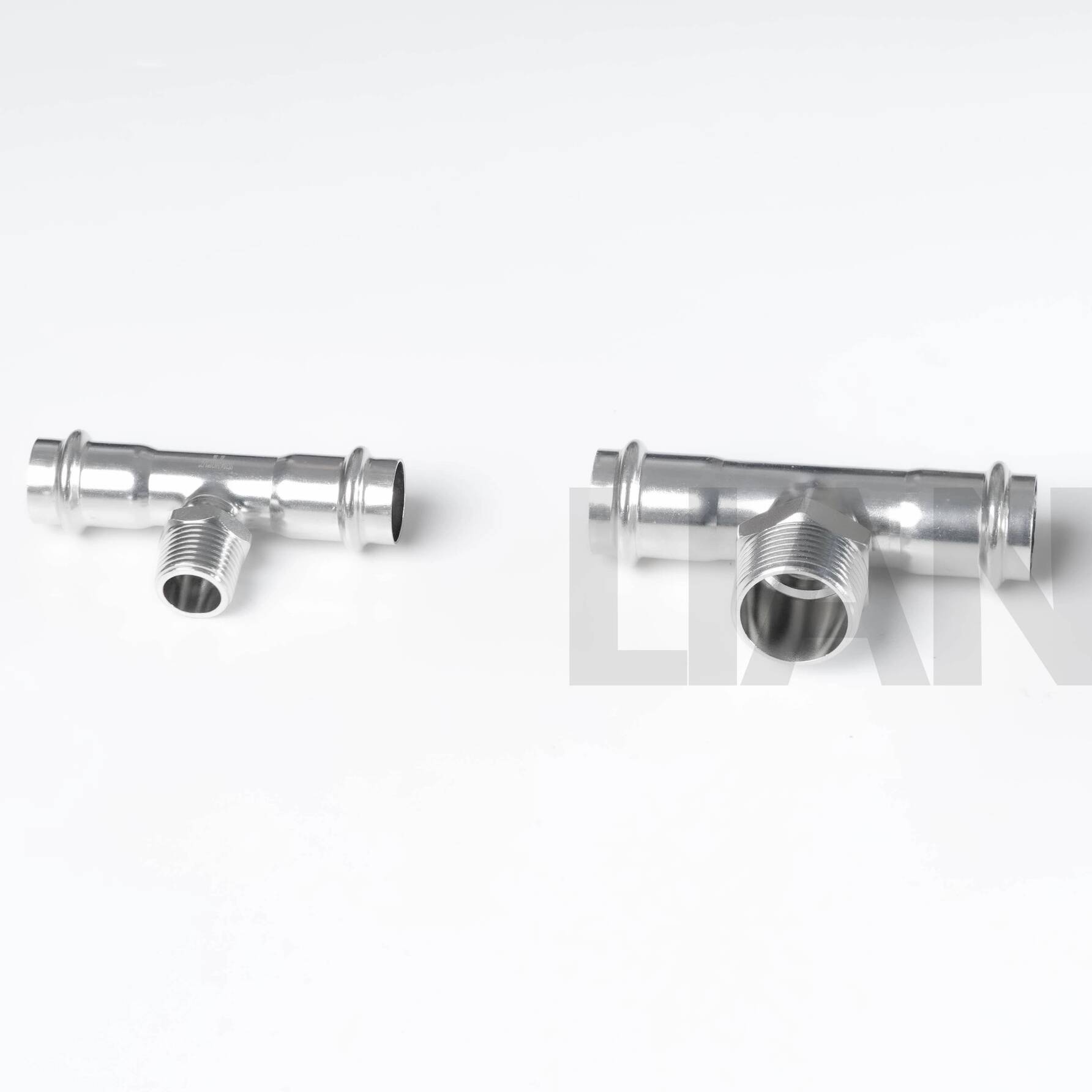

Trójnik zaciskowy typu S ze stali nierdzewnej z odgałęzieniem z gwintem zewnętrznym

Opis produktu

Trójnik zaciskowy typu S ze stali nierdzewnej LIANHE z odgałęzieniem z gwintem zewnętrznym łączy w sobie dwa połączenia rurowe wciskane z odgałęzieniem z gwintem zewnętrznym.

Końcówki zaprasowywane typu S umożliwiają szybki i bezpłomieniowy montaż, natomiast gwintowane odgałęzienie łączy kompatybilne zawory, instrumenty, urządzenia lub gwintowane elementy rurociągów.

Specyfikacje techniczne

Zakres rozmiarów:1/4"–4" (DN10–DN100)

Grubość ścianki:0,6–2,0 mm

Obowiązujące standardy:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN i ASME

Dostępne materiały:

• 0Cr18Ni9, SS304, S30408, SUS304 i 1.4301

• 0Cr17Ni12Mo2, SS316 i SUS316

• SS304L, S30403 i 1.4306

• SS316L, S31603 i 1.4404

Materiały pierścieni uszczelniających:CIIR, EPDM, PTFE i NBR

Typ połączenia:Dwie końcówki zaprasowujące typu S z jednym odgałęzieniem z gwintem zewnętrznym

Opcje wątku:NPT, BSPP i BSPT

Ciśnienie nominalne:PN16

Hydrostatyczne ciśnienie próbne:2,5 MPa

Ciśnienie próby szczelności:1,05 MPa

Zakres temperatur uszczelki:-20°C do +110°C, w zależności od wybranego materiału i medium

Proces produkcyjny:Formowane mechanicznie z rur ze stali nierdzewnej

Obróbka powierzchniowa:Polerowanie wibracyjne, polerowanie magnetyczne lub wytrawianie

Oznaczenie produktu:LOGO + OD + Grubość ścianki + Materiał. Dostępne są niestandardowe oznaczenia.

Opakowanie:Torby plastikowe, kartony eksportowe i skrzynki drewniane

Certyfikaty:GB/T 19001-2016, ISO 9001:2015, dokumentacja CE dla odpowiednich produktów i licencja sanitarna

Marka:LIANHE

Kod HS: 7307230000

Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny

Aplikacje

Nadaje się do kompatybilnych systemów wody pitnej, zimnej i ciepłej wody, ścieków, wody przemysłowej, ropy i gazu.

Typowe zastosowania obejmują zaopatrzenie w wodę, ogrzewanie, klimatyzację, systemy gazowe, gałęzie wyposażenia, budynki komercyjne, budynki mieszkalne, statki, szpitale i hotele.

Zalety produktu

1. Połączenie odgałęźne typu „wciśnij do gwintu”.

2. Szybki i bezpłomieniowy montaż

3. Dobra odporność na korozję

4. Niski opór przepływu

5. Wiele opcji gwintów i uszczelek

6. Niezawodne uszczelnienie przy prawidłowym montażu

7. Krótszy czas instalacji i koszty pracy

8. Nadaje się do gałęzi sprzętu i instrumentów

Gwinty NPT, BSPT i BSPP mają różne profile i metody uszczelniania i nie powinny być stosowane zamiennie, chyba że potwierdzono kompatybilność.

Kontrola jakości

1. Kontrola surowca, średnicy zewnętrznej i grubości ścianki

2. Kontrola cięcia i końcówek rur

3. Kontrola gniazda, gwintu i wymiarów

4. Kontrola spoin i powierzchni, jeśli ma to zastosowanie

5. Kontrola po obróbce cieplnej i wykończeniu powierzchni

6. Próby hydrauliczne ciśnieniowe i szczelności

7. Kontrola oznakowania produktów i opakowań

Dostępne dokumenty obejmują certyfikaty badań materiałów EN 10204 3.1, certyfikaty surowców, raporty dotyczące gwintów i wymiarów, raporty z testów hydraulicznych oraz raporty z inspekcji stron trzecich.

Warunki handlowe

MOQ:Zwykle 5–10 sztuk, w zależności od rozmiaru i dostępności zapasów.

Darmowe próbki:Dostępne dla wybranych produktów standardowych; Opłaty ekspresowe są zwykle opłacane przez odbiorcę.

Czas wyceny:Zwykle w ciągu trzech godzin roboczych.

Czas dostawy:Około 3–7 dni w przypadku zwykłych produktów i około 25 dni w przypadku nowej produkcji.

Warunki płatności:30% depozytu T/T i 70% salda przed dostawą.

Warunki wysyłki:EXW, FOB, CFR, CIF, DDP i DDU.

Gwarancja:Jeden rok w przypadku potwierdzonych wad produkcyjnych.

Producent:LIANHE
Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny
