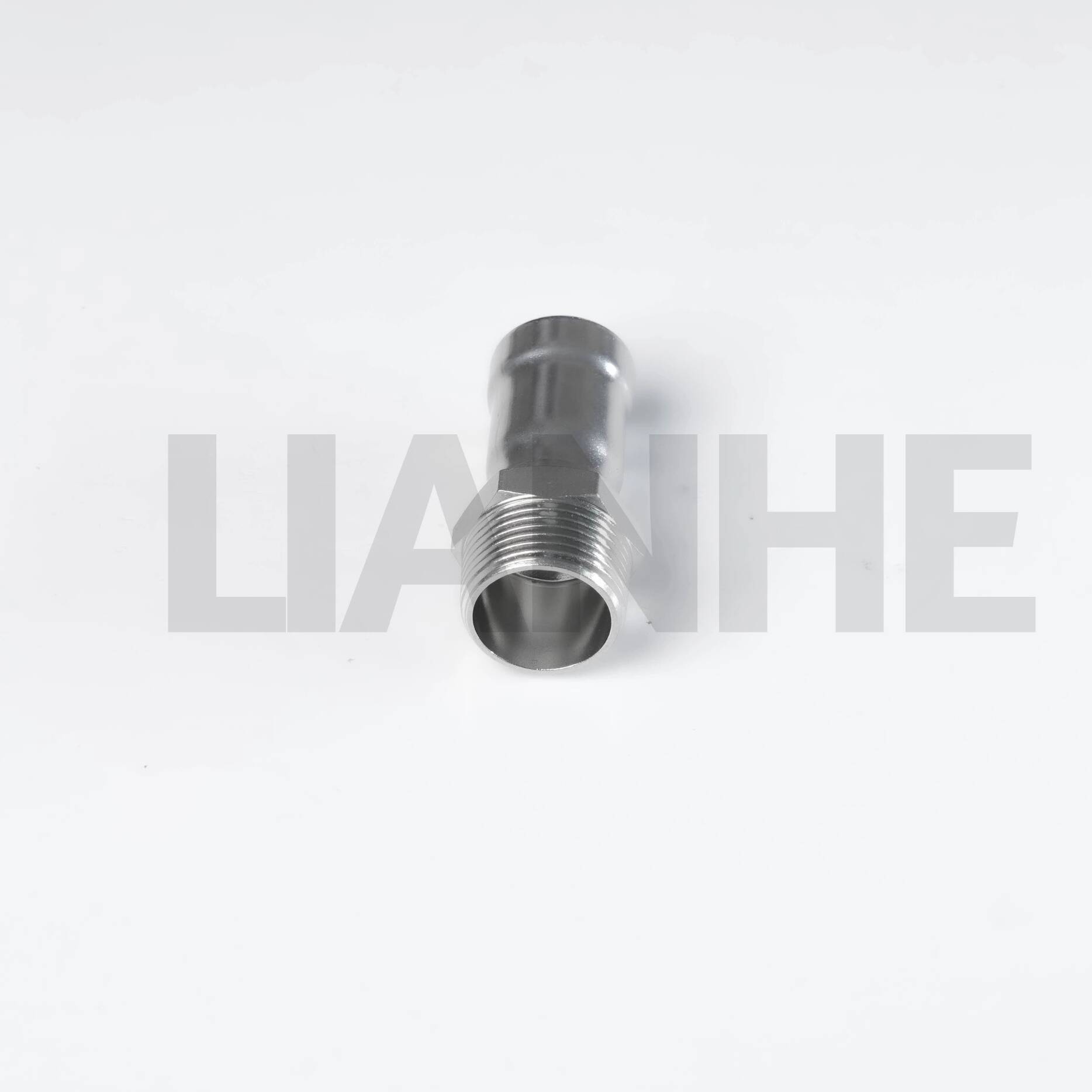

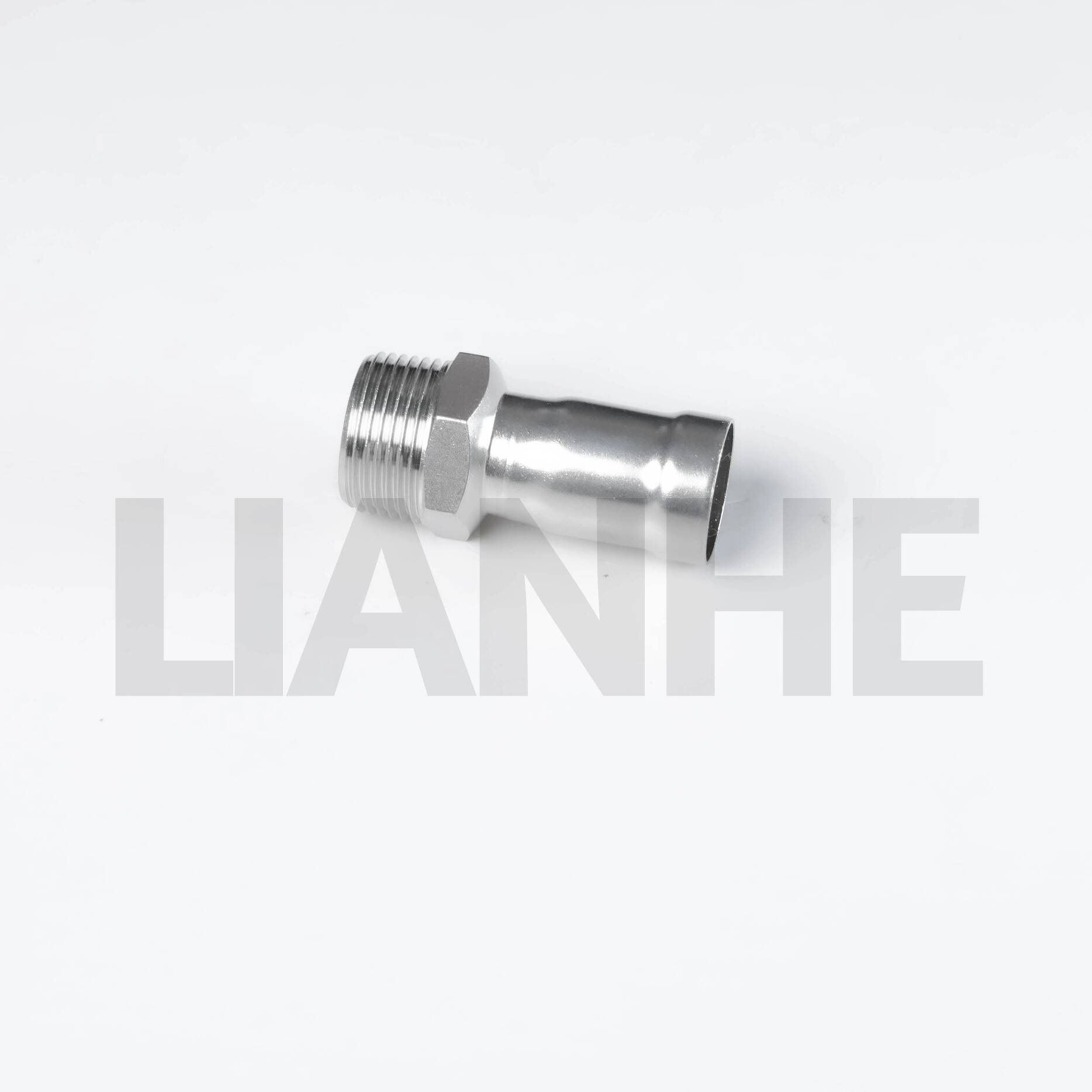

Złącze z gwintem zewnętrznym do zaciskania pierścienia ze stali nierdzewnej

Specyfikacje techniczne

Zakres rozmiarów:1/4"–4" (DN10–DN100)

Grubość ścianki:0,6–2,0 mm

Obowiązujące standardy:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN i ASME

Dostępne materiały:
0Cr18Ni9, SS304, S30408, SUS304, 1.4301;
0Cr17Ni12Mo2, SS316, SUS316;
SS304L, S30403, 1.4306;
SS316L, S31603, 1.4404.

Materiały pierścienia uszczelniającego:CIIR, EPDM, PTFE i NBR

Podłączenie do gniazda:Połączenie do zaciskania pierścienia

Opcje wątku:NPT i BSP, w tym BSPP i BSPT

Ciśnienie nominalne:PN16

Hydrostatyczne ciśnienie próbne:2,5 MPa

Ciśnienie próby szczelności:1,05 MPa

Proces produkcyjny:Formowane mechanicznie z rur ze stali nierdzewnej

Obróbka powierzchniowa:Polerowanie wibracyjne, polerowanie magnetyczne i wytrawianie

Oznaczenie produktu:LOGO–OD–W.T.–Materiał. Logo klienta i niestandardowe oznaczenia produktów mogą być dostarczone zgodnie ze specyficznymi wymaganiami.

Standardowe opakowanie:Torby plastikowe, kartony eksportowe i skrzynki drewniane

Certyfikaty:GB/T 19001-2016, ISO 9001:2015, CE i licencja sanitarna

Marka:LIANHE

Odpowiednie media:Woda pitna, woda zimna, woda gorąca, ścieki, woda przemysłowa, olej, gaz i inne kompatybilne media.

Aplikacje produktów

Złączki zaciskowe LIANHE ze stali nierdzewnej nadają się do projektów inżynieryjnych, statków, budynków komercyjnych, budynków mieszkalnych, szpitali, hoteli, obiektów ochrony środowiska, systemów grzewczych i instalacji klimatyzacyjnych.

Złączki można stosować w różnych instalacjach rurowych, w tym w instalacjach wodociągowych, gazowych, bezpośrednich instalacjach wody pitnej, rurociągach ochrony środowiska, instalacjach parowych, rurociągach grzewczych, instalacjach klimatyzacyjnych, instalacjach wody przemysłowej i innych kompatybilnych zastosowaniach związanych z transportem płynów.

Rzeczywistą przydatność armatury należy potwierdzić na podstawie ciśnienia roboczego, temperatury roboczej, transportowanego medium, materiału pierścienia uszczelniającego, standardu gwintu i środowiska montażu.

Zalety produktu

1. Wysoka wytrzymałość mechaniczna

2. Doskonała odporność na korozję

3. Długi okres użytkowania

4. Niski opór przepływu płynu

5. Dobra odporność na wibracje i wstrząsy sejsmiczne

6. Niezawodne i stabilne połączenie

7. Budownictwo przyjazne dla środowiska

8. Szybki i wygodny montaż

9. Nadaje się do montażu ukrytego lub wbudowanego

10. Niski całkowity koszt instalacji i konserwacji

11. Dobra odporność na zużycie

12. Higieniczny i odpowiedni do instalacji wodnych

13. Niezawodne uszczelnienie przy zmniejszonym ryzyku wycieku

Metoda połączenia za pomocą zaciskania pierścieniowego umożliwia szybki montaż bez konieczności wykonywania prac spawalniczych. Po zainstalowaniu przy użyciu odpowiednich narzędzi i procedur, złączka zapewnia stabilne połączenie mechaniczne i niezawodne działanie uszczelniające.

Testowanie i kontrola

Dostępne testy produktów obejmują:

• Próba ciśnienia hydrostatycznego

• Próba szczelności

• Próba ciśnienia roboczego

• Test podciśnieniowy

• Próba wyciągania

• Test cyklicznych temperatur zimnej i gorącej wody

• Hydrostatyczny test zginania i skręcania

• Hydrostatyczny test wibracyjny

• Próba uderzenia hydrostatycznego

Kontrola dostawy obejmuje weryfikację surowca, stan powierzchni, wymiary produktu, ciśnienie hydrostatyczne, szczelność, oznakowanie i opakowanie.

Raporty i certyfikaty z inspekcji fabrycznej

Raporty z inspekcji i uzupełniające dokumenty dotyczące jakości mogą zostać dostarczone zgodnie z potwierdzonymi wymaganiami dotyczącymi produktu i zamówienia, w tym:

• EN 10204 3.1 Certyfikat badania materiału

• Świadectwo kontroli surowca

• Sprawozdanie z badania radiograficznego, jeśli ma to zastosowanie

• Raport z testu uszczelnienia hydraulicznego

• Raport z inspekcji gwintu

• Raport z inspekcji strony trzeciej

• Inne dokumenty kontrolne specyficzne dla projektu

Dostępność dokumentów i wymagany zakres kontroli należy potwierdzić przed złożeniem zamówienia.

Obowiązujący zakres temperatur pasujących uszczelek:-20°C do +110°C

Rzeczywisty zakres temperatur zależy od wybranego materiału uszczelki, transportowanego medium, ciśnienia roboczego i warunków pracy.

Kontrola jakości produktu

LIANHE przeprowadza kontrolę linii produkcyjnej i kontrolę końcową w całym procesie produkcyjnym. Produkty są sprawdzane przed dostawą, aby upewnić się, że ich materiały, wymiary, powierzchnie, połączenia i właściwości uszczelniające spełniają wymagania potwierdzonego zamówienia.

Do głównych procedur kontroli jakości zalicza się:

1. Kontrola średnicy zewnętrznej, grubości ścianki i gatunku materiału przychodzących surowców.

2. Sprawdzenie długości i stanu końcowego surowców po cięciu.

3. Kontrola wymiarów kielicha, średnicy zewnętrznej i grubości ścianki po formowaniu mechanicznym.

4. Sprawdzanie wymiarów spoin i jakości powierzchni po spawaniu i formowaniu.

5. Kontrola powierzchni, wymiarów i konstrukcji kielicha po obróbce cieplnej.

6. Weryfikacja jakości powierzchni po polerowaniu, trawieniu lub innej obróbce powierzchni.

7. Przeprowadzanie prób hydraulicznych ciśnieniowych i szczelności zgodnie z obowiązującymi wymaganiami kontrolnymi.

8. Sprawdzanie oznaczeń produktów, ilości, opakowań i informacji o zamówieniu przed wysyłką.

Sprzęt produkcyjny

Nasz zakład produkcyjny wyposażony jest w pięć automatycznych linii do spawania rur, dwie wycinarki laserowe, pięć polerek wibracyjnych, dwie polerki magnetyczne, pięć stanowisk do badania szczelności i hydrauliki, trzy maszyny do formowania, trzy maszyny do rowkowania, dwie wiertarki, dziesięć tokarek CNC i sześć maszyn do spłaszczania czołowego.

Dodatkowe wyposażenie produkcyjne obejmuje dwie pionowe maszyny do hydroformowania, dwie ramy do hydroformowania, dziesięć giętarek do rur, osiem automatycznych spawarek łukowych argonem, cztery hydrauliczne maszyny do ciągnienia, cztery szybkie hydrauliczne wykrawarki, dwie maszyny do znakowania laserowego, dwie jednostki pakujące i inny powiązany sprzęt produkcyjny i kontrolny.

Kod HS: 7307230000

Warunki płatności i wysyłki

Warunki płatności:Wymagany jest depozyt w wysokości 30% T/T z góry, a pozostałe 70% salda T/T płatne przed dostawą. Konkretne ustalenia dotyczące płatności mogą zostać omówione zgodnie z zamówieniem.

Płatności można dokonać za pośrednictwem T/T, Western Union, PayPal i innych wspólnie uzgodnionych metod płatności.

Dostępne warunki handlowe:EXW, FOB, CFR, CIF, DDP i DDU

Produkty mogą być transportowane drogą morską, lotniczą, lądową lub międzynarodową usługą ekspresową w zależności od wielkości zamówienia, miejsca przeznaczenia, harmonogramu dostaw i wymagań klienta.

Minimalna ilość zamówienia:Zwykle 5–10 sztuk, w zależności od produktu, rozmiaru i aktualnej dostępności zapasów.

Produkty standardowe i często wymagane rozmiary mogą być dostępne z magazynu. Przy składaniu zapytania ofertowego należy potwierdzić ilość zapasów i dostępność natychmiastowej dostawy.

Darmowe próbki:Próbki mogą być dostarczone bezpłatnie w celu przetestowania produktu i oceny jakości. Koszt międzynarodowej przesyłki ekspresowej zwykle pokrywa odbiorca.

Czas wyceny:Zwykle w ciągu trzech godzin roboczych po otrzymaniu pełnej specyfikacji produktu i wymagań ilościowych.

Czas dostawy:W przypadku standardowych rozmiarów dostępnych z magazynu, czas oczekiwania wynosi około 3–7 dni. Zlecenia produkcyjne zwykle trwają około 25 dni, w zależności od produktu, ilości, wymagań dotyczących dostosowywania i harmonogramu fabryki.

Ważność oferty:Zwykle 3–7 dni, w zależności od cen surowców i warunków rynkowych.

Obsługa posprzedażna

Nasz standardowy okres gwarancji jakości produktu wynosi jeden rok. Jeśli w okresie gwarancyjnym wystąpi potwierdzony problem z jakością związany z produkcją, nasz zespół zbada problem i zapewni odpowiednie rozwiązanie techniczne lub posprzedażne.

Klienci powinni podać model produktu, numer zamówienia, warunki instalacji, ciśnienie robocze, temperaturę roboczą, transportowany nośnik oraz odpowiednie zdjęcia lub filmy, aby pomóc w ocenie technicznej.

Nasze usługi

1. Rozległa wiedza o rynkach międzynarodowych i umiejętność obsługi różnych wymagań technicznych i handlowych.

2. Bezpośrednia produkcja w naszym własnym zakładzie produkcyjnym w Wenzhou w Chinach.

3. Doświadczony zespół techniczno-produkcyjny dbający o utrzymanie stałej jakości produktów.

4. Efektywne systemy produkcji i kontroli kosztów zaprojektowane w celu zapewnienia konkurencyjnych cen fabrycznych.

5. Bogate doświadczenie w produkcji, zarządzaniu jakością i międzynarodowej sprzedaży złączek zaprasowywanych ze stali nierdzewnej.

Miejsce pochodzenia:Wenzhou, Chiny
