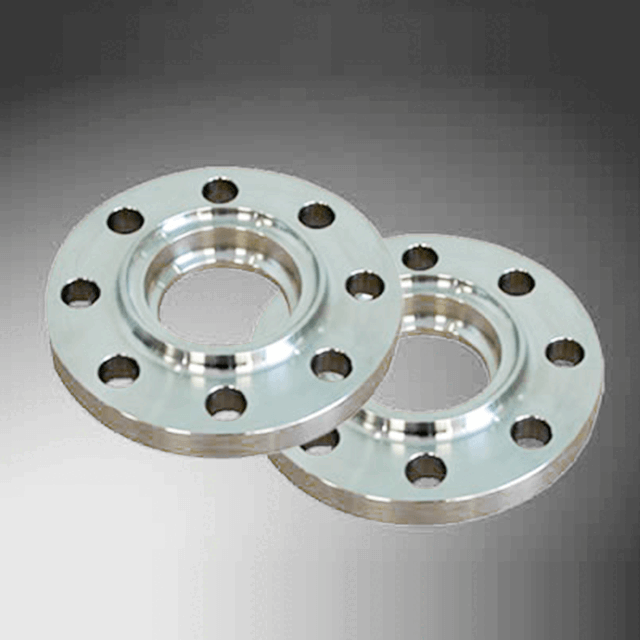

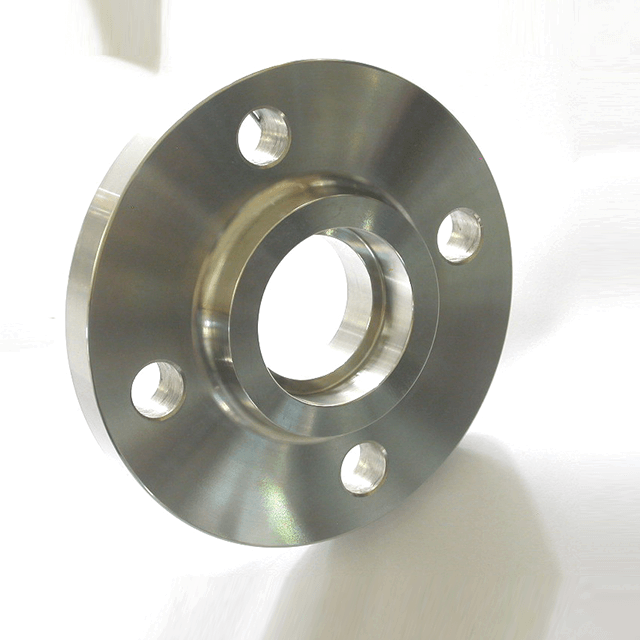

Kołnierz do spawania ze stali nierdzewnej

Specyfikacje techniczne

Zakres rozmiarów:1/2"–3" (DN15–DN80)

Klasa ciśnienia ASME:Klasa 150 do klasy 1500

Wartości ciśnienia JIS:5 tys., 10 tys. i 20 tys

Dostępne typy okładzin:

• Podniesiona twarz (RF)

• Płaska twarz (FF)

• Złącze pierścieniowe (RTJ)

• Męska twarz

• Kobieca twarz

• Twarz z językiem (T)

• Powierzchnia rowka (G)

Obowiązujące standardy produkcyjne: ASME/ANSI B16.5 and JIS B 2220

Dostępne materiały:

• ASTM A182 F304

• ASTM A182 F304L

• ASTM A182 F316

• ASTM A182 F316L

• ASTM A182 F310S

• ASTM A182 F321

• ASTM A182 F347

• SUS304

• SUS304L

• SUS316

• SUS316L

• S31803 Podwójna stal nierdzewna

• S32205 Podwójna stal nierdzewna

• Stal nierdzewna S32750 Super Duplex

• Stal nierdzewna S32760 Super Duplex

• Stal nierdzewna 904L

Proces produkcyjny:Kucie i precyzyjna obróbka CNC

Oznaczenie produktu:LOGO – Rozmiar – Ciśnienie znamionowe – Standard – Materiał – Liczba cieplna. Dodatkowe informacje mogą być oznaczone zgodnie z wymaganiami klienta.

Opcje obróbki powierzchni:Odtłuszczanie i czyszczenie lub trawienie

Standardowe opakowanie:Folia bąbelkowa lub plastikowa ochrona, skrzynie drewniane lub palety

Certyfikaty:GB/T 19001-2016, ISO 9001:2015 i dokumentacja CE dla odpowiednich produktów

Marka:LIANHE

Kod HS: 7307210000

Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny

Ostateczne wymiary, klasa ciśnienia, rodzaj okładziny, gatunek materiału, norma produkcyjna, wymagania badawcze i obróbka powierzchni powinny zostać potwierdzone zgodnie z zamierzonym systemem rurociągów i współpracującymi elementami.

Wartości ciśnienia i standardy

Produkty są dostępne zgodnie z klasami ciśnienia ASME/ANSI B16.5 od klasy 150 do klasy 1500. Konfiguracje JIS są dostępne w zakresie ciśnień 5K, 10K i 20K.

Oceny klasy ASME i JIS K wykorzystują różne systemy wymiarowe i zależności ciśnienie-temperatura. Nie należy ich traktować jako bezpośrednio równoważne.

Rzeczywiste dopuszczalne ciśnienie robocze zależy od:

• Stopień materiału

• Temperatura robocza

• Rozmiar nominalny

• Obowiązująca norma

• Klasa ciśnienia

• Typ twarzowy

• Wybór uszczelki

• Materiały do ​​skręcania

• Transportowane medium

Składając zapytanie o wycenę, klienci powinni podać pełny standard i oznaczenie ciśnienia, np. ASME B16.5 klasa 150 lub JIS B 2220 10K.

Opcje okładzinowe

Podniesiona twarz

Konfiguracja z podwyższoną powierzchnią zapewnia określoną powierzchnię styku uszczelki i jest szeroko stosowana w przemysłowych systemach rurowych. Wymagane wykończenie powierzchni należy dobrać w zależności od rodzaju uszczelki i obowiązującej normy.

Płaska twarz

Konfiguracja z płaską powierzchnią zapewnia powierzchnię uszczelniającą na całej powierzchni. Przed montażem należy sprawdzić prawidłowe wymiary uszczelki i zgodność elementów współpracujących.

Złącze typu pierścieniowego

Konfiguracja RTJ wykorzystuje precyzyjnie obrobiony rowek pierścieniowy i kompatybilną metalową uszczelkę pierścieniową. Wymiary rowków, numer pierścienia, materiał uszczelki, twardość i stan powierzchni należy określić zgodnie z obowiązującą normą.

Twarz męska i żeńska

Okładziny męskie i żeńskie wykorzystują uzupełniające się podniesione i zagłębione powierzchnie, aby wyrównać i utrzymać uszczelkę. Obydwa współpracujące elementy muszą być wykonane według zgodnych wymiarów.

Twarz z językiem i wpustem

Okładziny na pióro i wpust wykorzystują dopasowane występy i wgłębienia, aby ustawić i chronić uszczelkę. Element piórowy musi być połączony z kompatybilnym elementem wpustowym wyprodukowanym zgodnie z tą samą normą.

Opcje materiałowe

Dostępna jest szeroka gama materiałów ze stali austenitycznej, duplex, superduplex i wysokostopowej stali nierdzewnej.

Austenityczna stal nierdzewna

ASTM A182 F304, F304L, F316, F316L, F310S, F321 i F347 zapewniają różne poziomy odporności na korozję, odporność na temperaturę, spawalność i właściwości mechaniczne.

Dwustronna stal nierdzewna

Stale nierdzewne duplex S31803 i S32205 łączą dobrą wytrzymałość mechaniczną z ulepszoną odpornością na pękanie korozyjne naprężeniowe chlorkowe.

Stal nierdzewna Super Duplex

S32750 i S32760 zapewniają wyższą wytrzymałość i zwiększoną odporność na korozję w wymagających środowiskach zawierających chlorki i morskich.

Stal nierdzewna 904L

904L to wysokostopowa austenityczna stal nierdzewna przeznaczona do zastosowań wymagających zwiększonej odporności na niektóre agresywne środowiska chemiczne.

Wybór materiału powinien opierać się na transportowanym medium, stężeniu substancji chemicznych, temperaturze, ciśnieniu, warunkach korozji, wymaganiach spawalniczych i obowiązujących specyfikacjach projektu.

Proces produkcyjny

Produkty produkowane są z odkuwek ze stali nierdzewnej i wykańczane poprzez precyzyjną obróbkę CNC.

Główne etapy produkcji mogą obejmować:

1. Weryfikacja surowca

2. Cięcie kęsów

3. Ogrzewanie i kucie

4. Obróbka cieplna

5. Zgrubna obróbka

6. Precyzyjna obróbka CNC

7. Obróbka powierzchni czołowej i uszczelniającej

8. Wiercenie i obróbka wymiarowa

9. Obróbka powierzchni

10. Testowanie i kontrola

11. Oznakowanie produktu

12. Opakowanie

Dokładna trasa produkcyjna zależy od gatunku materiału, klasy ciśnienia, rodzaju okładziny, rozmiaru, wymagań testowych i obowiązującej normy.

Kucie pomaga udoskonalić strukturę materiału i zapewnia spójne właściwości mechaniczne. Precyzyjna obróbka CNC pomaga zachować dokładność wymiarową, wyrównanie otworów na śruby, geometrię powierzchni uszczelniającej i kompatybilność z współpracującymi komponentami.

Znakowanie produktów i identyfikowalność

Standardowe oznaczenia mogą obejmować:

• logoLIANHE

• Rozmiar nominalny

• Klasa ciśnienia lub ocena JIS

• Obowiązująca norma

• Gatunek materiału ze stali nierdzewnej

• Liczba ciepła

• Informacje o partii lub identyfikowalności

Loga klientów, marki prywatne, numery projektów, odniesienia do zamówień i inne niestandardowe oznaczenia mogą być stosowane zgodnie z potwierdzonymi wymaganiami.

Oznaczenie liczby cieplnej ułatwia śledzenie pomiędzy gotowym produktem, certyfikatem surowca, dokumentacją produkcyjną i dokumentacją kontroli.

Obróbka powierzchniowa

Dostępne opcje obróbki powierzchni obejmują odtłuszczanie i czyszczenie lub trawienie.

Odtłuszczanie i czyszczenie pomagają usunąć olej obróbkowy, brud i pozostałości procesowe z wykończonej powierzchni.

Wytrawianie może pomóc w usunięciu kamienia tlenkowego, zabarwienia cieplnego, zanieczyszczenia powierzchni i wolnego żelaza wprowadzonego podczas kucia, obróbki cieplnej lub obróbki skrawaniem.

Dodatkowa pasywacja, polerowanie, powłoka ochronna lub specjalistyczne czyszczenie mogą być dostępne w zależności od wymagań klienta i projektu.

Powierzchnię uszczelniającą należy chronić podczas obróbki powierzchni, pakowania, przechowywania i transportu, aby zapobiec zadrapaniom, wgnieceniom, korozji lub innym uszkodzeniom, które mogłyby mieć wpływ na skuteczność uszczelnienia.

Elementy testowe produktu

Dostępne procedury testowania i kontroli obejmują:

• Badania ultradźwiękowe (UT)

• Badania radiograficzne (RT), jeśli jest to technicznie możliwe

• Pozytywna identyfikacja materiału (PMI)

• Badanie penetracyjne cieczy (PT)

• Kontrola wymiarowa

• Kontrola powierzchni i wzrokowa

• Badanie twardości

• Weryfikacja certyfikatu materiałowego

• Kontrola znakowania i identyfikowalności

Wymagane metody badań, kryteria akceptacji, współczynniki pobierania próbek i standardy kontroli należy potwierdzić przed rozpoczęciem produkcji.

Wymagania testowe mogą się różnić w zależności od gatunku materiału, rozmiaru odkuwki, klasy ciśnienia, specyfikacji klienta i obowiązującego standardu projektu.

Raporty i certyfikaty z inspekcji fabrycznej

Raporty z inspekcji i uzupełniające dokumenty jakościowe mogą być dostarczone zgodnie z potwierdzonymi wymaganiami zamówienia, w tym:

• Świadectwo kontroli surowca

• EN 10204 3.1 Certyfikat badania materiału

• Nondestructive Testing Report

• Raport z badań ultradźwiękowych

• Raport z testu PMI

• Liquid Penetrant Testing Report

• Raport z kontroli wymiarowej

• Raport z testu twardości

• Raport z inspekcji strony trzeciej

• Inne dokumenty dotyczące jakości specyficzne dla projektu

Po potwierdzeniu przed produkcją można zorganizować kontrolę strony trzeciej, testy z udziałem świadków lub dodatkową dokumentację.

Kontrola jakości produktu

LIANHE posiada system zarządzania jakością oparty na normie ISO 9001:2015. Procesy produkcyjne są kontrolowane w celu wspierania identyfikowalności materiałów, dokładności wymiarowej, spójnej produkcji i udokumentowanej kontroli.

Do głównych procedur kontroli jakości zalicza się:

1. Weryfikacja gatunków surowców, numerów wytopowych, wymiarów i certyfikatów materiałowych.

2. Przeprowadzanie testów PMI, jeśli jest to wymagane, w celu potwierdzenia gatunku stopu.

3. Monitorowanie temperatury kucia, procesów formowania i obróbki cieplnej.

4. Kontrola wymiarów podczas obróbki zgrubnej i precyzyjnej.

5. Sprawdzenie geometrii powierzchni uszczelniającej, stanu powierzchni i wykończenia.

6. Sprawdzanie ilości, średnicy, położenia i wyrównania otworów na śruby.

7. Wykonywanie odpowiednich badań nieniszczących i twardości.

8. Sprawdzenie oznaczeń wyrobów z zamówieniem i atestami materiałowymi.

9. Przeprowadzenie końcowej kontroli wizualnej i wymiarowej przed pakowaniem.

10. Weryfikacja ilości, etykiet, znaków wysyłkowych i opakowań przed wysyłką.

Produkty dopuszczane są do dostawy po przejściu odpowiednich procedur kontrolnych.

Opakowanie

Każdy produkt jest chroniony folią bąbelkową lub plastikową osłoną, aby zmniejszyć narażenie na kurz, wilgoć, uderzenia i uszkodzenia powierzchni.

Następnie produkty są pakowane w drewniane skrzynie lub zabezpieczane na paletach zgodnie z ich rozmiarem, wagą, ilością i wybranym sposobem transportu.

Do ochrony obrobionych powierzchniowo powierzchni uszczelniających podczas przechowywania i transportu międzynarodowego można zastosować osłony ochronne lub separatory.

Niestandardowe drewniane skrzynie, palety, etykiety, kody kreskowe, logo klienta i inne układy opakowań mogą być dostarczane zgodnie z potwierdzonymi wymaganiami zamówienia.

Warunki płatności

Nasz standardowy termin płatności to depozyt w wysokości 30% T/T płatny z góry, a pozostałe 70% salda T/T płatne przed dostawą.

Konkretne ustalenia dotyczące płatności można omówić w zależności od wartości zamówienia, gatunku materiału, wymagań produkcyjnych i warunków współpracy.

Dostępne metody płatności obejmują:

• Przelew bankowy T/T

• Western Union

• PayPal

• Inne wspólnie uzgodnione metody płatności

Warunki wysyłki

Dostępne warunki handlowe:EXW, FOB, CFR, CIF, DDP i DDU

Dostępne metody transportu obejmują:

• Fracht morski

• Transport lądowy

• Transport kolejowy

• Transport ciężarowy

• Fracht lotniczy

• Międzynarodowa usługa ekspresowa

Metodę wysyłki można wybrać w zależności od wagi produktu, objętości paczki, miejsca docelowego, wymaganego harmonogramu dostaw i budżetu na transport.

Koszty wysyłki, czas transportu, opakowanie eksportowe i warunki dostawy należy potwierdzić przed wysyłką.

Marka:LIANHE
Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny
