Zawór kulowy ze stali nierdzewnej vs zawór odcinający vs zawór kulowy

Wysoka stawka definiuje dziś rurociągi przemysłowe i systemy kontroli płynów. Wybór niewłaściwego typu zaworu często prowadzi do przedwczesnego zużycia, katastrofalnych nieszczelności lub ogromnej nieefektywności systemu. Te awarie mechaniczne zagrażają bezpieczeństwu pracowników i poważnie zakłócają harmonogramy produkcji. Wybierając materiał odporny na korozjęZawór ze stali nierdzewnejstanowi solidną podstawę trwałości, mechanizm wewnętrzny decyduje o ogólnej wydajności systemu. Solidny materiał korpusu nie jest w stanie naprawić nieprawidłowej geometrii przepływu. To, czy wybierzesz konstrukcję z kulą, bramą czy kulą, decyduje o tym, jak dobrze system radzi sobie z ciśnieniem, natężeniem przepływu i cyklami konserwacyjnymi. W tym przewodniku pominięto podstawowe definicje, aby zapewnić praktyczne ramy oparte na dowodach. Dowiesz się, jak oceniać, porównywać i określać prawidłowe mechanizmy wewnętrzne dla aplikacji komercyjnych i wymagających. Rozumiejąc unikalne zachowanie hydrauliczne każdego typu, można zapewnić niezawodne działanie i zapobiec kosztownym przestojom.

Kluczowe dania na wynos

• Stal nierdzewnaZawory kulowe oferują szybkie odcięcie o ćwierć obrotu i doskonałe uszczelnienie, ale nie nadają się do precyzyjnej regulacji przepływu.

• Stal nierdzewnaZasuwyzapewniają minimalne ograniczenie przepływu i spadek ciśnienia w zastosowaniach typu włącz/wyłącz, ale są podatne na uszkodzenie gniazda, jeśli są używane do dławienia.

• Stal nierdzewnaZawory kulowewyróżniają się precyzyjną regulacją przepływu i częstą pracą, ale wprowadzają znacznie większe opory przepływu (spadek ciśnienia).

• Praktyczna zasada wyboru:Wybierz Kulę, aby zapewnić niezawodną izolację, Bramę, aby niezakłócony przepływ masowy i Kulę, aby zapewnić dokładne dławienie.

Dylemat inżynieryjny: dopasowanie mechaniki zaworów do wyników systemu

Ukryte koszty są plagą niewłaściwie zastosowanych systemów kontroli płynów. Inżynierowie często spotykają się z poważnymi karami operacyjnymi, gdy określają komponenty wyłącznie na podstawie rozmiaru linii lub budżetu. Klasycznym przykładem awarii jest użycie konstrukcji bramki do operacji dławienia. Płyny o dużej prędkości przeciskają się przez częściowo otwarty klin. Ten turbulentny przepływ powoduje silne ciągnienie drutu, ostatecznie powodując erozję metalowego gniazda. Po erozji jednostka całkowicie traci zdolność uszczelniania. Podobnie zainstalowanie kulki z miękkim gniazdem w środowisku o dużej zawartości cząstek stałych gwarantuje szybką awarię. Media ścierne rozdzierają uszczelki polimerowe podczas uruchamiania.

Skuteczne zaopatrzenie wymaga rygorystycznej analizy operacyjnej. Kupujący muszą zrównoważyć koszty początkowe z długoterminową niezawodnością. Kluczowe wskaźniki wydajności obejmują okresy międzyobsługowe, wymagania dotyczące współczynnika przepływu (Cv) i ograniczenia przestrzenne. Samo przejście na stop gatunku 316 nie zapobiegnie degradacji mechanicznej spowodowanej nieprawidłową dynamiką przepływu. Musisz ocenić, jak wewnętrzna geometria oddziałuje z konkretnym płynem na przestrzeni tysięcy cykli.

Uznane ramy branżowe opracowane przez organizacje takie jak ASME i API kładą nacisk na wybór specyficzny dla aplikacji. Zalecają postrzeganie każdego potoku jako środowiska dynamicznego. Skoki ciśnienia, wahania temperatury i obciążenia cząstkami narzucają niezbędną mechanikę wewnętrzną. Doświadczenie w świecie rzeczywistym pokazuje, że takie podejście zapobiega kosztownym nieplanowanym przestojom.

Kategorie podstawowych rozwiązań i realia operacyjne

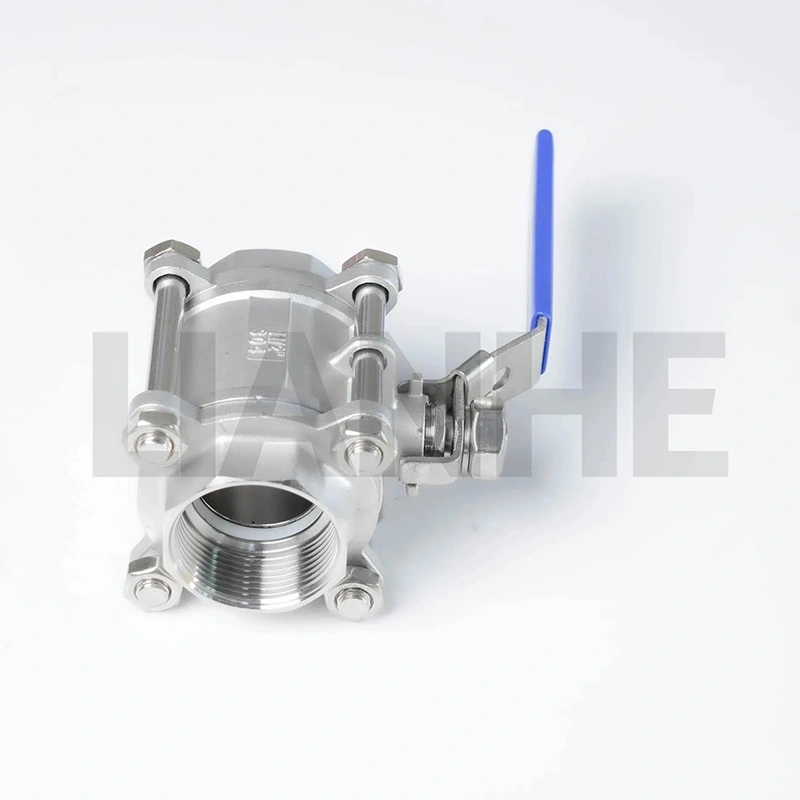

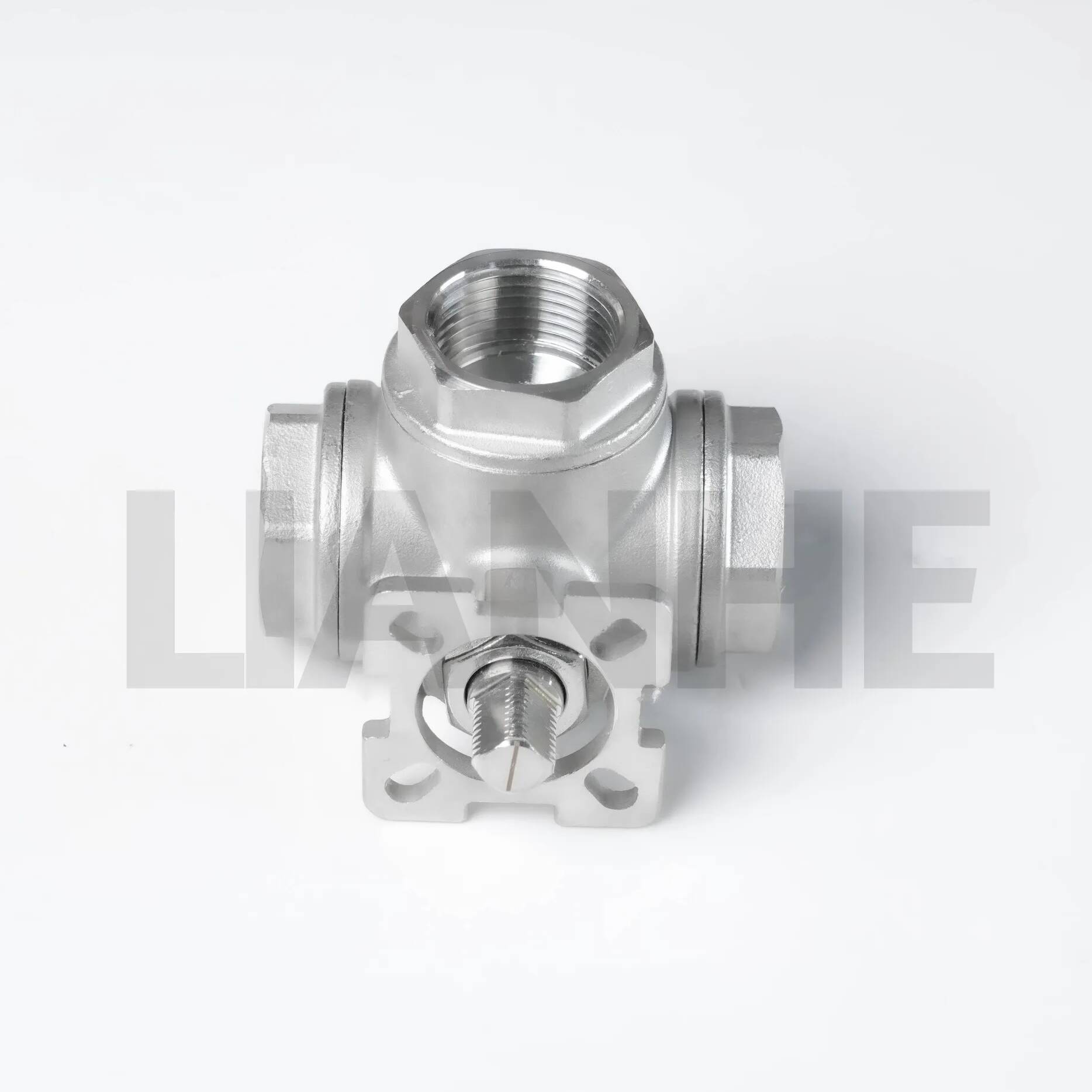

Zawór kulowy ze stali nierdzewnej (standard izolacji)

TheZawór kulowy ze stali nierdzewnejwykorzystuje proste działanie obrotowe o ćwierć obrotu. Wydrążona, perforowana kula obraca się wewnątrz korpusu zaworu, aby kontrolować przepływ. Gdy otwór jest ustawiony bezpośrednio wzdłuż rurociągu, płyny przepływają przez niego bez przeszkód. Obrót o 90 stopni całkowicie zatrzymuje przepływ.

Ta konstrukcja wyróżnia się odcięciem przy zerowym wycieku. Zapewnia niesamowicie szybkie działanie. Inżynierowie szeroko je wykorzystują w zastosowaniach z czystymi płynami i gazami, gdzie niezawodna izolacja ma kluczowe znaczenie. Miękkie gniazda, zwykle wykonane z PTFE lub teflonu, tworzą szczelne uszczelnienie z polerowaną kulą. Mechanizm ten zapewnia szczelną izolację nawet po dłuższych okresach bezczynności.

Istnieje jednak szczególne ryzyko związane z wdrożeniem. Szybkie zamknięcie powoduje potężny wstrząs hydrauliczny w przewodach cieczy o dużej prędkości. Zjawisko to, zwane uderzeniem wodnym, uszkadza wsporniki rur, rozrywa uszczelki i zagraża integralności systemu. Operatorzy muszą przeszkolić personel w zakresie powolnego uruchamiania dźwigni ręcznych. Zautomatyzowane konfiguracje wymagają siłowników skonfigurowanych do kontrolowanych prędkości zamykania.

Zasuwa zasuwowa ze stali nierdzewnej (nieograniczona ścieżka przepływu)

Działając poprzez wieloobrotowy ruch liniowy,Zasuwa zasuwowa ze stali nierdzewnejobniża stały klin bezpośrednio do ścieżki płynu. Podniesienie klina całkowicie oczyszcza kanał. Mechanizm ten tworzy wyjątkowo prostoliniowy profil przepływu.

Ten typ określamy, gdy rurociągi wymagają minimalnego spadku ciśnienia. Całkowicie drożny otwór zapobiega gromadzeniu się materiału, dzięki czemu idealnie nadaje się do szlamów, lepkich mediów i przenoszenia płynów luzem. Ponieważ kanał wewnętrzny jest dopasowany do średnicy rury, skutecznie wspiera operacje tłoczenia rurociągu.

Pomimo tych korzyści w zakresie przepływu, operatorzy borykają się z zauważalnymi wadami. Pełne uruchomienie trzpienia wieloobrotowego wymaga dużo czasu. Zupełnie nie nadają się do regulacji przepływu. Pozostawienie klina częściowo otwartego naraża go na działanie intensywnej prędkości płynu. Niepodparty klin wibruje gwałtownie, uderzając o siedzisko. Wibracje te powodują poważne zużycie mechaniczne, trwałe zarysowania i gwarantowany ostateczny wyciek.

Zawór kulowy ze stali nierdzewnej (dławiący koń pociągowy)

Inżynierowie polegają naZawór kulowy ze stali nierdzewnejdo dynamicznej kontroli cieczy. Wykorzystuje wieloobrotowy ruch liniowy. Zaokrąglony grzyb opiera się o równoległy pierścień uszczelniający umieszczony pośrodku korpusu. Wewnętrzna geometria zmusza płyny do poruszania się po charakterystycznej ścieżce w kształcie litery Z.

Ta proporcjonalna zależność pomiędzy pozycją grzyba i objętością przepływu pozwala na precyzyjną regulację. Pozostaje absolutnie najlepszym wyborem w przypadku zastosowań związanych z dławieniem, częstej pracy i scenariuszy wymagających dużych spadków ciśnienia. Solidna konstrukcja grzyba i gniazda wytrzymuje ciągłe uderzenie cieczy lepiej niż jakakolwiek inna standardowa opcja.

Kompromis operacyjny obejmuje efektywność energetyczną. Kręta wewnętrzna ścieżka przepływu stwarza z natury wysoki opór przepływu. Pompy muszą pracować ciężej, aby pokonać to tarcie. Dodatkowo złożony proces odlewania i wyższy profil trzpienia wymagają większej powierzchni fizycznej. Ważą również znacznie więcej niż porównywalne konstrukcje z kulami lub bramkami.

Bezpośrednia matryca oceny: wydajność i ograniczenia

Bezpośrednie porównanie specyfikacji technicznych uwydatnia odrębne możliwości każdego projektu. Jako podstawowe wskaźniki wykorzystujemy opór przepływu, integralność uszczelnienia i prędkość uruchamiania.

Tabela porównawcza wydajności zaworów

Współczynnik przepływu (Cv) określa objętość wody przepływającej przez zawór przy spadku ciśnienia wynoszącym jeden psi. Konstrukcje kulowe i bramkowe z pełnym otworem zapewniają wyjątkowo wysokie wartości Cv. Ich proste ścieżki minimalizują turbulencje i oszczędzają energię pompowania. I odwrotnie, konstrukcja kuli wymusza dwukrotną zmianę kierunku płynu. Ogranicza to znacznie przepływ i obniża ogólną wartość Cv.

Integralność uszczelnienia różni się w zależności od materiału gniazda. Konstrukcje kulkowe wykorzystują giętkie materiały, takie jak PTFE lub PEEK. Polimery te dopasowują się do kształtu kuli, gwarantując szczelne odcięcie. Doskonale radzą sobie ze standardowymi temperaturami. Modele bram i globusów zazwyczaj wykorzystują gniazda metal-metal. Te sztywne gniazda tolerują ekstremalne temperatury i media silnie ścierne, chociaż z czasem mogą powodować niewielkie wycieki klasy IV.

Szybkość uruchamiania ma bezpośredni wpływ na bezpieczeństwo systemu. Szybkie uruchamianie typu kulkowego pod kątem 90 stopni zapewnia natychmiastową izolację awaryjną. Inżynierowie muszą wdrożyć ochronę przeciwprzepięciową, aby złagodzić nagłe skoki ciśnienia podczas szybkiego zamykania. Wieloobrotowe działanie bram i kuli w naturalny sposób zapobiega temu ryzyku. Ich stopniowe zamykanie pozwala na bezpieczne zmniejszenie prędkości płynu.

Nawigacja po konserwacji, zużyciu i wydajności w cyklu życia

Trwałość systemu zależy w dużej mierze od proaktywnej konserwacji i zrozumienia przewidywalnych wzorców zużycia. Każdy projekt wiąże się z wyjątkowymi wyzwaniami w zakresie obsługi.

Zawory kulowe zazwyczaj zapewniają prostą konserwację na linii. Technicy mogą odkręcić maskę, aby uzyskać dostęp do wtyczki i gniazda bezpośrednio od góry. Mogą dotrzeć do powierzchni uszczelniających lub wymienić korek bez wycinania korpusu z rurociągu. Standardowe typy piłek przedstawiają inną rzeczywistość. Aby wymienić uszczelnienia wewnętrzne, zazwyczaj należy całkowicie usunąć korpusy jednoczęściowe lub dwuczęściowe. Aby rozwiązać ten problem, zakłady często instalują trzyczęściowe nadwozia. Umożliwiają one wychylenie środkowej części w celu szybkiej wymiany uszczelek.

Wrażliwość na zużycie różni się zasadniczo w zależności od projektu. Typowe tryby awarii obejmują:

• Punktacja na klinach:Typy bramek ulegają głębokim zarysowaniom metalu, jeśli są zmuszone do zamknięcia się pod wpływem przepływów o dużej prędkości lub uwięzionych zanieczyszczeń.

• Degradacja opakowania:Trzpienie wieloobrotowe w modelach bramowych i kulistych podlegają stałemu tarciu. Tarcie to ostatecznie powoduje degradację uszczelnienia trzpienia z grafitu lub PTFE, prowadząc do emisji niezorganizowanych.

• Miękkie wytłaczanie siedziska:Wysokie temperatury lub nadmierne ciśnienie mogą odkształcić polimerowe gniazda wewnątrz zespołów kulowych, powodując ich trwałą nieszczelność.

Musimy przeanalizować koszty początkowe pod kątem ROI w całym cyklu życia. Jednostki kulowe o dużej średnicy kosztują znacznie więcej na początku niż równoważne jednostki bramowe. Jednak ich doskonała trwałość w zastosowaniach związanych z czystą izolacją szybko rekompensuje początkową inwestycję. Mniej uszkodzeń uszczelek i zerowy poziom wycieków zmniejszają nakłady na długoterminową konserwację. I odwrotnie, zastosowanie taniej konstrukcji bramki do regulacji przepływu gwarantuje częste i kosztowne wymiany.

Ramy decyzyjne: krótka lista Twojego wyboru

Poruszanie się po procesie zaopatrzenia wymaga logicznego podejścia krok po kroku. Skorzystaj z poniższego schematu, aby zawęzić opcje w oparciu o empiryczne dane systemowe.

1. Zidentyfikuj podstawową funkcję.Określ, czy cel operacyjny wymaga izolacji czy regulacji. Wybierz konstrukcje kulowe lub bramkowe, aby spełnić rygorystyczne wymagania dotyczące włączania i wyłączania. Wybierz modele kuliste, jeśli chcesz dynamicznie dostosowywać natężenie przepływu.

2. Analizuj media i środowisko.Udokumentuj charakterystykę płynu. Oceń poziom cząstek stałych, lepkość i agresywność chemiczną. Dopasuj te cechy do materiałów, z których wykonane są siedzenia. Sprawdź niezbędne wartości znamionowe temperatury i ciśnienia zgodnie ze specyfikacjami ASME klasy 150, 300 lub wyższymi.

3. Oceń ograniczenia przestrzenne i uruchamiające.Zmierz fizyczny obszar instalacji. Korpusy kuliste wymagają większego prześwitu pionowego dla wydłużonych łodyg. Określ, czy potrzebujesz uruchamiania pneumatycznego czy elektrycznego. Typy kulowe można łatwo i ekonomicznie zautomatyzować ze względu na niski moment obrotowy i wymagania dotyczące ćwierć obrotu.

Twój bezpośredni następny krok obejmuje formalną weryfikację. Przed sfinalizowaniem zamówienia należy zawsze zapoznać się ze schematami rurociągów i oprzyrządowania (P&ID). Przegląd wymagań zgodności ze standardami API 608, API 600 czy AWWA zapewnia optymalne bezpieczeństwo. W przypadku parametrów granicznych zatrudnienie specjalisty ds. kontroli płynów pozwala uniknąć kosztownych błędów w specyfikacji.

Wniosek

Żadna konstrukcja pojedynczego zaworu nie rozwiązuje wszystkich problemów inżynieryjnych. Mechanika systemów wymaga określonych geometrii, aby sprostać różnym rygom operacyjnym. Konstrukcja kuli pozostaje niezrównana pod względem precyzyjnej kontroli przepływu i trwałości w warunkach dławienia. Konstrukcja zasuwy zapewnia niezawodny, niezakłócony przepływ masowy szlamów i wymaga niskiego spadku ciśnienia. Konstrukcja kulowa zapewnia najszybsze i najbardziej niezawodne dostępne odcięcie bez wycieków.

Kupujący muszą przedłożyć parametry systemu nad początkowe koszty jednostkowe. Koncentrowanie się wyłącznie na cenie zakupu nieuchronnie prowadzi do szybkiego zużycia i kosztownych awarii. Dopasuj rodzaj nośnika, ciśnienie znamionowe i potrzeby uruchamiania do odpowiedniego mechanizmu wewnętrznego.

Podejmij działania już dziś, aby zabezpieczyć infrastrukturę rurociągów. Przeglądaj obszerne katalogi produktów według typu, pobierz techniczne tabele rozmiarów Cv lub skontaktuj się bezpośrednio z inżynieryjnymi zespołami sprzedaży w celu uzyskania konsultacji dotyczących konkretnych zastosowań.

Często zadawane pytania

P: Czy do dławienia mogę użyć zaworu kulowego ze stali nierdzewnej?

Odp.: Standardowe konstrukcje kulek nigdy nie powinny uwzględniać zadań związanych z dławieniem. Pozycja częściowo otwarta naraża miękkie gniazda PTFE bezpośrednio na przepływ o dużej prędkości. Narażenie to powoduje szybką erozję polimeru, powodując trwałe wycieki. Jednakże specjalistyczne konstrukcje kulowe z portem V mają wzmocnione, wyprofilowane wycięcia zaprojektowane specjalnie z myślą o precyzyjnej regulacji przepływu.

P: Dlaczego zawór kulowy jest droższy niż zasuwa?

Odp.: Typy kulowe wymagają skomplikowanych, skomplikowanych odlewów wewnętrznych, aby utworzyć ścieżkę przepływu w kształcie litery Z. Producenci muszą również używać cięższych i grubszych materiałów korpusu. Ta dodatkowa masa jest niezbędna, aby wytrzymać intensywne spadki ciśnienia, wibracje i siły turbulentne nieodłącznie związane z regulacją przepływu i zadaniami dławienia.

P: Który typ zaworu jest najbardziej podatny na uderzenia wodne?

Odp.: Szybko zamykające się kule ćwierćobrotowe stwarzają największe ryzyko wystąpienia uderzenia hydraulicznego. Zatrzaśnięcie dźwigni natychmiast zatrzymuje pęd płynu, wysyłając niszczycielską falę uderzeniową do tyłu przez rurociąg. Powolne, wieloobrotowe działanie konstrukcji zasuwy i kuli w naturalny sposób łagodzi te ciśnienia udarowe poprzez stopniowe zmniejszanie prędkości płynu.

P: Czy zawory ze stali nierdzewnej 316 są lepsze niż 304?

Odp.: Klasa 316 jest ogólnie lepsza, ponieważ zawiera dodatek molibdenu. Ten specyficzny pierwiastek stopowy radykalnie zwiększa odporność na korozję wżerową i szczelinową. Inżynierowie zdecydowanie wybierają 316 zamiast 304 dla środowisk o wysokiej zawartości chlorków, zastosowań morskich i agresywnych linii przetwarzania chemicznego, aby zapewnić maksymalną trwałość operacyjną.
