Złączki do spawania doczołowegosą niezbędnymi elementami przemysłowych systemów rurociągów, w których liczy się integralność połączeń, dokładność wymiarowa i długoterminowa niezawodność działania. Od kolan i trójników po reduktory i zaślepki, złączki te pomagają łączyć rury, przekierowywać przepływ i dostosowywać się do zmian w średnicy rurociągu. Zrozumienie doboru materiałów, norm wymiarowych, grubości ścianek, przygotowania do spawania i wymagań kontrolnych pomaga inżynierom, wykonawcom i zespołom zakupowym ograniczyć problemy instalacyjne i uniknąć kosztownych awarii. W tym przewodniku wyjaśniono, jak określić złączki do spawania doczołowego, ocenić jakość i podejmować świadome decyzje zakupowe w przypadku wymagających zastosowań przemysłowych.

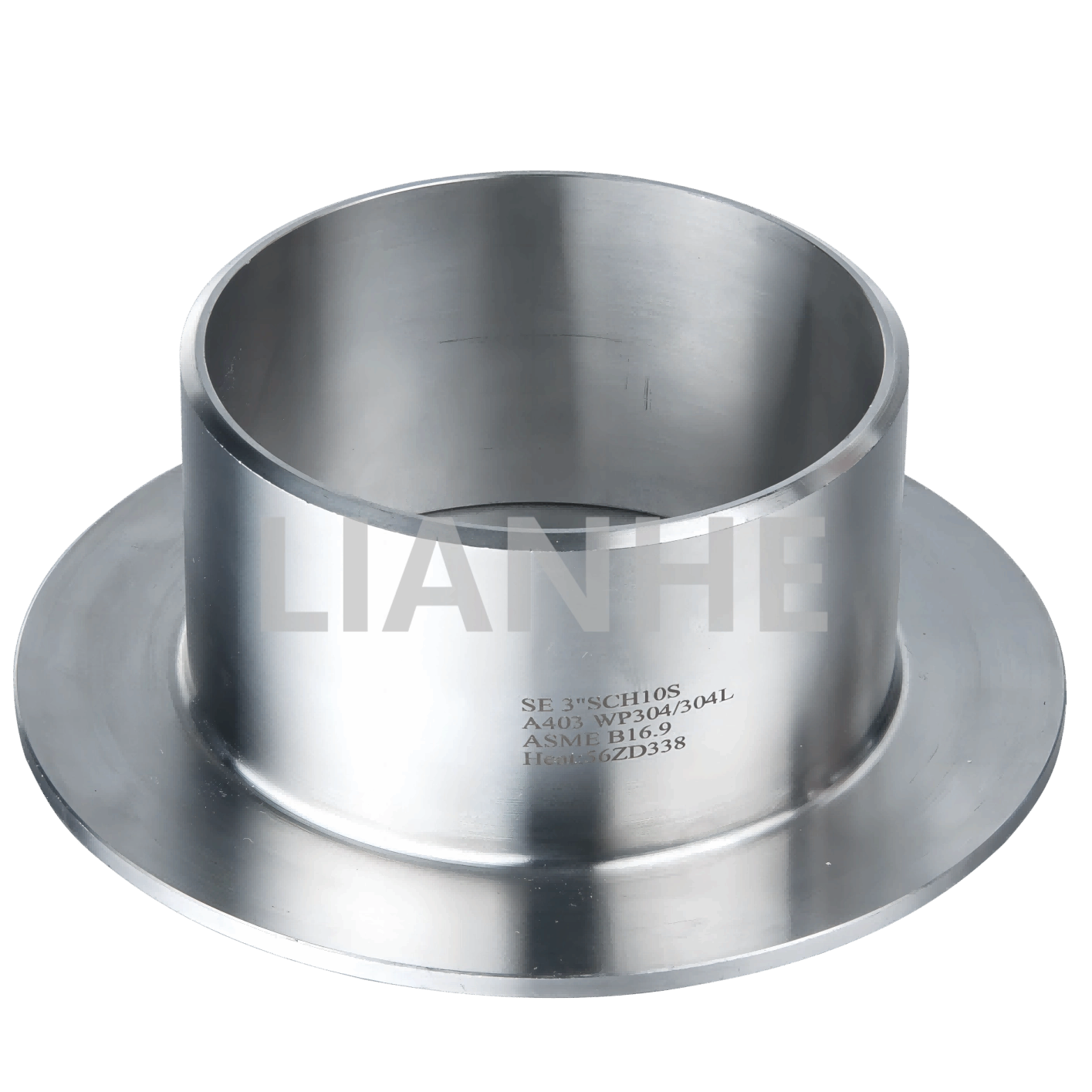

1. Czym są złącza do spawania doczołowego?
Złączki do spawania doczołowego to elementy rur przeznaczone do łączenia z odpowiednimi końcami rur poprzez zgrzewanie doczołowe. Kształtka i rura są dopasowane, ich końce są przygotowywane zgodnie z wymaganiami, a do wykonania połączenia stosuje się kwalifikowaną procedurę spawania. Odpowiednio zaprojektowane, zespawane, sprawdzone i eksploatowane w określonych granicach, połączenia te mogą zapewnić trwałość i odporność na wycieki.
W przeciwieństwie do łączników gwintowanych, które łączą się za pomocą gwintów współpracujących, łączniki do spawania doczołowego nie opierają się na złączu gwintowanym w punkcie połączenia. Są one powszechnie wybierane do rurociągów procesowych, gdzie ważna jest integralność mechaniczna, ciągła wewnętrzna ścieżka przepływu i zmniejszone ryzyko wycieku na złączach.
Typowe zastosowania obejmują przetwórstwo chemiczne, obiekty naftowe i gazowe, wytwarzanie energii, uzdatnianie wody, produkcję farmaceutyczną, przemysł stoczniowy i produkcję przemysłową. Wymagana konfiguracja armatury zależy od geometrii rurociągu, warunków pracy, dostępnej przestrzeni montażowej i projektu technicznego.
Dla nabywców najważniejsze jest to, że sam kształt złączki nie określa, czy jest ona odpowiednia. Należy również potwierdzić gatunek materiału, wymiary, grubość ścianki, przygotowanie końcówek, jakość wykonania i kompatybilność z podłączonymi rurociągami.
2. Dlaczego złącza do spawania doczołowego są stosowane w rurociągach przemysłowych?
Niezawodne połączenia w zdefiniowanych warunkach pracy
Prawidłowo wykonana spoina doczołowa tworzy trwałe połączenie rury z kształtką. Dzięki temu złączki do spawania doczołowego nadają się do wielu systemów wymagających niezawodnego przechowywania cieczy, gazów, pary lub mediów procesowych. Rzeczywiste limity ciśnienia i temperatury zależą od materiałów, wymiarów komponentów, jakości spawania i obowiązujących przepisów rurowych.
Gładka wewnętrzna ścieżka przepływu
Gdy powierzchnie wewnętrzne są prawidłowo wyrównane, a profil spoiny jest akceptowalny, połączenia spoinami doczołowymi mogą zminimalizować nagłe wewnętrzne przeszkody. Jest to korzystne w systemach, w których ważna jest wydajność przepływu, łatwość czyszczenia lub zmniejszone obszary gromadzenia się płynu. Złe ustawienie, nadmierna penetracja spoiny lub nieodpowiednia geometria mocowania mogą w dalszym ciągu powodować ograniczenia przepływu.
Ograniczona rutynowa konserwacja stawów
Trwałe połączenia spawane eliminują konieczność okresowego dokręcania połączenia w sposób wymagany w przypadku niektórych połączeń mechanicznych. Jednak systemy spawane nadal wymagają odpowiedniej kontroli, monitorowania korozji i planowej konserwacji w zależności od środowiska ich pracy.
Elastyczne układy rurociągów
Kolana, trójniki, redukcje i inne konfiguracje złączek umożliwiają inżynierom prowadzenie rurociągów wokół urządzeń, tworzenie odgałęzień i przejścia między średnicami rur. Standaryzowane wymiary pomagają także wykonawcom dokładniej planować prefabrykację i montaż.
3. Typowe typy złączek do spawania doczołowego i ich zastosowania
Każda oprawa spełnia określoną funkcję. Wybór niewłaściwej geometrii może spowodować konflikty instalacyjne, zmienić zamierzoną ścieżkę przepływu lub wymagać kosztownych modyfikacji w trakcie budowy.
| Typ dopasowania | Funkcja podstawowa | Kluczowe kwestie związane z wyborem |
|---|---|---|
| Łokieć 90 stopni | Zmienia kierunek przepływu o 90 stopni. | Długi lub krótki promień, rozmiar rury, grubość ścianki i dostępna przestrzeń. |
| Łokieć 45 stopni | Zmienia kierunek bardziej stopniowo. | Wymagany kąt, wymiary od środka do końca i geometria układu. |
| Równa koszulka | Tworzy odgałęzienie o tym samym nominalnym rozmiarze co przebieg. | Wymiary przebiegu i odgałęzień, wymagania dotyczące przepływu i względy dotyczące zbrojenia. |
| Trójnik redukcyjny | Tworzy odgałęzienie mniejsze niż główny rurociąg. | Rozmiar przebiegu, rozmiar odgałęzienia i obowiązujące wymagania projektowe. |
| Reduktor koncentryczny | Łączy rury o różnych rozmiarach wzdłuż wspólnej linii środkowej. | Rozmiar dużego końca, rozmiar małego końca, długość przejścia i orientacja. |
| Reduktor mimośrodowy | Łączy różne rozmiary za pomocą przesuniętej linii środkowej. | Orientacja pozioma lub pionowa, drenaż i kwestie kieszeni powietrznych. |

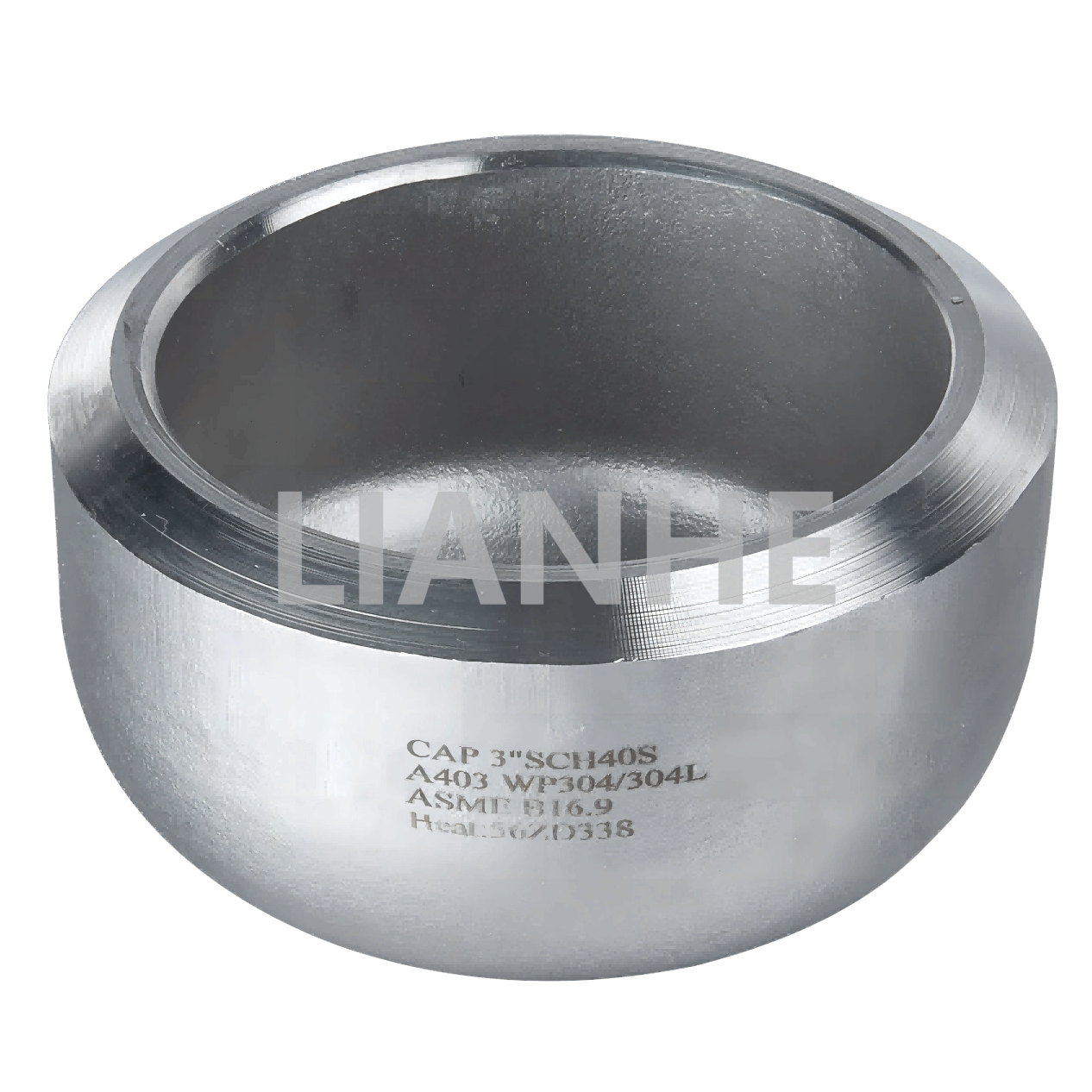

| Zaślepka rury | Zamyka koniec potoku. | Rozmiar, materiał, grubość ścianki i przyszłe wymagania dotyczące dostępu. |
| Dopasowanie krzyżowe lub niestandardowe | Tworzy wiele połączeń odgałęzionych, jeśli pozwala na to projekt. | Geometria gałęzi, analiza naprężeń, wymagania wymiarowe i obowiązująca norma. |
Kolana o dużym promieniu są często stosowane, gdy preferowana jest płynniejsza zmiana kierunku, natomiast kolanka o małym promieniu mogą pasować do kompaktowych układów, jeśli pozwala na to konstrukcja. Reduktory koncentryczne i mimośrodowe służą różnym potrzebom układu i nie powinny być traktowane jako wymienne.
Na przykład mimośrodowy reduktor w linii poziomej może pomóc uniknąć niepożądanego wysokiego lub niskiego punktu, jeśli zostanie zainstalowany we właściwej orientacji. Odpowiednie rozmieszczenie zależy od cieczy, kierunku przepływu, konfiguracji pompy, wymagań dotyczących drenażu i rysunków projektowych.
4. Jak wybrać odpowiedni materiał na złącza spawane doczołowo
Wybór materiału ma bezpośredni wpływ na odporność na korozję, wytrzymałość, przydatność temperaturową, wymagania produkcyjne i koszt cyklu życia. Najtańsza złączka niekoniecznie jest najbardziej ekonomicznym wyborem, jeśli wymaga przedwczesnej wymiany lub powoduje problemy z kompatybilnością.
| Kategoria materiału | Typowe przykłady specyfikacji | Typowe rozważania |
|---|---|---|
| Stal węglowa | ASTM A234 WPB | Typowe zastosowania rurociągów przemysłowych; może być konieczne zabezpieczenie antykorozyjne. |
| Stal węglowa niskotemperaturowa | ASTM A420 WPL6 | Zastosowania wymagające określonej wytrzymałości w niskich temperaturach. |
| Stal stopowa | Odpowiednie gatunki ASTM A234, takie jak WP11 lub WP22 | Wybrane warunki pracy wysokotemperaturowej lub specjalistycznej. |
| Austenityczna stal nierdzewna | ASTM A403 WP304/304L lub WP316/316L | Odporność na korozję w odpowiednich środowiskach; Wybór gatunku zależy od mediów i warunków. |
| Stal nierdzewna typu duplex | Odpowiednie gatunki ASTM A815 | Zastosowania wymagające połączenia wytrzymałości i odporności na korozję. |
| Stopy niklu | Odpowiednie gatunki ASTM B366 | Specjalistyczne środowiska korozyjne, wysokotemperaturowe lub wymagające w inny sposób. |
Oceń rzeczywiste środowisko usług
Przed potwierdzeniem materiału inżynierowie powinni wziąć pod uwagę skład płynu, temperaturę roboczą i projektową, ciśnienie, mechanizmy korozji, możliwe zanieczyszczenia i środki chemiczne czyszczące. Na przykład stal nierdzewna nie jest uniwersalnie odporna na każde medium korozyjne. Stężenie chlorków, temperatura i inne warunki mogą znacząco wpłynąć na jego działanie.
Potwierdź identyfikowalność materiału
W przypadku krytycznych projektów przemysłowych kupujący mogą wymagać certyfikatów badań materiałowych, identyfikacji ciepła lub partii, zapisów składu chemicznego, wyników testów mechanicznych i dokumentacji z kontroli. Wymagania różnią się w zależności od specyfikacji materiału, specyfikacji projektu i przepisów regulujących.
Nabywcy powinni potwierdzić dokładny gatunek i obowiązującą normę materiałową, zamiast polegać na opisach takich jak „stal nierdzewna” lub „stop o wysokiej wytrzymałości”. Te ogólne terminy nie dostarczają wystarczających informacji, aby ustalić przydatność.
5. Wymiary, grubość ścianek i standardy
Zgodność wymiarowa jest jedną z najczęstszych przyczyn możliwych do uniknięcia problemów podczas montażu rur. Nawet kształtka wykonana z odpowiedniego materiału może być nieodpowiednia, jeśli jej rozmiar nominalny, średnica zewnętrzna, grubość ścianki lub wymiary końcowe nie odpowiadają projektowi.
Zrozumienie ASME B16.9
ASME B16.9 obejmuje ogólne wymiary, tolerancje, wartości znamionowe, badania i znakowanie produkowanych fabrycznie złączek do spawania doczołowego z kutego materiału w rozmiarach od NPS 1/2 do NPS 48 lub od DN 15 do DN 1200. Jest to powszechnie używane odniesienie dla znormalizowanych komponentów rurociągów przemysłowych.
Normy nie należy mylić z pełną specyfikacją materiałową lub substytutem projektu systemu rurociągów. Wymagania materiałowe, procedury spawania, przydatność usług i inne obowiązki projektowe muszą być uwzględnione w odpowiednich normach materiałowych, przepisach dotyczących rurociągów i dokumentach projektowych.
Dopasuj grubość ściany
Zestawienie rur jest powszechnie stosowane do określania grubości ścianek w znormalizowanych systemach rurowych. Jednak ten sam nominalny rozmiar rury może mieć różną grubość ścianki w zależności od harmonogramu. Kupujący musi zatem potwierdzić rzeczywiste wymagane wymiary i upewnić się, że złączka jest odpowiednia dla współpracującej rury.
Potwierdź zakończenia spawania
Łączniki do spawania doczołowego zazwyczaj wymagają przygotowanych końcówek odpowiednich do określonej procedury spawania. Przygotowanie końcówek, geometria skosu, otwór graniowy i wyrównanie powinny być zgodne z obowiązującą normą, zatwierdzoną procedurą spawania i wymaganiami technicznymi.
6. Jak wybrać odpowiednie złącza do spawania doczołowego dla swojego projektu
Ustrukturyzowany proces selekcji pomaga zapobiegać błędnym zamówieniom, opóźnionym instalacjom i nieplanowanym wymianom materiałów. Zacznij od wymagań inżynieryjnych, a następnie sprawdź zdolność dostawcy do wytworzenia i udokumentowania określonych produktów.
Krok 1: Zdefiniuj warunki pracy
Zapisz ciśnienie projektowe, temperaturę roboczą, skład płynu lub gazu, względy korozyjne i odpowiedni kod projektu. Warunki te wyznaczają granice wyboru materiałów i komponentów.
Krok 2: Określ geometrię dopasowania
Określ, czy potrzebujesz kolanka, trójnika, reduktora, nasadki lub innej konfiguracji. Uwzględnij kąt, promień, rozmieszczenie odgałęzień i wszelkie wymagania dotyczące orientacji pokazane na zatwierdzonych rysunkach.
Krok 3: Potwierdź pełną specyfikację
Podaj rozmiar nominalny, harmonogram lub grubość ścianki, gatunek materiału, obowiązującą normę produkcyjną i przygotowanie końcowe. Jeżeli potrzebne są niestandardowe wymiary, należy przesłać rysunki z wyraźnie określonymi tolerancjami i kryteriami akceptacji.
Krok 4: Ustal wymagania dotyczące inspekcji
Określ, które zapisy, inspekcje i testy są wymagane w ramach projektu. Mogą one obejmować kontrolę wymiarową, certyfikaty materiałowe, badanie wizualne, badanie nieniszczące lub inne określone czynności weryfikacyjne. Nie każdy test dotyczy każdej armatury, a testy należy uzgodnić przed produkcją.
Krok 5: Przejrzyj pełną ofertę handlową
Porównaj oferty korzystając z tej samej specyfikacji technicznej. Potwierdź ilość, jednostkę miary, czas realizacji produkcji, opakowanie, ustalenia dotyczące wysyłki, wymagania dotyczące dokumentów i procedury postępowania z produktami niezgodnymi.
- Korzystaj z zatwierdzonych rysunków, zamiast polegać wyłącznie na nazwach produktów.
- Wyjaśnij wszelkie różnice między żądaną specyfikacją a proponowaną alternatywą.
- Poproś o potwierdzenie dokładnego gatunku materiału i standardu wymiarowego.
- Przed złożeniem zamówienia należy uzgodnić wymagania dotyczące kontroli i dokumentacji.
- Oceń całkowity koszt projektu, w tym ryzyko związane z przeróbkami, dostawą i wymianą.
7. Kontrola jakości i zagadnienia spawalnicze
Niezawodne złącza do spawania doczołowego wymagają czegoś więcej niż tylko prawidłowego oznakowania. Spójność produkcji, weryfikacja materiału, dokładność wymiarowa, stan powierzchni i odpowiednia kontrola przyczyniają się do jakości produktu.
Kontrola wymiarowa
Krytyczne pomiary mogą obejmować średnicę zewnętrzną, grubość ścianki, wymiary od środka do końca, długość całkowitą, geometrię odgałęzienia i przygotowanie końcówek. Kryteria kontroli powinny być zgodne z obowiązującą normą produktu i specyfikacją zakupu.
Weryfikacja materiału
Identyfikacja materiału i dokumentacja pomagają potwierdzić, że dostarczone okucia odpowiadają określonej klasie. Jeżeli wymaga tego projekt, można zastosować dodatkowe metody weryfikacji w celu ustalenia tożsamości stopu lub identyfikowalności. Plan inspekcji powinien określać metodę, zakres i kryteria akceptacji.
Kontrola powierzchni i produkcji
Łączniki należy sprawdzić pod kątem niedopuszczalnych wad powierzchniowych, deformacji, uszkodzeń i innych warunków, które mogą mieć wpływ na zgodność lub instalację. Metody produkcji mogą się różnić w zależności od typu złączki, wymiarów, materiału i obowiązującej specyfikacji.
Kontrola spawania i instalacji
Przed spawaniem personel powinien sprawdzić zgodność materiałów, dopasowanie, czystość, ustawienie i zatwierdzoną procedurę spawania. Dopływ ciepła, temperatura międzyściegowa, podgrzewanie wstępne i obróbka cieplna po spawaniu mogą wymagać kontroli w zależności od materiału, grubości, warunków pracy i obowiązujących przepisów.
Metody kontroli, takie jak badania wizualne, badania radiograficzne, badania ultradźwiękowe, badania cząstek magnetycznych lub badania penetracyjne cieczy, mogą być określone w zależności od zastosowania. Metodę i zakres kontroli należy określić na podstawie obowiązujących przepisów i wymagań projektu, a nie zakładać, że jest ona identyczna dla wszystkich złączek.
8. Typowe problemy z zakupem i instalacją
Zamawianie wyłącznie według rozmiaru nominalnego
Dwie złączki o tym samym rozmiarze nominalnym mogą różnić się materiałem, harmonogramem, geometrią lub standardem. Niekompletny opis zakupu zwiększa ryzyko otrzymania komponentu, którego nie będzie można zamontować zgodnie z przeznaczeniem. Zawsze podawaj pełną specyfikację techniczną.
Wybieranie materiałów wyłącznie na podstawie ceny
Tańszy gatunek może nie zapewniać wymaganej odporności na korozję, odporności temperaturowej lub właściwości mechanicznych. Przed rozważeniem ceny porównaj pełną specyfikację materiału i sprawdź jej przydatność do warunków projektowych.
Ignorowanie tolerancji i dopasowania
Niedopasowanie wymiarowe może skomplikować wyrównanie, wydłużyć czas produkcji i wpłynąć na jakość spoiny. Przed rozpoczęciem produkcji należy sprawdzić wymiary łącznika i tolerancje, zwłaszcza w przypadku prefabrykowanych szpul rurowych lub systemów o ograniczonej przestrzeni montażowej.
Pozostawienie dokumentacji do końca
Brakujące certyfikaty lub niejasna identyfikowalność mogą opóźnić kontrolę i akceptację projektu. Ustal wymagania dotyczące dokumentacji na etapie wyceny i potwierdź, że zapisy będą identyfikować dostarczone produkty i odpowiednie partie materiałów.
Brak zabezpieczenia produktów podczas wysyłki
Wilgoć, zanieczyszczenia, uderzenia i złe warunki przechowywania mogą uszkodzić armaturę lub wpłynąć na jej stan przed montażem. Określ odpowiednie praktyki pakowania, identyfikacji, obsługi i przechowywania w oparciu o materiał i środowisko transportu.
9. Praktyczna lista kontrolna zamówień na złącza do spawania doczołowego
Przed wysłaniem zapytania ofertowego przygotuj poniższe informacje. Kompletne zapytanie pozwala dostawcom na dokładniejszą ocenę wymagań i pomaga kupującym porównać oferty na równoważnych zasadach.
- Rodzaj produktu:Kolanko, trójnik, reduktor, nasadka lub inna określona złączka.
- Wymiary:Nominalny rozmiar rury, oznaczenie DN lub NPS i wymagana geometria.
- Grubość ścianki:Zestawienie rur lub określona minimalna grubość ścianki.
- Tworzywo:Dokładna specyfikacja i klasa materiału.
- Norma produkcyjna:Obowiązujące wymagania ASME, ASTM, EN lub inne wymagania określone w projekcie.
- Warunki pracy:Ciśnienie projektowe, temperatura, obsługa płynów i względy korozyjne.
- Przygotowanie końcowe:Wymagana konfiguracja końcówki do spawania i obowiązująca norma.
- Ilość:Liczba sztuk dla każdego rozmiaru i typu mocowania.
- Dokumenty jakościowe:Certyfikaty, zapisy z inspekcji, raporty z testów i wymagania dotyczące identyfikowalności.
- Dostawa:Wymagana data dostawy, miejsce docelowe, opakowanie i warunki wysyłki.
- Specjalne wymagania:Rysunki, dodatkowe tolerancje, oznakowanie lub kryteria akceptacji specyficzne dla projektu.
Podanie tej informacji na początku skraca cykl wyjaśniania i ułatwia identyfikację różnic pomiędzy ofertami dostawców. Jeżeli jakiekolwiek szczegóły techniczne pozostają niepewne, należy poprosić odpowiedzialnego inżyniera rurociągów o potwierdzenie ich przed sfinalizowaniem zamówienia.
10. Często zadawane pytania dotyczące złączek do spawania doczołowego
1. Do czego głównie stosuje się złącza do spawania doczołowego?
Łączą odcinki rur, zmieniają kierunek przepływu, tworzą połączenia odgałęźne, przejścia między rozmiarami rur i zamykają końce rur. Są powszechnie stosowane w rurociągach procesów przemysłowych, obiektach energetycznych, zakładach chemicznych, systemach uzdatniania wody i innych zastosowaniach wymagających trwałych połączeń spawanych.
2. Jaka jest różnica pomiędzy złączami spawanymi doczołowo i gwintowanymi?
Złączki do spawania doczołowego łączą się z końcami rur poprzez spawanie, natomiast złączki gwintowane łączą się za pomocą pasujących gwintów. Połączenia spawane doczołowo są często preferowane w zastosowaniach, w których ważne są trwałe połączenia i ciągła wewnętrzna ścieżka przepływu. Złączki gwintowane mogą być przydatne w odpowiednich zastosowaniach o mniejszych średnicach lub w zastosowaniach specyficznych dla usług. Odpowiednie połączenie zależy od kodu projektowego i warunków pracy.
3. Który standard jest powszechnie stosowany w przypadku złączek do spawania doczołowego?
ASME B16.9 jest szeroko stosowany w fabrycznie produkowanych kutych złączach do spawania doczołowego. Odnosi się do wymiarów, tolerancji, wartości znamionowych, testowania i znakowania w swoim zakresie. Dla projektu należy również potwierdzić obowiązującą specyfikację materiałową i przepisy dotyczące rurociągów.
4. Jak wybrać właściwy gatunek materiału?
Należy wziąć pod uwagę skład płynu, ciśnienie projektowe, temperaturę, mechanizmy korozji, wymagania mechaniczne i obowiązujące przepisy. Potwierdź dokładną specyfikację i gatunek materiału u odpowiedzialnego inżyniera, zamiast polegać na ogólnym opisie, takim jak stal węglowa lub stal nierdzewna.
5. Czy grubość ścianki kształtki musi być dopasowana do rury?
Kształtka musi spełniać obowiązujące wymagania konstrukcyjne i wymiarowe oraz być kompatybilna z podłączaną rurą. Kupujący powinni określić wymagany harmonogram lub grubość ścianki oraz zweryfikować wymiary końcowe i przygotowanie do spawania. Wszelkie dozwolone niedopasowania należy rozwiązać zgodnie z zatwierdzonymi wymaganiami projektowymi i spawalniczymi.
6. Jakich dokumentów powinienem zażądać od dostawcy?
W zależności od projektu dokumenty mogą obejmować certyfikaty badań materiałów, zapisy kontroli wymiarowej, informacje dotyczące identyfikacji i identyfikowalności produktu, obowiązującą dokumentację zgodności oraz określone raporty z badań nieniszczących lub testów. Uzgodnij wymagane dokumenty przed produkcją lub wysyłką.
7. Czy można dostosować złącza do spawania doczołowego?
Niektórzy producenci mogą dostarczać złączki o uzgodnionych niestandardowych wymiarach, materiałach lub wymaganiach specyficznych dla projektu, w zależności od możliwości produkcyjnych i obowiązujących norm. Dostarcz rysunki, wymagania materiałowe, tolerancje, ilości i kryteria kontroli, aby dostawca mógł ocenić wykonalność. Nie należy zakładać, że produkty niestandardowe są zgodne z normą pod każdym względem, chyba że wymagania zostały zweryfikowane.
8. Jak mogę obniżyć całkowity koszt zakupu złączek do spawania doczołowego?
Redukuj koszty możliwe do uniknięcia poprzez wydawanie pełnych specyfikacji, konsolidację zgodnych zamówień, planowanie harmonogramów dostaw, sprawdzanie dokumentacji dostawcy i zapobieganie niedopasowaniu wymiarowym lub materiałowym. Oceń jakość, niezawodność dostaw i potencjalne poprawki na podstawie podanej ceny jednostkowej.
Znajdź odpowiednie złącza do spawania doczołowego dla swojego projektu
Wybór odpowiednich złączek do spawania doczołowego wymaga szczególnej uwagi na gatunki materiałów, wymiary, obowiązujące normy, wymagania spawalnicze i warunki pracy. Współpraca z dostawcą, który rozumie te wymagania, może pomóc w usprawnieniu zakupów, poprawie przejrzystości specyfikacji i wsparciu bardziej niezawodnej realizacji projektów.
