Wytrzymały trójnik BW ze stali nierdzewnej do rurociągów przemysłowych

Przegląd

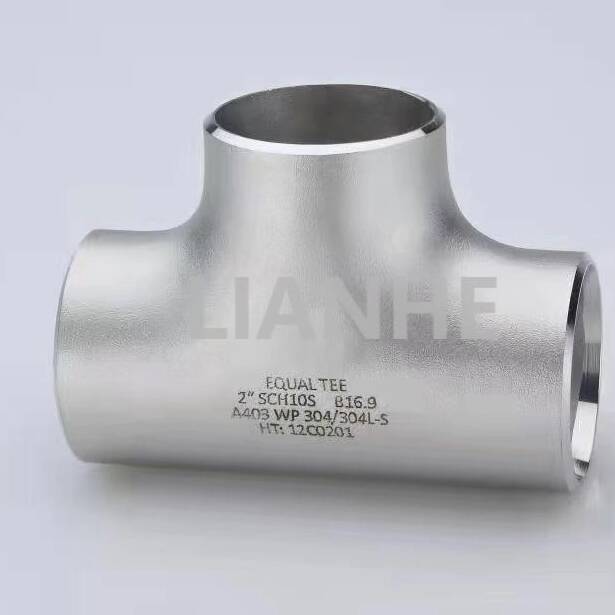

Trójnik równy BW (zgrzewany doczołowo) ze stali nierdzewnej o dużej wytrzymałości to solidna łącznik rurowy przeznaczony do tworzenia połączeń trójdrożnych w rurociągach przemysłowych wysokociśnieniowych i wysokotemperaturowych. Wykonany z bezszwowej stali nierdzewnej 304 lub 316, ten trójnik ma końcówki do spawania doczołowego i jednolite rozmiary odgałęzień, zapewniając zrównoważony rozkład przepływu i integralność strukturalną w wymagających zastosowaniach.

Cechy

Jednolity projekt przepływu:

Równe średnice odgałęzień (np. 4” x 4” x 4”) zapewniają symetryczny podział przepływu, redukując turbulencje o 25% w porównaniu do trójników redukcyjnych, idealne do systemów wieloliniowych wymagających zrównoważonego ciśnienia.

Gładka powierzchnia wewnętrzna (Ra ≤1,6 μm) i kąt rozgałęzienia 90° sprzyjają przepływowi laminarnemu, minimalizując straty ciśnienia w środowiskach o dużym przepływie.

Bezszwowa konstrukcja premium:

Wytłaczany z pojedynczego kęsa stali nierdzewnej ASTM A312 (304/316), o minimalnej wytrzymałości na rozciąganie 515 MPa i granicy plastyczności 250 MPa.

Dopuszczalne dla ciśnień roboczych do 2500 PSI (stal nierdzewna 316, harmonogram 80) i temperatur od -46°C do 815°C, odpowiednie do zastosowań z parą, ropą i gazem.

Zgodność ze spawaniem precyzyjnym:

Końcówki do spawania doczołowego ze skosem 37,5° spełniają normy ANSI B16.9 i ASME B31.1, umożliwiając wykonywanie spoin z pełną penetracją rur harmonogramu 40/80 w rurociągach energetycznych i procesowych.

Dostępne w rozmiarach od 1” do 36” NPS, z niestandardową grubością ścianek do zastosowań nuklearnych (ASME BPVC sekcja III).

Odporność na korozję:

Wariant ze stali nierdzewnej 316 ze stopem molibdenu jest odporny na wżery w mediach bogatych w chlorki, natomiast 304 nadaje się do środowisk niekorozyjnych, takich jak systemy sprężonego powietrza.

Aplikacja

Idealny do równomiernego rozprowadzania przepływu w rurociągach przemysłowych:

Przetwarzanie ropy i gazu: Tworzenie połączeń trójdrożnych w układach separatorów i sieciach wymienników ciepła, zgodnych z NACE MR0175 dla obsługi gazów kwaśnych.

Wytwarzanie energii: Dystrybucja pary z kolektorów do turbin i urządzeń pomocniczych w elektrowniach cieplnych, ze stali nierdzewnej 304 odpornej na utlenianie w temperaturze 550°C.

Przetwarzanie chemiczne: Rozdzielanie przepływu w liniach zasilających reaktory i systemach mieszania, ze stali nierdzewnej 316 spełniającej standardy cGMP dla produkcji farmaceutycznej.

Uzdatnianie wody: Dystrybucja wody z głównej sieci do wielu jednostek filtracyjnych w zakładach miejskich, wytrzymywanie chlorowanej wody i skoków wysokiego ciśnienia.

Często zadawane pytania

P: Czy w celu zmniejszenia przepływu można zastosować równe trójniki??

A:Nie, równe trójniki służą do zrównoważonego przepływu; trójników redukcyjnych należy używać, gdy średnica odgałęzienia różni się od średnicy przewodu głównego.

P: Jaki jest zalecany rozstaw podpór dla trójników o dużej średnicy?

A:Zamontować podpory w promieniu 1,5 średnicy rury od trójnika, aby zminimalizować naprężenia na złączach odgałęzień, szczególnie w ciągach poziomych.

P: Jak zapobiec próchnicy spoin w trójnikach ze stali nierdzewnej 304?

A:Do zastosowań spawanych należy stosować gatunek 304L (niskowęglowy), aby uniknąć korozji międzykrystalicznej, lub zastosować obróbkę cieplną po spawaniu w przypadku grubych przekrojów.

P: Czy dostępne są powłoki ognioodporne??

A:Tak, można zastosować powłoki pęczniejące (zgodne z ASTM E119), zapewniające 2-godzinną odporność ogniową na krytycznych połączeniach rurociągów.
