Wysokociśnieniowe kolano ze stali nierdzewnej 90DEG BW LR do systemów krytycznych

Przegląd

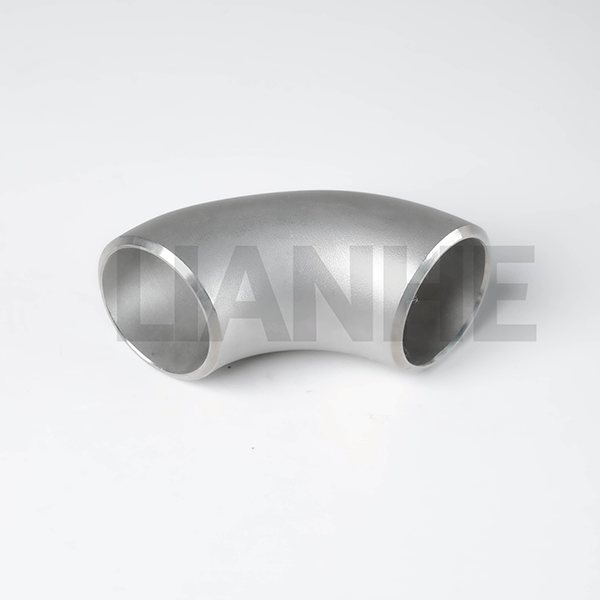

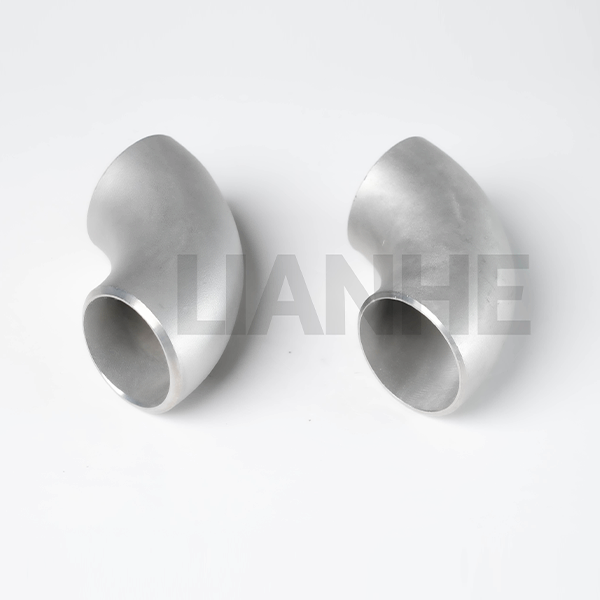

Wysokociśnieniowe kolano ze stali nierdzewnej 90 stopni BW (spawane doczołowo) LR (o długim promieniu) to precyzyjnie zaprojektowana łącznik rurowy przeznaczony do wysokociśnieniowych systemów rurociągów o wysokiej integralności, w których najważniejsza jest wydajność przepływu i stabilność strukturalna. Kolano to, wykonane z bezszwowej stali nierdzewnej 304 lub 316, ma promień 1,5D i końcówki do spawania (zgodne z ANSI B16.25), co zapewnia minimalną utratę ciśnienia i maksymalną odporność na zmęczenie w krytycznych zastosowaniach.

Cechy

Bezszwowa konstrukcja najwyższej jakości:

Wytłaczany z jednego kęsa stali nierdzewnej (304/316), eliminujący spawy i słabe punkty, o minimalnej wytrzymałości na rozciąganie 515 MPa i wydłużeniu ≥30%.

Końcówki do spawania doczołowego z precyzyjnym skosem (37,5° ±1,5°) do spoin z pełną penetracją, zgodne z normami ASME B31.1 (rury energetyczne) i B31.3 (rury technologiczne).

Inżynieria przepływu i naprężeń:

Promień linii środkowej 1,5D (zgodny z ANSI B16.9) zmniejsza opór przepływu o 20% w porównaniu do standardowych kolanek, z hydroformowaną powierzchnią wewnętrzną (Ra ≤1,6 μm) dla przepływu laminarnego.

Wzmocnione sekcje pięty i palców (1,2x grubość ścianki) wytrzymują siły rozszerzalności cieplnej i wibracje, co jest krytyczne dla połączeń pomp i sprężarek w rafineriach.

Ekstremalna wydajność w środowisku:

Wariant stali nierdzewnej 316 z 2% zawartością molibdenu jest odporny na wżery w środowiskach bogatych w chlorki (np. woda morska, solanka), a pasywowana powierzchnia zmniejsza szybkość korozji o 40%.

Dopuszczalne dla ciśnień do 2500 PSI (stal nierdzewna typu 80, 316) i temperatur od -196°C (LNG) do 650°C (para wodna), z opcjonalną obróbką cieplną w celu zapewnienia odporności na pełzanie w wysokiej temperaturze.

Zapewnienie jakości:

100% badania radiograficzne (RT) spoin (w stosownych przypadkach) i kontrole wymiarowe za pomocą skanowania laserowego 3D, zapewniające zgodność z normą ISO 9001:2015 i specyfikacjami specyficznymi dla klienta.

Aplikacja

Idealny do kluczowych projektów przemysłowych i infrastrukturalnych:

Przesył ropy i gazu: Gazociągi wysokociśnieniowe i linie technologiczne rafinerii ze stali nierdzewnej 316 spełniającej wymogi NACE MR0175 do obsługi gazów kwaśnych.

Energia Jądrowa: Wtórne przewody chłodziwa w reaktorach jądrowych, zgodne z ASME BPVC sekcja III (klasa 2/3) dla komponentów związanych z bezpieczeństwem.

Lotnicze systemy paliwowe: Przewody paliwowe o wysokiej czystości w sprzęcie obsługi naziemnej samolotów, wykonane ze stali nierdzewnej 304 spełniającej wymogi SAE AS4059 dla armatury lotniczej.

Napęd morski: Linie chłodzenia silników na dużych statkach, wykonane ze stali nierdzewnej 316 odpornej na erozję kawitacyjną i korozję słoną przez ponad 20 lat.

Często zadawane pytania

P: Jaki jest minimalny promień zgięcia tego kolanka?

A:Konstrukcja o dużym promieniu (LR) ma promień gięcia równy 1,5 średnicy rury (np. 152 mm dla 4-calowego NPS), co zapewnia zgodność z normą ANSI B16.9 dla standardowych kolanek LR.

P: Czy te kolanka można formować na zimno pod kątem niestandardowych kątów?

A:Nie, formowanie na zimno może zagrozić integralności materiału. Niestandardowe kąty (np. 60°, 30°) są dostępne w procesach formowania na gorąco dla konkretnych projektów.

P: Jak sprawdzić, czy nie występuje korozja wewnętrzna przy długotrwałym użytkowaniu?

A:Co roku przeprowadzaj ultradźwiękowe badanie grubości (UT), aby monitorować pocienienie ścian, szczególnie w obszarach narażonych na działanie mediów ściernych lub żrących płynów.

P: Czy istnieją opcje niemagnetyczne do wrażliwych zastosowań??

A:Tak, stal nierdzewna 316L oferuje niską przenikalność magnetyczną (≤2,0 μH/m), odpowiednią do urządzeń MRI i systemów magnesów kriogenicznych.
