Przewodnik po harmonogramie rur ze stali nierdzewnej: SCH 10, SCH 40 i SCH 80

Określenie nieprawidłowego harmonogramu rurociągów skutkuje niebezpiecznymi lukami w systemie lub zmarnowaniem kapitału projektu. Przemysłowy transport płynów nie pozostawia miejsca na domysły. Niedostateczna inżynieria sprzyja katastrofalnym wybuchom. Nadmierne prace inżynieryjne niepotrzebnie wyczerpują budżet budowy. Musisz wykonać te obliczenia poprawnie za pierwszym razem.

Podczas gdy nominalny rozmiar rury (NPS) określa średnicę zewnętrzną, harmonogram określa grubość ścianki, średnicę wewnętrzną i maksymalne ciśnienie. Niezrozumienie tych zmiennych często prowadzi do uszkodzeń strukturalnych. Może również powodować poważne ograniczenia przepływu na liniach technologicznych. Potrzebujesz niezawodnej metody oceny tych wymiarów.

Stworzyliśmy ten przewodnik, aby rozwiązać dokładnie ten problem. Zapewnia kierownikom ds. zakupów i inżynierom zajmującym się rurociągami oparte na dowodach ramy oceny i wyboru specyfikacji SCH 10, SCH 40 i SCH 80. Odkryjesz, jak standardy ASME regulują te wymiary. Badamy również, w jaki sposób naprężenia operacyjne, media ścierne i ograniczenia budżetowe wpływają na ostateczny wybór materiału.

Kluczowe dania na wynos

• Zestawienie określa grubość ściany:Wraz ze wzrostem numeru harmonogramu (od 10 do 80) ściana staje się grubsza, średnica wewnętrzna maleje, a ciśnienie znamionowe wzrasta.

• SCH 10 przeznaczony jest do zastosowań niskociśnieniowych:Idealny do wrażliwych na koszty środowisk niskociśnieniowych, w których priorytetem jest redukcja masy.

• SCH 40 to uniwersalny standard:Najbardziej popularna specyfikacja dla ogólnych zastosowań przemysłowych, chemicznych i uzdatniania wody.

• SCH 80 jest przeznaczony do ekstremalnych obciążeń:Niezbędne w systemach wysokociśnieniowych, mediach silnie korozyjnych lub środowiskach wymagających znacznego naddatku na zużycie mechaniczne.

• Oznaczenie „S” ma znaczenie:W przypadku stali nierdzewnej po zestawieniach zwykle następuje litera „S” (np. SCH 40S), aby odróżnić je od standardów wymiarowych stali węglowej zgodnie z ASME B36.19.

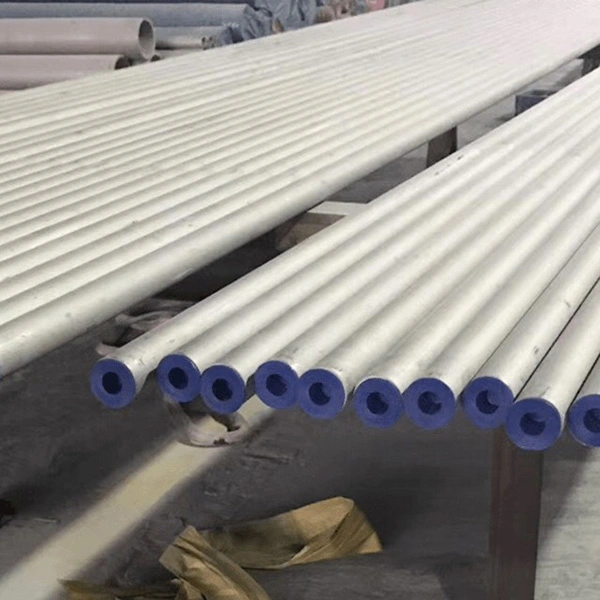

Zrozumienie standardów harmonogramu rur ze stali nierdzewnej

Inżynierowie muszą najpierw zrozumieć podstawowe standardy regulujące wymiary rurociągów. Amerykańskie Stowarzyszenie Inżynierów Mechaników (ASME) utrzymuje rygorystyczne ramy dotyczące produkcji. ASME B36.19 służy jako specyficzny standard wymiarowy dla każdegoRura ze stali nierdzewnej. Różni się to całkowicie od ASME B36.10. ASME B36.10 określa wymiary rur ze stali kutej i stali węglowej.

Stal nierdzewna posiada wyjątkową odporność na korozję i wytrzymałość na rozciąganie. Te właściwości umożliwiają producentom stosowanie cieńszych ścianek przy tych samych wartościach ciśnienia w porównaniu ze stalą węglową. ASME stworzyło normę B36.19, aby odzwierciedlić te doskonałe właściwości materiałowe. Zapobiega niepotrzebnemu zawyżaniu przez inżynierów grubości ścianki.

Często do numeru harmonogramu będzie dołączony przyrostek „S”. Oznaczenia takie jak 10S, 40S i 80S oznaczają te harmonogramy specyficzne dla stali nierdzewnej. Zestawienia standardowe i „S” doskonale pasują do mniejszych średnic zewnętrznych. Różnią się jednak znacznie w grubszych, większych rozmiarach. Rura SCH 40 ze stali węglowej większa niż NPS 12 ma inną grubość ścianki niż rura nierdzewna SCH 40S. Aby zagwarantować prawidłowy rozmiar, należy określić literę „S”.

Jedna z kluczowych rzeczywistości wdrożeniowych często dezorientuje młodszych inżynierów. Niezależnie od wybranegoharmonogram rur ze stali nierdzewnej, średnica zewnętrzna (OD) pozostaje absolutnie stała dla danego NPS. 2-calowa rura zawsze ma 2,375 cala na zewnątrz. Ponieważ OD pozostaje zamknięty, przyspieszenie harmonogramu powoduje ścisłe dodanie materiału do środka. Przejście z lekkiej ściany na bardzo ciężką ścianę zmniejsza średnicę wewnętrzną (ID). Ta wewnętrzna redukcja bezpośrednio zmniejsza objętość płynu. Zwiększa także prędkość płynu i tarcie wewnętrzne. Inżynierowie muszą obliczyć wpływ natężenia przepływu przed sfinalizowaniem projektów systemów.

SCH 10 kontra SCH 40 kontra SCH 80: Podstawowe różnice techniczne

OcenianieSCH 10 kontra SCH 40 kontra SCH 80wymaga jasnego zrozumienia ich różnic fizycznych. Każda klasyfikacja służy odrębnemu celowi operacyjnemu. Właściwy wybór optymalizuje żywotność systemu.

Załącznik 10 reprezentuje kategorię ścian lekkich. Charakteryzuje się znacznie cieńszymi ściankami. Maksymalizuje to wewnętrzną objętość niezbędną do transportu płynów. Oferuje również najniższą wagę na stopę liniową. Niższa waga oznacza niższe koszty materiałów i łatwiejszy montaż. Jednakże SCH 10 ma ścisłe ograniczenia. Zapewnia znacznie niższą tolerancję ciśnienia. Nigdy nie należy go używać w środowiskach silnie ściernych. Odsłonięte przewody SCH 10 są bardzo podatne na uszkodzenia mechaniczne. Uderzenie wózka widłowego może z łatwością wgniecić lub zmiażdżyć lekką rurę.

Harmonogram 40 służy jako standardowy koń pociągowy do ścian. Charakteryzuje się doskonale wyważoną grubością ścianek. Zestawienie to przedstawia optymalne przecięcie ciśnienia znamionowego, sztywności konstrukcyjnej i kosztu materiałów. Większość inżynierów domyślnie wybiera SCH 40 dla obiektów ogólnego przeznaczenia. Z łatwością radzi sobie ze średnim i wysokim ciśnieniem płynu. Wytrzymuje standardowe prędkości przepływu przemysłowego bez nadmiernego zużycia. Zapewnia wystarczającą wytrzymałość mechaniczną, aby przetrwać ruchliwe hale produkcyjne.

W kategorii bardzo ciężkich ścian dominuje Harmonogram 80. Charakteryzuje się najgrubszym profilem ściennym spośród trzech popularnych rozmiarów. Dodatek materiału sprawia, że ​​jest on znacznie cięższy. Inżynierowie budują linie SCH 80 specjalnie dla ekstremalnych PSI. Płynnie radzi sobie z agresywnymi wahaniami wysokiej temperatury. Zakłady przetwórcze przenoszące zawiesiny ścierne opierają się na SCH 80. Dodatkowa grubość działa jak kluczowy „naddatek na korozję”. Media mogą powoli powodować erozję wewnętrznej ściany przez dziesięciolecia, zanim rura osiągnie krytyczny punkt awarii.

Przejrzyj poniższe dane wymiarowe. Zapewnia namacalne porównanie rozmiarów NPS 2” i NPS 4” we wszystkich trzech standardowych harmonogramach.

Ramy decyzyjne: Dopasowanie harmonogramu do wymagań aplikacji

Nie można wybrać rozmiaru rury w oparciu o intuicję. Dynamika płynów i fizyka mechaniczna dyktują Twoje wymagania. Aby zapewnić bezpieczeństwo, inżynierowie polegają na ustrukturyzowanych ramach decyzyjnych.

Ocena ciśnienia roboczego i temperatury stanowi absolutną podstawę Twojego wyboru. Wymaganą grubość ścianki obliczamy korzystając ze wzoru Barlowa. To równanie określa ciśnienie wewnętrzne, jakie rura może bezpiecznie wytrzymać. Należy pomnożyć ciśnienie projektowe przez zewnętrzną średnicę rury. Następnie dzielisz ten produkt przez dwukrotność dopuszczalnego naprężenia materiału. Wynik daje minimalną wymaganą grubość ścianki. Zawsze należy zaokrąglić w górę do najbliższego standardowego harmonogramu.

Temperatura wprowadza tutaj ogromny czynnik ryzyka. Wysokie temperatury agresywnie zmniejszają zdolność ciśnieniową wszystkich metali. Rura SCH 40 pracująca w temperaturze 30°F utrzymuje znacznie większe ciśnienie niż dokładnie ta sama rura pracująca w temperaturze 800°F. Ciepło osłabia strukturę molekularną. Przed zatwierdzeniem jakiegokolwiek projektu należy sprawdzić krzywe obniżania wartości znamionowych temperatury ASME B31.3. System może wymagać SCH 80 po prostu do obsługi ciepła, nawet jeśli ciśnienie podstawowe wydaje się niskie.

Korozyjność mediów wymaga dokładnej oceny. Zakłady przetwórstwa chemicznego transportują bardzo agresywne płyny. Kwasy siarkowe i ścierne zawiesiny mineralne w sposób ciągły atakują wnętrze rury. Każdego dnia usuwają mikroskopijne warstwy metalu. Jeśli Twój system transportuje te nośniki, potrzebujesz naddatku na zużycie. SCH 80 zapewnia znacznie dłuższy cykl życia. Pozwala to na znaczną utratę materiału wewnętrznego, zanim ściana osiągnie krytyczną grubość zniszczenia. SCH 10 uległby całkowitej erozji w ułamku czasu.

Względy konstrukcyjne i obciążenia zewnętrzne są tak samo ważne jak ciśnienie wewnętrzne. Rury nie istnieją w próżni. Obejmują duże odległości między stojakami na rury a podporami konstrukcyjnymi. Grawitacja stale przyciąga metal i znajdujący się w nim ciężki płyn. Rury narażone na długie niepodparte rozpiętości wymagają sztywności SCH 40 lub SCH 80. SCH 10 nie ma wytrzymałości belki na duże rozpiętości. Może ugiąć się pod własnym ciężarem. Ponadto SCH 10 łatwo ulega zgnieceniu pod wpływem zewnętrznych uderzeń mechanicznych. Strefy przemysłowe o dużym natężeniu ruchu wymagają grubszych ścian wyłącznie w celu zewnętrznej ochrony fizycznej.

Realia zakupów: koszt, waga i skalowalność

Doskonałość inżynieryjna musi zawsze odpowiadać realiom zaopatrzenia. Budżety decydują o wykonalności projektu. Musisz zrozumieć, jak wybór harmonogramu wpływa na wyniki finansowe i harmonogram budowy.

Mnożniki kosztów materiałów natychmiast uderzają w Twój budżet. Producenci wyceniają metale przemysłowe ściśle według wagi. Modernizacja obiektu z SCH 40 do SCH 80 znacznie zwiększa liczbę funtów na stopę. Ta eskalacja bezpośrednio zwiększa koszty materiałów. Kupujesz więcej surowego stopu. Jeśli obliczenia ciśnienia wykażą, że SCH 40 jest odpowiedni, zakup SCH 80 marnuje krytyczny kapitał projektu.

Logistyka wysyłki i obsługi wprowadza drugorzędne warstwy kosztów. Weź pod uwagę kaskadowe skutki cięższych harmonogramów:

• Rosną faktury za fracht, ponieważ firmy logistyczne pobierają opłaty od tonażu.

• Do uniesienia rur na miejsce ekipy montażowe potrzebują cięższego sprzętu dźwigowego.

• Inżynierowie konstrukcyjni muszą zaprojektować mocniejsze i droższe regały nośne, aby utrzymać dodatkowy ciężar własny.

• Place składowania na miejscu wymagają wzmocnionego podłoża, aby zapobiec zapadaniu się ciężkich palet w błocie.

Czas spawania i montażu znacznie się zwiększa wraz z grubością ścianki. Grubsze ściany wymagają znacznie więcej pracy. Spawanie złącza SCH 80 wymaga szerszego skosu. Spawacze muszą wykonać wiele przejść, aby całkowicie wypełnić złącze. Zużywają droższy metal wypełniający. Intensywny dopływ ciepła wymaga dłuższych czasów chłodzenia pomiędzy przejściami. I odwrotnie, spawacze często mogą wykonać połączenie SCH 10 w jednym szybkim przejściu. Robocizna zwykle kosztuje więcej niż materiał. Aktualizacja harmonogramów zwiększa liczbę godzin pracy.

Dostępność zapasów decyduje o harmonogramie projektu. SCH 40S służy jako uniwersalny standard branżowy. Dystrybutorzy zaopatrują go w każdym większym magazynie na całym świecie. Zwykle możesz zabezpieczyć SCH 40S z dostawą następnego dnia. Jednakże SCH 10S i SCH 80S często wymagają dłuższych terminów realizacji. Staje się to szczególnie prawdziwe w przypadku określania mniej popularnych stopów, takich jak stal 316L lub stal duplex. Oczekiwanie sześciu tygodni na konkretną rurę grubościenną może wykoleić cały harmonogram budowy.

Lista krótkich dostawców rur ze stali nierdzewnej

Twoje obliczenia inżynieryjne nic nie znaczą, jeśli Twój dostawca dostarcza materiał niespełniający norm. Znalezienie niezawodnego partnera produkcyjnego gwarantuje integralność systemu. Musisz skrupulatnie kontrolować dostawców.

Weryfikacja zgodności stanowi pierwszą linię obrony. Nigdy nie kupuj rur bez zapoznania się z dokumentacją. Upewnij się, że dostawca dostarcza pełne raporty z testów młyna (MTR) dla każdej partii. Raporty te weryfikują dokładny skład chemiczny partii cieplnej. Potwierdzają również, że wymiary fizyczne ściśle odpowiadają tolerancjom ASME B36.19. Norma ogólnie dopuszcza tolerancję produkcyjną +/- 12,5% nominalnej grubości ścianki. Godny zaufania dostawca chętnie poda stawki MTR przed wysyłką.

Należy ocenić metody produkcji bez szwu i spawania. Wysokociśnieniowe, krytyczne zastosowania często wymagają rur bez szwu. Rury bez szwu nie mają wzdłużnego szwu spawalniczego, co eliminuje potencjalny punkt awarii. Wyjątkowo dobrze radzą sobie w warunkach ekstremalnego stresu. Jednak bezproblemowa produkcja kosztuje znacznie więcej. W wielu nowoczesnych zastosowaniach wykorzystuje się rury zgrzewane elektrycznie (ERW). Spawany SCH 40 jest w zupełności wystarczający dla większości procesów przemysłowych, pod warunkiem, że fabryka posiada odpowiednią atestację. Wymagaj dowodu 100% badań rentgenowskich wszystkich spawów.

Przeprowadzenie czystego procesu zakupowego wymaga precyzji. Skompiluj szczegółoweRequest for Quote (RFQ)wysłać do wybranych dostawców. Jasna komunikacja zapobiega kosztownym zwrotom. Uwzględnij te dokładne parametry w swoim zapytaniu ofertowym:

1. Całkowity materiał liniowy:Należy uwzględnić 5% nadwyżki na odpady z cięcia i montażu w terenie.

2. Gatunek stopu:Określ dokładne gatunki, np. 304, 304L, 316 lub 316L.

3. Nominalny rozmiar rury (NPS):Wyraźnie określ standardowy rozmiar.

4. Szczegółowy harmonogram:Wyraźnie podaj oznaczenie „S” (10S, 40S lub 80S).

5. Wymagania dotyczące wykończenia końcowego:Wskaż, czy potrzebujesz końcówek gładkich, końcówek skośnych do spawania lub końcówek gwintowanych.

Wniosek

Wybór prawidłowego harmonogramu rur jest ćwiczeniem mającym na celu zrównoważenie bezpieczeństwa systemu z efektywnością kapitałową. Fizyka transportu płynów będzie dyktować wymagania podstawowe. Domyślne ustawienie SCH 80 automatycznie marnuje cenny budżet i wydłuża czas instalacji. I odwrotnie, niezastosowanie się do SCH 10 wyłącznie w celu zaoszczędzenia pieniędzy grozi katastrofalną awarią pod presją.

Oceń dokładnie ciśnienie wewnętrzne, ścieralność mediów i obciążenia strukturalne. Dopasuj te zmienne do ustalonych standardów ASME B36.19. Zawsze uruchamiaj wzór Barlowa, aby zweryfikować swoje założenia.

Podejmij działania w ramach swojego projektu już dziś. Poproś swoich wewnętrznych inżynierów konstrukcyjnych o potwierdzenie wszystkich obliczeń ciśnienia w wysokiej temperaturze. Po weryfikacji skontaktuj się ze swoim zespołem sprzedaży i technicznym. Przeglądaj aktualną dostępność zapasów, żądaj stawek MTR i zabezpiecz cenę swojego projektu, zanim koszty surowców ulegną wahaniom.

Często zadawane pytania

P: Czy Załącznik 40 oznacza, że ​​rura ma grubość 40 milimetrów?

O: Nie. Numer zestawienia jest bezwymiarowym odniesieniem do wzoru na grubość ścianki opartego na wartościach ciśnienia. Nie jest to pomiar bezwzględny w milimetrach ani calach. Rzeczywista grubość rury Schedule 40 zmienia się w zależności od jej nominalnego rozmiaru rury (NPS).

P: Czy mogę mieszać SCH 40 i SCH 80 w tym samym systemie rurociągów?

Odpowiedź: Tak, ale maksymalne ciśnienie znamionowe systemu będzie ograniczane przez najsłabsze ogniwo, czyli sekcję SCH 40. Ponadto punkty przejścia będą miały niedopasowane średnice wewnętrzne. Ten stopień we wnętrzu rury może powodować poważne turbulencje przepływu i lokalną erozję.

P: Jaka jest różnica między SCH 40 i SCH 40S?

Odp.: SCH 40 to norma wymiarowa stali węglowej zdefiniowana w ASME B36.10. SCH 40S to norma dotycząca stali nierdzewnej podlegająca normie ASME B36.19. W przypadku rur o mniejszych średnicach ich wymiary są identyczne. Różnią się jednak znacznie grubością ścianki przy większych średnicach zewnętrznych.

P: O ile cięższy jest SCH 80 w porównaniu do SCH 40?

Odp.: Choć dokładna różnica w masie zależy od konkretnego nominalnego rozmiaru rury, rura ze stali nierdzewnej SCH 80 jest zazwyczaj od 30% do 50% cięższa na stopę niż rura SCH 40. Ten wzrost masy jest bezpośrednio powiązany ze zwiększoną grubością ścianki wymaganą w zastosowaniach ekstremalnie ciśnieniowych.
