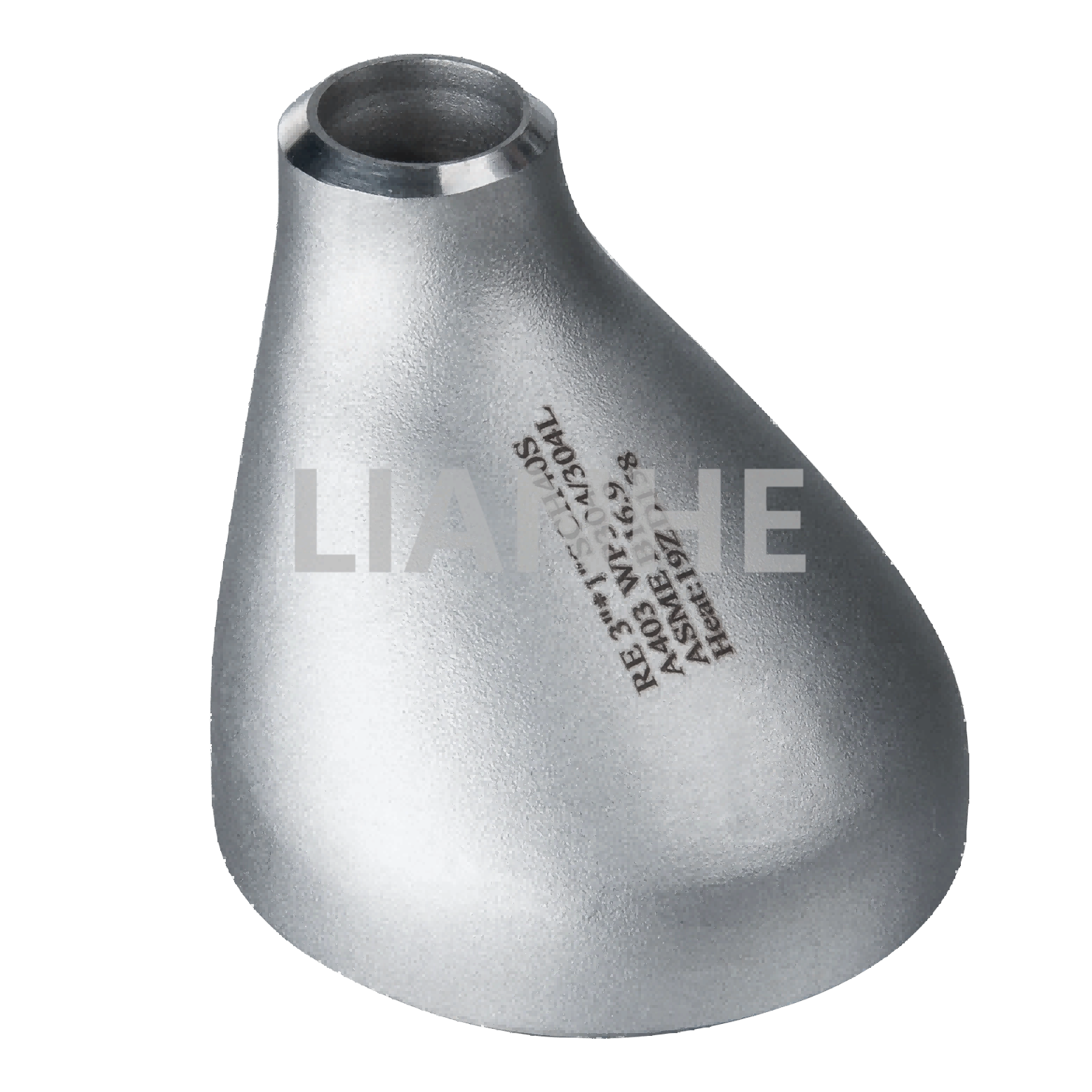

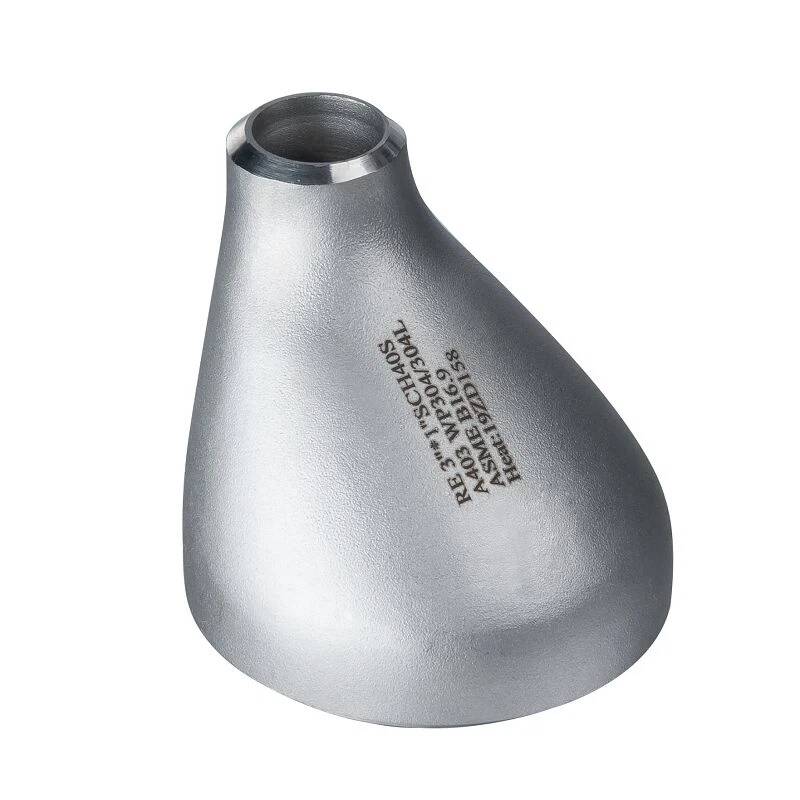

Mimośrodowy reduktor ze spoiną doczołową ze stali nierdzewnej do systemów rurociągów z mieszanymi mediami

Przegląd

Wysokowydajny mimośrodowy reduktor BW (zgrzewany doczołowo) ze stali nierdzewnej to wyspecjalizowana łącznik rurowy przeznaczony do łączenia rur o różnych średnicach w systemach przenoszących mieszaniny gaz-ciecz, minimalizując gromadzenie się powietrza i straty ciśnienia. Reduktor ten, wykonany z bezszwowej stali nierdzewnej 304 lub 316, ma mimośrodową konstrukcję (przesunięta linia środkowa) i końcówki do spawania, dzięki czemu idealnie nadaje się do rurociągów poziomych, w których zatrzymanie cieczy ma kluczowe znaczenie.

Cechy

Korzyści z ekscentrycznego projektu:

Asymetryczny kształt (płaska góra, zakrzywiony dół) zapobiega gromadzeniu się gazu w liniach poziomych, ograniczając przepływ ślimakowy i poprawiając stabilność przepływu w układach dwufazowych.

Płynny promień przejścia (1,5x średnica rury) zapewnia przepływ laminarny, przy stracie ciśnienia o 15% niższej niż w przypadku standardowych reduktorów koncentrycznych w przepływach zdominowanych przez gaz.

Solidna konstrukcja materiałowa:

Stal nierdzewna ASTM A312 (304/316) z wyżarzaniem rozpuszczającym w celu uzyskania jednolitej mikrostruktury, odpornej na pękanie korozyjne naprężeniowe w środowiskach o wysokim pH i chlorkach.

Dopuszczalne dla ciśnień roboczych do 2000 PSI (stal nierdzewna 316, harmonogram 80) i temperatur od -196°C (LNG) do 650°C (para).

Precyzyjne końcówki spawalnicze:

Końcówki doczołowe zgodne z ANSI B16.25, umożliwiające wykonywanie spoin z pełną penetracją rur klasy 40/80, z opcjonalnym badaniem radiograficznym (RT) w zastosowaniach krytycznych.

Dostępne w rozmiarach od 2” do 36” NPS, z typowymi przełożeniami redukcyjnymi (np. 10” do 8”, 6” do 4”) i rozmiarami niestandardowymi na żądanie.

Odporność na korozję i zużycie:

Wariant stali nierdzewnej 316 ze stopem molibdenu jest odporny na wżery w wodzie morskiej i mediach kwaśnych, natomiast stal 304 idealnie nadaje się do ogólnych zastosowań przemysłowych.

Aplikacja

Idealny do systemów rurociągów z przepływem dwufazowym i poziomych:

Wydobycie ropy i gazu: Zmniejszenie średnic w rurociągach i separatorach głowicy odwiertu, zapobieganie zatrzymywaniu gazu w ciągach poziomych w celu utrzymania wydajnej produkcji.

Systemy HVAC: Łączenie sieci wody lodowej o dużej średnicy z mniejszymi wężownicami w budynkach komercyjnych, z mimośrodową konstrukcją minimalizującą tworzenie się pęcherzyków powietrza.

Przetwarzanie chemiczne: Przejście pomiędzy wylotami kolumn destylacyjnych a rurami przesyłowymi w rafineriach, zapewniające płynny przepływ mieszanin para-ciecz.

Inżynieria morska: Zmniejszenie rozmiarów przewodów zęzowych i balastowych na statkach, przy użyciu stali nierdzewnej 316 odpornej na korozję słoną i obciążenie dynamiczne.

Często zadawane pytania

P: W jaki sposób ekscentryczna konstrukcja zapobiega gromadzeniu się gazu??

A:Płaska górna powierzchnia umożliwia przepływ gazu wzdłuż górnej części rury, podczas gdy ciecz pozostaje na dole, ograniczając przepływ ślimaka w instalacjach poziomych.

P: Czy ten reduktor może być stosowany w rurociągach pionowych??

A:Chociaż jest przeznaczony głównie do użytku poziomego, można go instalować pionowo, chociaż reduktory koncentryczne są bardziej odpowiednie do zastosowań pionowych.

P: Jakie jest zalecane przygotowanie do spawania dla grubościennych reduktorów?

A:W przypadku ścian o średnicy >12 mm należy zastosować rowek J lub U, aby zapewnić pełną penetrację, zgodnie z wytycznymi spawania ASME BPVC sekcja IX.

P: Czy istnieją opcje niemagnetyczne do wrażliwych zastosowań??

A:Tak, stal nierdzewna 316L zapewnia niską przenikalność magnetyczną, odpowiednią do stosowania w pobliżu separatorów magnetycznych i sprzętu MRI.
