Kolano BW 90DEG SR ze stali nierdzewnej o wysokiej wytrzymałości do systemów kompaktowych

Przegląd

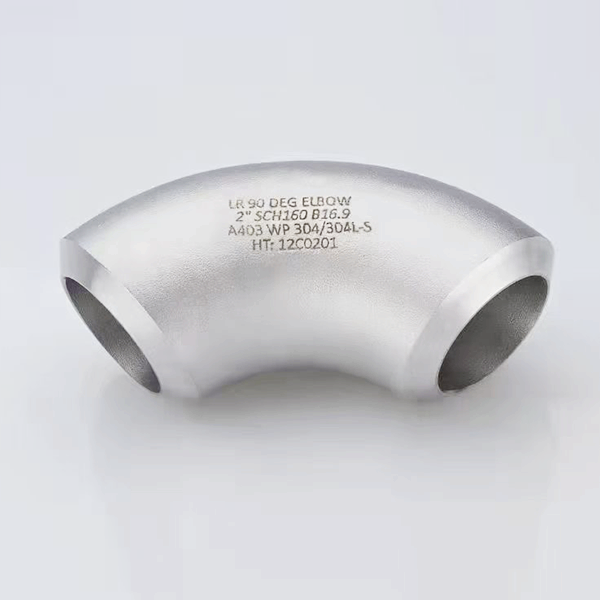

Kolano 90 stopni SR (krótki promień) ze stali nierdzewnej o wysokiej wytrzymałości BW (spawane doczołowo) to zajmująca mało miejsca łącznik rurowy przeznaczony do kompaktowych przemysłowych systemów rurociągów, w których krytyczna jest minimalna przestrzeń instalacyjna. Kolano to, wykonane ze stali nierdzewnej 304 lub 316, ma promień 1,0D i końcówki do spawania (zgodne z ANSI B16.25), równoważąc integralność strukturalną z wydajnością wymiarową w ciasnych układach.

Cechy

Przestrzenna konstrukcja:

Promień gięcia o małym promieniu (1,0D) (np. 102 mm dla 4-calowego NPS) zmniejsza długość instalacji o 30% w porównaniu z kolankami LR, co jest idealne w przypadku zatłoczonych maszynowni i platform wiertniczych.

Końcówki do spawania doczołowego z precyzyjnym skosem (37,5°) do spoin z pełną penetracją, zgodne z ASME B16.9 i odpowiednie zarówno do ręcznych, jak i zautomatyzowanych procesów spawania.

Materiały o wysokiej wydajności:

stal nierdzewna 304 (ASTM A312) do ogólnego użytku przemysłowego; Stal nierdzewna 316 (ASTM A316) do środowisk korozyjnych, o minimalnej granicy plastyczności 205 MPa.

Obrobione cieplnie (wyżarzane w roztworze) w celu uzyskania jednolitej mikrostruktury, zwiększającej odporność na pękanie korozyjne naprężeniowe w zastosowaniach o wysokim pH.

Wartości ciśnienia i temperatury:

Dopuszczalne dla ciśnień roboczych do 2000 PSI (stal nierdzewna harmonogramu 80, 316) i temperatur od -46°C do 650°C, odpowiednie do instalacji parowych, olejowych i gazowych.

Wzmocniona grubość ścianki na zgięciu (standard 1,1x) kompensuje zwiększone naprężenia w konstrukcjach o małym promieniu, zapewniając długoterminową niezawodność.

Jakość i zgodność:

100% kontrola wizualna i wymiarowa, z opcjonalnym testem hydrostatycznym (1,5x MAWP) i inspekcją magnetyczno-proszkową (MPI) w zastosowaniach krytycznych.

Dostępne w rozmiarach od 1” do 12” NPS, z niestandardowymi powłokami (np. epoksydowymi, PTFE) zapewniającymi lepszą ochronę przed korozją w środowiskach morskich.

Aplikacja

Idealny do systemów przemysłowych i komercyjnych o ograniczonej przestrzeni:

Ropa naftowa i gaz na morzu: Kompaktowe rurociągi w modułach platform i kolektorach podmorskich, wykonane ze stali nierdzewnej 316 odpornej na korozję H2S i wodę morską.

Turbiny elektrowni: Linie parowe w obudowach turbin gazowych, gdzie ograniczona przestrzeń wymaga ciasnych zakrętów bez uszczerbku dla ciśnienia znamionowego.

Maszyny Przemysłowe: Linie hydrauliczne i smarownicze w prasach i wtryskarkach, o konstrukcji o małym promieniu, umożliwiającej bliskość ruchomych części.

Budynki Handlowe: Linie kondensatu HVAC w pustych przestrzeniach sufitowych i pionach, redukujące wymagania przestrzenne w konstrukcjach wielokondygnacyjnych.

Często zadawane pytania

P: Czy kolano SR nadaje się do zastosowań o dużym przepływie??

A:Chociaż kolanka SR zwiększają turbulencje w porównaniu do kolanek LR, nadają się one do umiarkowanych natężeń przepływu; używaj kolanek LR w systemach o dużej prędkości (liczba Reynoldsa > 40 000).

P: Czy tych kolanek można używać w strefach sejsmicznych??

A:Tak, ale należy skonsultować się z inżynierem konstrukcyjnym w sprawie dodatkowych wymagań dotyczących stężeń, ponieważ kolanka o małym promieniu mogą podlegać większym naprężeniom podczas wstrząsów sejsmicznych.

P: Jaki jest minimalny zalecany odstęp podpór rurowych dla kolanek SR?

A:Rozstaw powinien wynosić 50% zalecanego rozstawu kolanek LR, aby zminimalizować ugięcie i naprężenia na zgięciu, szczególnie w biegach poziomych.

P: Czy dostępne są powłoki ognioodporne??

A:Tak, można zastosować pęczniejące powłoki ognioodporne (zgodne z ASTM E119), zapewniające 2-godzinną odporność ogniową dla krytycznych połączeń rurociągów.
