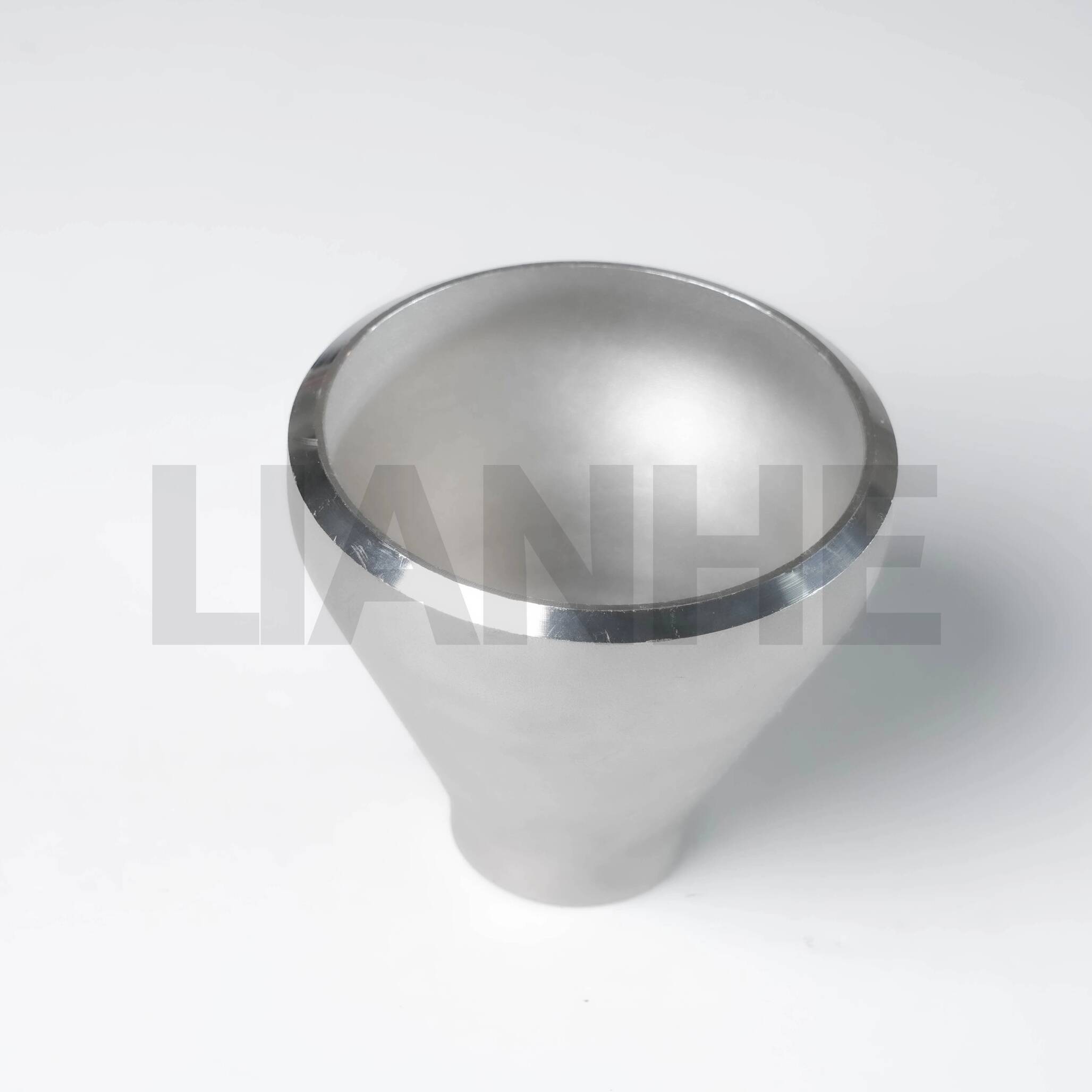

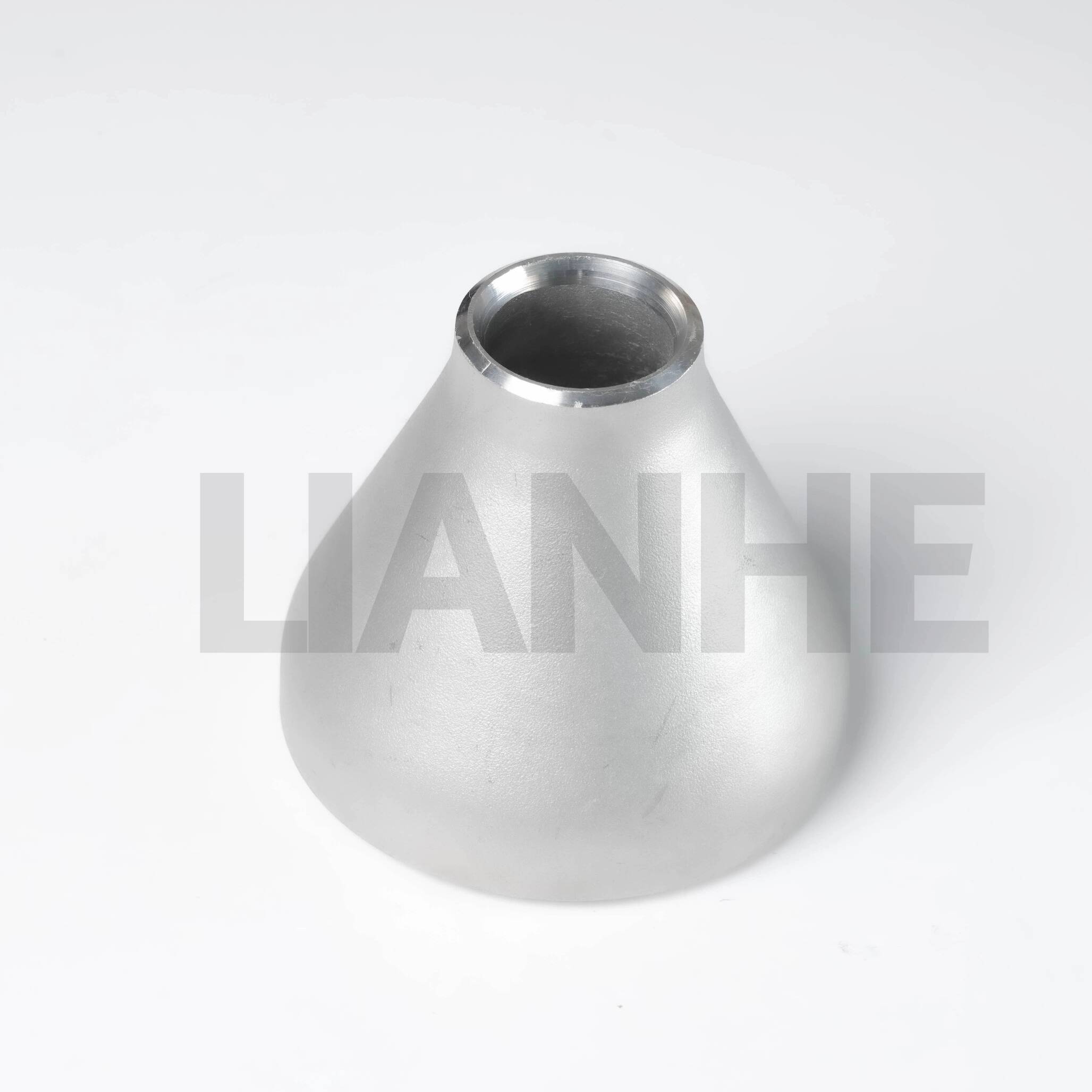

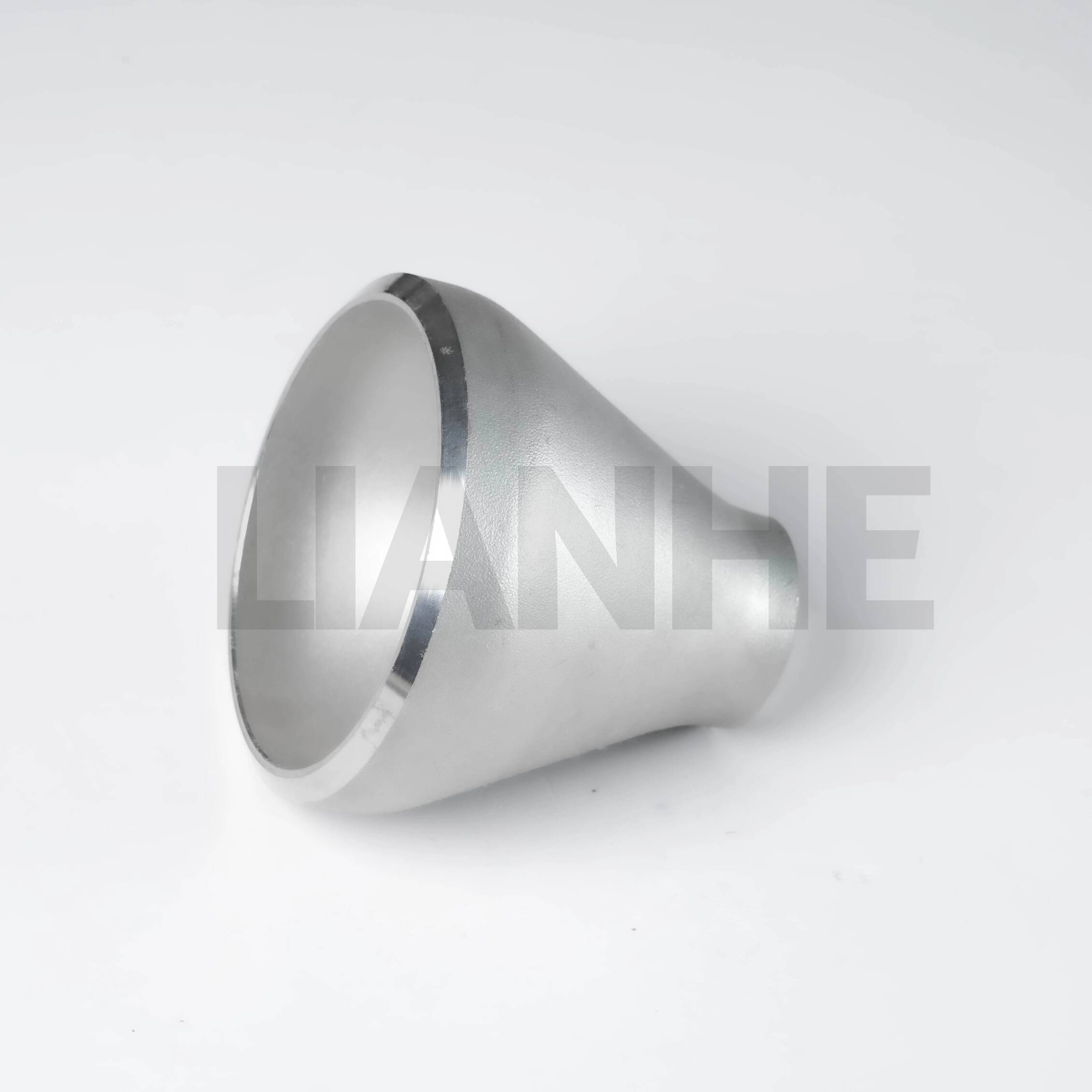

Wysokociśnieniowy koncentryczny reduktor BW ze stali nierdzewnej do systemów rurociągów

Przegląd

Wysokociśnieniowy koncentryczny reduktor BW (zgrzewany doczołowo) ze stali nierdzewnej to precyzyjnie zaprojektowana łącznik rurowy przeznaczony do łączenia rur o różnych średnicach w układach wysokociśnieniowych i wysokotemperaturowych, przy jednoczesnym zachowaniu płynnego przepływu i integralności strukturalnej. Wykonany z bezszwowej stali nierdzewnej 304 lub 316, ten reduktor ma koncentryczną konstrukcję (jednolita grubość ścianki) i końcówki spawane doczołowo, dzięki czemu idealnie nadaje się do zastosowań wymagających minimalnych turbulencji i koncentracji naprężeń.

Cechy

Bezszwowa konstrukcja premium:

Wykonane ze stali nierdzewnej ASTM A312 (304 do użytku ogólnego, 316 do mediów korozyjnych), o minimalnej wytrzymałości na rozciąganie 515 MPa i granicy plastyczności 205 MPa.

Bezszwowy korpus eliminuje słabe punkty, przystosowany do ciśnień roboczych do 2500 PSI (stal nierdzewna 80, 316) i temperatur od -46°C do 815°C.

Zalety konstrukcji koncentrycznej:

Jednolita redukcja średnicy (np. z 6” na 4”) zapewnia symetryczne przejście przepływu, redukując turbulencje o 20% w porównaniu do reduktorów mimośrodowych, idealnych do systemów zdominowanych przez ciecz.

Gładka powierzchnia wewnętrzna (Ra ≤1,6 μm) minimalizuje straty ciśnienia i zapobiega gromadzeniu się osadów w rurociągach.

Zgodność instalacji:

Końcówki do spawania doczołowego ze skosem 37,5° spełniają normy ANSI B16.25 i ASME B16.9, odpowiednie do procesów spawania metodą GTAW (TIG) i GMAW (MIG) w rurociągach o znaczeniu krytycznym.

Dostępne w rozmiarach od 1" do 48" NPS, z przełożeniami redukcyjnymi od 2:1 do 4:1, kompatybilne z rurami harmonogramu 40/80/160.

Odporność na korozję:

Wariant stali nierdzewnej 316 z zawartością 3,5% molibdenu jest odporny na wżery w środowiskach bogatych w chlorki (np. woda morska, solanka), a pasywowana powierzchnia wydłuża żywotność o 30%.

Aplikacja

Idealny do rurociągów przemysłowych wymagających płynnych przejść średnic:

Przesył ropy i gazu: Zmniejszanie rozmiarów rur w gazociągach wysokociśnieniowych i liniach technologicznych rafinerii, zgodnie z NACE MR0175 dla obsługi gazów kwaśnych.

Wytwarzanie energii: Łączenie turbin parowych z przewodami kondensatu o mniejszej średnicy w instalacjach cieplnych, ze stali nierdzewnej 304 odpornej na utlenianie w temperaturze 550°C.

Przetwarzanie chemiczne: Przejście między wlotami/wylotami reaktorów w środowiskach korozyjnych, spełniające standardy cGMP dotyczące powierzchni zmywalnych w produkcji farmaceutycznej.

Uzdatnianie wody: Zmniejszanie średnic w wysokoprzepływowych pompach wodociągowych i ściekowych, ze stali nierdzewnej 316 odpornej na chlorowaną wodę i cząstki ścierne.

Często zadawane pytania

P: Kiedy powinienem użyć reduktora koncentrycznego czy ekscentrycznego?

A:W przypadku systemów zawierających wyłącznie ciecz należy stosować reduktory koncentryczne, aby zachować symetrię przepływu; reduktory mimośrodowe są lepsze w przypadku mieszanin gazowo-cieczowych, aby zapobiec powstawaniu kieszeni powietrznych.

P: Czy ten reduktor może być stosowany w rurociągach pionowych??

A:Tak, redukcje koncentryczne nadają się do montażu pionowego, ale zapewniają odpowiednie podparcie, aby uniknąć naprężeń na złączach spawanych.

P: Jaka jest minimalna grubość ścianki reduktorów harmonogramu 160?

A:Grubość ścianki różni się w zależności od rozmiaru (np. 1" harmonogram 160 ma ściankę 3,73 mm), szczegółowo opisano w ASME B16.9 w celu uzyskania dokładnych wartości ciśnienia znamionowego.

P: Czy dostępne są niestandardowe przełożenia redukcyjne?

A:Tak, niestandardowe przełożenia (np. 3” do 1,5”) mogą być produkowane na zamówienie, a czas realizacji wynosi zazwyczaj 10–15 dni roboczych.
