Rozmiar: 1/4" do 4" (DN8-DN100)
Port: Pełny otwór;
Zakończ połączenie: Gwint żeński/męski BSPT BSP NPT, DIN259/2999,ISO 228
Proces:Korpus odlewniczy inwestycyjny - obróbka tokarska CNC.
Ciśnienie robocze: 1000PSI dla WOG-a.
Ciśnienie próbne hydrostatyczne:1500 psi
Regulowane uszczelnienie trzpienia
Uszczelki i gniazda z czystego teflonu
Zakres temperatur: -60 do 450°

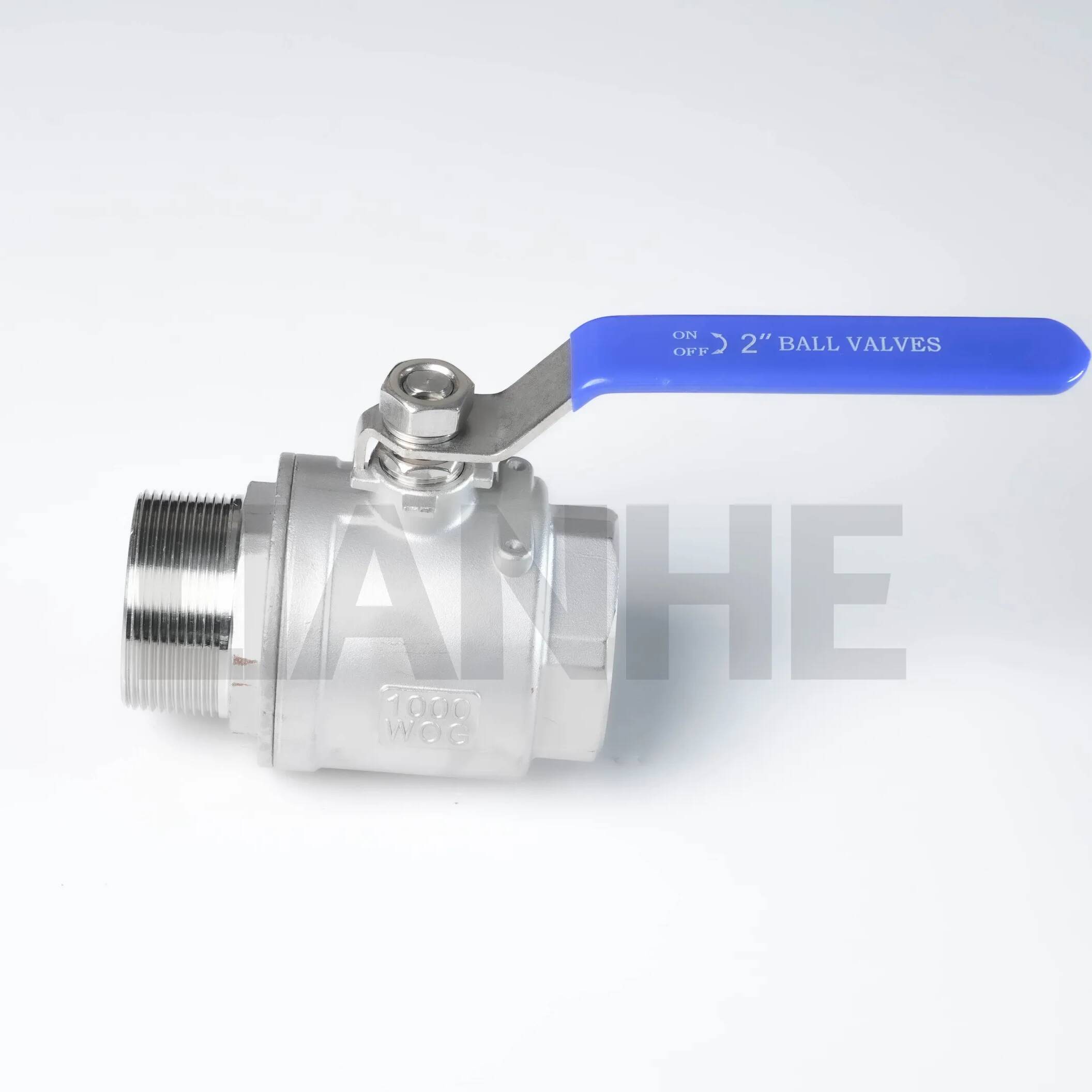

Wytrzymały, 2-częściowy gwintowany zawór kulowy F/M ze stali nierdzewnej to solidne rozwiązanie w zakresie kontroli przepływu, przeznaczone do zastosowań przemysłowych wymagających wysokiego ciśnienia i wysokiej korozji. Zawór ten, wykonany ze stali nierdzewnej 316, posiada gwinty wewnętrzne i męskie NPT (ANSI B1.20.1) oraz konstrukcję z pełnym przelotem, co zapewnia niezawodne działanie w trudnych warunkach, gdzie trwałość i odporność na wycieki są krytyczne.
Konstrukcja klasy przemysłowej:
Korpus ze stali nierdzewnej 316 (ASTM A316) z zawartością 3,5% molibdenu, zapewniający o 50% lepszą odporność na wżery chlorkowe niż stal nierdzewna 304.
Dwuczęściowa konstrukcja z całkowicie hartowanym trzpieniem (HRC 35-40) i wzmocnionym elementem ustalającym gniazda, wytrzymuje ciśnienie robocze 1500 PSI i żywotność 10 000 cykli.
Wydajność przepływu przy pełnym otworze:
Nieograniczona droga przepływu (otwór równy średnicy rury) zmniejsza spadek ciśnienia o 25% w porównaniu do zaworów o zmniejszonym otworze przelotowym, co jest idealne dla systemów o dużym przepływie (np. 50 GPM dla zaworów 2").
Gniazdo PTFE z pierścieniem zapobiegającym wyciskaniu zapewnia bąbelkoszczelne odcięcie (API 598) i działanie przy niskim momencie obrotowym (≤15 N·m dla zaworów 2") nawet po 5 latach pracy.
Siła połączenia gwintowego:
Gwinty żeńskie NPT (wlot) i męskie NPT (wylot) do bezpiecznego mocowania rur, kompatybilne z rurami stalowymi, mosiężnymi i PCV, z opcjonalnymi rowkami uszczelniającymi gwinty dla zwiększenia odporności na wycieki.
Wytrzymałe koło ręczne (aluminium lub stal nierdzewna) zapewnia o 30% większą dźwignię momentu obrotowego niż standardowe dźwignie, odpowiednie do ręcznej obsługi w trudno dostępnych miejscach.
Ekstremalna odporność na warunki środowiskowe:
Zakres temperatur: -40°C do 260°C (gniazdo RPTFE), odpowiednie do cieczy kriogenicznych, gorącego oleju i rozpuszczalników chemicznych.
Zgodny z normą NACE MR0175 dotyczącą obsługi gazów kwaśnych, dzięki czemu idealnie nadaje się do zastosowań w przemyśle naftowym i gazowym o stężeniach H2S ≤3000 PPM.
Idealny do wymagających środowisk przemysłowych:
Poszukiwanie ropy i gazu: Sterowanie wł./wył. w liniach próbkowania głowicy odwiertu i systemach wtrysku chemikaliów, ze stalą nierdzewną 316 odporną na korozję siarkowodoru.
Przetwarzanie chemiczne: Postępowanie z agresywnymi mediami, takimi jak kwas siarkowy, wodorotlenek sodu i rozpuszczalniki organiczne w reaktorach i kolumnach destylacyjnych.
Inżynieria morska: Systemy balastowe słonowodne i rurociągi platform morskich wytrzymujące ciągłe narażenie na działanie wody morskiej i atmosfery morskiej.
Wytwarzanie energii: Wysokociśnieniowe linie wody zasilającej i odwadniacze w instalacjach z cyklem kombinowanym, odporne na szybkie cykle termiczne i erozję cząstek.
P: Czy zawór można zautomatyzować za pomocą siłownika?
A:Tak, platforma montażowa ISO 5211 (opcjonalna) umożliwia bezpośrednie podłączenie siłowników elektrycznych/pneumatycznych do zdalnego sterowania.
P: Jaki jest zalecany uszczelniacz do gwintów do zastosowań chemicznych?
A:Użyj uszczelniacza na bazie PTFE odpornego na media; zapoznaj się z naszą kartą danych technicznych, aby zapoznać się z tabelami kompatybilności chemicznej.
P: Jak sprawdzić zużycie gniazda w zastosowaniach krytycznych?
A:Wykonuj coroczny test pęcherzykowy (ciśnienie powietrza 5 PSI) i sprawdzaj, czy nie ma wycieków; wymienić gniazda, jeśli wyciek przekracza standardy API 598.
P: Czy zawór nadaje się do mediów ściernych??
A:Tak, ale należy zainstalować filtr siatkowy przed filtrem w celu odfiltrowania cząstek > 50 μm i rozważyć zastosowanie gniazda metal-metal w celu wydłużenia trwałości.
