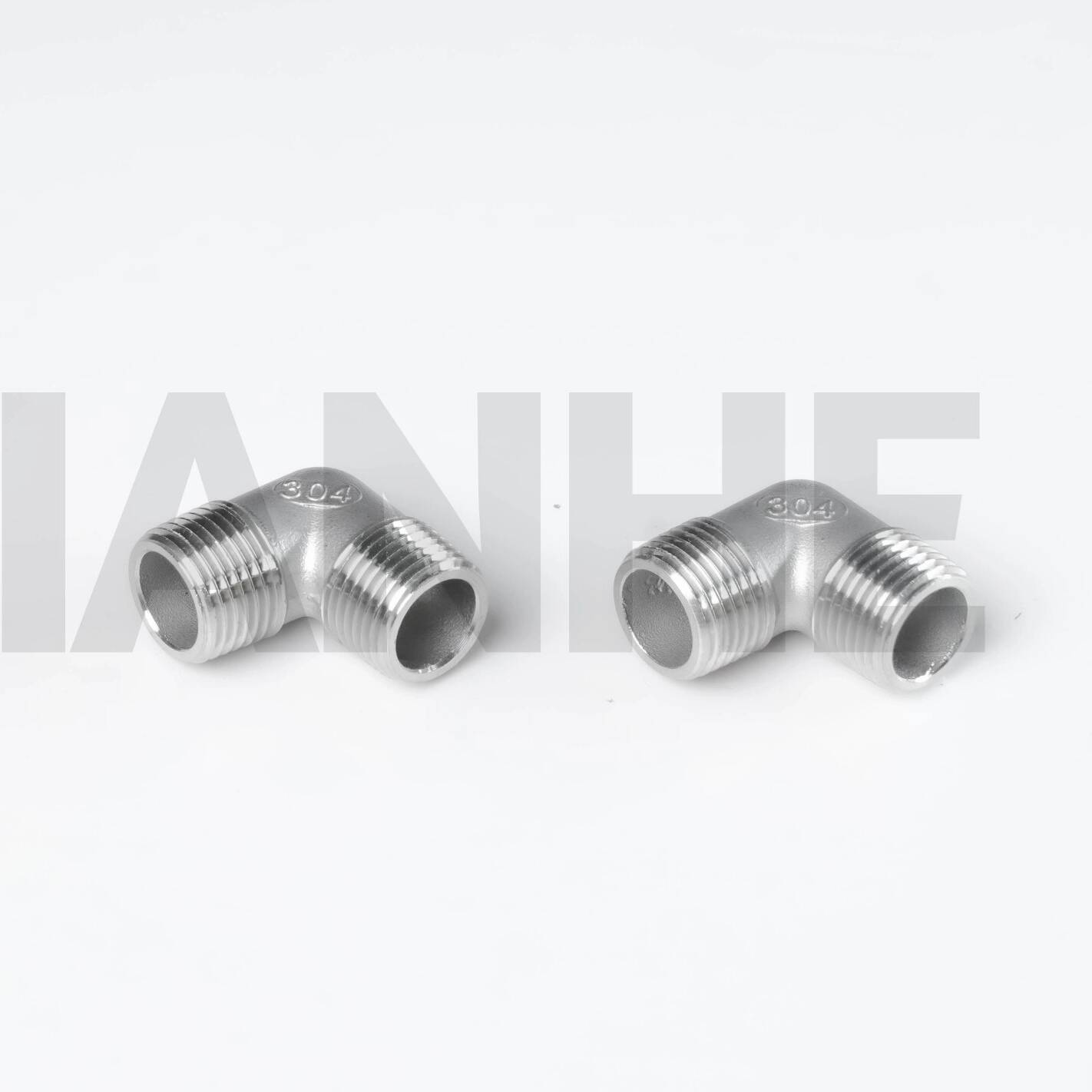

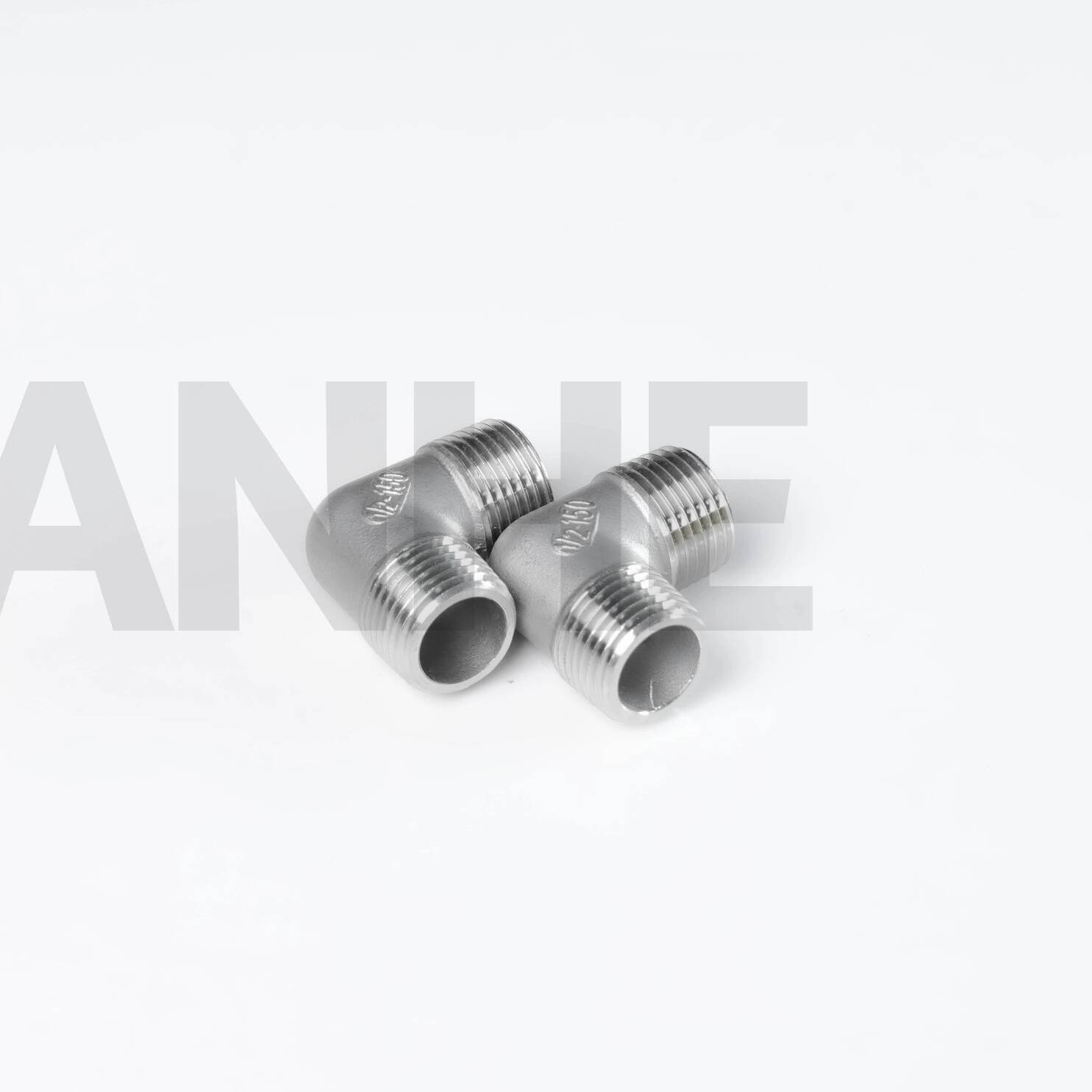

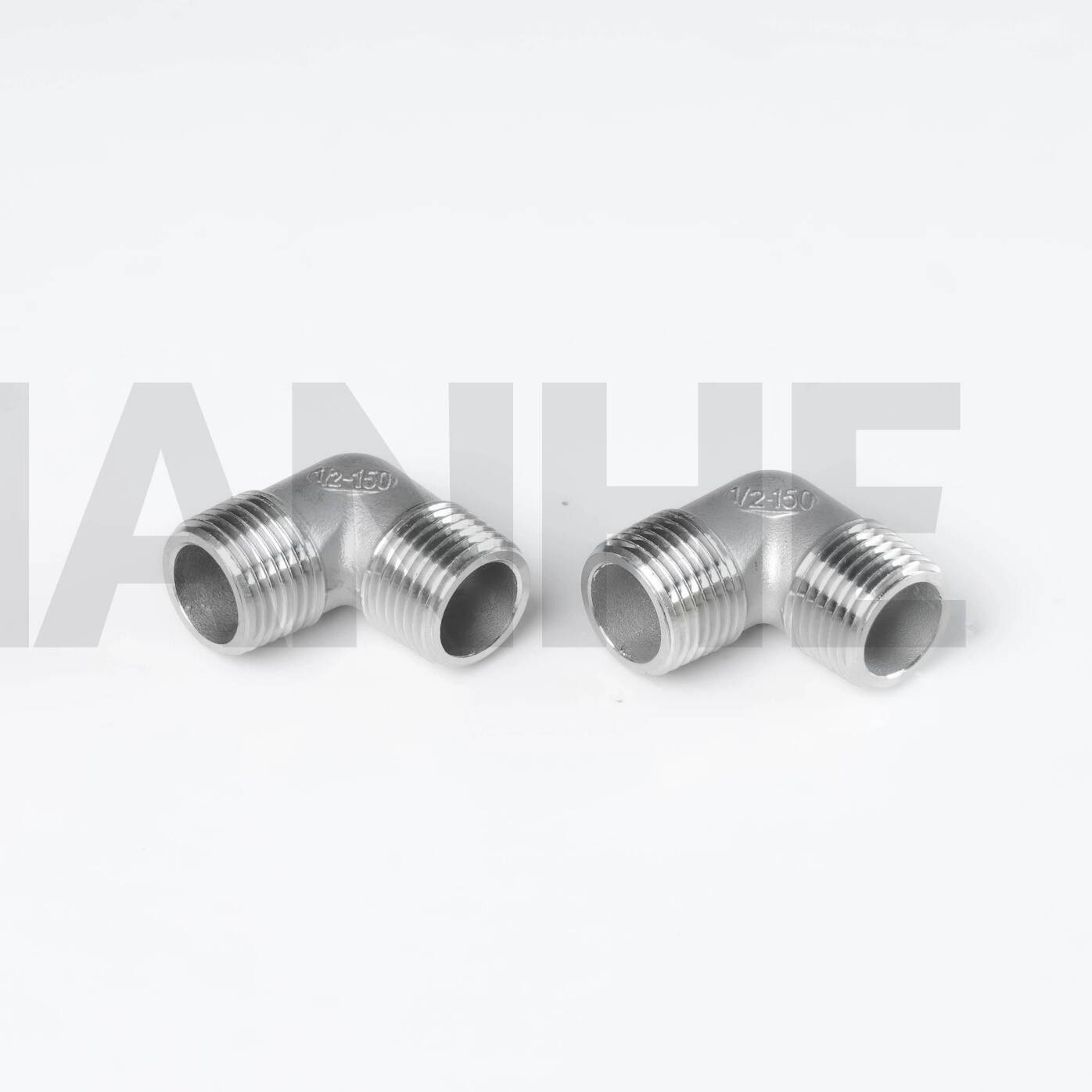

Wysokociśnieniowe złącza kolankowe ze stali nierdzewnej 150 # 90DEG

Przegląd

Wysokociśnieniowe kolanka gwintowane ze stali nierdzewnej 150 # 90 stopni to precyzyjnie zaprojektowane łączniki rurowe zaprojektowane do zmiany kierunku w wysokociśnieniowych systemach gwintowanych, zapewniając jednocześnie szczelne połączenia i stabilność konstrukcyjną. Te kolanka, wykonane ze stali nierdzewnej 304 lub 316, posiadają gwinty NPT (ANSI B1.20.1) i promień 1,5D, idealnie nadają się do zastosowań przemysłowych i komercyjnych wymagających zarówno wytrzymałości, jak i odporności na korozję.

Cechy

Wysokiej jakości materiał i gwintowanie:

Wykonane ze stali nierdzewnej ASTM A312 (304 lub 316), o minimalnej wytrzymałości na rozciąganie 515 MPa i wydłużeniu ≥30% w celu zapewnienia odporności na uderzenia w scenariuszach wysokiego ciśnienia.

Gwinty żeńskie NPT (kąt 60°, 11,5 zwoju na cal dla rozmiarów 1/2"-2") obrobione maszynowo z tolerancją ±0,05 mm, testowane pod ciśnieniem roboczym 1,5x (150 PSI dla wartości znamionowej 150#).

Optymalizacja przepływu i naprężenia:

Promień linii środkowej 1,5D (zgodny z ANSI B16.11) zmniejsza opory przepływu i turbulencje, osiągając wartości Cv o 10% wyższe niż w przypadku standardowych kolanek o małym promieniu.

Wzmocniona część piętowa i palcowa (1,2x grubość ścianki) wytrzymuje rozszerzalność cieplną i wibracje, co ma kluczowe znaczenie dla połączeń pomp i sprężarek.

Wszechstronna kompatybilność:

Łączy się z rurami ze stali węglowej, stali nierdzewnej i tworzyw sztucznych z gwintami NPT, odpowiednimi do zastosowań w powietrzu, wodzie, oleju i niekorozyjnych gazach.

Dostępne w rozmiarach od 1/8” do 4” NPS, z opcjami harmonogramu 40 (ciśnienie standardowe) i harmonogramu 80 (wysokie ciśnienie) (do 3000 PSI dla harmonogramu 80).

Zgodność i wykończenie:

Spełniają normy ASME B16.11 i MSS SP-83, z opcjonalnym elektropolerowaniem (Ra ≤0,8 μm) dla systemów o wysokiej czystości w przemyśle farmaceutycznym i półprzewodników.

Pasywowana powierzchnia (dla kolanek 316) ogranicza wymywanie jonów metali, zapewniając zgodność z FDA 21 CFR część 177 dla zastosowań w przemyśle spożywczym.

Aplikacja

Idealny do środowisk wysokociśnieniowych i korozyjnych:

Hydraulika przemysłowa: Przekierowywanie płynu hydraulicznego w maszynach i systemach automatyki, z 316 kolankami odpornymi na degradację pod wpływem dodatków do oleju.

Systemy HVAC: Linie kondensatu i czynnika chłodniczego w budynkach komercyjnych z kolankami 304 zapewniającymi niezawodne połączenia w wilgotnym środowisku.

Laboratoria chemiczne: Linie do przesyłu substancji chemicznych o wysokiej czystości, z elektropolerowanymi kolankami 316, minimalizującymi ryzyko zanieczyszczenia w systemach dostarczania odczynników.

Sprzęt morski: Łączenie pokładowych przewodów słodkiej wody i paliwa ze stali nierdzewnej 316 odpornej na słoną wodę i korozję przez ponad 10 lat.

Często zadawane pytania

P: Czy tych kolanek można używać z gwintami British Standard Pipe (BSP).?

A:Nie, mają gwinty NPT; użyj adaptera NPT na BSP, aby zapewnić kompatybilność z systemami gwintów metrycznych.

P: Jaki uszczelniacz do gwintów jest zalecany?

A:Do wody/gazu użyj taśmy PTFE lub środka uszczelniającego do rur; w przypadku wysokociśnieniowych układów olejowych należy rozważyć zastosowanie uszczelniaczy anaerobowych w celu zwiększenia odporności na wycieki.

P: Jak zapobiegać zacieraniu się gwintów ze stali nierdzewnej?

A:Nałożyć środek przeciwzatarciowy (na bazie niklu do wysokich temperatur) i unikać nadmiernego dokręcania powyżej zalecanego momentu obrotowego (np. 40 N·m dla kolanek 1").

P: Czy istnieją opcje ognioodporne dla mediów łatwopalnych??

A:Chociaż stal nierdzewna 316 nie jest ognioodporna, jej wysoka temperatura topnienia (1400°C) sprawia, że ​​w połączeniu z metalowymi uszczelkami nadaje się ona do środowisk o umiarkowanym ryzyku pożaru.
