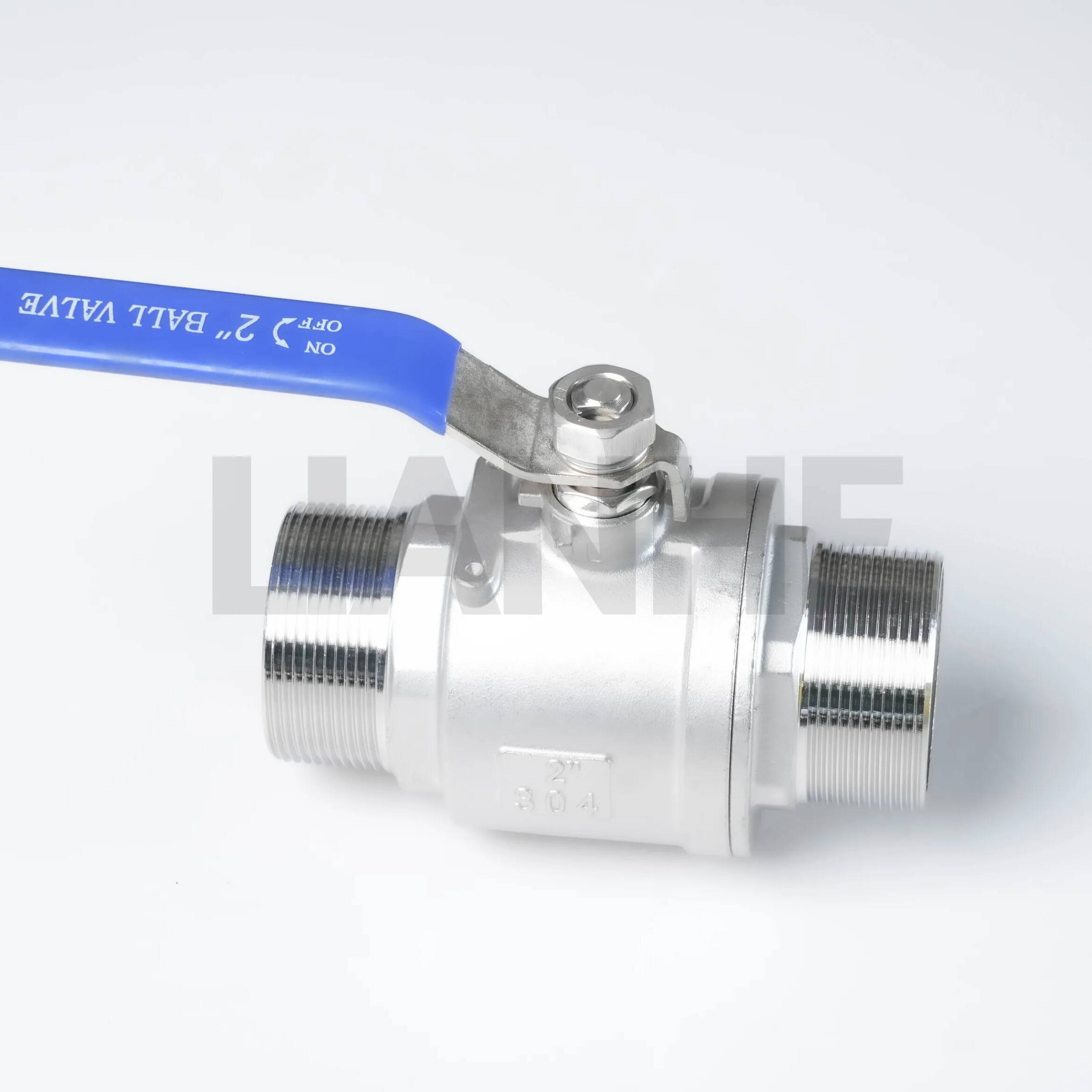

Wysokociśnieniowy 2-częściowy zawór kulowy z gwintem zewnętrznym ze stali nierdzewnej do systemów przemysłowych

Przegląd

Wysokociśnieniowy 2-częściowy zawór kulowy z gwintem zewnętrznym ze stali nierdzewnej to trwałe rozwiązanie do kontroli przepływu przeznaczone do wysokociśnieniowych systemów gwintowanych, zapewniające niezawodne odcięcie i długą żywotność w zastosowaniach przemysłowych. Zawór ten, wykonany ze stali nierdzewnej 304 lub 316, posiada gwinty zewnętrzne NPT (ANSI B1.20.1) i konstrukcję o pełnym otworze, łączącą łatwość montażu z solidną pracą w ekstremalnych warunkach.

Cechy

Odporność na wysokie ciśnienie:

Parametry znamionowe dla 2000 PSI (stal nierdzewna 304) i 3000 PSI (stal nierdzewna 316) w temperaturze 20°C, przy ciśnieniu rozrywającym 4x ciśnienie robocze z marginesem bezpieczeństwa.

Solidny trzpień i kula (konstrukcja jednoczęściowa) redukują punkty awarii, odpowiednie do pulsacyjnego przepływu w przewodach tłocznych pomp i układach hydraulicznych.

Precyzyjne połączenia gwintowe:

Gwinty zewnętrzne NPT (stożkowe) zapewniają samozaciskowe uszczelnienia bez dodatkowych uszczelek, kompatybilne z rurami harmonogramu 80 i złączkami do dużych obciążeń.

Gwinty pokryte podczas montażu środkiem zapobiegającym zatarciu, redukujące ryzyko zatarcia w instalacjach wymagających wysokiego momentu obrotowego (zalecany moment obrotowy: 60 N·m dla zaworów 1").

Ulepszona technologia uszczelniania:

Gniazdo PTFE z pierścieniem podporowym zapobiega wytłaczaniu pod wysokim ciśnieniem, osiągając zerowy wyciek (pęcherzykoszczelność) zgodnie z testem według API 598.

Urządzenie antystatyczne (sprężynowe) zapewnia ciągłość elektryczną pomiędzy kulą a trzpieniem, co jest niezbędne w zastosowaniach z gazami palnymi, aby zapobiec iskrzeniu.

Wszechstronność operacyjna:

Zakres temperatur: -20°C do 180°C (gniazdo PTFE); -40°C do 260°C (gniazdo RPTFE), przystosowane do chłodni i gorących linii technologicznych.

Dostępne w rozmiarach od 1/4" do 3" NPS, z opcjonalną blokowaną dźwignią zabezpieczającą przed nieupoważnioną obsługą w systemach o krytycznym znaczeniu dla bezpieczeństwa.

Aplikacja

Idealny do zastosowań przemysłowych i komercyjnych pod wysokim ciśnieniem:

Układy hydrauliczne: Zawory sterujące w ciężkich maszynach, prasach i wtryskarkach, zapewniające niezawodne odcięcie podczas skoków ciśnienia.

Linie sprężonego powietrza: Sterowanie włączaniem/wyłączaniem w fabrycznych układach pneumatycznych, ze stalą nierdzewną 304 odporną na korozję wywołaną wilgocią w sprężarkach powietrza.

Zakłady Petrochemiczne: Zawory do pobierania próbek lotnych związków organicznych (LZO) ze stali nierdzewnej 316 spełniające normy OSHA dotyczące postępowania z materiałami niebezpiecznymi.

Sprzęt górniczy: Linie wody i szlamu w instalacjach podziemnych, odporne na cząstki ścierne i wysokie ciśnienia cykliczne.

Często zadawane pytania

P: Czy zawór można zamontować na rurociągu pionowym??

A:Tak, ale upewnij się, że dźwignia jest dostępna do obsługi; W celu zapewnienia optymalnego zużycia siedziska zaleca się montaż poziomy.

P: Jaka jest różnica między wersjami ze stali nierdzewnej 304 i 316?

A:316 zawiera molibden, co zapewnia doskonałą odporność na chlorki, dzięki czemu nadaje się do zastosowań w wodzie morskiej i substancjach chemicznych, natomiast 304 idealnie nadaje się do użytku ogólnego.

P: Jak bezpiecznie pozbyć się starych zaworów?

A:Poddaj recyklingowi za pośrednictwem certyfikowanych firm zajmujących się recyklingiem metali; Stal nierdzewna 304/316 w 100% nadaje się do recyklingu bez utraty właściwości.

Pytanie: Czy przed zaworem wymagany jest zawór nadmiarowy ciśnienia?

A:Tak, w systemach narażonych na skoki ciśnienia (np. podczas uruchamiania pomp), aby chronić zawór i rurociąg przed uszkodzeniem spowodowanym nadciśnieniem.
