Trójnik wysokociśnieniowy ze stali nierdzewnej F/M klasy 150 do rozgałęziania rur

Przegląd

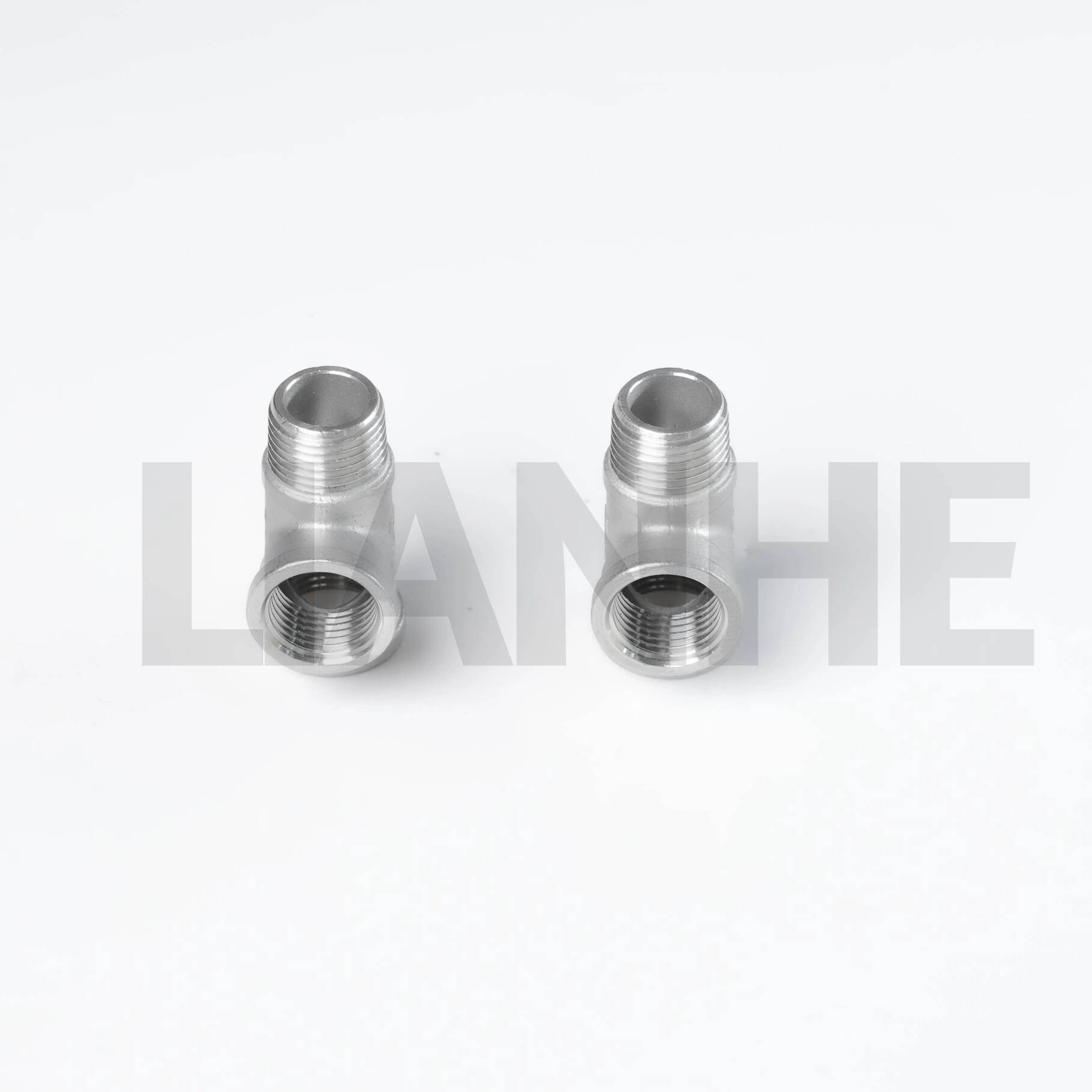

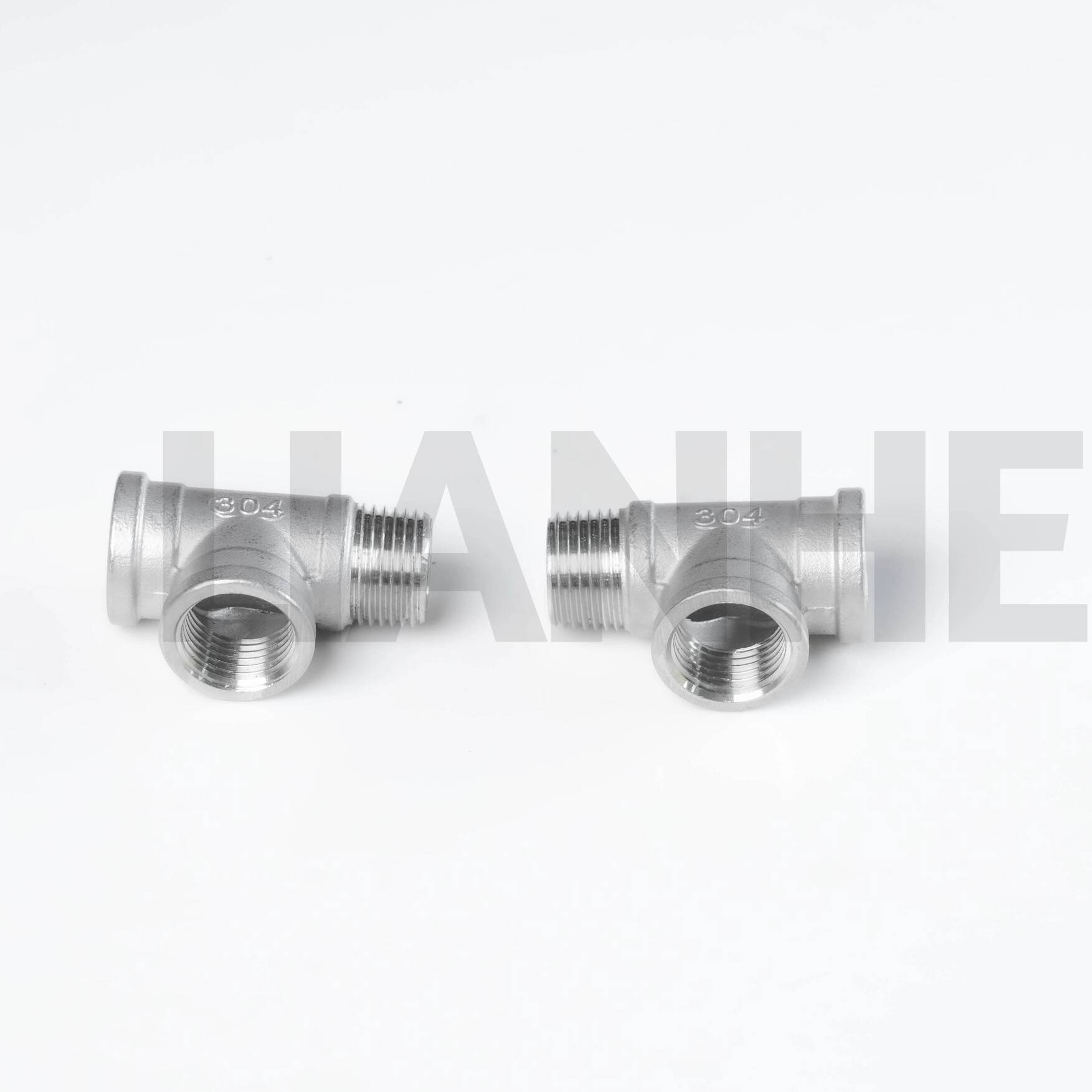

Trójnik wysokociśnieniowy ze stali nierdzewnej z gwintem F/M klasy 150 to wszechstronna łącznik rurowy przeznaczony do tworzenia połączeń odgałęzionych w gwintowanych systemach rurowych, łączący gwinty żeńskie i męskie NPT w celu zapewnienia elastycznej instalacji. Wykonany ze stali nierdzewnej 304 lub 316, ten trójnik ma wzmocnione odgałęzienie i klasę 150, dzięki czemu idealnie nadaje się do zastosowań przemysłowych i komercyjnych pod średnim ciśnieniem.

Cechy

Mieszany projekt wątku:

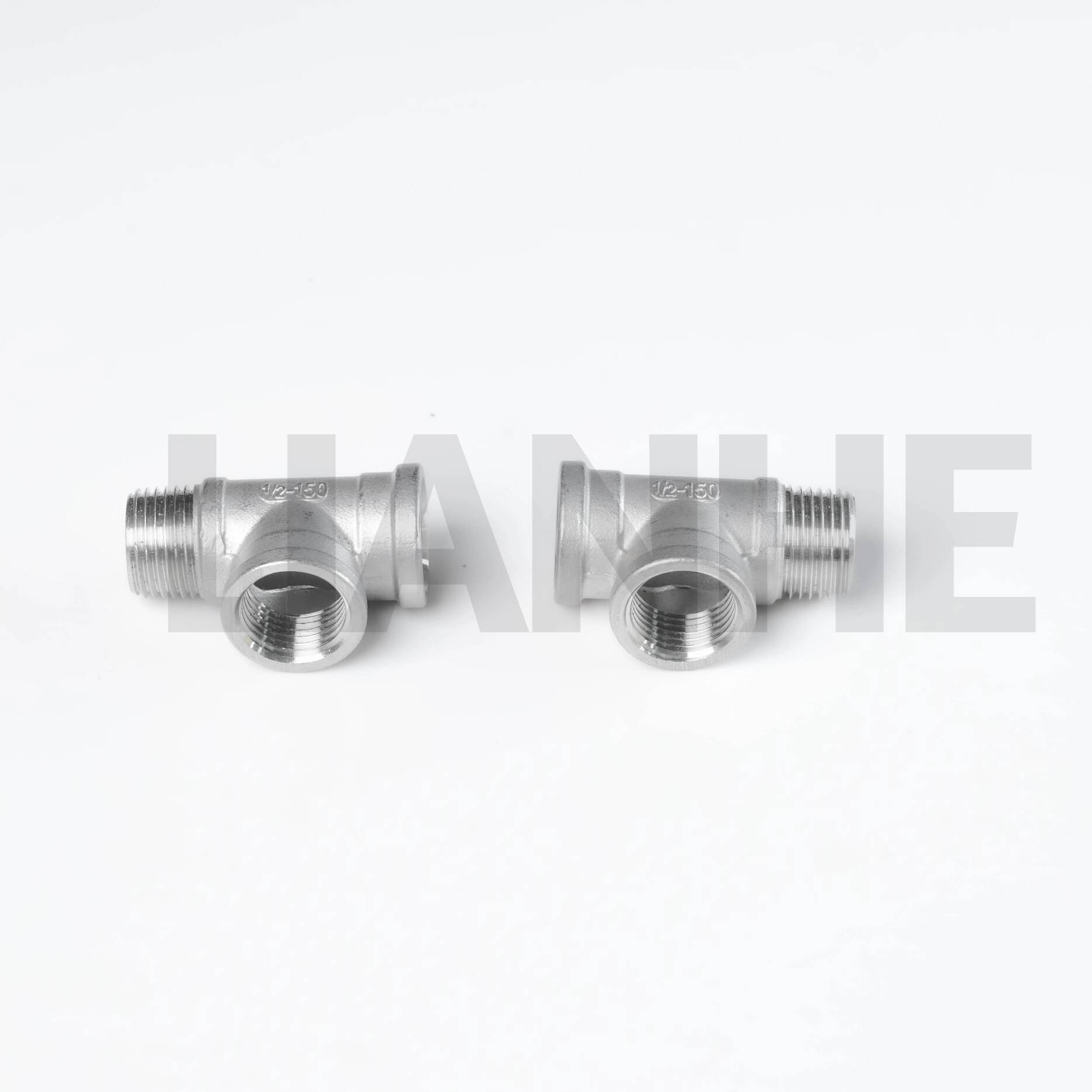

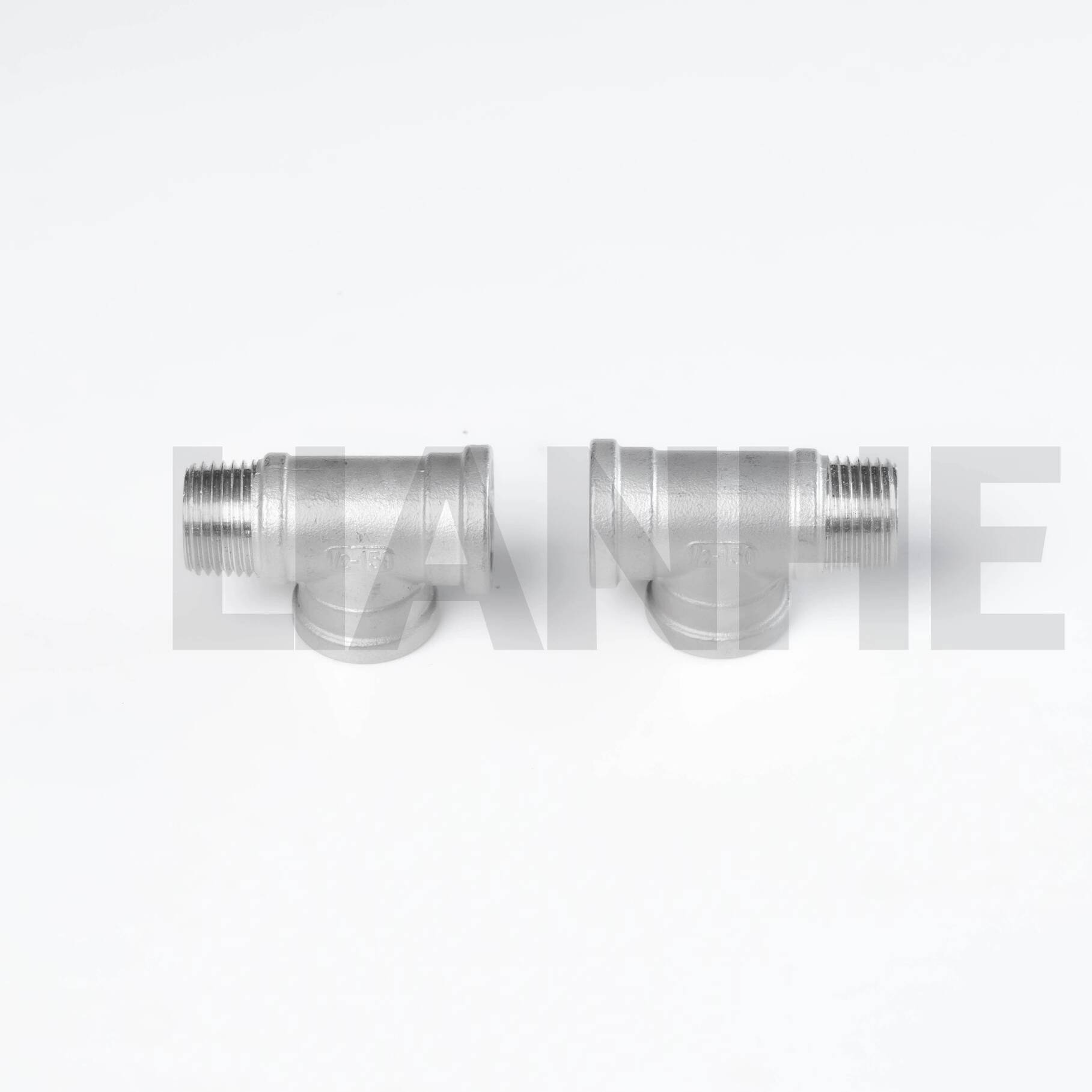

Żeńskie NPT (F) na linii głównej i męskie NPT (M) na odgałęzieniu (lub odwrotnie), umożliwiające bezpośrednie podłączenie do gwintowanych zaworów, manometrów lub rur bez adapterów.

Gwinty zgodne z ANSI B1.20.1 (stożek 60°), zapewniające szczelność do 300 PSI (klasa 150) za pomocą taśmy PTFE lub środka uszczelniającego do rur.

Wzmocniona konstrukcja gałęzi:

Grubsza ściana na skrzyżowaniu odgałęzień (1,2x ściana główna) wytrzymuje obciążenia ciśnieniowe, zmniejszając koncentrację naprężeń o 20% w porównaniu do trójników standardowych.

Gładki promień wewnętrzny (1,0x grubość ścianki rury) minimalizuje turbulencje, odpowiedni dla natężeń przepływu do 500 GPM (trójnik 4").

Materiał i wydajność:

stal nierdzewna 304 (ASTM A312) do ogólnego użytku; Stal nierdzewna 316 (ASTM A316) do mediów korozyjnych, w zakresie temperatur -20°C do 180°C (gwinty uszczelnione PTFE).

Dopuszczalne dla ciśnień roboczych do 300 PSI (klasa 150), przy grubości ścianki zgodnej z harmonogramem 40, zapewniającej integralność strukturalną w systemach średniociśnieniowych.

Zgodność i wszechstronność:

Spełniają normy ASME B16.11 i MSS SP-83, dostępne w rozmiarach od 1/8" do 4" NPS, z trójnikiem równym (wszystkie gwinty tego samego rozmiaru) i trójnikiem redukcyjnym (odgałęzienie mniejsze).

Aplikacja

Idealny do gwintowanych połączeń odgałęźnych w instalacjach przemysłowych i komercyjnych:

Systemy HVAC: Rozgałęzienia od głównych linii wody lodowej do central wentylacyjnych w budynkach komercyjnych, wykonane ze stali nierdzewnej 304 odpornej na korozję wywołaną wilgocią.

Linie sprężonego powietrza: Tworzenie połączeń z narzędziami pneumatycznymi i zaworami w automatyce fabryki, klasa 150 odpowiednia dla systemów pneumatycznych 120 PSI.

Prace wodno-kanalizacyjne: Odgałęzienie od głównej sieci wodociągowej do przydomowych linii przyłączeniowych, zgodne z normą NSF/ANSI 61 dotyczącą zastosowań w wodzie pitnej.

Przetwarzanie chemiczne: Niskociśnieniowe linie wtrysku środków chemicznych w rafineriach, wykonane ze stali nierdzewnej 316 odpornej na działanie łagodnych kwasów i zasad.

Często zadawane pytania

P: Jaka jest różnica między konfiguracjami gwintów F/M i M/F?

A:F/M ma samicę na głównej i samca na gałęzi; M/F odwraca tę sytuację, umożliwiając elastyczność łączenia z różnymi elementami gwintowanymi.

P: Czy tego trójnika można używać z gwintami British Standard Pipe (BSP).?

A:Nie, gwinty NPT są niekompatybilne z BSP; użyj adaptera NPT-do-BSP, aby zapewnić kompatybilność między standardami.

P: Jak zapobiegać zacieraniu się gwintów w połączeniach ze stali nierdzewnej?

A:Zastosuj środek przeciwzatarciowy na bazie niklu i unikaj nadmiernego dokręcania; moment obrotowy do 30 N·m dla gwintów 1", aby zapobiec uszkodzeniom.

P: Czy trójnik nadaje się do zastosowań próżniowych?

A:Tak, przystosowane do pełnej próżni (29 cali Hg), ale należy używać uszczelek metalowych lub uszczelniaczy anaerobowych, aby zwiększyć odporność na wycieki w przewodach podciśnieniowych.
