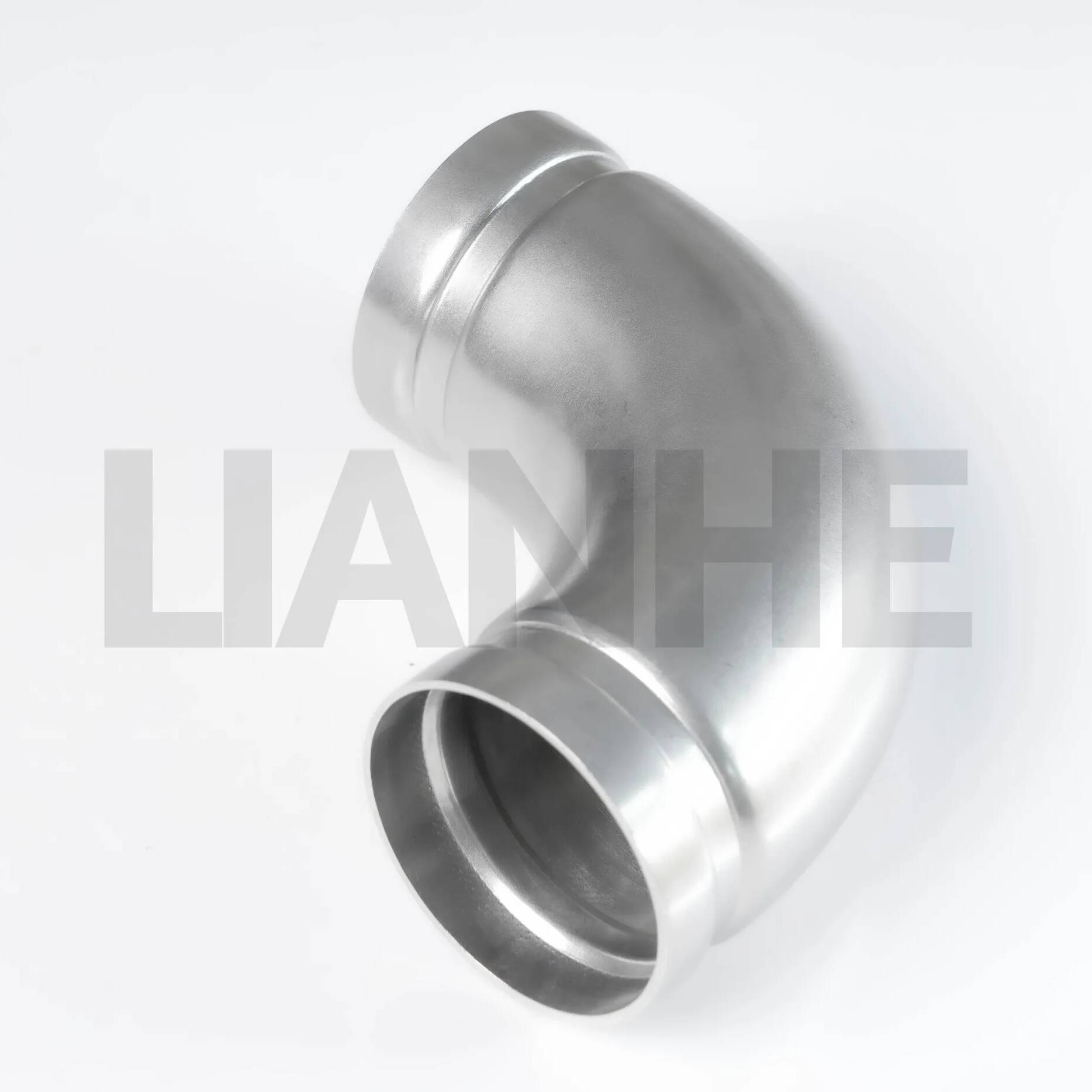

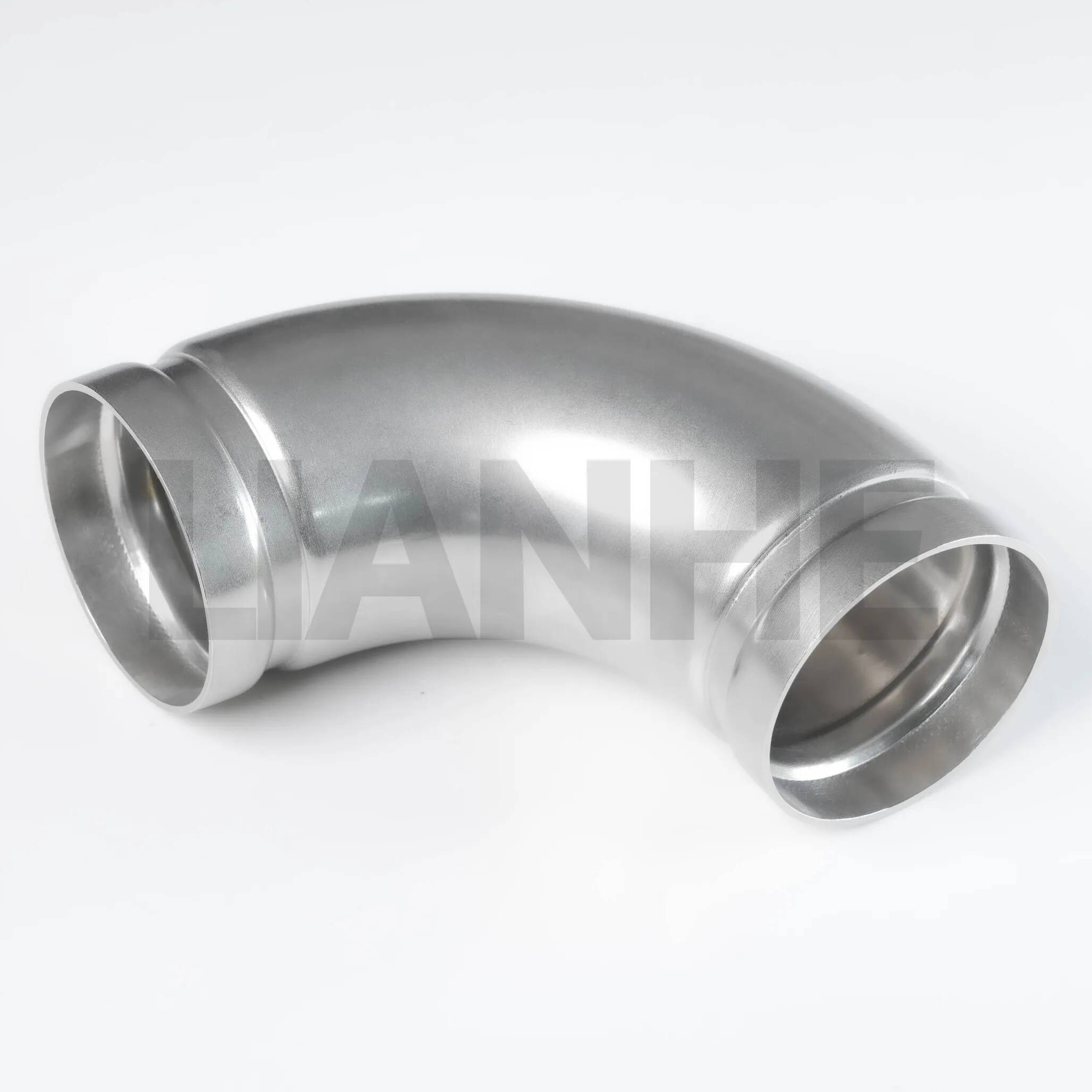

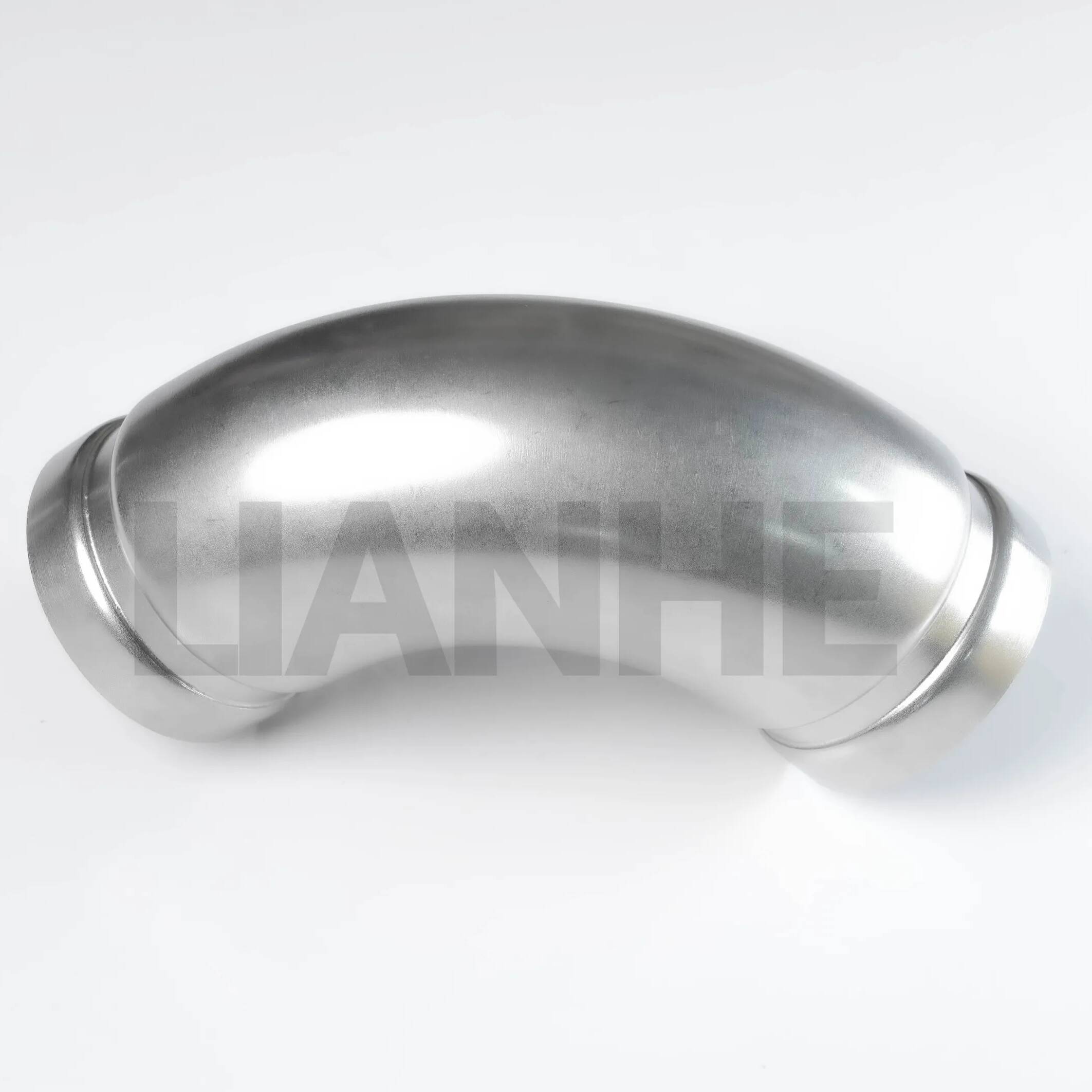

Kolana 90° ze stali nierdzewnej o wysokiej wytrzymałości do rurociągów przemysłowych

Media obiegowe:woda pitna (woda ciepła i zimna), ścieki, woda przemysłowa, ropa naftowa, gaz ziemny itp.

Pola aplikacji:Wszelkiego rodzaju projekty inżynieryjne, w tym hotele, obszary mieszkalne, szpitale, centra handlowe, ochrona środowiska, ciepłownictwo, klimatyzacja, statki itp.

Zakres rozmiarów: 2”~8" (DN50~DN200)

Grubość：1 ~ 5 MM

SstandardowyS: GB, EN, DIN, ASME

Tworzywo: 0Cr18Ni9 SS304 S30408 SUS304 1.4301,,0Cr17Ni12Mo2 SS316 S31603 SUS316 1.4404,SS304L S30403 1.4306 ,SS316L S31603 1.4404.

Zalety produktu:
1, wysoka wytrzymałość: rura ze stali nierdzewnej 304 o wytrzymałości na rozciąganie ≥520Mpa
2, odporność na korozję: warstwa tlenku na powierzchni łączników rurowych sprawia, że łączniki rurowe ze stali nierdzewnej mają dobrą odporność na korozję.
3, długa żywotność: żywotność stali nierdzewnej do 100 lat, żywotność rur ponad 70 lat.
4. Niski opór przepływu: wewnętrzna ściana złączek rurowych ze stali nierdzewnej jest gładka, a opór przepływu jest bardzo niski.
5, dobre właściwości sejsmiczne: wysoka odporność na rozciąganie przy ściskaniu, dzięki czemu może skutecznie zmniejszyć możliwość wycieku wody spowodowanego wibracjami uderzenia wodnego, rezonansem rurociągu i trzęsieniem ziemi.
6, odporność na wysokie ciśnienie: test wydajności ciśnienia wody w rurze, wytrzymuje ciśnienie 2,5 mpa (czyli 24,5 kg siły/CM²)
7, ochrona środowiska: materiały ze stali nierdzewnej można poddać recyklingowi, są wolne od zanieczyszczeń, sprzyjają zrównoważonemu rozwojowi, a odpady stali nierdzewnej mają również znaczną wartość ekonomiczną.
8, łatwa instalacja: Włóż rurę do złączki za pomocą specjalnego narzędzia do mocowania, a tradycyjne połączenie spawane lub drutowe jest proste.
9, odpowiednia instalacja wbudowana: rura zaciskowa spełniająca wymagania instalacji wpuszczonej, może być zainstalowana, może być również zakopana w ścianie
10, niski koszt kompleksowy: długa żywotność, brak kosztów konserwacji, brak ukrytych wycieków wody, niełatwe do starzenia, niska temperatura i rura przeciwwybuchowa.
11, odporny na zużycie: materiał ze stali nierdzewnej może wytrzymać długotrwałą erozję do 30 metrów na sekundę.
12, zdrowie: materiał ze stali nierdzewnej jest uznanym materiałem zdrowotnym, który można wszczepić w ludzkie ciało, wyeliminować wtórne zanieczyszczenie wody i utrzymać czystość wody.
13, dobre właściwości uszczelniające, brak wycieków;

Wyślij zapytanie

Opis produktu

Przegląd

Kolana 90° z rowkiem ze stali nierdzewnej o wysokiej wytrzymałości to najwyższej jakości łączniki rurowe zaprojektowane do zmiany kierunku w systemach rur rowkowanych przy jednoczesnym zachowaniu integralności strukturalnej i wydajności przepływu. Kolana te, wykonane z bezszwowej stali nierdzewnej 304 lub 316, posiadają rowki zgodne ze standardem AWWA C606 i promień 1,5D zapewniający płynny przepływ laminarny, co czyni je idealnymi do zastosowań wymagających dużej wytrzymałości, wymagających odporności na wibracje i trwałość na korozję.

Cechy

Solidna, bezszwowa konstrukcja:

Wykonane z wytłaczanej lub kutej stali nierdzewnej (304 do użytku ogólnego, 316 do trudnych warunków), o grubości ścianek zgodnej z harmonogramem 40/80 i granicy plastyczności ≥250 MPa.

Wymiary rowków (szerokość: 12,7 mm, głębokość: 2,4 mm) zostały precyzyjnie obrobione zgodnie ze standardami AWWA C606 w celu zapewnienia stałego połączenia złącza.

Konstrukcja zoptymalizowana pod kątem przepływu:

Promień linii środkowej 1,5D zmniejsza straty ciśnienia o 30% w porównaniu z kolankami o krótkim promieniu, z polerowanym otworem wewnętrznym (Ra ≤1,6 μm) minimalizującym turbulencje i gromadzenie się kamienia.

Kąt 90° zapewnia optymalną zmianę kierunku przy równomiernym rozłożeniu naprężeń, odpowiedni dla systemów o dużym przepływie (do 1000 GPM dla kolan 12").

Elastyczność instalacji:

Łączy się z rurami rowkowanymi za pomocą złączek mechanicznych (bez spawania/gwintowania), umożliwiając szybki montaż w ciągu kilku minut przy użyciu podstawowych narzędzi, redukując koszty pracy o 40%.

Dostępne w rozmiarach od 2” do 48” NPS, z niestandardowymi średnicami i grubościami ścianek do specjalnych projektów.

Odporność na środowisko:

Wersja ze stali nierdzewnej 316 jest odporna na wżery wywołane chlorkami (krytyczne w zastosowaniach morskich i słonowodnych), a pasywowana powierzchnia ochronna wydłuża żywotność o 20%.

Zakres temperatur: -250°C do 800°C (z odpowiednimi uszczelkami), odpowiedni do cieczy kriogenicznych i rurociągów parowych o wysokiej temperaturze.

Aplikacja

Idealny do systemów rurociągów o wysokich wymaganiach:

Ochrona przeciwpożarowa: Kolana zgodne z NFPA 20 w instalacjach tryskaczowych, zapewniające niezawodny przepływ w budynkach komercyjnych i przemysłowych.

Przetwarzanie ropy i gazu: Odwrócenie przepływu w rurociągach rafinerii i na platformach wiertniczych, z kolankami 316 spełniającymi wymogi NACE MR0175 dla środowisk z kwaśnymi gazami.

Wytwarzanie energii: Linie pary i kondensatu w instalacjach cieplnych, wytrzymujące szybkie zmiany temperatury i cykle wysokiego ciśnienia (do 200 barów).

Uzdatnianie wody: Systemy odprowadzania ścieków i linie dozowania chemikaliów, z kolanami 304 zgodnymi z normą NSF 61 do zastosowań z wodą niekorozyjną.

Często zadawane pytania

P: Czy te kolanka można stosować w instalacjach podziemnych??

A:Tak, ale użyj osłony polietylenowej lub folii antykorozyjnej dla dodatkowej ochrony w glebach korozyjnych.

P: Jakie jest maksymalne ciśnienie robocze dla kolanek harmonogramu 80?

A:Do 300 PSI dla stali nierdzewnej 304 i 350 PSI dla stali nierdzewnej 316 w temperaturze 20°C.

P: Czy rowki wpływają na wartość ciśnienia łokcia??

A:Nie, konstrukcja rowkowana została zaprojektowana tak, aby utrzymać pełną zdolność ciśnieniową systemu rur po prawidłowym połączeniu.

P: Czy mogę pomalować łokieć ze względów estetycznych??

A:Tak, należy stosować farby epoksydowe kompatybilne ze stalą nierdzewną; upewnij się, że obszar rowka pozostaje niepomalowany, aby zapewnić prawidłowe połączenie sprzęgu.
