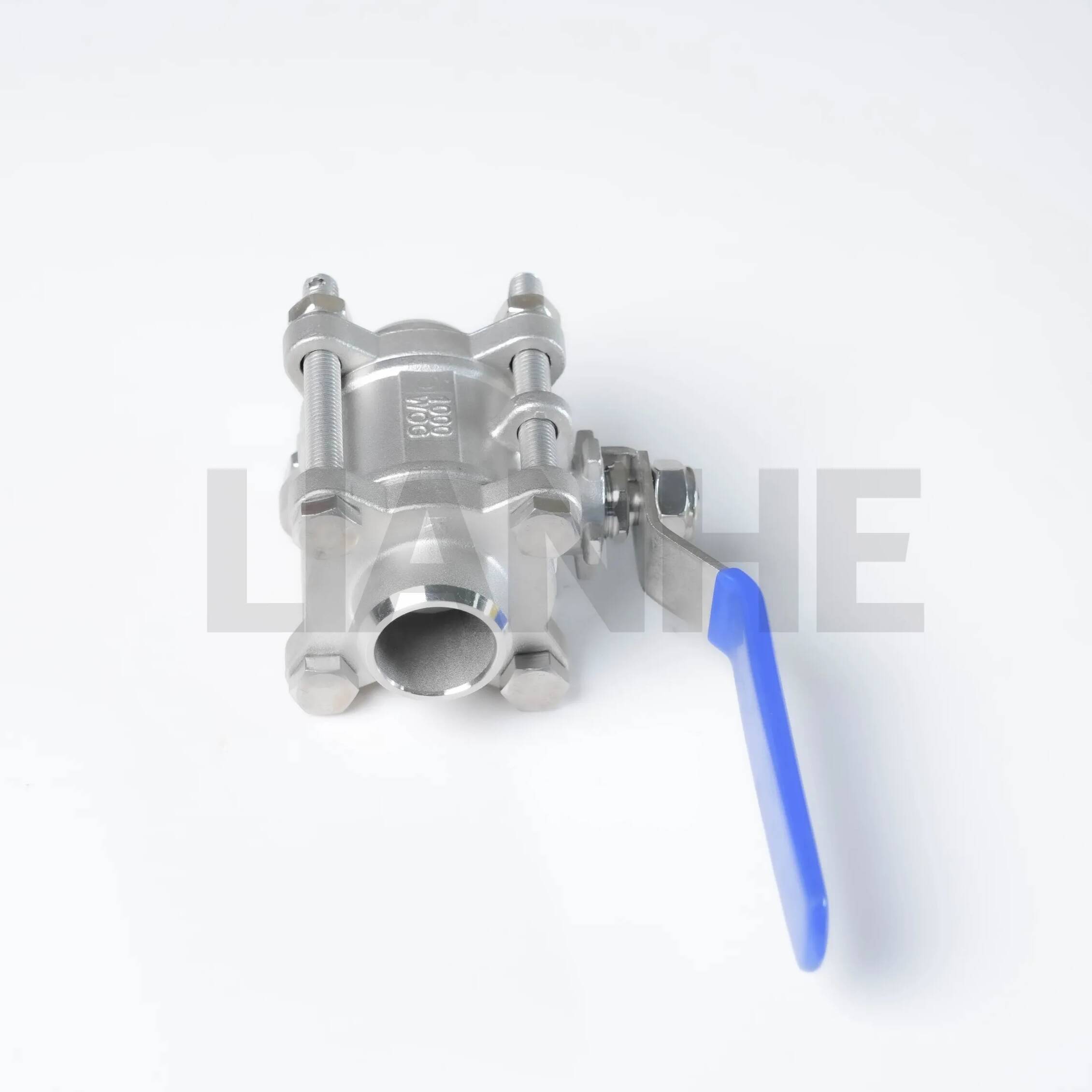

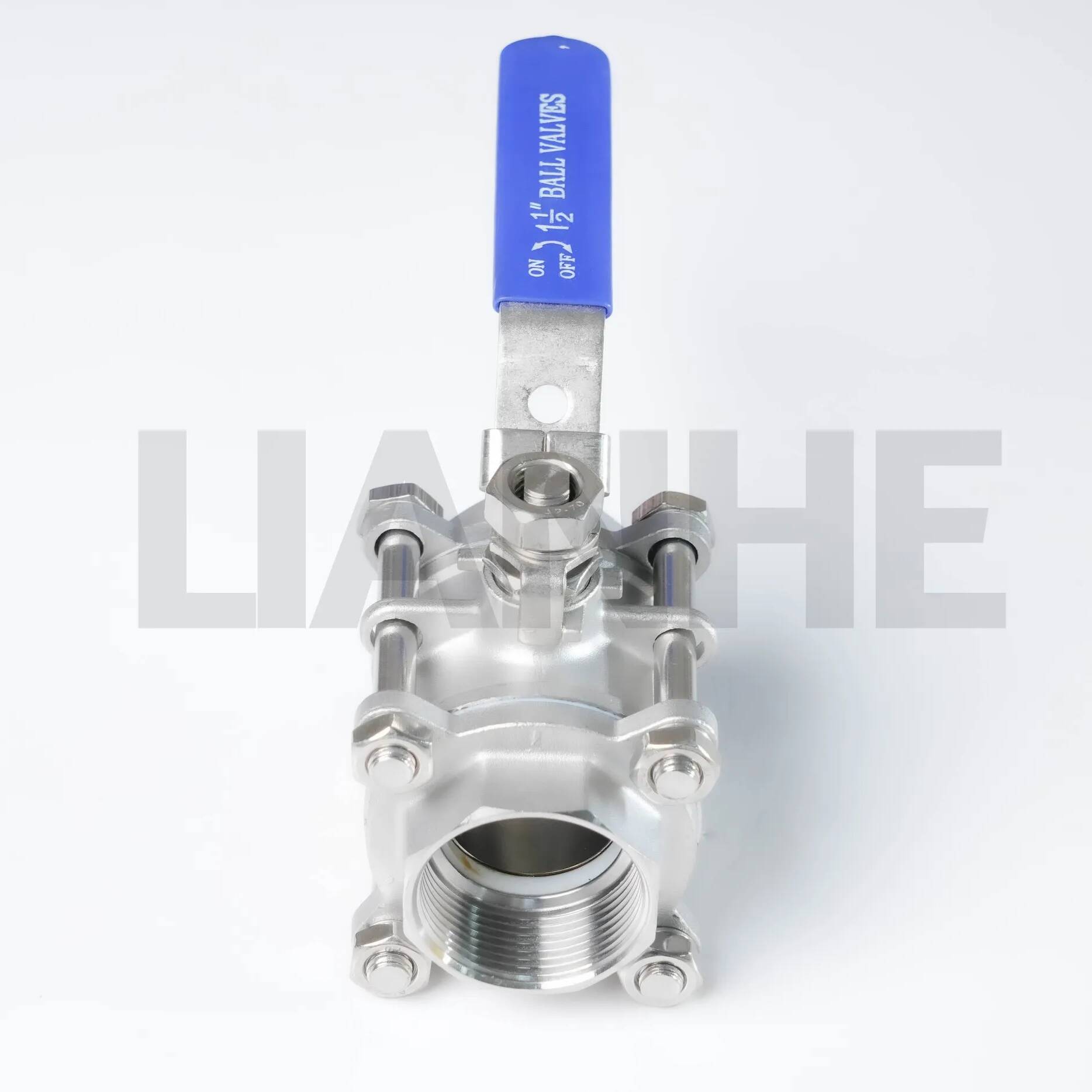

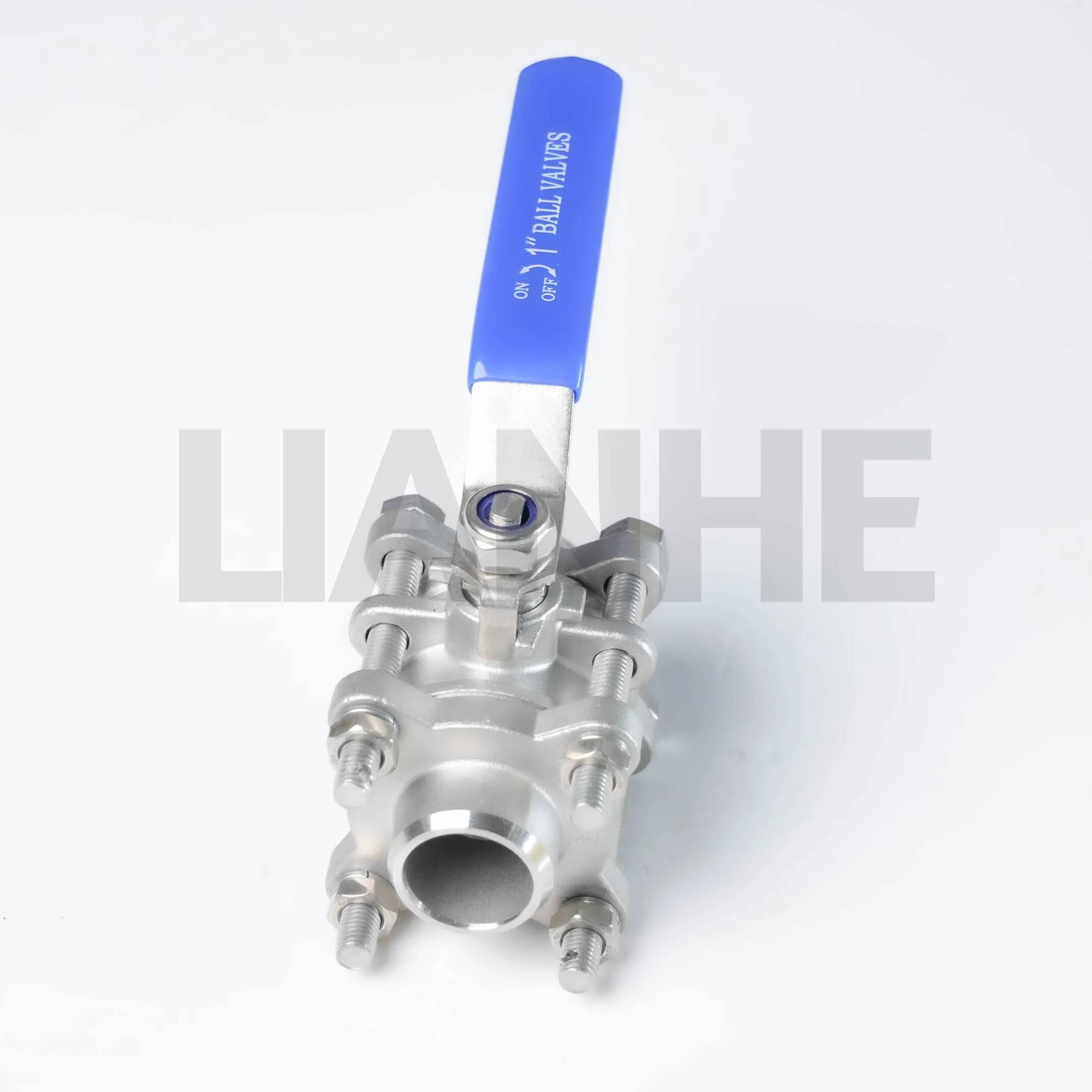

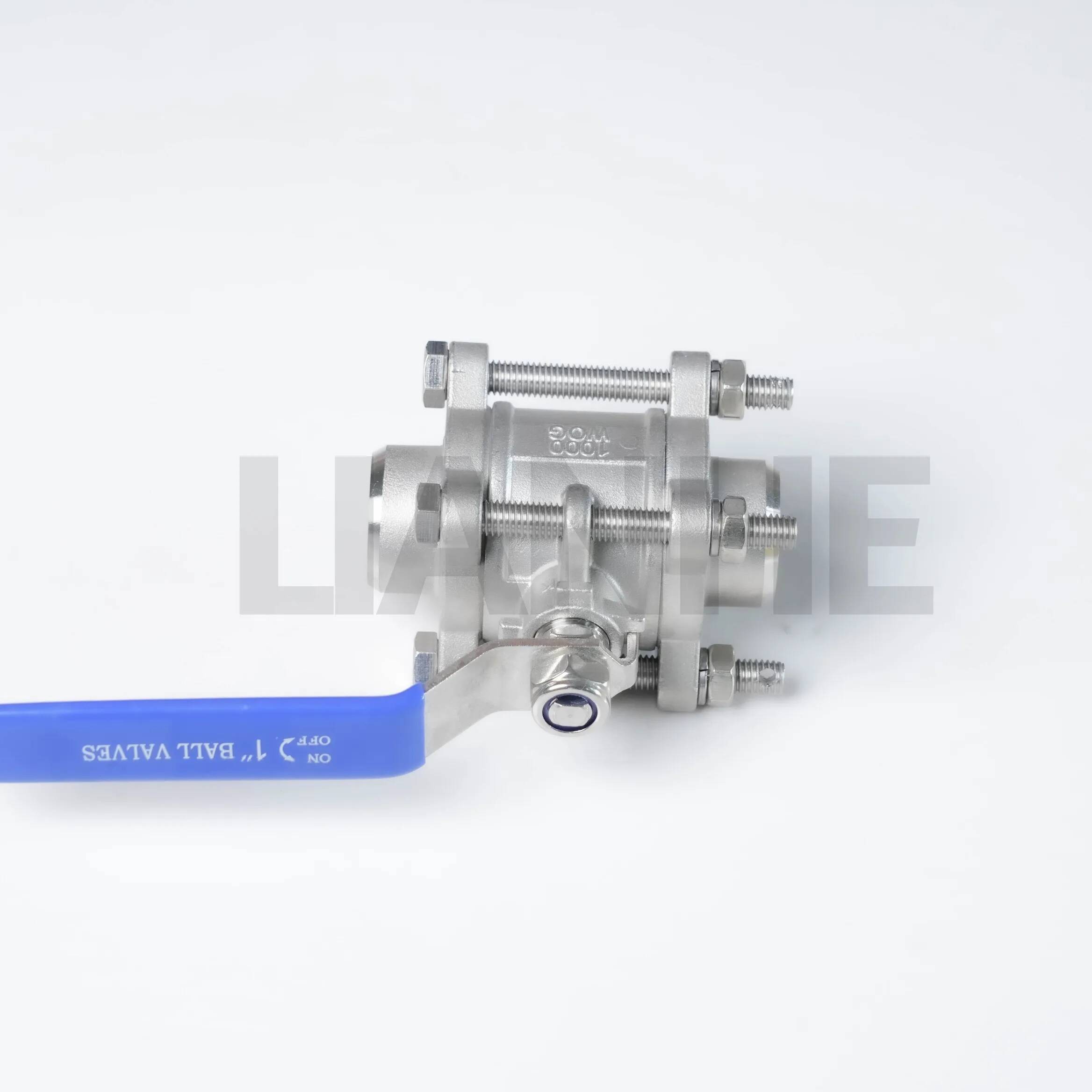

3-częściowy spawany zawór kulowy klasy przemysłowej do systemów wysokociśnieniowych

Przegląd

3-częściowy spawany zawór kulowy klasy przemysłowej to solidne rozwiązanie do kontroli przepływu przeznaczone do wysokociśnieniowych i wysokotemperaturowych przemysłowych rurociągów. Zawór ten, wykonany ze stali nierdzewnej 304 lub 316, ma trzyczęściową, spawaną konstrukcję z końcówkami do spawania doczołowego (zgodny z ANSI B16.25), co zapewnia szczelność i łatwą konserwację w trudnych warunkach. Konstrukcja z pełnym przelotem minimalizuje spadek ciśnienia, a precyzyjnie obrobiona kula i gniazdo zapewniają szczelne odcięcie, dzięki czemu idealnie nadają się do krytycznych zastosowań wymagających niezawodności i trwałości.

Cechy

Wytrzymała konstrukcja:

Trzyczęściowy korpus z końcówkami do spawania doczołowego (schemat 40/80) zapewniający bezpieczną integrację z rurociągiem, przystosowany do ciśnień roboczych do 2500 PSI (stal nierdzewna 316) i temperatur od -46°C do 815°C (gniazda metal-metal).

Korpus ze stali nierdzewnej ASTM A312 (304 do użytku ogólnego, 316 do mediów korozyjnych), o minimalnej granicy plastyczności 205 MPa i wydłużeniu ≥40% dla odporności na uderzenia.

Optymalna kontrola przepływu:

Konstrukcja z pełnym przelotem (otwór = średnica rury) pozwala uzyskać wartości Cv o 25% wyższe niż w przypadku zaworów o zmniejszonym prześwicie, redukując turbulencje i straty energii w systemach o wysokim przepływie.

Gniazda z PTFE, RPTFE lub metal-metal (nakładka stellitowa) oferują wszechstronne opcje uszczelnienia, z bąbelkowoszczelnym odcięciem certyfikowanym zgodnie ze standardami API 598.

Elastyczność konserwacji:

Konstrukcja z dzielonym korpusem umożliwia łatwą wymianę elementów wewnętrznych (kuli, gniazda, trzpienia) bez odłączania rurociągów, co pozwala skrócić przestoje podczas serwisowania o 60%.

Zintegrowany trzpień odporny na wydmuch i sprężyna antystatyczna (do zastosowań gazowych) zwiększają bezpieczeństwo i zgodność z API 6D i ISO 14313.

Zgodność instalacji:

Końcówki do spawania doczołowego spełniają normy ANSI B16.25 i ASME B31.3, odpowiednie do procesów spawania GTAW (TIG) i GMAW (MIG) w rurociągach o znaczeniu krytycznym.

Dostępne w rozmiarach od 1/2” do 24” NPS, z niestandardowymi konfiguracjami do zastosowań specjalnych (np. kriogeniczne linie LNG).

Aplikacja

Idealny do środowisk przemysłowych wymagających precyzyjnej kontroli przepływu:

Rafinerie ropy i gazu: Sterowanie włączaniem/wyłączaniem rurociągów ropy naftowej, linii technologicznych rafinerii i systemów sprężania gazu, zgodnie z normą NACE MR0175 dotyczącą obsługi gazów kwaśnych.

Wytwarzanie energii: Wysokociśnieniowe linie pary i wody zasilającej w elektrowniach cieplnych i jądrowych, ze stali nierdzewnej 316 odpornej na korozję wywołaną chlorkami w obwodach skraplaczy.

Przetwarzanie chemiczne: Postępowanie z agresywnymi mediami, takimi jak kwas siarkowy, wodorotlenek sodu i rozpuszczalniki w reaktorach i kolumnach destylacyjnych, spełniając standardy cGMP dotyczące powierzchni możliwych do czyszczenia.

Inżynieria morska: Systemy chłodzenia wodą morską i rurociągi platform morskich ze stali nierdzewnej 316 odpornej na słoną wodę i środowiska o wysokich wibracjach.

Często zadawane pytania

P: Czy ten zawór może być używany do zastosowań dławiących?

A:Nie, zawory kulowe są przeznaczone do sterowania włączaniem/wyłączaniem. W przypadku dławienia należy rozważyć zawór kulowy lub zawór regulacyjny z odpowiednim wyposażeniem.

P: Jaka jest zalecana procedura spawania końcówek spawanych doczołowo?

A:Stosować metodę GTAW (TIG) z drutem dodatkowym 308L/316L, zapewniając wstępne podgrzanie (w przypadku grubych ścian) i obróbkę cieplną po spawaniu zgodnie z ASME BPVC, sekcja IX.

P: Jak często należy sprawdzać gniazdo w przypadku zastosowań z mediami ściernymi?

A:Comiesięczne oględziny za pomocą boroskopu; wymienić gniazda, jeśli zostaną wykryte oznaki zużycia (np. zarysowania, erozja), aby zachować integralność odcięcia.

P: Czy dostępne są konstrukcje ognioodporne dla mediów łatwopalnych??

A:Tak, opcjonalnie konstrukcja ognioodporna (zgodna z API 607) z uszczelnieniem grafitowym i gniazdami metal-metal do systemów awaryjnego wyłączania w zakładach petrochemicznych.
