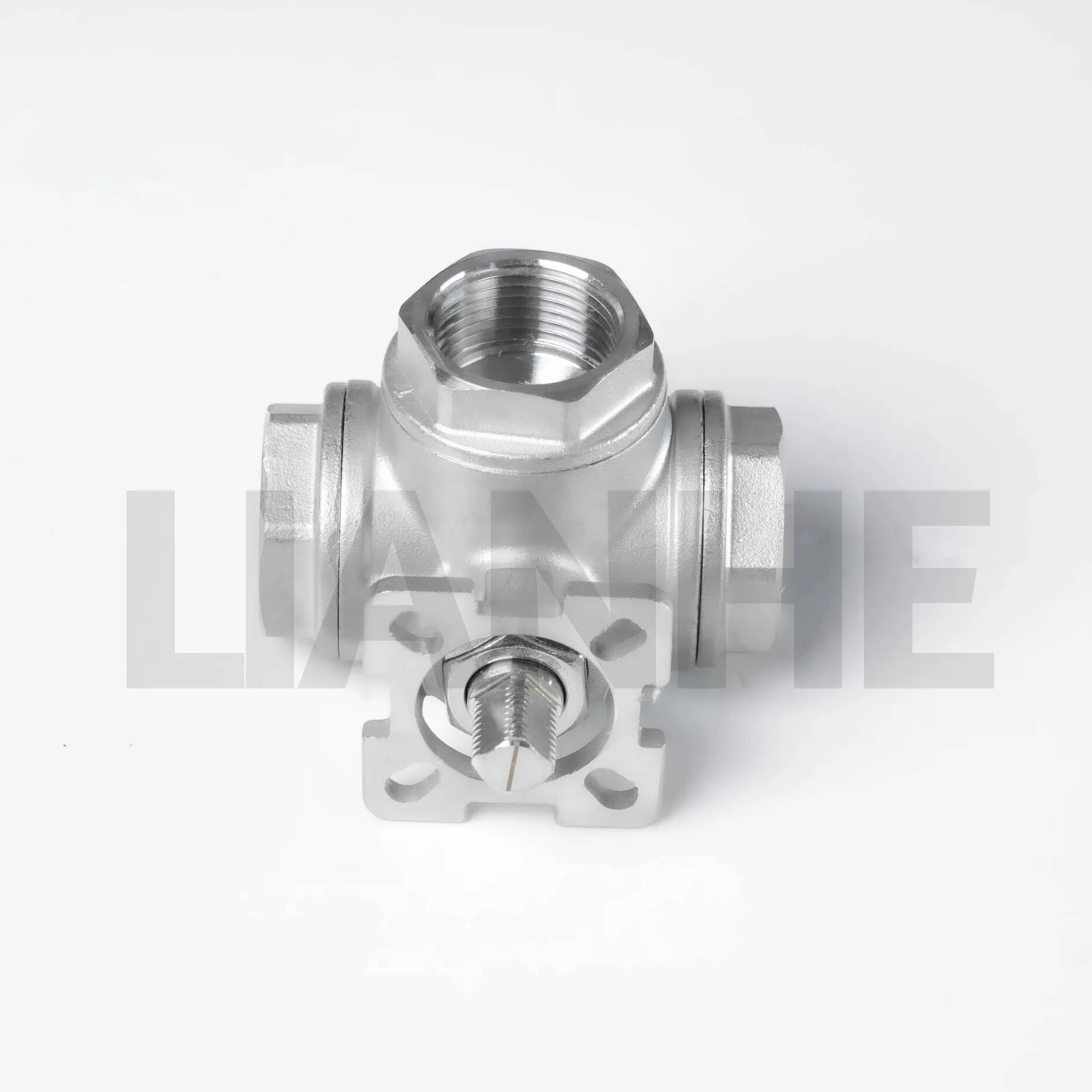

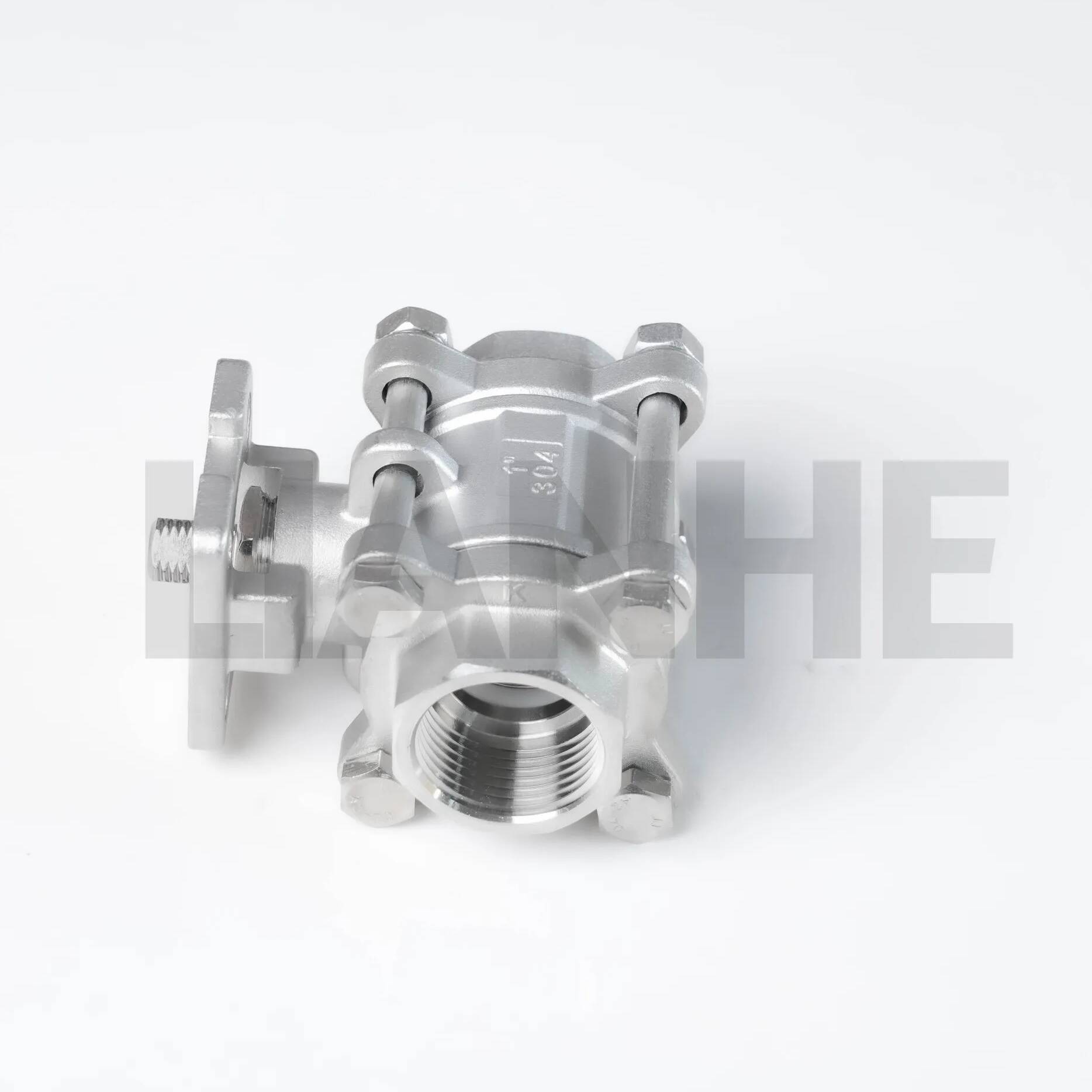

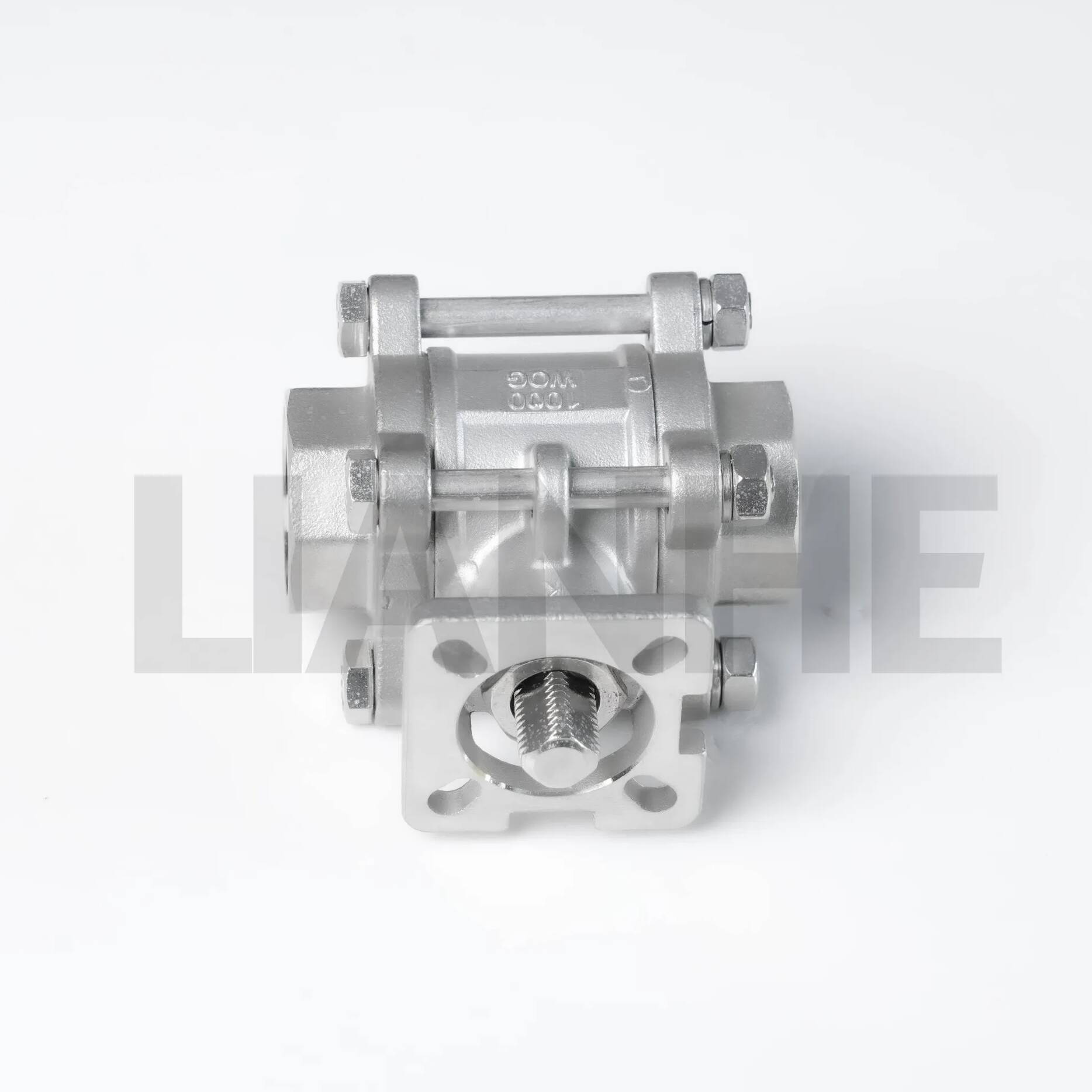

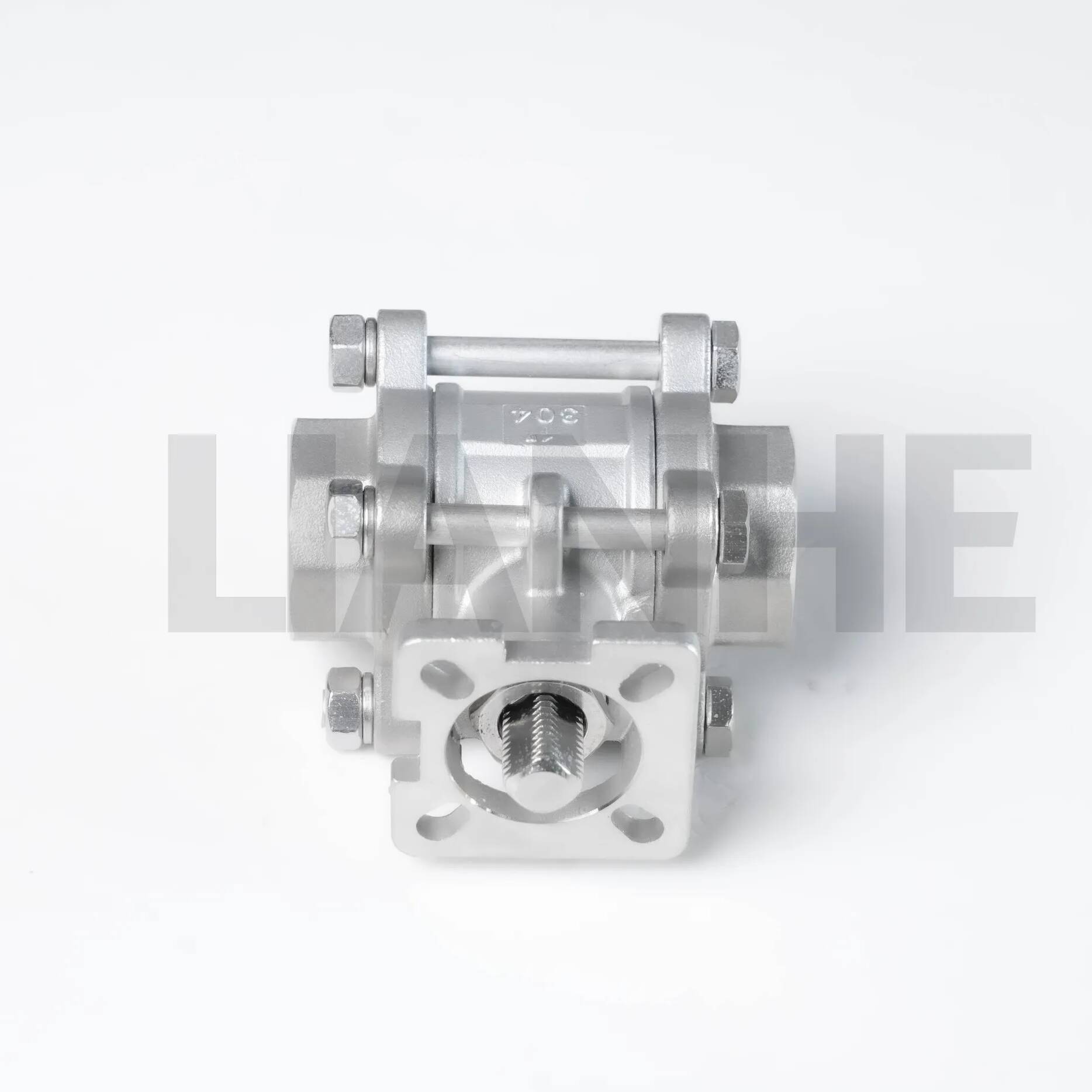

3-częściowy zawór kulowy z gwintem ze stali nierdzewnej i platformą, zgodny z normą ISO 5211

Przegląd

3-częściowy zawór kulowy z gwintem ze stali nierdzewnej z platformą, zgodny z normą ISO 5211, to wszechstronne rozwiązanie do kontroli przepływu, zaprojektowane z myślą o łatwej automatyzacji i konserwacji w systemach przemysłowych i komercyjnych. Zawór ten, wykonany ze stali nierdzewnej 316, ma trzyczęściowy korpus, gwinty NPT (ANSI B1.20.1) i zintegrowaną platformę montażową ISO 5211, umożliwiającą bezpośrednie podłączenie siłownika w celu pracy zdalnej lub automatycznej.

Cechy

Modułowa, trzyczęściowa konstrukcja:

Konstrukcja z dzielonym korpusem umożliwia szybką wymianę elementów wewnętrznych (kula, gniazdo, trzpień) bez konieczności odłączania rur, redukując przestoje konserwacyjne o 70%.

Platforma ISO 5211 (schemat montażu: F03-F05) eliminuje płyty adaptera, kompatybilne z siłownikami elektrycznymi, pneumatycznymi lub hydraulicznymi do pracy ćwierćobrotowej 90°.

Wysokowydajne uszczelnienie:

Gniazda z PTFE lub metal-metal (nakładka stellitowa) zapewniają bąbelkoszczelne odcięcie (API 598) w temperaturach w zakresie od -46°C do 815°C, w zależności od materiału gniazda.

Konstrukcja z pełnym przelotem (średnica = średnica rury) minimalizuje spadek ciśnienia, osiągając wartości Cv o 20% wyższe w porównaniu z porównywalnymi zaworami o zmniejszonym prześwicie.

Korzyści z połączenia gwintowego:

Gwinty zewnętrzne/żeńskie NPT ułatwiające instalację w istniejących systemach, kompatybilne z rurami stalowymi, miedzianymi i plastikowymi, z opcjonalnym uszczelniaczem do gwintów zapewniającym większą odporność na wycieki.

Wzmocniona grubość korpusu na połączeniach gwintowych (standard 1,3x) wytrzymuje siły siłownika o wysokim momencie obrotowym bez odkształceń.

Materiał i zgodność:

Korpus ze stali nierdzewnej 316 (ASTM A316) z pasywowaną powierzchnią, zgodny z FDA 21 CFR część 177 do kontaktu z żywnością i NACE MR0175 do obsługi gazów kwaśnych.

Ciśnienie znamionowe: 1500 PSI (316), zakres temperatur: -40°C do 260°C (gniazdo RPTFE), odpowiednie do różnych mediów przemysłowych.

Aplikacja

Idealny do środowisk zautomatyzowanych i wymagających dużej konserwacji:

Kontrola procesu: Zdalna regulacja przepływu w zakładach chemicznych za pomocą siłowników elektrycznych umożliwiających integrację z systemami PLC w celu precyzyjnej modulacji przepływu.

Żywność i napoje: Zastosowania sanitarne w browarach i mleczarniach, z gniazdami ze stali nierdzewnej 316 i PTFE spełniającymi normy sanitarne 3-A dla systemów czyszczenia na miejscu (CIP).

Uzdatnianie wody: Automatyczne zawory odcinające w systemach filtracyjnych i instalacjach odwróconej osmozy, z platformą ISO ułatwiającą szybką wymianę siłownika podczas konserwacji.

Wsparcie naziemne w lotnictwie: Przewody paliwowe i hydrauliczne w zakładach obsługi statków powietrznych, ze stali nierdzewnej 316 odpornej na korozję paliwa do silników odrzutowych i płynu odladzającego.

Często zadawane pytania

P: Jaki moment obrotowy siłownika jest wymagany dla zaworu 2”.?

A:Typowo 20-30 N·m przy obsłudze ręcznej; sprawdź w arkuszu danych zaworu zalecenia dotyczące momentu obrotowego siłownika w oparciu o lepkość medium.

P: Czy platformę można zdjąć w celu obsługi ręcznej?

A:Nie, platforma jest integralną częścią korpusu zaworu; użyj dźwigni lub pokrętła (w zestawie) do ręcznego sterowania, gdy siłowniki nie są zainstalowane.

P: Jak zapewnić dopasowanie siłownika do platformy ISO?

A:Użyj klucza dynamometrycznego do dokręcenia śrub siłownika momentem 15-20 N·m, zapewniając równoległość pomiędzy platformą a powierzchnią montażową siłownika.

P: Czy dostępne są siłowniki w wykonaniu przeciwwybuchowym?

A:Tak, wybierz siłowniki z certyfikatem ATEX/IECEx do stosowania w strefach 1 w atmosferze wybuchowej, kompatybilne z interfejsem ISO 5211 naszych zaworów.
