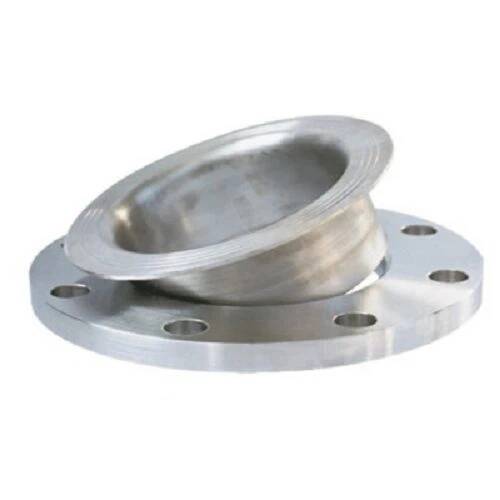

Kołnierz zakładkowy ze stali nierdzewnej 304/316 do połączenia rurowego

Przegląd

Wysokiej jakości kołnierz z przegubem zakładkowym ze stali nierdzewnej 304/316 to niezawodne rozwiązanie do łączenia rur, zaprojektowane z myślą o łatwym ustawianiu i konserwacji w środowiskach o wysokiej temperaturze i korozyjnym. Kołnierz ten, wykonany ze stali nierdzewnej 304 lub 316, ma luźną konstrukcję, która przesuwa się po króćcu, umożliwiając regulację obrotową w celu uzyskania idealnego wyrównania otworów na śruby bez obracania rury.

Cechy

Unikalna konstrukcja złącza zakładkowego:

Pierścień kołnierza przesuwa się swobodnie po króćcu (szyjka spawana lub spoina kielichowa), umożliwiając obrót o 360° w celu wyrównania otworów na śruby, co ma kluczowe znaczenie w przypadku rurociągów offshore i modułowych, gdzie precyzyjne ustawienie jest trudne.

Zmniejsza obciążenie podłączonego sprzętu poprzez kompensację drobnych niewspółosiowości, wydłużając żywotność pomp, zaworów i instrumentów.

Doskonała wydajność materiału:

Stal nierdzewna 304 (18Cr-8Ni) zapewniająca ogólną odporność na korozję; Stal nierdzewna 316 (16Cr-10Ni-2Mo) do środowisk bogatych w chlorki, o minimalnej wytrzymałości na rozciąganie 515 MPa.

Zgodny ze standardami ASME B16.5 (150#-2500#) i BS EN 1092-1, z opcjonalnym wykończeniem powierzchni wypukłej (RF) lub powierzchni płaskiej (FF) dla różnych typów uszczelek.

Łatwa instalacja i konserwacja:

Króciec przyspawany do rury (spoiną doczołową lub kielichową), natomiast pierścień kołnierza jest przykręcany oddzielnie, co pozwala na wymianę kołnierza bez konieczności przecinania rury.

Zmniejsza wymagania dotyczące spawania o 50% w porównaniu do kołnierzy integralnych, idealne do napraw na miejscu i projektów modernizacyjnych.

Uszczelnienie i ciśnienie znamionowe:

Kompatybilny ze spiralnie zwijanymi, PTFE i metalowymi uszczelkami, zapewniający szczelne uszczelnienia do 2500 PSI (stal nierdzewna 316, klasa 150#).

Zakres temperatur: -250°C do 800°C (z odpowiednimi uszczelkami), odpowiedni do linii technologicznych kriogenicznych, parowych i wysokotemperaturowych.

Aplikacja

Idealny do wymagających scenariuszy połączeń rurowych:

Ropa naftowa i gaz na morzu: Łączenie rurociągów podmorskich i modułów platform za pomocą 316 połączeń zakładkowych odpornych na korozję w wodzie morskiej i obciążenia cykliczne.

Turbiny elektrowni: Przyłącza parowe wysokotemperaturowe, z kołnierzami 304 wytrzymującymi temperaturę 550°C, a kołnierze 316 do 700°C z odpowiednią izolacją termiczną.

Reaktory Chemiczne: Połączenia kołnierzowe do mediów korozyjnych, ze stali nierdzewnej 316 spełniającej normy CEPDG i OSHA dotyczące obchodzenia się z niebezpiecznymi chemikaliami.

Statki morskie: Rurociągi maszynowni i połączenia zbiorników ładunkowych ze złączami zakładkowymi ułatwiającymi ustawienie w wibrującym środowisku na statku.

Często zadawane pytania

P: Jaka jest różnica między kołnierzami złącznymi a kołnierzami szyjkowymi do spawania?

A:Połączenia zakładkowe umożliwiają obrót kołnierza w celu wyrównania śrub, podczas gdy szyjki spawane są integralną częścią rury, zapewniając wyższe wartości ciśnienia, ale mniejszą elastyczność.

P: Czy kołnierze z połączeniami zakładkowymi można stosować z rurami ze stali innej niż nierdzewna?

A:Tak, ale przy podłączaniu do rur ze stali węglowej należy zastosować uszczelkę dielektryczną, aby zapobiec korozji galwanicznej.

P: Jak wybrać odpowiednią uszczelkę do mojego zastosowania?

A:Zapoznaj się z naszą tabelą kompatybilności uszczelek w oparciu o rodzaj medium, ciśnienie i temperaturę; do powszechnych wyborów zalicza się PTFE (do użytku ogólnego) i płaszcz metalowy (wysokociśnieniowe).

P: Jaki jest minimalny rozmiar rury dla kołnierzy z połączeniami zakładkowymi?

A:Dostępne od 1" do 48" NPS, z niestandardowymi rozmiarami i wartościami znamionowymi dostępnymi dla specjalnych projektów przemysłowych.
