Kolanko 45° ze stali nierdzewnej do rurociągów o dużej wytrzymałości

System rurociągów aplikacyjnych:rurociąg wody pitnej, rurociąg gazu ziemnego, rurociąg bezpośredniej wody pitnej, rurociąg sprzętu ochrony środowiska, rurociąg parowy, rurociąg klimatyzacji, rurociąg grzewczy, rurociąg wody przemysłowej itp.

Zakres rozmiarów: 2”~8" (DN50~DN200)

Grubość：1 ~ 5 MM

SstandardowyS: GB, EN, DIN, ASME

Tworzywo: 0Cr18Ni9 SS304 S30408 SUS304 1.4301,,0Cr17Ni12Mo2 SS316 S31603 SUS316 1.4404,SS304L S30403 1.4306 ,SS316L S31603 1.4404.

Połączenie Moda z Sgniazdo EII: Rowek;

Ciśnienie nominalne: PN16; Test ciśnienia wody:2,5 MPa; Ciśnienie próby szczelności: 1,05 MPa.

Zalety produktu:
1, wysoka wytrzymałość: rura ze stali nierdzewnej 304 o wytrzymałości na rozciąganie ≥520Mpa
2, odporność na korozję: warstwa tlenku na powierzchni łączników rurowych sprawia, że łączniki rurowe ze stali nierdzewnej mają dobrą odporność na korozję.
3, długa żywotność: żywotność stali nierdzewnej do 100 lat, żywotność rur ponad 70 lat.
4. Niski opór przepływu: wewnętrzna ściana złączek rurowych ze stali nierdzewnej jest gładka, a opór przepływu jest bardzo niski.
5, dobre właściwości sejsmiczne: wysoka odporność na rozciąganie przy ściskaniu, dzięki czemu może skutecznie zmniejszyć możliwość wycieku wody spowodowanego wibracjami uderzenia wodnego, rezonansem rurociągu i trzęsieniem ziemi.
6, odporność na wysokie ciśnienie: test wydajności ciśnienia wody w rurze, wytrzymuje ciśnienie 2,5 mpa (czyli 24,5 kg siły/CM²)
7, ochrona środowiska: materiały ze stali nierdzewnej można poddać recyklingowi, są wolne od zanieczyszczeń, sprzyjają zrównoważonemu rozwojowi, a odpady stali nierdzewnej mają również znaczną wartość ekonomiczną.
8, łatwa instalacja: Włóż rurę do złączki za pomocą specjalnego narzędzia do mocowania, a tradycyjne połączenie spawane lub drutowe jest proste.
9, odpowiednia instalacja wbudowana: rura zaciskowa spełniająca wymagania instalacji wpuszczonej, może być zainstalowana, może być również zakopana w ścianie
10, niski koszt kompleksowy: długa żywotność, brak kosztów konserwacji, brak ukrytych wycieków wody, niełatwe do starzenia, niska temperatura i rura przeciwwybuchowa.
11, odporny na zużycie: materiał ze stali nierdzewnej może wytrzymać długotrwałą erozję do 30 metrów na sekundę.
12, zdrowie: materiał ze stali nierdzewnej jest uznanym materiałem zdrowotnym, który można wszczepić w ludzkie ciało, wyeliminować wtórne zanieczyszczenie wody i utrzymać czystość wody.
13, dobre właściwości uszczelniające, brak wycieków;

Wyślij zapytanie

Opis produktu

Przegląd

Kolanko 45-stopniowe z rowkiem ze stali nierdzewnej to łącznik rurowy o wysokiej wytrzymałości przeznaczony do systemów rur rowkowanych, zapewniający niezawodne, odporne na wibracje rozwiązanie do zmiany kierunku rury w zastosowaniach o dużych obciążeniach. Kolano to, wykonane ze stali nierdzewnej 304 lub 316, ma rowkowany koniec (zgodny z AWWA C606), który łączy się ze złączami lub zaworami bez gwintowania lub spawania, umożliwiając szybki montaż i konserwację.

Cechy

Zalety połączenia rowkowanego:

Rowkowane końcówki AWWA C606 pasują do złączy mechanicznych (np. typu Victaulic), umożliwiając montaż w ciągu kilku minut za pomocą prostych kluczy, redukując koszty pracy o 40% w porównaniu z systemami spawanymi.

Wymiary rowków (głębokość, szerokość) precyzyjnie obrobione z tolerancją ± 0,1 mm w celu zapewnienia stałego połączenia złącza.

Solidna konstrukcja:

Korpus ze stali nierdzewnej bez szwu lub spawany (304 do zastosowań ogólnych, 316 do środowisk korozyjnych), o granicy plastyczności ≥250 MPa i udarności (karb Charpy'ego V ≥27 J w 20°C).

Konstrukcja pod kątem 45° zmniejsza koncentrację naprężeń w porównaniu do kolanek 90°, co jest idealne do zastosowań o wysokich wibracjach, takich jak pompy i sprężarki.

Optymalizacja przepływu:

Gładki promień wewnętrzny (1,5 x średnica rury) minimalizuje turbulencje i straty ciśnienia, a polerowany otwór (Ra ≤1,6 μm) umożliwia przepływ laminarny w instalacjach wodnych, olejowych i gazowych.

Umieszczenie rowka z dala od zagięcia zapewnia, że ugięcie rury nie wpływa na uszczelki złącza, co pozwala zachować odporność na wycieki w przypadku rozszerzalności cieplnej.

Zgodność i testowanie:

Spełniają normy ASME B16.24, MSS SP-83 i AWWA C606, testowane hydrostatycznie do 1,5x MAWP (do 300 PSI dla stali nierdzewnej 304).

Opcjonalne elektropolerowanie dla systemów o wysokiej czystości, redukujące chropowatość powierzchni do Ra ≤0,8 μm do zastosowań farmaceutycznych i półprzewodników.

Aplikacja

Idealny do rurociągów o dużej wytrzymałości i dużej średnicy:

Dystrybucja wody: Sieci wodociągowe, oczyszczalnie ścieków i instalacje przeciwpożarowe (zgodne z NFPA 20) z połączeniami rowkowanymi umożliwiającymi szybką rozbudowę sieci rurociągów.

Zakłady Przemysłowe: Obiegi wody chłodzącej, linie parowe i systemy transportu materiałów sypkich w elektrowniach i rafineriach, ze stalą nierdzewną 316 odporną na korozję naprężeniową chlorkową.

Systemy mechaniczne: Połączenia urządzeń narażonych na wibracje (np. pompy, generatory) ze złączami rowkowymi pochłaniającymi drobne niewspółosiowości i redukującymi naprężenia na kolanku.

Morskie i przybrzeżne: Systemy poboru wody morskiej i rurociągi pokładowe ze stali nierdzewnej 316 zapewniającej doskonałą odporność na korozję w wodzie morskiej i osady biologiczne.

Często zadawane pytania

P: Jaki jest maksymalny dostępny rozmiar rury?

A:Rozmiary wahają się od 2” do 48” NPS, a rozmiary niestandardowe są dostępne dla projektów specjalnych.

P: Czy kolanka rowkowane można stosować w instalacjach naziemnych i podziemnych??

A:Tak, nadaje się do obu środowisk; Do zabezpieczenia podziemi w gruntach korozyjnych stosować osłonę polietylenową.

P: Jak zapobiegać korozji galwanicznej w przypadku metali różnych?

A:Podczas łączenia kolan ze stali nierdzewnej z rurami ze stali węglowej należy stosować złączki dielektryczne, a na rowkowane końce nałożyć taśmę antykorozyjną.

P: Jaki jest zalecany moment obrotowy śrub łączących?

A:Postępuj zgodnie z wytycznymi producenta złącza, zazwyczaj 50-70 N·m dla kolanek 2"-12", aby zapewnić równomierny nacisk uszczelnienia.

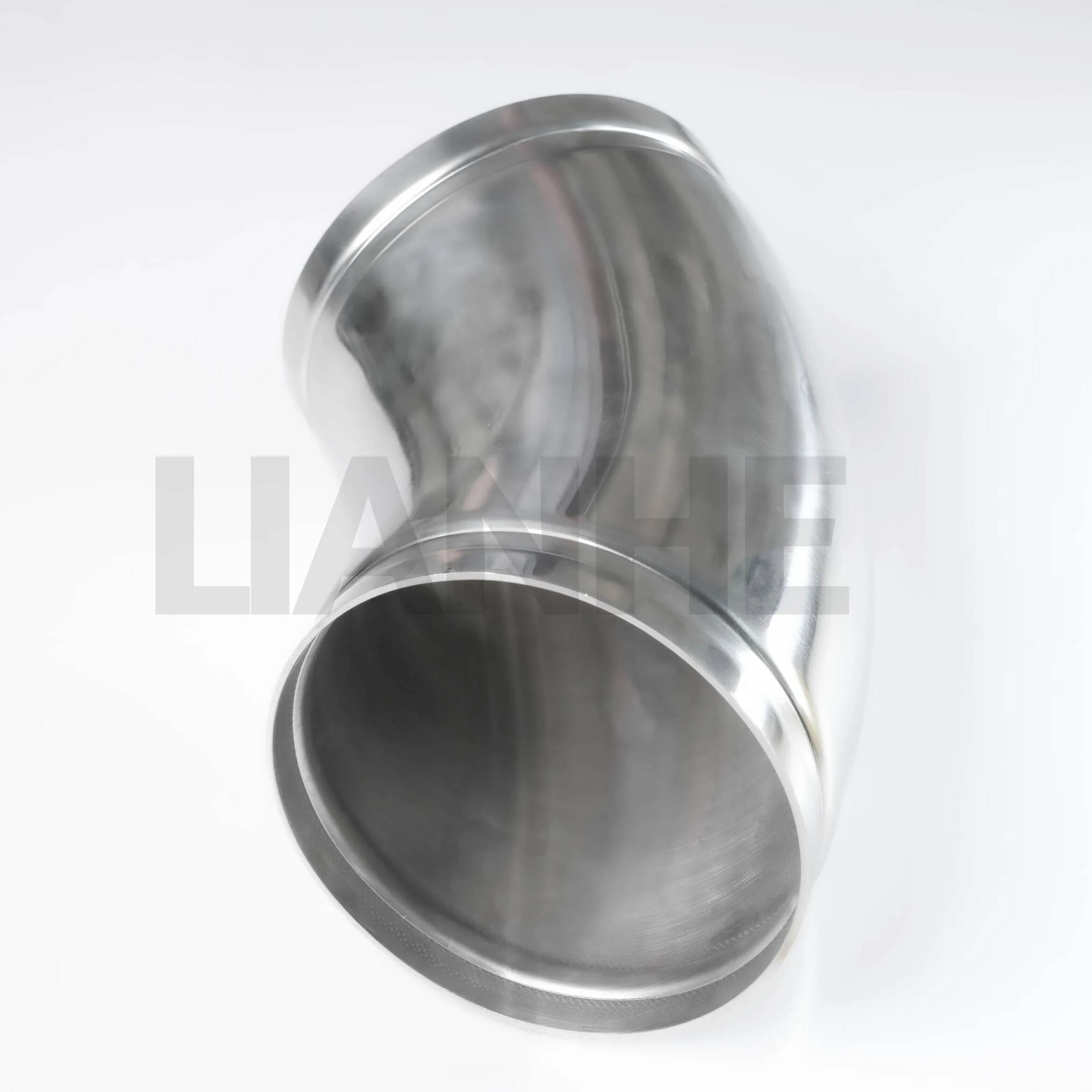

45DEG ELBOW 2 (2)_2336_2336
