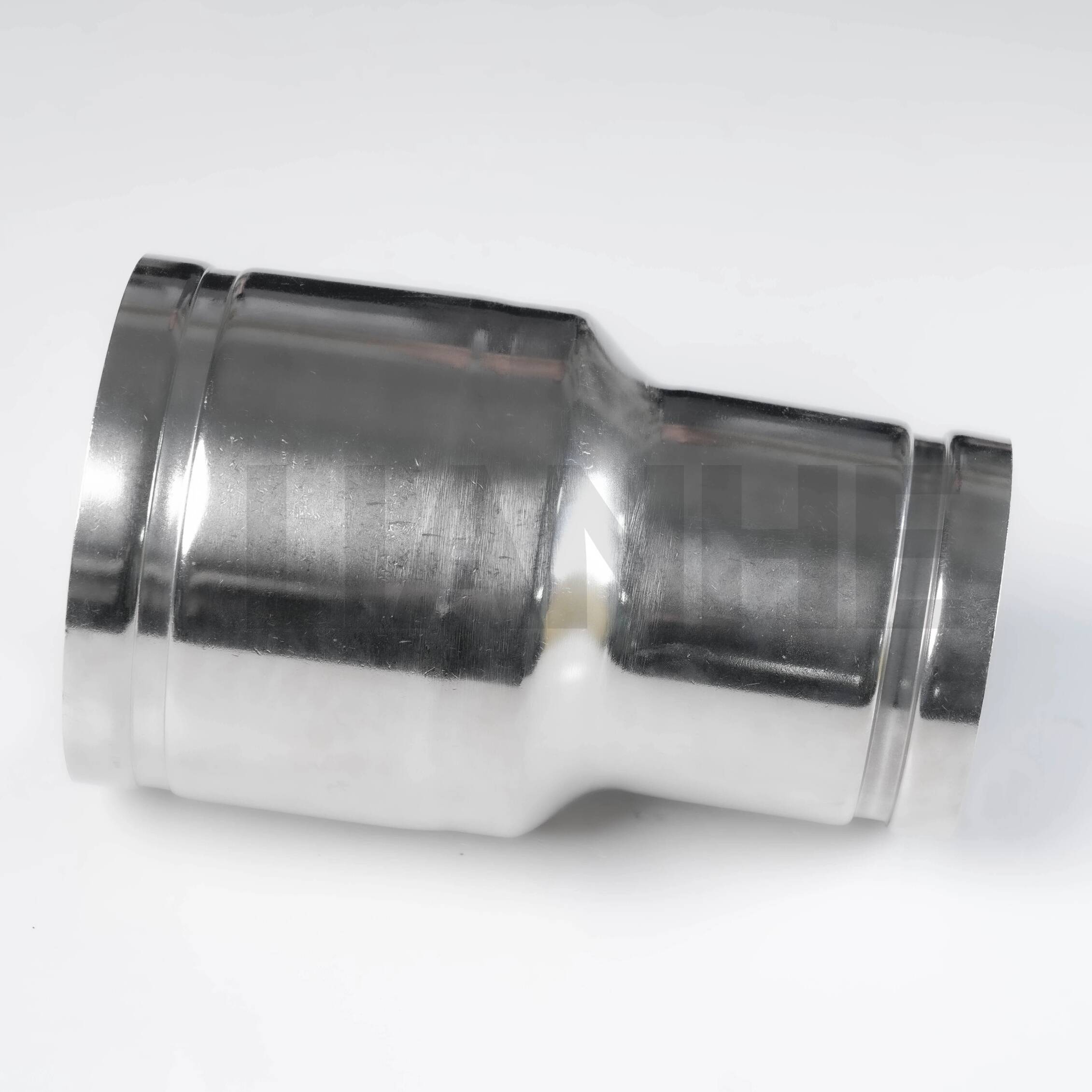

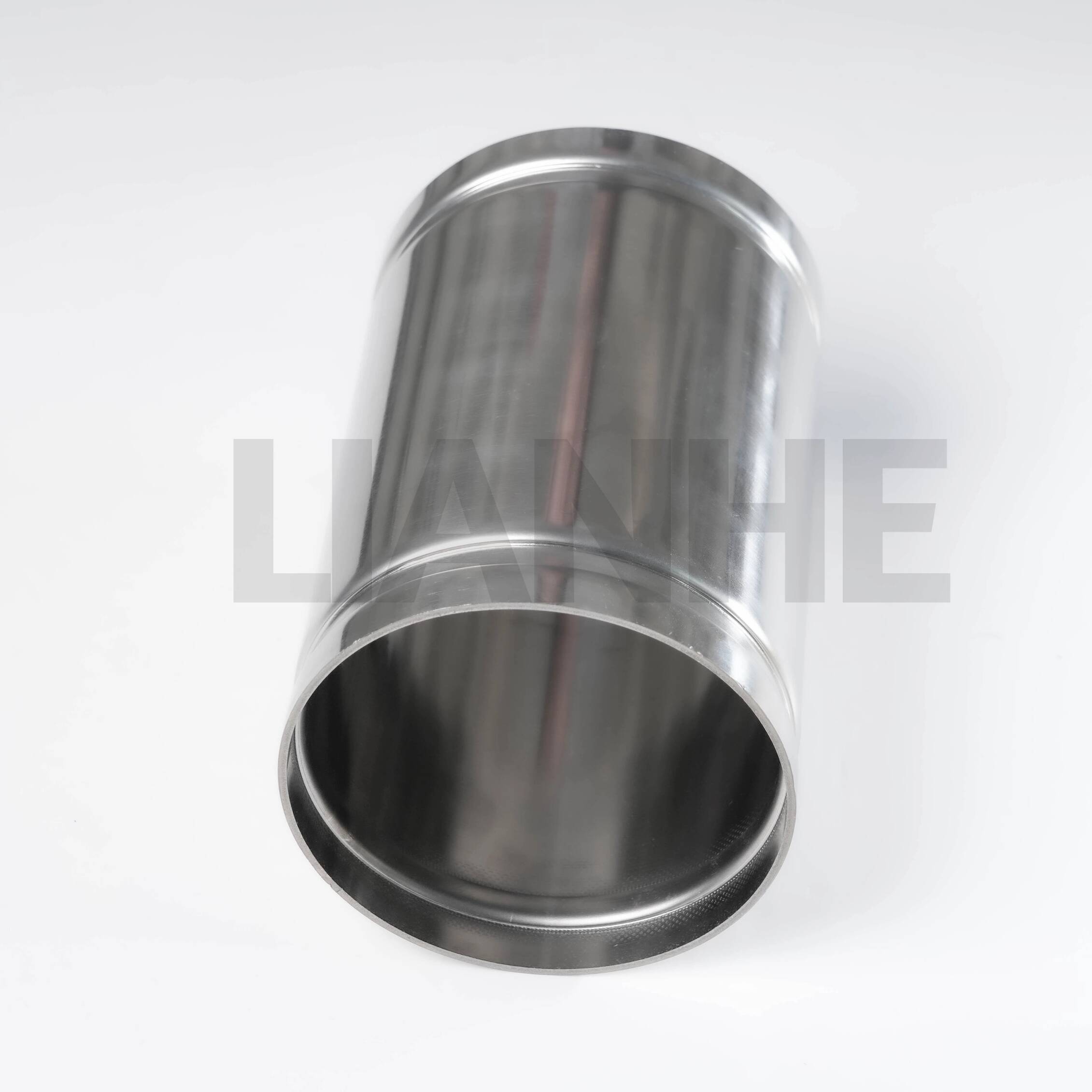

Łącznik rowkowany ze stali nierdzewnej LIANHE został zaprojektowany w celu zapewnienia bezpiecznego i wydajnego połączenia systemów rurowych o średniej i dużej średnicy. Rowkowana struktura połączenia umożliwia szybki montaż rurociągu, zapewniając jednocześnie niezawodną wytrzymałość mechaniczną i skuteczność uszczelnienia.
Wykonane z mechanicznie formowanej rury ze stali nierdzewnej, łącznik zapewnia dobrą odporność na korozję, stabilność wymiarową i długoterminową trwałość. Nadaje się do zaopatrzenia w wodę, dystrybucji gazu, ogrzewania, chłodzenia, ochrony środowiska i kompatybilnych systemów płynów przemysłowych.
W porównaniu z metodami łączenia wymagającymi rozległego spawania na miejscu, prawidłowo zamontowane łączniki rowkowane mogą uprościć montaż rurociągu, skrócić czas instalacji i sprawić, że przyszłe kontrole, konserwacja lub wymiana będą wygodniejsze.
Wyprodukowane w naszym zakładzie w Wenzhou w Zhejiang w Chinach złącza rowkowane LIANHE ze stali nierdzewnej są produkowane zgodnie z ustalonymi procedurami kontroli jakości w celu wspierania projektów komercyjnych, mieszkaniowych, przemysłowych, morskich i infrastrukturalnych.
Nazwa produktu:Złącze rowkowane ze stali nierdzewnej
Zakres rozmiarów:2"–8" (DN50–DN200)
Grubość ścianki:1,0–5,0 mm
Obowiązujące standardy:GB, EN, DIN i ASME
Dostępne materiały:
0Cr18Ni9, SS304, S30408, SUS304 i 1.4301
0Cr17Ni12Mo2, SS316 i SUS316
SS304L, S30403 i 1.4306
SS316L, S31603 i 1.4404
Typ połączenia:Połączenie rowkowane
Ciśnienie nominalne:PN16
Hydrostatyczne ciśnienie próbne:2,5 MPa
Ciśnienie próby szczelności:1,05 MPa
Odpowiedni zakres temperatur uszczelki:-20°C do +110°C
Proces produkcyjny:Formowane mechanicznie z rur ze stali nierdzewnej
Opcje obróbki powierzchni:Polerowanie wibracyjne, polerowanie magnetyczne i wytrawianie
Oznaczenie produktu:LOGO–OD–W.T.–Materiał. Loga klientów, marki prywatne, informacje o partiach i inne niestandardowe oznaczenia mogą być stosowane zgodnie z konkretnymi wymaganiami zamówienia.
Marka:LIANHE
Kod HS: 7307230000
Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny
Rzeczywiste wartości graniczne ciśnienia roboczego i temperatury zależą od rozmiaru złącza, grubości ścianki, gatunku stali nierdzewnej, materiału uszczelki, transportowanego medium, wymiarów rowka i obowiązującej normy projektowej.
Złącze rowkowane ze stali nierdzewnej łączy w sobie odporność na korozję, wydajność instalacji, stabilność mechaniczną i wygodną konserwację.
Wysoka wytrzymałość mechaniczna i stabilność strukturalna
Doskonała odporność na korozję i utlenianie
Dobra odporność na zużycie i odkształcenia
Długa żywotność w odpowiednich warunkach
Stabilna wydajność w wymagających środowiskach rurociągów
Bezpieczne połączenie pomiędzy kompatybilnymi rowkowanymi końcami rur
Niezawodne uszczelnienie przy prawidłowym montażu
Usprawniona struktura wewnętrzna z ograniczoną przeszkodą w przepływie
Dobra odporność na wibracje i ruch rurociągu
Nadaje się do systemów rurowych o średniej i dużej średnicy
Szybki i wygodny montaż mechaniczny
Mniejsze zapotrzebowanie na spawanie na miejscu
Krótszy czas montażu rurociągu
Wygodna kontrola, konserwacja i wymiana
Obniżone ogólne koszty instalacji i konserwacji
Nadaje się do montażu ukrytego, jeśli pozwalają na to wymagania projektu
Trwała konstrukcja ze stali nierdzewnej nadająca się do recyklingu
Odporna na korozję powierzchnia wewnętrzna
Nadaje się do kompatybilnych systemów wody pitnej
Zmniejszone ryzyko wtórnego skażenia w odpowiednich warunkach sanitarnych
Dostępnych jest wiele gatunków stali nierdzewnej i materiałów uszczelek
Prawidłowe wymiary rowków, dobór uszczelek, ustawienie rur, dokręcenie śrub i procedury instalacyjne mają kluczowe znaczenie dla niezawodnego działania. Instalatorzy powinni postępować zgodnie z podanymi instrukcjami montażu i używać komponentów kompatybilnych z wybranym łącznikiem.
Złącza rowkowane LIANHE ze stali nierdzewnej mogą być stosowane z:
Woda pitna
Zimna woda i gorąca woda
Ścieki
Woda przemysłowa
Olej i kompatybilne media płynne
Gaz i kompatybilne media gazowe
Kompatybilność należy oceniać na podstawie gatunku stali nierdzewnej, materiału uszczelki, temperatury roboczej, ciśnienia w układzie i właściwości chemicznych transportowanego medium.
Złącze rowkowane ze stali nierdzewnej można stosować w szerokiej gamie systemów rurociągów i projektach inżynieryjnych, w tym:
Systemy zaopatrzenia i dystrybucji wody
Bezpośrednie rurociągi wody pitnej
Systemy dystrybucji gazu
Systemy rurociągów kanalizacyjnych
Rurociągi ochrony środowiska
Instalacje parowe w potwierdzonym zakresie temperatur
Sieci ciepłownicze
Instalacje klimatyzacyjne i wody chłodzącej
Rurociągi wody przemysłowej
Ogólne kompatybilne systemy transportu płynów
Projekty inżynieryjne i infrastrukturalne
Statki i instalacje morskie
Budynki komercyjne
Budynki mieszkalne
Szpitale i placówki medyczne
Hotele i obiekty użyteczności publicznej
Sprzęt ochrony środowiska
Urządzenia do uzdatniania wody
Przemysłowe zakłady przetwórcze
Projekty ciepłownicze i klimatyzacyjne
Przed złożeniem zamówienia klienci powinni potwierdzić materiał produktu, uszczelkę, ciśnienie znamionowe, zakres temperatur, standard rowka, zewnętrzną średnicę rury i przeznaczone medium.
LIANHE stosuje procedury produkcji i kontroli jakości podczas kontroli surowców, cięcia rur, formowania, spawania, obróbki cieplnej, wykańczania powierzchni, rowkowania, prób ciśnieniowych, znakowania i pakowania.
Dostępne certyfikaty:
GB/T 19001-2016
ISO 9001:2015
Dokumentacja CE dla odpowiednich produktów
Licencja sanitarna
Rzeczywisty zakres i dostępność certyfikatu należy potwierdzić w zależności od wybranego produktu, jego przeznaczenia i rynku docelowego.
Pracownicy kontroli jakości przeprowadzają kontrole śródprocesowe i końcowe. Produkty są sprawdzane przed dostawą w celu sprawdzenia, czy ich materiały, wymiary, rowki, powierzchnie, właściwości uszczelniające, oznaczenia i opakowanie odpowiadają wymaganiom potwierdzonego zamówienia.
Sprawdź średnicę zewnętrzną, grubość ścianki, gatunek materiału i stan powierzchni przychodzących surowców.
Sprawdź długość, pozycję cięcia i stan końcowy surowców po cięciu.
Po obróbce i formowaniu sprawdź rowek, średnicę zewnętrzną, grubość ścianki i inne krytyczne wymiary.
Sprawdź wymiary spoiny, jej wygląd i jakość powierzchni po spawaniu i formowaniu, jeśli ma to zastosowanie.
Po obróbce cieplnej sprawdź powierzchnię produktu, wymiary i obszar rowkowanego połączenia.
Sprawdź jakość powierzchni po polerowaniu wibracyjnym, polerowaniu magnetycznym, trawieniu lub innej obróbce powierzchni.
Przeprowadzić próby hydrauliczne ciśnieniowe i szczelności zgodnie z obowiązującymi wymaganiami kontrolnymi.
Przed wysyłką sprawdź oznaczenia produktów, ilości, materiały opakowaniowe, etykiety i znaki wysyłkowe.
Dostępne procedury testowe obejmują:
Próba ciśnienia hydrostatycznego
Próba szczelności
Próba ciśnienia roboczego
Test podciśnieniowy
Próba wyciągania
Test zmiany temperatury zimnej i gorącej wody
Hydrostatyczny test zginania i skręcania
Hydrostatyczny test wibracyjny
Próba uderzenia hydrostatycznego
Kontrola dostawy:Klasa materiału, stan powierzchni, wymiary produktu, wymiary rowka, właściwości hydrostatyczne, szczelność, oznakowanie produktu, ilość i opakowanie.
Obowiązujące badania i współczynnik pobierania próbek zależą od wybranego produktu, obowiązującej normy, zamierzonego zastosowania i potwierdzonego planu kontroli.
Protokoły kontroli i dokumenty jakościowe mogą być dostarczane zgodnie z potwierdzonymi wymaganiami produktu i zamówienia, w tym:
EN 10204 3.1 Certyfikat badania materiału
Świadectwo kontroli surowca
Sprawozdanie z badania radiograficznego, jeśli ma to zastosowanie
Raport z testu uszczelnienia hydraulicznego
Raport z kontroli wymiarów i rowków
Sprawozdanie z próby ciśnieniowej i szczelności
Raport z inspekcji strony trzeciej
Inne dokumenty dotyczące jakości specyficzne dla projektu
Zakres inspekcji, współczynniki testowania, wymagania dotyczące dokumentacji i ustalenia dotyczące obserwacji przez strony trzecie powinny zostać potwierdzone przed rozpoczęciem produkcji.
Nasza fabryka w Wenzhou w Zhejiang w Chinach jest przystosowana do produkcji standardowych i niestandardowych złączek rowkowanych i złączek wciskanych ze stali nierdzewnej.
Główne urządzenia produkcyjne obejmują:
Pięć automatycznych linii produkcyjnych do spawania rur
Dwie maszyny do cięcia laserowego
Pięć maszyn do polerowania wibracyjnego
Dwie polerki magnetyczno-polerskie
Pięć stanowisk do prób szczelności i hydrauliki
Trzy maszyny formujące
Trzy maszyny do rowkowania
Dwie wiertarki
Dziesięć tokarek CNC
Sześć maszyn do obróbki końcowej
Dwie pionowe maszyny do hydroformowania
Dwie maszyny do hydroformowania ramowego
Dziesięć giętarek do rur
Osiem automatycznych spawarek łukowych argonem
Cztery hydrauliczne maszyny ciągnące
Cztery szybkie wykrawarki hydrauliczne
Dwie maszyny do znakowania laserowego
Dwie jednostki opakowaniowe
Inny powiązany sprzęt produkcyjny i kontrolny
Te możliwości produkcyjne wspierają przygotowanie materiału, formowanie mechaniczne, rowkowanie, spawanie, obróbkę cieplną, wykańczanie powierzchni, próby ciśnieniowe, znakowanie, kontrolę i pakowanie eksportowe.
Każde złącze jest chronione plastikową torbą, aby zmniejszyć narażenie na kurz, wilgoć i zanieczyszczenie powierzchni. Produkty są następnie pakowane we wzmocnione kartony eksportowe i w razie potrzeby konsolidowane w drewnianych skrzynkach.
To wielowarstwowe opakowanie pomaga chronić złącza rowkowane ze stali nierdzewnej przed uderzeniami, zadrapaniami, zanieczyszczeniami i uszkodzeniami podczas manipulacji podczas przechowywania i transportu międzynarodowego.
Niestandardowe kartony, logo klienta, etykiety, kody kreskowe, opakowania paletowe i inne opakowania mogą być dostarczone zgodnie z potwierdzonymi wymaganiami zamówienia.
Minimalna ilość zamówienia:Zwykle 5–10 sztuk, w zależności od wielkości produktu i aktualnego stanu magazynowego.
Utrzymujemy zapasy wielu standardowych produktów i często żądanych rozmiarów. Wybrane produkty mogą mieć dostępne aż do 5000 sztuk. Ponieważ poziom zapasów zmienia się w sposób ciągły, przy składaniu zapytania ofertowego należy ponownie potwierdzić rzeczywiste ilości i dostępność natychmiastowej dostawy.
Czas dostawy:Produkty o standardowych rozmiarach dostępne z magazynu mogą być zazwyczaj dostarczone w ciągu 3–7 dni. Zamówienia wymagające nowej produkcji trwają zwykle około 25 dni.
Czas wyceny:Zwykle w ciągu trzech godzin roboczych po otrzymaniu pełnych specyfikacji i wymagań ilościowych.
Ważność oferty:Zwykle 3–7 dni, w zależności od cen surowców ze stali nierdzewnej, kursów walut i aktualnych warunków rynkowych.
Darmowe próbki:Próbki mogą być dostarczane bezpłatnie w celu sprawdzenia wymiarów i oceny jakości. Opłaty za międzynarodową przesyłkę ekspresową zwykle pokrywa odbiorca.
Warunki płatności:Wymagany jest depozyt w wysokości 30% T/T z góry, a pozostałe 70% salda T/T płatne przed dostawą. Możliwość uzgodnienia szczegółowych ustaleń dotyczących płatności w zależności od wartości zamówienia i warunków współpracy.
Dostępne metody płatności obejmują T/T, Western Union, PayPal i inne wspólnie uzgodnione metody.
Dostępne warunki handlowe:EXW, FOB, CFR, CIF, DDP i DDU
Produkty mogą być dostarczane drogą morską, lotniczą, lądową lub międzynarodową usługą ekspresową. Metodę wysyłki można wybrać w zależności od wielkości zamówienia, objętości paczki, miejsca docelowego, wymaganego harmonogramu dostaw i budżetu na transport.
Nasz standardowy okres gwarancji jakości produktu wynosi jeden rok. Jeśli w okresie gwarancyjnym potwierdzony zostanie problem z jakością związany z produkcją, nasz zespół zbada przyczynę i zapewni odpowiednie rozwiązanie techniczne lub posprzedażne.
Klienci powinni podać model produktu, numer zamówienia, wymiary rowków, warunki montażu, ciśnienie robocze, temperaturę roboczą, transportowane medium oraz odpowiednie zdjęcia lub filmy, aby pomóc w ocenie technicznej.
