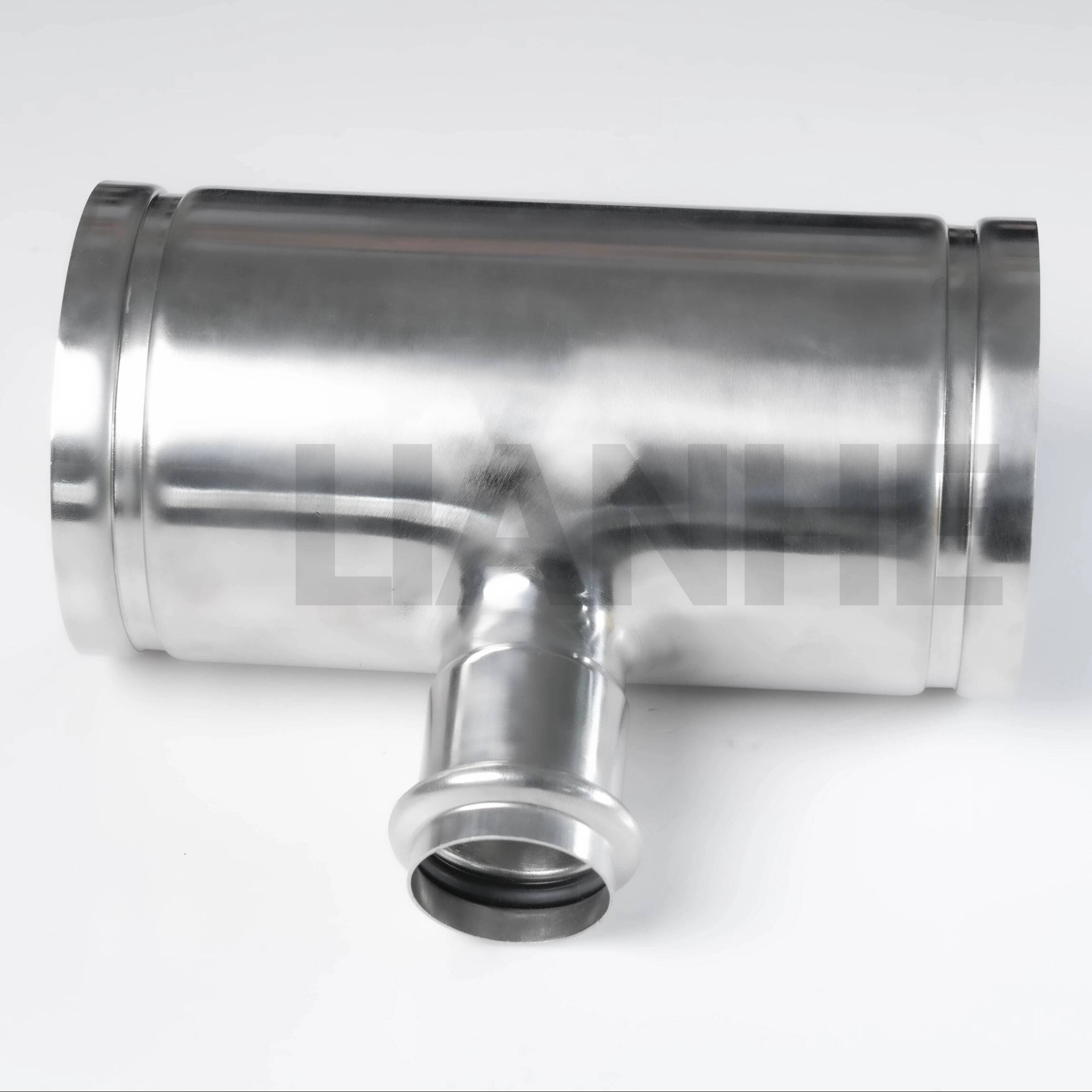

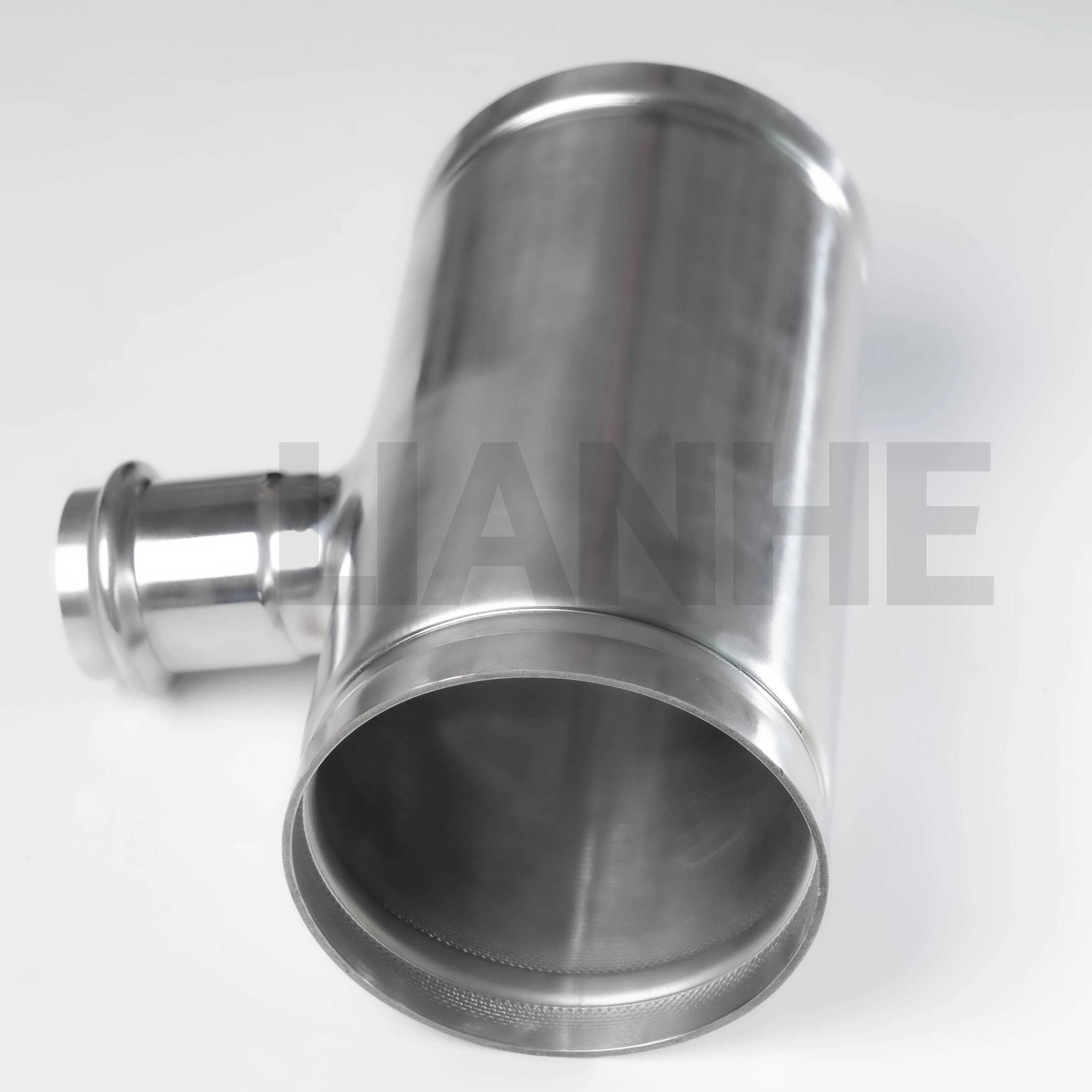

Trójnik do rowków i docisków ze stali nierdzewnej LIANHE został zaprojektowany tak, aby stworzyć stabilne połączenie odgałęzione w wymagających systemach przesyłu wody, gazu i kompatybilnych płynów. Łącząc połączenie rowkowane z połączeniem wciskanym, złączka umożliwia efektywny montaż rurociągu i pomaga łączyć różne odcinki rur w ramach jednej sieci rurociągów.
Jego mechanicznie formowana konstrukcja ze stali nierdzewnej zapewnia niezawodną dokładność wymiarową, odporność na korozję i długoterminową stabilność strukturalną. Opływowy kanał wewnętrzny pomaga zmniejszyć opór przepływu, a precyzyjnie uformowane końcówki przyłączeniowe zapewniają bezpieczną instalację i niezawodne uszczelnienie.
Dostępne w rozmiarach od 2” do 8” (DN50–DN200) rowki i trójnik dociskowy ze stali nierdzewnej nadają się do obiektów przemysłowych, budynków komercyjnych, osiedli mieszkaniowych, projektów uzdatniania wody, instalacji grzewczych i innych zastosowań w rurociągach o dużej średnicy.
Rodzaj produktu:Rowek i trójnik ze stali nierdzewnej
Zakres rozmiarów:2"–8" (DN50–DN200)
Grubość ścianki:1,0–5,0 mm
Obowiązujące standardy:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN i ASME
Dostępne materiały:
0Cr18Ni9, SS304, S30408, SUS304 i 1.4301
0Cr17Ni12Mo2, SS316 i SUS316
SS304L, S30403 i 1.4306
SS316L, S31603 i 1.4404
Typ połączenia:Rowek × Naciśnij połączenie
Opcje zakończenia prasy:Typ D i typ S
Ciśnienie nominalne:PN16
Hydrostatyczne ciśnienie próbne:2,5 MPa
Ciśnienie próby szczelności:1,05 MPa
Odpowiedni zakres temperatur uszczelki:-20°C do +110°C
Proces produkcyjny:Formowane mechanicznie z rur ze stali nierdzewnej
Opcje obróbki powierzchni:Polerowanie wibracyjne, polerowanie magnetyczne i wytrawianie
Oznaczenie produktu:LOGO–OD–W.T.–Materiał. Istnieje możliwość zastosowania logo klienta i niestandardowych oznaczeń zgodnie z konkretnymi wymaganiami zamówienia.
Marka:LIANHE
Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny
Rzeczywiste wartości graniczne ciśnienia i temperatury zależą od wielkości produktu, grubości ścianki, gatunku stali nierdzewnej, materiału pierścienia uszczelniającego, transportowanego medium i obowiązującej normy projektowej.
Trójniki do rowków i docisków ze stali nierdzewnej LIANHE są przeznaczone do wszechstronnego zastosowania w projektach rurociągów komercyjnych, mieszkaniowych, komunalnych, morskich i przemysłowych. Połączenie kombinowane pomaga inżynierom zintegrować rowkowane rurociągi główne z wciskanymi rurociągami odgałęzionymi, zachowując jednocześnie wydajny proces instalacji.
Odpowiednie media:
Woda pitna
Zimna woda i gorąca woda
Ścieki
Woda przemysłowa
Olej i kompatybilne media płynne
Gaz i kompatybilne media gazowe
Typowe obszary zastosowań:
Projekty inżynieryjne i infrastrukturalne
Statki i instalacje rurociągów morskich
Budynki komercyjne
Budynki mieszkalne
Szpitale i placówki medyczne
Hotele i obiekty użyteczności publicznej
Sprzęt ochrony środowiska
Urządzenia do uzdatniania wody
Systemy grzewcze
Systemy klimatyzacji
Zakłady przetwórstwa przemysłowego
Armatura może być stosowana w instalacjach wodociągowych, gazowych, bezpośrednich rurociągach wody pitnej, kanalizacji, rurociągach ochrony środowiska, instalacjach parowych, rurociągach ciepłowniczych, sieciach klimatyzacyjnych i instalacjach wody przemysłowej.
Przed złożeniem zamówienia klienci powinni potwierdzić zgodność materiału i uszczelki ze stali nierdzewnej z transportowanym medium, temperaturą pracy, ciśnieniem w układzie i środowiskiem montażu.
Rowek i trójnik dociskowy ze stali nierdzewnej zapewniają praktyczną równowagę wytrzymałości mechanicznej, odporności na korozję, wydajności instalacji i długoterminowej wydajności operacyjnej.
Kluczowe zalety produktu to:
Wysoka odporność mechaniczna i ciśnieniowa
Doskonała odporność na korozję i utlenianie
Długi okres użytkowania
Niski wewnętrzny opór przepływu
Dobre wibracje i działanie sejsmiczne
Niezawodne połączenie oddziałowe
Ekologiczna konstrukcja ze stali nierdzewnej
Szybki i wygodny montaż
Nadaje się do montażu ukrytego, jeśli jest to dozwolone
Obniżone ogólne koszty instalacji i konserwacji
Dobra odporność na zużycie
Higieniczna konstrukcja dla odpowiednich systemów wody pitnej
Niezawodne uszczelnienie przy zmniejszonym ryzyku wycieku
Rowkowany koniec umożliwia wygodne połączenie z kompatybilnym rowkowanym rurociągiem, natomiast koniec wciskany zapewnia szybkie mechaniczne połączenie z rurą odgałęzioną. Ta połączona konstrukcja może ograniczyć spawanie na miejscu, uprościć procedury instalacyjne i skrócić harmonogram budowy.
Prawidłowe przygotowanie rury, wymiary rowka, głębokość włożenia, dobór uszczelki, kalibracja zaciskarki i kontrola końcowa są niezbędne do uzyskania niezawodnego uszczelnienia i parametrów mechanicznych.
LIANHE stosuje procedury kontroli jakości podczas kontroli surowców, cięcia rur, formowania mechanicznego, spawania, obróbki cieplnej, wykańczania powierzchni, prób ciśnieniowych, znakowania produktów i pakowania.
Dostępne certyfikaty:
GB/T 19001-2016
ISO 9001:2015
Dokumentacja CE dla odpowiednich produktów
Licencja sanitarna
Dostępność i zakres poszczególnych certyfikatów należy potwierdzić w zależności od wybranego produktu i docelowego rynku.
Raporty z inspekcji i dokumenty uzupełniające mogą zostać dostarczone zgodnie z ustalonymi wymaganiami dotyczącymi produktu i zamówienia, w tym:
EN 10204 3.1 Certyfikat badania materiału
Świadectwo kontroli surowca
Sprawozdanie z badania radiograficznego, jeśli ma to zastosowanie
Raport z testu uszczelnienia hydraulicznego
Raport z kontroli wymiarowej
Raport z inspekcji końca połączenia
Raport z inspekcji strony trzeciej
Inne dokumenty dotyczące jakości specyficzne dla projektu
Zakres inspekcji, współczynnik testowania, wymagania dotyczące dokumentów i ustalenia dotyczące świadków zewnętrznych powinny zostać potwierdzone przed rozpoczęciem produkcji.
Dostępne testy produktów obejmują:
Próba ciśnienia hydrostatycznego
Próba szczelności
Próba ciśnienia roboczego
Test podciśnieniowy
Próba wyciągania
Test zmiany temperatury zimnej i gorącej wody
Hydrostatyczny test zginania i skręcania
Hydrostatyczny test wibracyjny
Próba uderzenia hydrostatycznego
Kontrola dostawy:Materiał, stan powierzchni, wymiary produktu, wymiary gniazd i rowków, właściwości hydrostatyczne, szczelność, oznaczenia produktów, ilości i opakowanie.
Obowiązujące testy zależą od specyfikacji produktu, obowiązującej normy, zamierzonego zastosowania i potwierdzonego planu kontroli.
Personel kontroli jakości przeprowadza kontrole w trakcie procesu i końcowe w trakcie całej produkcji. Produkty przed dostawą są sprawdzane pod kątem zgodności materiałów, wymiarów, końcówek, powierzchni i opakowania z wymaganiami potwierdzonego zamówienia.
Sprawdź średnicę zewnętrzną, grubość ścianki, gatunek materiału i stan powierzchni przychodzących surowców.
Sprawdź długość, pozycję cięcia i stan końcowy surowców po cięciu.
Po obróbce mechanicznej i formowaniu mechanicznym należy sprawdzić gniazdo, rowek, średnicę zewnętrzną i grubość ścianki.
Sprawdź wymiary spoiny, jej wygląd i jakość powierzchni po spawaniu i formowaniu.
Po obróbce cieplnej sprawdź powierzchnię, wymiary, rowek i gniazdo.
Sprawdź jakość powierzchni po polerowaniu wibracyjnym, polerowaniu magnetycznym, trawieniu lub innej obróbce powierzchni.
Przeprowadzić próby hydrauliczne ciśnieniowe i szczelności zgodnie z obowiązującymi wymaganiami kontrolnymi.
Przed wysyłką sprawdź oznaczenia produktów, ilości, etykiety, materiały opakowaniowe i znaki wysyłkowe.
Nasz zakład produkcyjny jest przystosowany do stabilnej produkcji złączek zaprasowywanych ze stali nierdzewnej i złączek rurowych rowkowanych dla standardowych i niestandardowych projektów międzynarodowych.
Wyposażenie produkcyjne obejmuje pięć automatycznych linii do spawania rur, dwie maszyny do cięcia laserowego, pięć polerek wibracyjnych, dwie polerki magnetyczne, pięć stanowisk do testowania szczelności i hydrauliki, trzy maszyny do formowania, trzy maszyny do rowkowania, dwie wiertarki, dziesięć tokarek CNC i sześć maszyn do obróbki końcowej.
Dodatkowe wyposażenie obejmuje dwie pionowe maszyny do hydroformowania, dwie ramy do hydroformowania, dziesięć giętarek do rur, osiem automatycznych spawarek łukowych argonem, cztery hydrauliczne maszyny do ciągnienia, cztery szybkie hydrauliczne wykrawarki, dwie maszyny do znakowania laserowego, dwie jednostki pakujące i inny powiązany sprzęt produkcyjny i kontrolny.
Rozległa znajomość rynków międzynarodowych i umiejętność obsługi różnych wymagań technicznych.
Bezpośrednia produkcja z naszej własnej fabryki w Wenzhou, Zhejiang, Chiny.
Doświadczony zespół techniczno-produkcyjny skupiony na utrzymaniu stałej jakości produktów.
Efektywne systemy produkcji i kontroli kosztów zaprojektowane w celu zapewnienia konkurencyjnych cen fabrycznych.
Bogate doświadczenie w produkcji, zarządzaniu jakością i międzynarodowej sprzedaży złączek zaprasowywanych ze stali nierdzewnej.
Dostępne są usługi OEM i ODM. Produkty mogą być wytwarzane według rysunków klienta, próbek, specyfikacji technicznych, oznaczeń produktów, projektów opakowań i wymagań kontrolnych.
Każdy produkt jest chroniony plastikową torbą, aby zmniejszyć narażenie na kurz, wilgoć i zanieczyszczenie powierzchni. Okucia są następnie pakowane we wzmocnione kartony eksportowe i w razie potrzeby konsolidowane w drewnianych skrzynkach.
Niestandardowe kartony, logo klienta, etykiety, kody kreskowe, opakowania paletowe i inne opakowania mogą być dostarczane zgodnie z wymaganiami potwierdzonego zamówienia.
Dostępne warunki handlowe:EXW, FOB, CFR, CIF, DDP i DDU
Produkty mogą być dostarczane drogą morską, lotniczą, lądową lub międzynarodową usługą ekspresową.
Czas dostawy:Produkty o standardowych rozmiarach dostępne z magazynu mogą być zazwyczaj dostarczone w ciągu 3–7 dni. Zamówienia wymagające nowej produkcji trwają zwykle około 25 dni.
Rzeczywisty harmonogram dostaw zależy od specyfikacji produktu, ilości, dostępności materiałów, wymagań kontrolnych, niestandardowego opakowania i aktualnego planu produkcji fabryki.
Kod HS: 7307230000
Minimalna ilość zamówienia:Zwykle 5–10 sztuk, w zależności od wielkości produktu i aktualnego stanu magazynowego.
Utrzymujemy zapasy wielu regularnych produktów i często zamawianych rozmiarów. Wybrane produkty mogą mieć dostępne nawet do 5000 sztuk, co pozwala na elastyczne ilości zamówień i krótkie terminy dostaw. Przy składaniu zapytania o wycenę należy ponownie potwierdzić rzeczywisty stan zapasów.
Warunki płatności:Wymagany jest depozyt w wysokości 30% T/T z góry, a pozostałe 70% salda T/T płatne przed dostawą. Szczegółowe warunki płatności można uzgodnić w zależności od zamówienia.
Dostępne metody płatności obejmują T/T, Western Union, PayPal i inne wspólnie uzgodnione metody.
Czas wyceny:Zwykle w ciągu trzech godzin roboczych po otrzymaniu pełnej specyfikacji produktu i wymagań ilościowych.
Ważność oferty:Zwykle 3–7 dni, w zależności od cen surowców ze stali nierdzewnej, kursów walut i aktualnych warunków rynkowych.
Darmowe próbki:Próbki mogą być dostarczane bezpłatnie w celu sprawdzenia wymiarów i oceny jakości. Opłaty za międzynarodową przesyłkę ekspresową zwykle pokrywa odbiorca.
Nasz standardowy okres gwarancji jakości produktu wynosi jeden rok. Jeśli w okresie gwarancyjnym potwierdzony zostanie problem z jakością związany z produkcją, nasz zespół zbada przyczynę i zapewni odpowiednie rozwiązanie techniczne lub posprzedażne.
Klienci powinni podać model produktu, numer zamówienia, warunki instalacji, ciśnienie robocze, temperaturę roboczą, transportowany nośnik oraz odpowiednie zdjęcia lub filmy, aby pomóc w ocenie technicznej.
Producent i miejsce pochodzenia:LIANHE — Wenzhou, Zhejiang, Chiny
