Złącze do zaciskania pierścienia ze stali nierdzewnej

Opis produktu

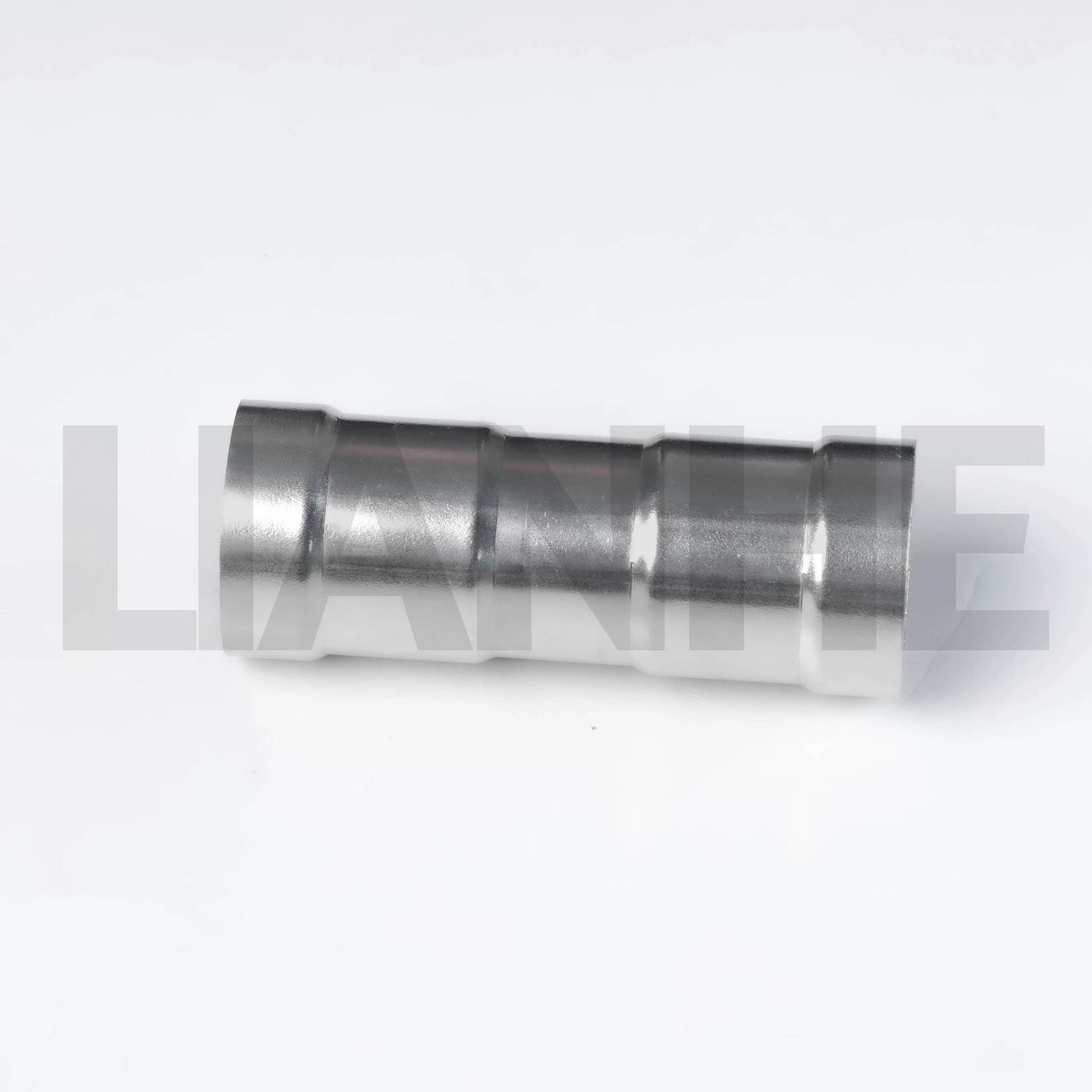

Złącze zagniatane pierścieniem ze stali nierdzewnej LIANHE jest przeznaczone do łączenia dwóch kompatybilnych rur ze stali nierdzewnej w instalacjach wodnych, gazowych i przemysłowych. Konfiguracja z podwójnym gniazdem zapewnia bezpieczne połączenie przy jednoczesnym zachowaniu ciągłej i wydajnej ścieżki przepływu.

Wykonane z mechanicznie formowanej rury ze stali nierdzewnej, łącznik łączy w sobie dokładność wymiarową, odporność na korozję i niezawodne działanie uszczelniające. Złącze zaciskane pierścieniowo upraszcza również instalację, zmniejszając potrzebę konwencjonalnego gwintowania lub spawania na miejscu.

Podstawowe specyfikacje techniczne

Złącza zaciskane pierścieniowo LIANHE są produkowane w wielu rozmiarach i gatunkach stali nierdzewnej, aby spełnić różne wymagania dotyczące rurociągów i projektów.

• Zakres rozmiarów:1/2"–4" (DN15–DN100)

• Grubość ścianki:0,8–2,0 mm

• Obowiązujące standardy:GB, EN, DIN i ASME

• Przybory:SS304, SS304L, SS316 i SS316L

• Równoważne stopnie:0Cr18Ni9, S30408, SUS304, 1.4301, 0Cr17Ni12Mo2, S30403, 1.4306, S31603 i 1.4404

• Podłączenie do gniazda:Zaciskanie pierścienia

• Ciśnienie nominalne:PN16

• Hydrostatyczne ciśnienie próbne:2,5 MPa

• Ciśnienie próby szczelności:1,05 MPa

• Zakres temperatur uszczelki:−20°C do 110°C

• Proces produkcyjny:Formowane mechanicznie z rury ze stali nierdzewnej

• Obróbka powierzchniowa:Polerowanie wibracyjne, polerowanie magnetyczne lub trawienie

• Odpowiednie media:Zimna i gorąca woda pitna, ścieki, woda przemysłowa, ropa i gaz

• Oznaczenie produktu:Logo, średnica zewnętrzna, grubość ścianki i klasa materiału

• Oznaczenie OEM:Dostępne logo klienta i niestandardowe oznakowanie

• Marka:LIANHE

• Miejsce pochodzenia:Wenzhou, Chiny

• Kod HS: 7307230000

Rzeczywiste ciśnienie, temperatura i kompatybilność z mediami należy potwierdzić w zależności od wybranego gatunku stali nierdzewnej, uszczelki, rozmiaru rury i obowiązującej normy systemowej.

Zastosowania i zalety produktu

Złącze może być stosowane do łączenia prostych odcinków rur w odpowiednich instalacjach wodnych, gazowych, bezpośrednich wody pitnej, ciepłownictwie, klimatyzacji, ochronie środowiska i wodzie przemysłowej.

Typowe zastosowania obejmują projekty inżynieryjne, statki, budynki komercyjne i mieszkalne, szpitale, hotele i obiekty przemysłowe. W przypadku pary, oleju, gazu lub innych wymagających mediów przed złożeniem zamówienia należy potwierdzić zgodność materiału i uszczelki.

Kluczowe zalety produktu

1. Wytrzymałość konstrukcyjna:Mechanicznie uformowany korpus zapewnia wytrzymałość i stabilność wymiarową kompatybilnych instalacji rurowych.

2. Odporność na korozję:Dostępnych jest wiele gatunków stali nierdzewnej przeznaczonych do różnych środowisk pracy.

3. Długa żywotność:Trwała konstrukcja ze stali nierdzewnej może zmniejszyć wymagania dotyczące wymiany i konserwacji.

4. Niski opór przepływu:Ciągły kanał wewnętrzny pomaga w efektywnym przepuszczaniu płynu.

5. Wydajność sejsmiczna:Złącze mechaniczne nadaje się do odpowiednio zaprojektowanych układów narażonych na wibracje lub ruch.

6. Wartość środowiskowa:Stal nierdzewna jest trwała i nadaje się do recyklingu, co zapewnia długą żywotność instalacji rurowych.

7. Szybka instalacja:Zaciskanie pierścieniowe zmniejsza potrzebę konwencjonalnego gwintowania lub spawania na miejscu.

8. Ukryta instalacja:Złącze kompaktowe nadaje się do odsłoniętych i osadzonych układów rur, zgodnie z obowiązującymi wymaganiami.

9. Efektywność kosztowa:Szybsza instalacja i ograniczona konserwacja mogą obniżyć całkowity koszt systemu rurociągów.

10. Odporność na zużycie:Korpus ze stali nierdzewnej zapewnia trwałość w odpowiednich warunkach pracy.

11. Zastosowania higieniczne:Materiały kompatybilne mogą być stosowane w instalacjach wody pitnej spełniających odpowiednie wymagania sanitarne.

12. Niezawodne uszczelnienie:Właściwa rura, uszczelka i narzędzie do zaciskania zapewniają bezpieczne i szczelne połączenie.

13. Spójne połączenie:Konstrukcja z podwójnym gniazdem pomaga zachować wyrównanie rur pomiędzy dwiema połączonymi sekcjami.

Kontrola jakości i testowanie

LIANHE stosuje procedury kontroli w trakcie i końcowej całej produkcji. Dedykowany personel kontroli jakości sprawdza materiały, wymiary, powierzchnie, skuteczność uszczelnienia, oznakowanie i opakowanie przed wysyłką.

Ośmioetapowy proces kontroli jakości

1. Sprawdź gatunek surowca, średnicę zewnętrzną i grubość ścianki.

2. Po cięciu sprawdź długość materiału i stan końca rury.

3. Po obróbce sprawdź gniazdo, średnicę zewnętrzną i grubość ścianki.

4. Sprawdź uformowany obszar, wymiary spoiny i stan powierzchni, jeśli ma to zastosowanie.

5. Po obróbce cieplnej sprawdzić powierzchnię, wymiary i geometrię gniazda.

6. Sprawdź wykończoną powierzchnię po polerowaniu lub trawieniu.

7. Wykonać odpowiednie próby hydrauliczne i szczelności.

8. Przed dostawą sprawdź oznaczenia produktów, ilości i opakowanie.

Dostępne elementy testowe

Testy mogą obejmować testy hydrostatyczne, szczelności, ciśnienia, podciśnienia, rozciągania, obiegu ciepłej i zimnej wody, hydrostatyczne zginanie i skręcanie, wibracje i uderzenia.

Kontrola dostawy obejmuje materiał, wykończenie powierzchni, wymiary, właściwości hydrostatyczne i szczelność zgodnie z obowiązującą specyfikacją.

Dokumenty kontrolne

W zależności od wymagań dotyczących produktu i zamówienia dostępna dokumentacja może obejmować:

• Certyfikat badania materiału EN 10204 3.1

• Świadectwo kontroli surowca

• Protokół badania radiograficznego

• Raport z testu uszczelnienia hydraulicznego

• Raport z kontroli wymiarowej

• Raport z kontroli strony trzeciej

Notowane certyfikaty firmy obejmują GB/T 19001-2016, ISO 9001:2015, CE i licencję sanitarną. Proszę potwierdzić, które certyfikaty obowiązują dla wybranego sprzęgu i rynku docelowego.

Sprzęt produkcyjny i możliwości fabryki

Wyposażenie produkcyjne obejmuje pięć automatycznych linii do spawania rur, dwie wycinarki laserowe, pięć polerek wibracyjnych, dwie polerki magnetyczne, pięć stanowisk do prób szczelności i hydrauliki, trzy maszyny do formowania, trzy maszyny do rowkowania, dwie wiertarki, dziesięć tokarek CNC i sześć maszyn do planowania czołowego.

W zakładzie znajdują się również urządzenia do rozszerzania w wodzie, gięcia rur, automatycznego spawania łukiem argonowym, ciągnienia hydraulicznego, szybkiego wykrawania, znakowania laserowego i pakowania.

LIANHE wspiera klientów w zakresie wymagań specyficznych dla rynku, wyboru produktów technicznych, oznakowania OEM, niestandardowych opakowań, zarządzania produkcją i konkurencyjnych ofert handlowych.

Warunki pakowania i handlu

• Uszczelka:Torby plastikowe, kartony i skrzynki drewniane

• MOQ:Zwykle 5–10 sztuk

• Magazyn:W zależności od żądanego rozmiaru, materiału i aktualnego stanu zapasów

• Próbki:Mogą być dostępne bezpłatne próbki; opłaty kurierskie nie są wliczone w cenę

• Czas wyceny:Zwykle w ciągu trzech godzin od otrzymania pełnych wymagań

• Ważność ceny:Zwykle 3–7 dni, w zależności od warunków na rynku materiałowym

• Dostawa zapasów:Około 3–7 dni w przypadku dostępnych standardowych rozmiarów

• Czas realizacji produkcji:Około 25 dni

• Zapłata:30% depozytu T/T i 70% salda przed dostawą; można omówić szczegółowe warunki

• Metody płatności:T/T, Western Union i PayPal

• Warunki handlowe:EXW, FOB, CFR, CIF, DDP i DDU

• Wysyłka:Drogą morską, lotniczą lub międzynarodową ekspresową

• Gwarancja:Standardowa roczna gwarancja jakości

Aby otrzymać dokładną wycenę, prosimy o podanie wymaganego rozmiaru, grubości ścianki, gatunku materiału, ilości, medium roboczego, ciśnienia, temperatury, oznakowania, opakowania i miejsca przeznaczenia.
