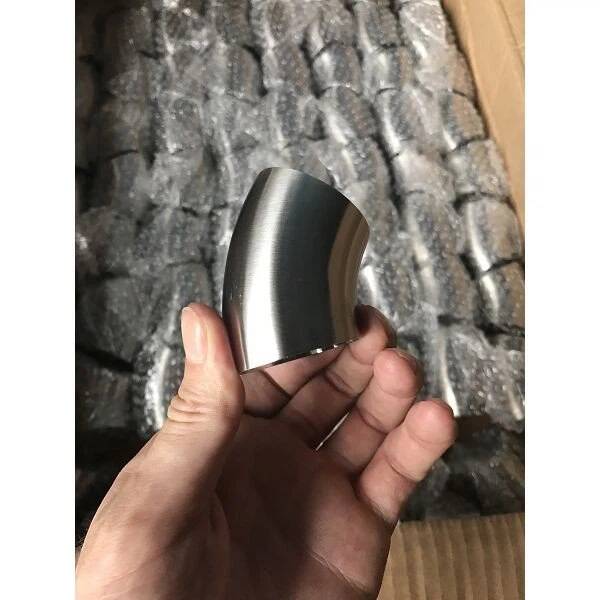

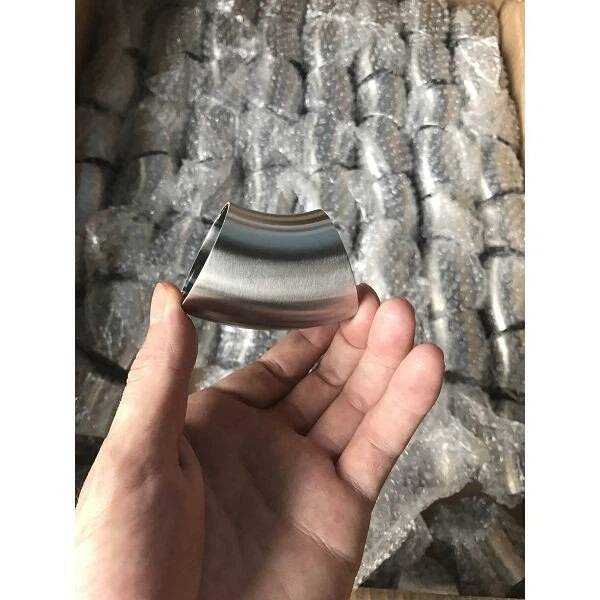

Kolano sanitarne 45° ze stali nierdzewnej

Opis produktu

Kolano sanitarne 45° LIANHE ze stali nierdzewnej przeznaczone jest do zmiany kierunku przepływu o 45 stopni w instalacjach sanitarnych i higienicznych. Jego gładka, zakrzywiona struktura pomaga utrzymać efektywny ruch płynu, jednocześnie redukując niepotrzebne turbulencje i straty ciśnienia.

Kolano sanitarne, wykonane z odpornej na korozję stali nierdzewnej, nadaje się do zastosowań związanych z żywnością, napojami, nabiałem, wodą pitną, farmaceutyką, biotechnologią i innymi zgodnymi zastosowaniami w procesach higienicznych.

Dostępne są konfiguracje typu długiego i krótkiego, umożliwiające dostosowanie do różnych układów rurociągów i wymagań dotyczących przestrzeni instalacyjnej. Różne rozmiary, grubości ścian, gatunki stali nierdzewnej, standardy wymiarowe, wykończenia powierzchni i niestandardowe oznaczenia mogą być dostarczane zgodnie ze specyfikacjami klienta.

Specyfikacje techniczne

Nazwa produktu:Kolano sanitarne 45° ze stali nierdzewnej

Zakres rozmiarów:DN15–DN300

Kąt łokcia:45 stopni

Dostępne grubości ścianek:1,5 mm, 1,65 mm, 2,0 mm, 3,0 mm i 4,0 mm

Grubość ścianki różni się w zależności od wybranego rozmiaru, standardu wymiarowego, wymiarów połączeń, warunków pracy i wymagań projektu.

Dostępne materiały:

• SS304 i S30408

• SS304L i S30403

• SS316 i SUS316

• SS316L i S31603

Obowiązujące standardy:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 i JIS G 3447

Dostępne konfiguracje:Typ długi i typ krótki

Oznaczenie produktu:LOGO – Rozmiar – Materiał. Produkty mogą być również znakowane według wymagań klienta.

Obróbka powierzchniowa:Polerowanie wewnętrzne i zewnętrzne, ziarnistość do 320

Standardowe opakowanie:Opakowania z tworzyw sztucznych, kartony eksportowe, torby tkane i skrzynki drewniane

Certyfikaty:GB/T 19001-2016, ISO 9001:2015 i dokumentacja CE dla odpowiednich produktów

Marka:LIANHE

Kod HS: 7307290000

Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny

Ostateczny rozmiar, grubość ścianki, gatunek materiału, wymiary końcowe, wykończenie powierzchni i obowiązująca norma powinny zostać potwierdzone w zależności od zamierzonego zastosowania i współpracujących elementów rurociągu.

Aplikacje produktów

Kolano sanitarne 45 stopni ze stali nierdzewnej może być stosowane w higienicznych systemach przetwarzania i przesyłu płynów, w tym:

• Instalacje wody pitnej

• Rurociągi mleczarskie

• Urządzenia do produkcji mleka

• Systemy piwowarskie i warzelnicze

• Linie do przetwarzania napojów

• Urządzenia do produkcji płynnej żywności

• Systemy farmaceutyczno-przetwórcze

• Obiekty biotechnologiczne

• Urządzenia kosmetyczno-produkcyjne

• Systemy rurowe do czyszczenia na miejscu

• Zbiorniki i statki sanitarne

• Ogólne higieniczne zastosowania do przenoszenia płynów

Kolano 45 stopni zapewnia stopniową zmianę kierunku rurociągu i może być stosowane tam, gdzie zakręt o 90 stopni nie jest konieczny lub gdy układ rurociągów wymaga płynniejszej zmiany kierunku.

Przed złożeniem zamówienia klienci powinni potwierdzić zgodność gatunku stali nierdzewnej z transportowanym medium, temperaturą roboczą, ciśnieniem w instalacji, środkami chemicznymi czyszczącymi i procedurami sanitarnymi.

Zalety produktu

1. Płynna zmiana kierunku przepływu o 45 stopni

2. Doskonała odporność na korozję i utlenianie

3. Długi okres użytkowania

4. Gładka powierzchnia wewnętrzna z niskimi oporami przepływu

5. Zmniejszone turbulencje w porównaniu z ostrzejszymi zmianami kierunku

6. Trwała konstrukcja ze stali nierdzewnej nadająca się do recyklingu

7. Wygodna instalacja i konserwacja

8. Dostępne konfiguracje typu długiego i krótkiego

9. Dostępnych jest wiele gatunków stali nierdzewnej

10. Nadaje się do kompatybilnych systemów przetwarzania higienicznego

11. Powierzchnie wewnętrzne i zewnętrzne polerowane

12. Obsługiwane niestandardowe oznaczenia i opakowania

Gładka powierzchnia wewnętrzna pomaga zmniejszyć gromadzenie się pozostałości procesowych i ułatwia rutynowe czyszczenie. Wspiera to zastosowania, w których ważna jest higiena, czystość i czystość produktu.

Rzeczywiste parametry sanitarne zależą od całego systemu rurociągów, w tym od geometrii produktu, chropowatości powierzchni, jakości spoin, elementów uszczelniających, warunków drenażu, procedur instalacyjnych i procesów czyszczenia.

Opcje typu długiego i krótkiego

Typ długi

Konfiguracja typu długiego zapewnia większy promień zgięcia i bardziej stopniowe przejście kierunkowe. Może pomóc w zmniejszeniu turbulencji i strat ciśnienia w zastosowaniach, w których dostępna jest wystarczająca przestrzeń instalacyjna.

Krótki typ

Konfiguracja typu krótkiego jest odpowiednia dla układów rurociągów z ograniczoną przestrzenią montażową. Jego kompaktowe wymiary mogą uprościć prowadzenie wokół sprzętu i innych elementów rurociągu.

Dokładny promień linii środkowej i różnicę wymiarów pomiędzy wersją długą i krótką należy potwierdzić zgodnie z wybraną normą i rysunkiem produktu.

Standardy wymiarowe

Dostępne standardy wymiarowe obejmują 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 i JIS G 3447.

Normy te mogą określać różne średnice zewnętrzne, grubości ścian, promienie zgięcia, wymiary linii środkowej, wymiary końcowe, tolerancje i wymagania dotyczące powierzchni.

Produkty wytwarzane według różnych norm mogą nie być bezpośrednio zamienne, nawet jeśli ich rozmiary nominalne wydają się podobne.

Klienci, prosząc o wycenę, powinni podać dokładny wymagany standard, rozmiar, grubość ścianki, promień gięcia, wymiary końcowe i informacje o rurach współpracujących.

W przypadku projektów wymiany lub konserwacji zaleca się rysunki techniczne lub próbki fizyczne w celu sprawdzenia zgodności z istniejącym systemem rurociągów sanitarnych.

Obróbka powierzchniowa

Powierzchnie wewnętrzne i zewnętrzne można polerować przy użyciu procesu o ziarnistości do 320.

Wypolerowana powierzchnia pomaga poprawić czystość produktu, wygląd, odporność na korozję i odporność na gromadzenie się pozostałości procesowych.

Jeżeli projekt wymaga określonej chropowatości powierzchni, należy osobno podać wymaganą wartość Ra i miejsce pomiaru. Samo oznaczenie ziarna polerskiego nie gwarantuje stałej wartości Ra.

Dodatkowe polerowanie, pasywacja, czyszczenie lub kontrola wykończenia powierzchni mogą być zorganizowane zgodnie z wymaganiami projektu.

Oznaczenie produktu

Standardowe oznaczenia produktów mogą obejmować:

• logoLIANHE

• Rozmiar produktu

• Gatunek materiału ze stali nierdzewnej

• Informacje o partii lub identyfikowalności, jeśli są wymagane

Loga klientów, marki prywatne, numery projektów, numery serii i inne niestandardowe oznaczenia mogą być stosowane zgodnie z wymaganiami potwierdzonego zamówienia.

Kontrola dostawy

Produkty są sprawdzane przed wysyłką. Standardowa kontrola dostawy obejmuje:

• Gatunek materiału ze stali nierdzewnej

• Średnica zewnętrzna i grubość ścianki

• Kąt łokcia

• Promień zgięcia i wymiary linii środkowej

• Wymiary końcowe

• Stan powierzchni wewnętrznej i zewnętrznej

• Wygląd spoiny, jeśli ma to zastosowanie

• Próba hydrostatyczna, jeśli jest wymagana

• Oznaczenia produktów

• Ilości i opakowania

Dodatkowe elementy kontrolne można rozmieścić zgodnie z obowiązującą normą, zamierzonym zastosowaniem i wymaganiami klienta.

Raporty i certyfikaty z inspekcji fabrycznej

Protokoły inspekcji i uzupełniające dokumenty jakościowe mogą być dostarczone zgodnie z potwierdzonymi specyfikacjami i wymaganiami zamówienia, w tym:

• EN 10204 3.1 Certyfikat badania materiału

• Świadectwo kontroli surowca

• Sprawozdanie z badania radiograficznego, jeśli ma to zastosowanie

• Raport z testu hydraulicznego, jeśli ma to zastosowanie

• Raport z kontroli wymiarowej

• Raport z kontroli wykończenia powierzchni

• Raport z inspekcji strony trzeciej

• Inne dokumenty dotyczące jakości specyficzne dla projektu

Wymagany zakres inspekcji, współczynnik testowania, dokumentacja, wymagania dotyczące wykończenia powierzchni i ustalenia dotyczące obserwacji przez strony trzecie powinny zostać potwierdzone przed rozpoczęciem produkcji.

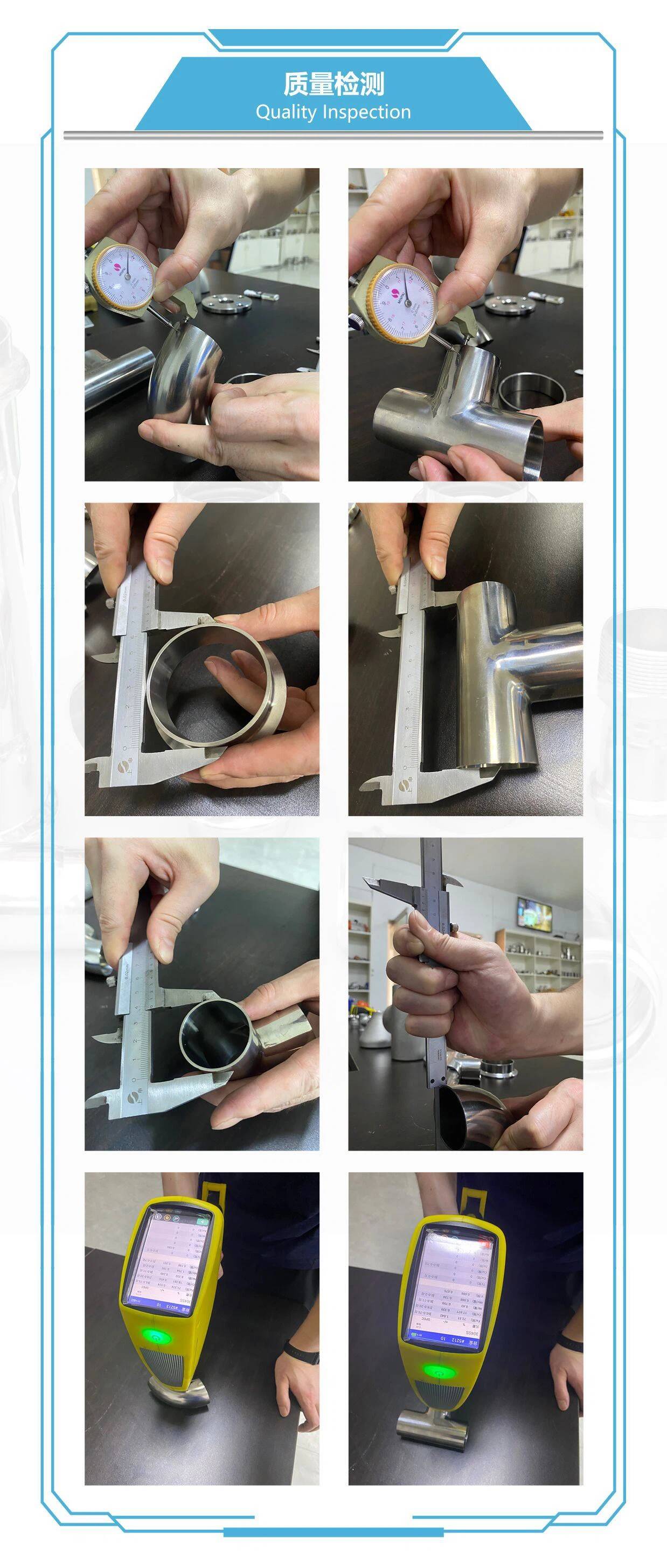

Kontrola jakości produktu

LIANHE stosuje procedury kontroli śródprocesowej i końcowej podczas przygotowania surowców, cięcia, formowania, obróbki skrawaniem, spawania, wykańczania powierzchni, testowania, znakowania i pakowania.

Do głównych procedur kontroli jakości zalicza się:

1. Kontrola średnicy zewnętrznej, grubości ścianki, gatunku materiału, dokumentacji i stanu powierzchni przychodzących surowców.

2. Sprawdzanie długości, pozycji cięcia i stanu końcowego surowców po cięciu.

3. Kontrola średnicy zewnętrznej, grubości ścianki, kąta kolanka, promienia zgięcia, wymiarów końcowych i innych krytycznych pomiarów po obróbce i formowaniu.

4. Sprawdzenie wymiarów spoiny, wyglądu spoiny, wyrównania i jakości powierzchni po spawaniu, jeśli ma to zastosowanie.

5. Kontrola powierzchni wewnętrznych i zewnętrznych po polerowaniu i innych zabiegach obróbki powierzchni.

6. Przeprowadzanie testów hydrostatycznych lub szczelności zgodnie z obowiązującymi wymaganiami dotyczącymi produktu i kontroli.

7. Sprawdzanie oznaczeń produktów, ilości, materiałów opakowaniowych, etykiet i znaków wysyłkowych przed wysyłką.

Produkty dopuszczane są do dostawy po przejściu odpowiednich procedur kontrolnych.

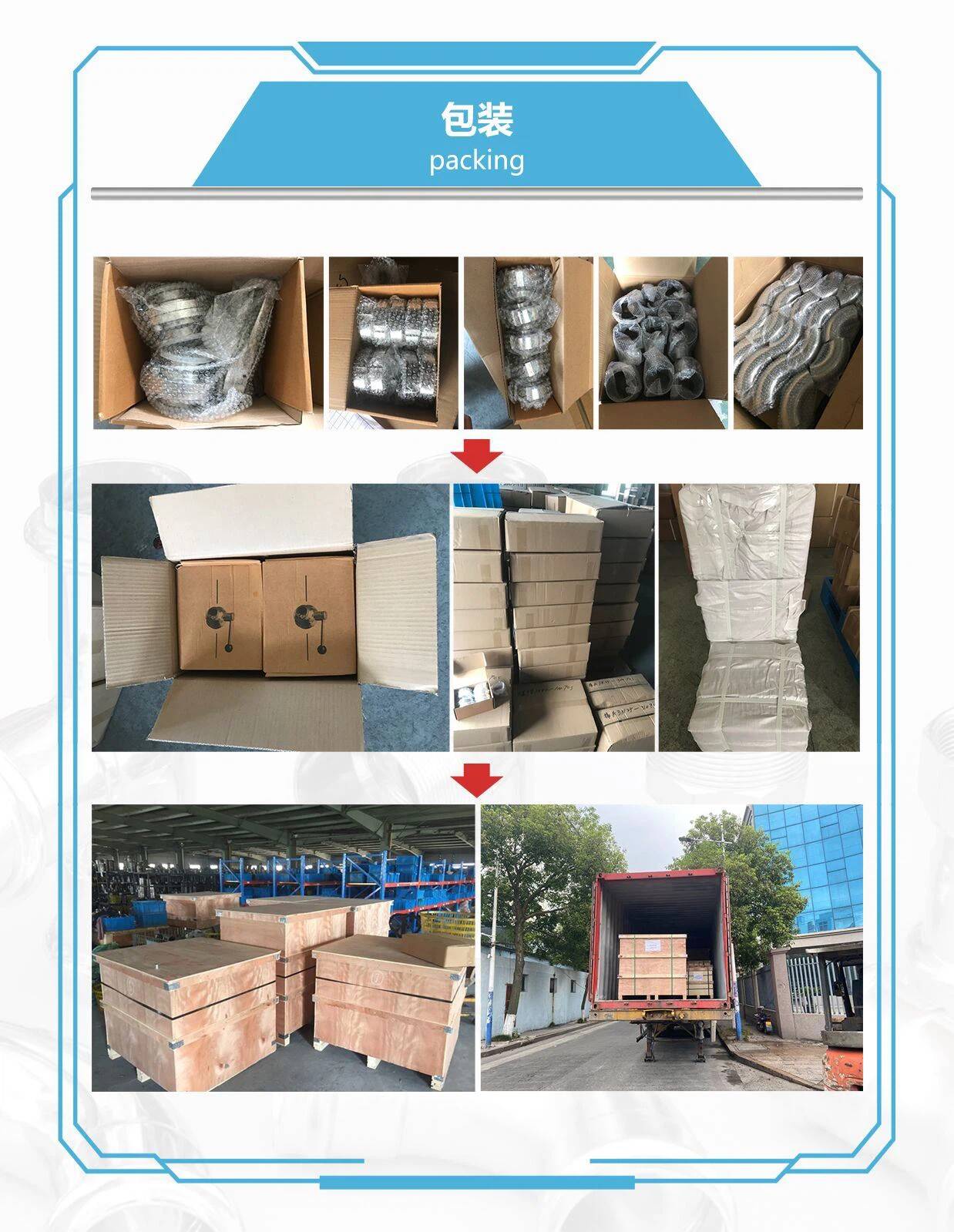

Opakowanie

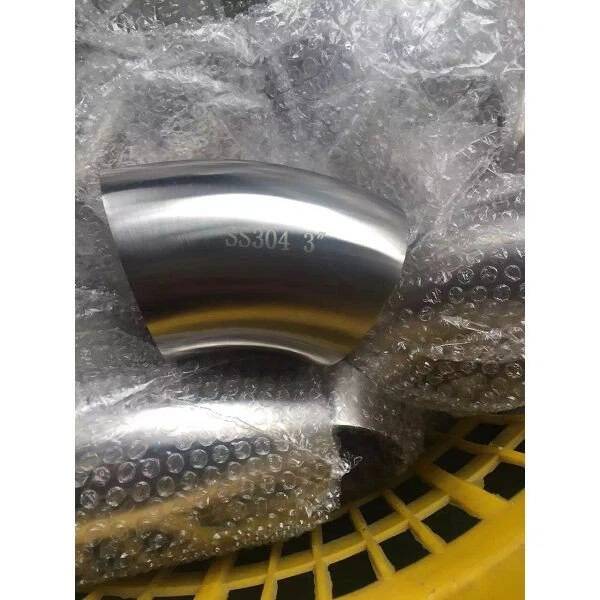

Każde kolano sanitarne 45 stopni jest zabezpieczone plastikowym opakowaniem, które ogranicza narażenie na kurz, wilgoć, zadrapania i zanieczyszczenia powierzchni.

Produkty są następnie pakowane w kartony eksportowe, w razie potrzeby owijane w tkaną torebkę i konsolidowane w drewnianych skrzyniach na potrzeby transportu międzynarodowego.

Niestandardowe kartony, logo klienta, etykiety, kody kreskowe, opakowania paletowe i inne opakowania eksportowe mogą być dostarczane zgodnie z potwierdzonymi wymaganiami.

Minimalna ilość zamówienia i zapasy

Minimalna ilość zamówienia:Zwykle 5–10 sztuk, w zależności od rozmiaru produktu, materiału, standardu wymiarowego i aktualnego stanu zapasów.

Utrzymujemy zapasy wielu standardowych produktów i często żądanych rozmiarów. Wybrane produkty mogą mieć dostępne aż do 5000 sztuk.

Ponieważ poziomy zapasów zmieniają się w sposób ciągły, przy składaniu zapytania ofertowego należy ponownie potwierdzić rzeczywiste ilości zapasów i dostępność natychmiastowej dostawy.

Próbki i wycena

Darmowe próbki:Próbki mogą być dostarczane bezpłatnie w celu sprawdzenia wymiarów i oceny jakości. Opłaty za międzynarodową przesyłkę ekspresową zwykle pokrywa odbiorca.

Czas wyceny:Zwykle w ciągu trzech godzin roboczych po otrzymaniu pełnych informacji o rozmiarze, materiale, normie wymiarowej, grubości ścianki, ilości i dostawie.

Ważność oferty:Zwykle 3–7 dni, w zależności od cen surowców ze stali nierdzewnej, kursów walut i aktualnych warunków rynkowych.

Czas dostawy

Produkty o standardowych rozmiarach dostępne z magazynu mogą być zazwyczaj dostarczone w ciągu 3–7 dni.

Zamówienia wymagające nowej produkcji trwają zwykle około 25 dni. Rzeczywisty harmonogram dostaw zależy od wybranego rozmiaru, materiału, standardu wymiarowego, wielkości zamówienia, wymagań kontrolnych, opakowania i aktualnego planu produkcji fabryki.

Obsługa posprzedażna

Nasz standardowy okres gwarancji jakości produktu wynosi jeden rok.

Jeśli w okresie gwarancyjnym potwierdzony zostanie problem z jakością związany z produkcją, nasz zespół zbada przyczynę i zapewni odpowiednie rozwiązanie techniczne lub posprzedażne.

Klienci powinni podać numer zamówienia, rozmiar produktu, klasę materiału, normę wymiarową, grubość ścianki, warunki instalacji, transportowany nośnik oraz odpowiednie zdjęcia lub filmy, aby pomóc w ocenie technicznej.

Producent:LIANHE
Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny
