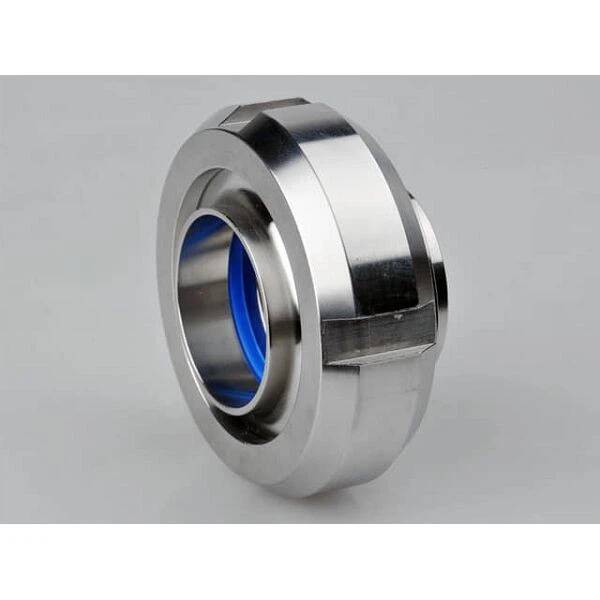

Unia Sanitarna ze Stali Nierdzewnej

Opis produktu

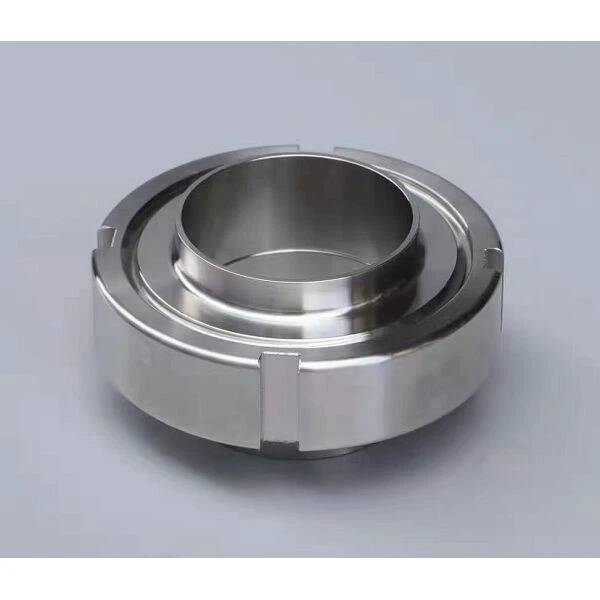

Złącze sanitarne ze stali nierdzewnej LIANHE zostało zaprojektowane w celu zapewnienia bezpiecznego, higienicznego i rozłącznego połączenia w systemach rurociągów sanitarnych. Jego wieloelementowa struktura umożliwia łączenie, rozłączanie, sprawdzanie, czyszczenie lub wymianę odcinków rurociągu i wyposażenia bez konieczności dokonywania rozległych modyfikacji otaczającego systemu rurociągów.

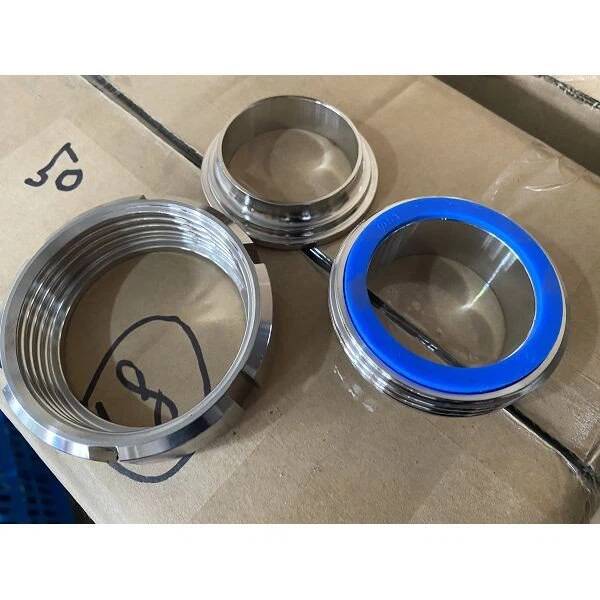

Złącze sanitarne składa się z nakrętki, części męskiej, wkładki i uszczelki. Po prawidłowym złożeniu elementy te tworzą stabilne połączenie mechaniczne i ściskają uszczelkę, zapewniając niezawodne działanie uszczelniające.

Produkt wytwarzany poprzez precyzyjne formowanie i obróbkę skrawaniem, jest dostępny w wersjach SS304, SS316, SS304L i SS316L. Dostępnych jest wiele opcji połączeń, standardów wymiarowych, wykończeń powierzchni i konfiguracji uszczelnień, aby spełnić różne wymagania dotyczące przetwarzania sanitarnego.

Gładka powierzchnia wewnętrzna i odporna na korozję konstrukcja ze stali nierdzewnej sprawiają, że złączka nadaje się do wody pitnej, produktów mlecznych, piwa, napojów i innych kompatybilnych mediów dopuszczonych do kontaktu z żywnością.

Specyfikacje techniczne

Nazwa produktu:Unia Sanitarna ze Stali Nierdzewnej

Zakres rozmiarów:1/4"–4" (DN10–DN100)

Dostępne materiały:SS304, SS316, SS304L i SS316L

Obowiązujące standardy:Konfiguracje 3-A, SMS, IDF, DIN 11850/11851, ISO i RTJ

Proces produkcyjny:Formowanie i obróbka precyzyjna

Składniki produktu:

• Nakrętka Unii

• Część męska

• Liniowiec

• Uszczelka

Opcje połączenia:Koniec spawany, koniec zacisku i koniec gwintowany

Czyszczenie powierzchni:Odtłuszczanie i czyszczenie

Chropowatość powierzchni wewnętrznej:Ra 0,4–0,8 μm

Chropowatość powierzchni zewnętrznej:Ra 0,8–1,6 μm

Oznaczenie produktu:LOGO – Rozmiar – Materiał – Standard. Loga klientów, marki prywatne, informacje o partiach i inne niestandardowe oznaczenia mogą być stosowane zgodnie ze specyficznymi wymaganiami.

Standardowe opakowanie:Opakowania z folii bąbelkowej lub plastikowe, kartony eksportowe, torby ochronne z tkaniny i skrzynki drewniane

Certyfikaty:GB/T 19001-2016, ISO 9001:2015 i dokumentacja CE dla odpowiednich produktów

Marka:LIANHE

Kod HS: 7307290000

Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny

Ostateczne wymiary, rodzaj połączenia, specyfikacja gwintu, materiał uszczelki, chropowatość powierzchni i norma wymiarowa powinny zostać potwierdzone w zależności od zamierzonego zastosowania i współpracujących elementów rurociągu.

Obowiązujące media

Złącze sanitarne ze stali nierdzewnej można stosować z kompatybilnymi mediami sanitarnymi i spożywczymi, m.in.:

• Woda pitna

• Mleko i produkty mleczne

• Piwo

• Napoje

• Płynne produkty spożywcze

• Inne kompatybilne higieniczne media procesowe

Przed złożeniem zamówienia klienci powinni potwierdzić zgodność gatunku stali nierdzewnej i materiału uszczelki z transportowanym medium, ciśnieniem w układzie, temperaturą roboczą, środkami czyszczącymi i procedurami sanitarnymi.

W przypadku zastosowań farmaceutycznych, biotechnologicznych, spożywczych, mleczarskich, browarniczych lub innych zastosowań wymagających wysokiej czystości może być wymagana dodatkowa identyfikowalność materiałów, dokumentacja powierzchni, testowanie lub certyfikacja.

Aplikacje produktów

Złącze sanitarne ze stali nierdzewnej nadaje się do zastosowań wymagających rozłącznego połączenia między rurami sanitarnymi, zaworami, zbiornikami, pompami, instrumentami i sprzętem procesowym.

Typowe zastosowania obejmują:

• Systemy przetwórstwa mlecznego

• Sprzęt do piwa i warzenia piwa

• Linie do produkcji napojów

• Instalacje wody pitnej

• Sprzęt do przetwarzania żywności

• Systemy farmaceutyczno-przetwórcze

• Obiekty biotechnologiczne

• Urządzenia kosmetyczno-produkcyjne

• Systemy czyszczenia na miejscu

• Zbiorniki i statki sanitarne

• Połączenia pompy i zaworu

• Ogólne higieniczne systemy przenoszenia płynów

Zdejmowana konstrukcja sprawia, że ​​kontrola, konserwacja, czyszczenie i wymiana sprzętu są wygodniejsze. Jest szczególnie przydatny w miejscach wymagających okresowego demontażu.

Zalety produktu

1. Doskonała odporność na korozję i utlenianie

2. Długi okres użytkowania

3. Gładka powierzchnia wewnętrzna z niskimi oporami przepływu

4. Trwała konstrukcja ze stali nierdzewnej nadająca się do recyklingu

5. Wygodna instalacja, demontaż i konserwacja

6. Obniżone ogólne koszty instalacji i konserwacji

7. Higieniczna konstrukcja do kompatybilnych zastosowań sanitarnych

8. Dostępnych jest wiele metod połączenia

9. Wymienna uszczelka

10. Precyzyjnie obrobione powierzchnie współpracujące

11. Dostępnych jest wiele gatunków stali nierdzewnej

12. Obsługiwane niestandardowe oznaczenia i opakowania

Konstrukcja złączki umożliwia otwarcie przyłącza rurociągu bez konieczności przecinania rury przylegającej. Pomaga to uprościć rutynowe czyszczenie, inspekcję, konserwację sprzętu i wymianę podzespołów.

Prawidłowe ustawienie, dobór uszczelki, montaż i dokręcenie są niezbędne dla niezawodnego uszczelnienia. Nadmierne lub nierówne dokręcenie może uszkodzić uszczelkę lub wpłynąć na ustawienie połączenia.

Składniki produktu

Nakrętka Unii

Nakrętka łącząca zapewnia siłę mechaniczną wymaganą do utrzymania razem zmontowanych komponentów. Gwinty i powierzchnie stykowe należy utrzymywać w czystości i wolne od uszkodzeń podczas montażu.

Część męska

Element męski tworzy jedną stronę złącza i jest produkowany tak, aby pasował do wybranego standardu wymiarowego i metody połączenia.

Liniowiec

Wkładka tworzy przeciwną stronę połączenia i pomaga ustawić i docisnąć uszczelkę podczas montażu złącza.

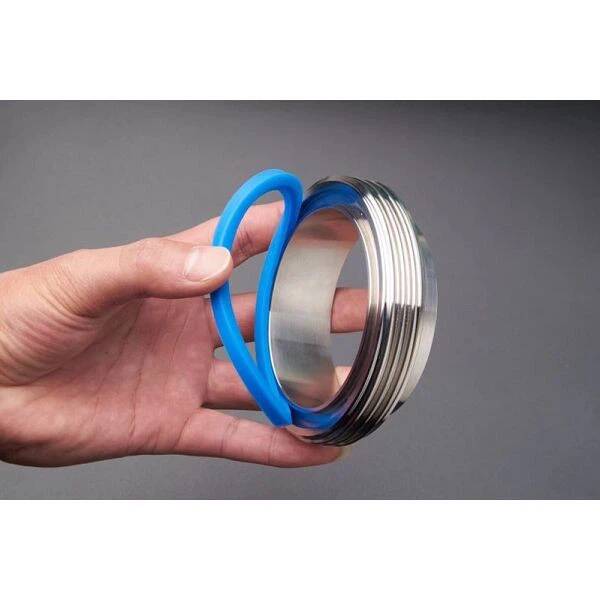

Uszczelka

Uszczelka tworzy uszczelnienie pomiędzy częścią męską a wkładką. Jego materiał należy dobrać w zależności od transportowanego medium, temperatury pracy, ciśnienia, wymagań higienicznych i sposobu czyszczenia.

Opcje połączenia

Połączenie spawane

Konfiguracja końcówki spawanej jest przeznaczona do stałego połączenia z kompatybilną rurą ze stali nierdzewnej. Procedury spawania, materiały dodatkowe, kontrola ciepła, przygotowanie powierzchni i obróbka po spawaniu powinny być dobrane zgodnie z gatunkiem stali nierdzewnej i obowiązującymi wymaganiami sanitarnymi.

Połączenie końcowe zacisku

Konfiguracja końcówki zaciskowej umożliwia wygodny montaż i demontaż. Kompatybilne zaciski, tulejki i uszczelki należy dobierać zgodnie z obowiązującą normą wymiarową.

Połączenie gwintowane

Konfiguracja gwintowanego końca umożliwia połączenie złączki z kompatybilnymi gwintowanymi elementami rurociągu. Przed złożeniem zamówienia należy potwierdzić rodzaj gwintu, średnicę, skok, konstrukcję uszczelnienia i obowiązującą normę.

Obróbka powierzchniowa

Po obróbce mechanicznej wyroby są odtłuszczane i czyszczone. Powierzchnia wewnętrzna może mieć chropowatość Ra 0,4–0,8 µm, natomiast powierzchnia zewnętrzna może mieć chropowatość Ra 0,8–1,6 µm.

Kontrolowane wykończenie powierzchni wewnętrznej pomaga poprawić czystość i zmniejszyć gromadzenie się pozostałości procesowych. W zamówieniu należy podać wymaganą wartość Ra oraz miejsce pomiaru.

W przypadku zastosowań sanitarnych o wysokiej czystości lub specjalistycznych zastosowań klienci mogą zażądać dodatkowego polerowania, kontroli chropowatości powierzchni, czyszczenia lub pasywacji zgodnie z wymaganiami projektu.

Oznaczenie produktu

Standardowe oznaczenia produktów mogą obejmować:

• logoLIANHE

• Rozmiar produktu

• Gatunek materiału ze stali nierdzewnej

• Obowiązujący standard wymiarowy

• Informacje o partii lub identyfikowalności, jeśli są wymagane

Loga klientów, marki prywatne, numery projektów, numery serii i inne niestandardowe oznaczenia mogą być stosowane zgodnie z wymaganiami potwierdzonego zamówienia.

Opakowanie

Każda łazienka sanitarna jest zabezpieczona folią bąbelkową lub opakowaniem plastikowym, aby ograniczyć narażenie na kurz, wilgoć, zadrapania i zanieczyszczenie powierzchni.

Produkty są następnie pakowane w kartony eksportowe, w razie potrzeby owijane w tkaną torebkę i konsolidowane w drewnianych skrzyniach na potrzeby transportu międzynarodowego.

Niestandardowe kartony, logo klienta, etykiety, kody kreskowe, opakowania paletowe i inne opakowania eksportowe mogą być dostarczane zgodnie z potwierdzonymi wymaganiami.

Oferta i dostawa

Czas wyceny:Zwykle w ciągu trzech godzin roboczych od otrzymania pełnych informacji o rozmiarze, materiale, standardzie, typie połączenia, uszczelce, ilości i dostawie.

Ważność oferty:Zwykle 3–7 dni, w zależności od cen surowców ze stali nierdzewnej, kursów walut i aktualnych warunków rynkowych.

Czas dostawy:Produkty o standardowych rozmiarach dostępne z magazynu mogą być zazwyczaj dostarczone w ciągu 3–7 dni. Zamówienia wymagające nowej produkcji trwają zwykle około 25 dni.

Rzeczywisty harmonogram dostaw zależy od wybranego rozmiaru, materiału, standardu wymiarowego, metody połączenia, uszczelki, wielkości zamówienia, wymagań kontrolnych i aktualnego planu produkcji fabryki.

Nasze usługi

1. Rozległa wiedza na temat rynków międzynarodowych i umiejętność spełnienia różnych wymagań dotyczących rurociągów sanitarnych.

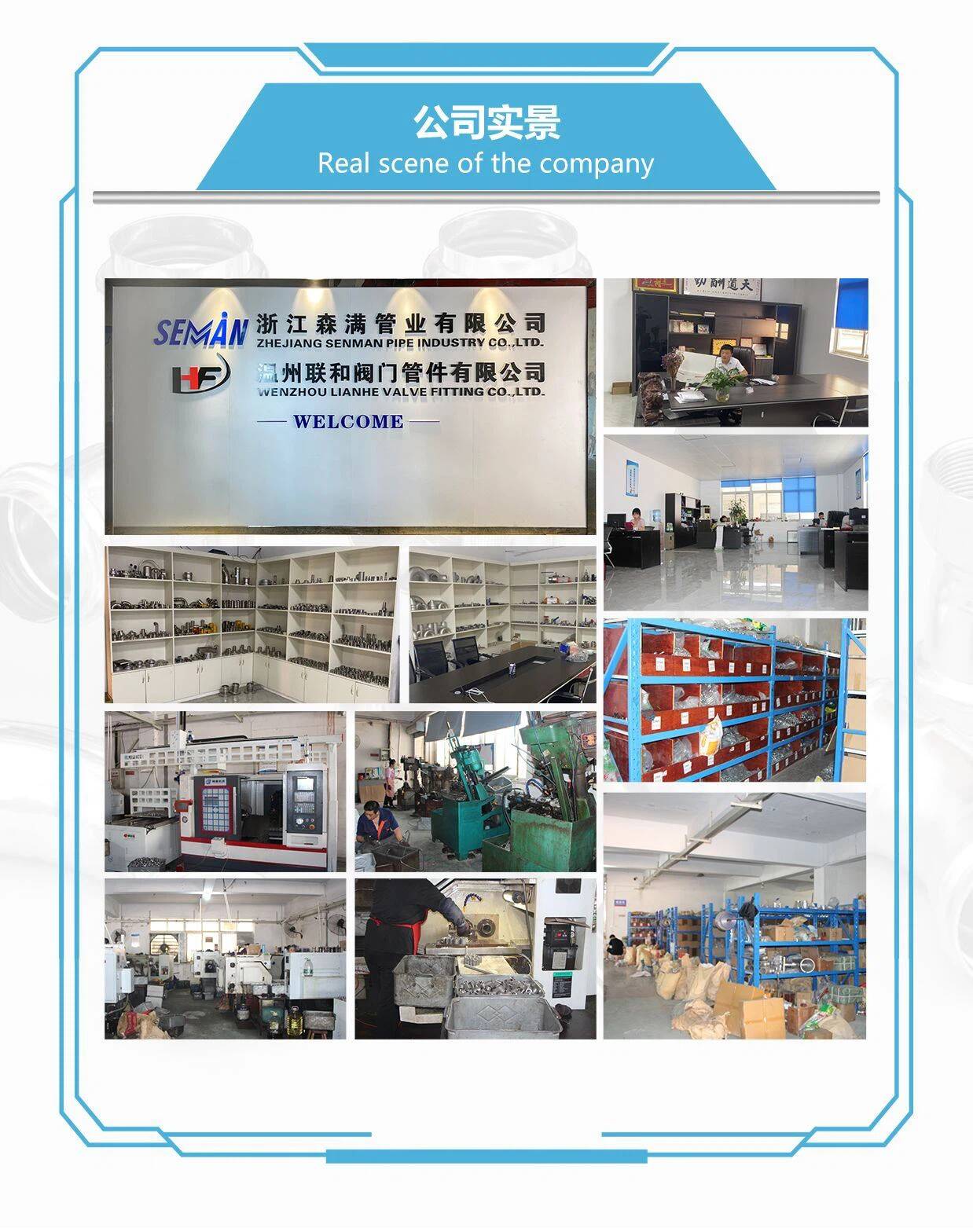

2. Bezpośrednia produkcja z naszej własnej fabryki w Wenzhou, Zhejiang, Chiny.

3. Doświadczony zespół techniczno-produkcyjny skupiony na utrzymaniu stałej jakości produktów.

4. Efektywne systemy produkcji i kontroli kosztów zaprojektowane w celu zapewnienia konkurencyjnych cen fabrycznych.

5. Bogate doświadczenie w produkcji, zarządzaniu jakością i międzynarodowej sprzedaży wyrobów sanitarnych.

Produkcja OEM i produkcja zindywidualizowana mogą być wspierane zgodnie z rysunkami klienta, próbkami, wymaganiami materiałowymi, standardami połączeń, oznaczeniami produktów, wymaganiami dotyczącymi wykończenia powierzchni i instrukcjami pakowania.

Producent:LIANHE
Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny
