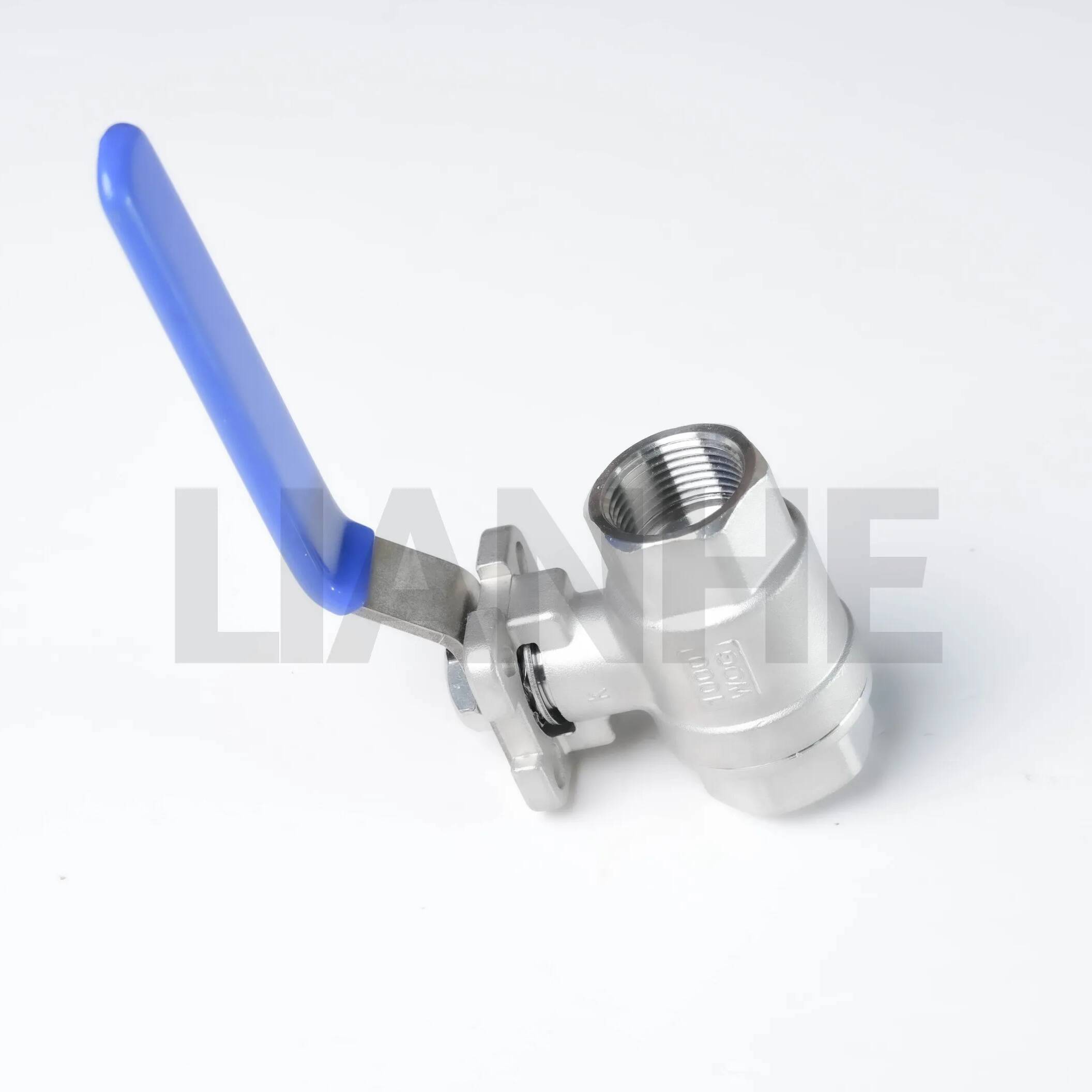

Dwuczęściowy gwintowany zawór kulowy z platformą ułatwiającą obsługę

Przegląd

Dwuczęściowy gwintowany zawór kulowy z platformą to wszechstronne, ekonomiczne rozwiązanie do kontroli przepływu włączającego/wyłączającego w instalacjach rurociągów niskiego i średniego ciśnienia. Wyposażony w dwuczęściowy korpus z gwintami NPT (ANSI/ASME B1.20.1) i wbudowaną platformę montażową, zawór ten łączy w sobie łatwą instalację z niezawodną wydajnością w zastosowaniach komercyjnych i przemysłowych. Kompaktowa konstrukcja i lekka konstrukcja sprawiają, że idealnie nadaje się do małych przestrzeni i sprzętu przenośnego.

Cechy

Projekt przyjazny dla użytkownika:

Zintegrowana platforma montażowa ISO 5211 do bezpośredniego mocowania siłowników (elektrycznych, pneumatycznych lub ręcznych), eliminująca płyty adaptera i skracająca czas instalacji o 30%.

Obsługa za pomocą pokrętła lub dźwigni z wyraźnym wskaźnikiem położenia (otwarte/zamknięte), kompatybilne z urządzeniami blokującymi/oznaczającymi w celu zapewnienia zgodności z wymogami bezpieczeństwa.

Zalety połączeń gwintowych:

Gwinty stożkowe NPT (zewnętrzne/żeńskie) zapewniają szczelne połączenia bez dodatkowego spawania, odpowiednie do szybkiego montażu/demontażu w scenariuszach konserwacji.

Uszczelniacz gwintów nie jest wymagany w zastosowaniach wodno-gazowych (gniazdo z PTFE zapewnia szczelność pęcherzykową do 100 PSI).

Trwała konstrukcja:

Materiały korpusu: Stal węglowa (ASTM A105), stal nierdzewna (A316) lub mosiądz (C37700), z opcjonalnym niklowaniem bezprądowym w celu zwiększenia odporności na korozję.

Opcje z pełnym i zredukowanym otworem: Pełny otwór (100% wydajności przepływu) zapewniający minimalny spadek ciśnienia; o zmniejszonym przyłączu (oszczędność miejsca) do zastosowań o niskim przepływie.

Szeroki zakres operacyjny:

Ciśnienie znamionowe: 1000 PSI (stal węglowa), 1500 PSI (stal nierdzewna), odpowiednie do powietrza, wody, oleju i gazów niekorozyjnych.

Zakres temperatur: -20°C do 180°C (gniazdo PTFE); -40°C do 260°C (gniazdo RPTFE), możliwość dostosowania do różnorodnych warunków środowiskowych.

Aplikacja

Nadaje się do zastosowań komercyjnych i lekko przemysłowych:

Hydraulika i klimatyzacja: Instalacje wodociągowe w budynkach mieszkalnych i komercyjnych, pętle grzewcze/chłodzące oraz linie sprężonego powietrza.

Żywność i napoje: Zastosowania sanitarne z wariantami stali nierdzewnej (polerowanej do 316L, zgodnej z FDA), idealne dla browarów, mleczarni i rozlewni.

Morskie i kempingowe: Zawory mosiężne odporne na słoną wodę do pokładowych instalacji hydraulicznych i rurociągów pojazdów rekreacyjnych, z gwintami NPT kompatybilnymi ze standardowymi złączami morskimi.

Sprzęt przemysłowy: Przenośne pompy, mieszalniki i systemy filtracyjne wymagające zaworów szybkozłącznych w konfiguracjach modułowych.

Często zadawane pytania

P: Czy zawór może być używany z systemami próżniowymi?

A:Tak, gniazdo PTFE zapewnia niezawodne odcięcie w warunkach próżni (do 29 cali Hg), ale w przypadku częstych cykli próżniowych zalecane są gniazda metalowe.

P: Jaka jest różnica między modelami z pełnym i ograniczonym portem??

A:Zawory z pełnym przelotem mają taki sam otwór jak rura (np. zawór 2" do rury 2"), natomiast zawory ze zredukowanym przelotem mają mniejszy otwór (np. otwór 1,5" w zaworze 2"), aby zapewnić zwartość.

P: Czy platforma montażowa jest kompatybilna ze wszystkimi siłownikami??

A:Platforma ISO 5211 jest uniwersalna, kompatybilna z większością siłowników ćwierćobrotowych; sprawdzić wymagania dotyczące momentu obrotowego siłownika względem specyfikacji zaworu.

P: Jak zapobiegać korozji gwintów w zastosowaniach ze słoną wodą?

A:Stosuj zawory ze stali nierdzewnej ze środkiem przeciwzatarciowym na gwintach i unikaj kontaktu z różnymi metalami (np. zawory mosiężne z rurami stalowymi).
