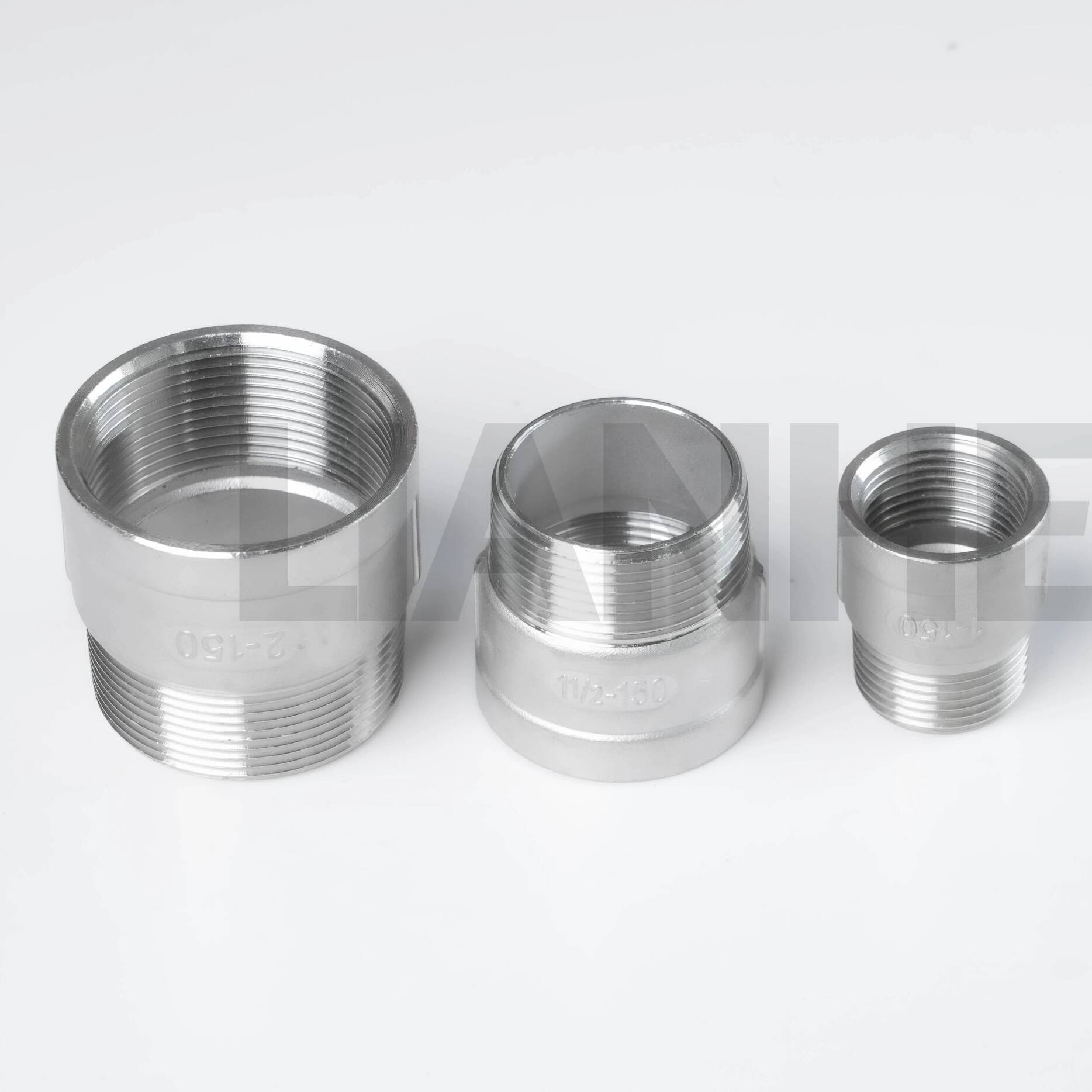

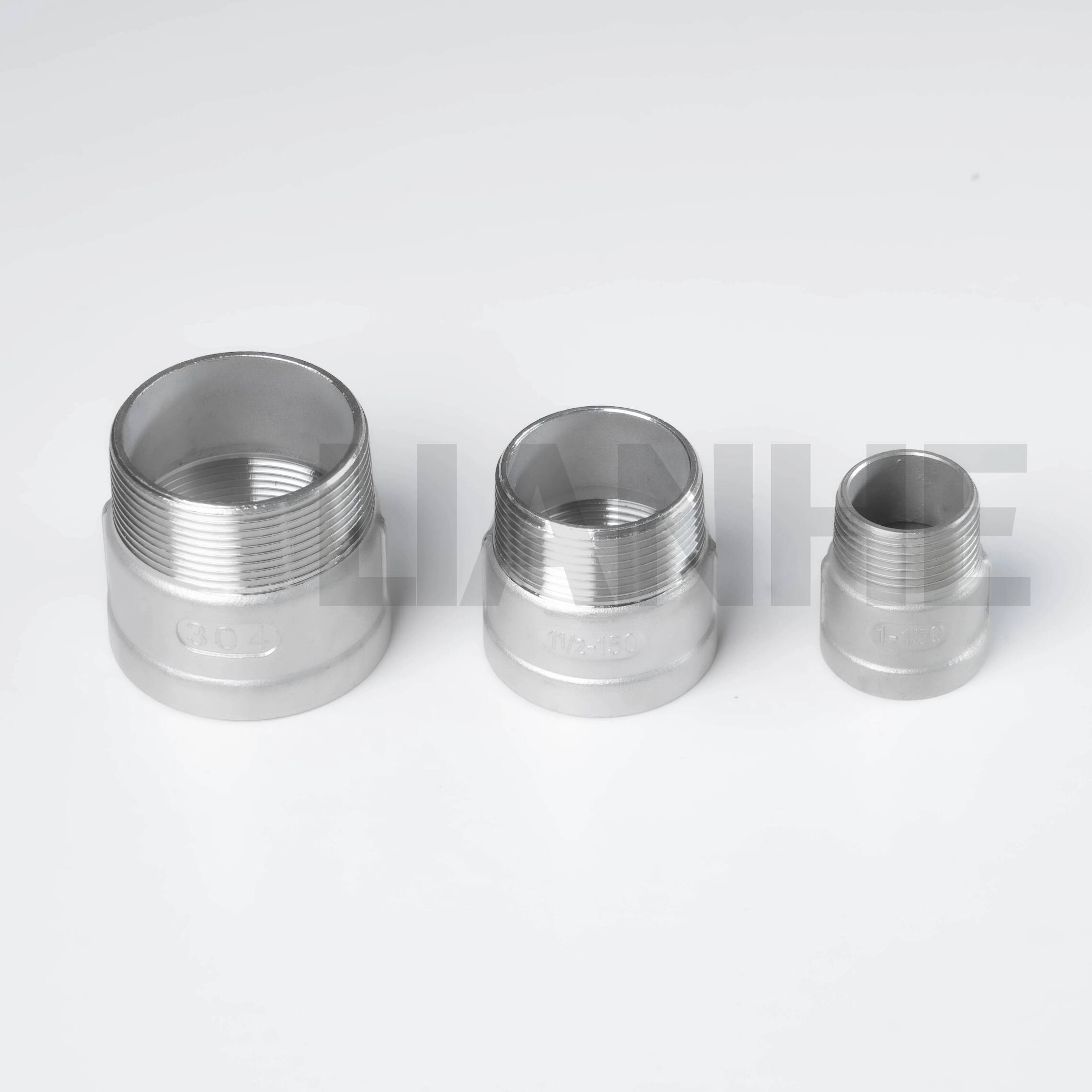

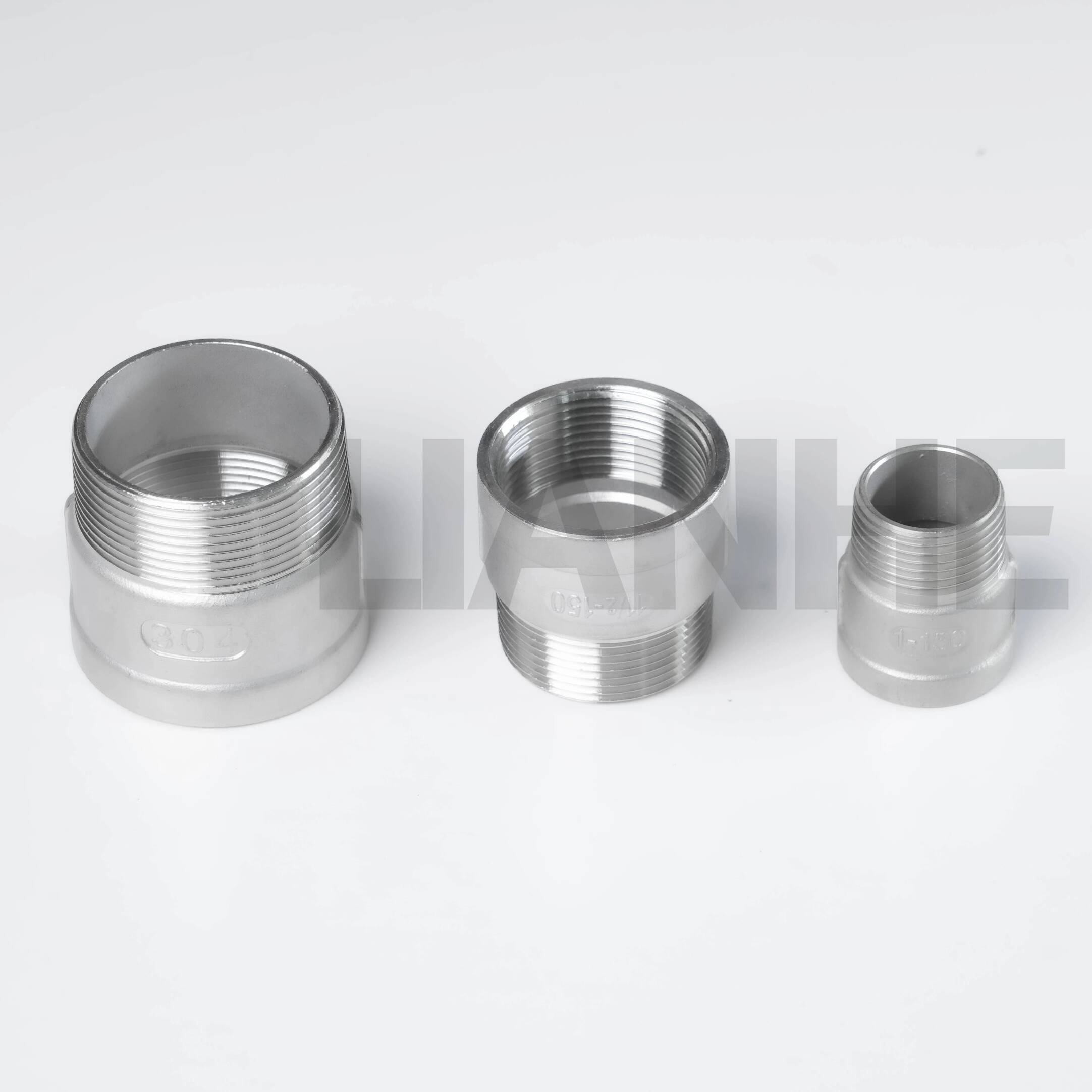

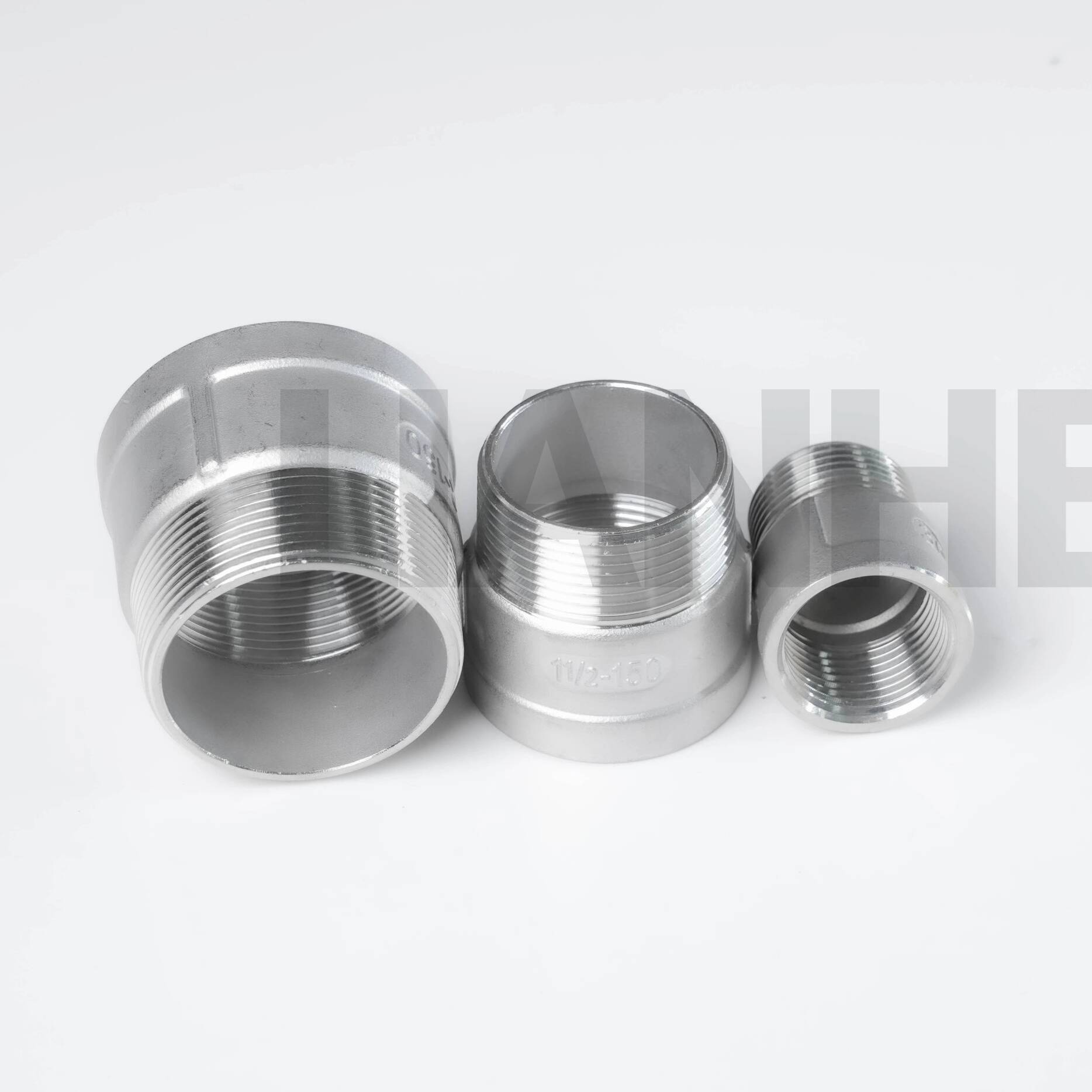

Reduktor gwintu M/F ze stali nierdzewnej

Specyfikacje techniczne

Zakres rozmiarów:1/4"–4" (DN8–DN100)

Ocena ciśnienia:Klasa 150

Obowiązujące standardy:MSS SP-43, ISO 4144 i GB/T 26120

Typ połączenia:Połączenia gwintowane żeńskie i męskie

Dostępne standardy gwintów:

• BS 21: BSPT i BSPP

• ANSI B2.1: NPT

• DIN 259 i DIN 2999

• ISO228

Proces produkcyjny:Korpus odlewany metodą precyzyjną z precyzyjną obróbką CNC

Metoda odlewania:Odlewanie metodą traconego wosku

Dostępne materiały:

• SS201 i 1.4372

• SS304 i 1.4301

• SS316 i 1.4401

• SS316L i 1.4404

• Inne gatunki stali nierdzewnej na zamówienie

Opcje obróbki powierzchni:Trawienie lub odtłuszczanie i czyszczenie

Standardowe opakowanie:Torby plastikowe, kartony eksportowe i palety

Marka:LIANHE

Kod HS: 7307220000

Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny

Ostateczne wymiary, gatunek materiału, standard gwintu, obróbka powierzchni i ciśnienie znamionowe należy potwierdzić zgodnie z zamierzonym zastosowaniem i wymaganiami projektu.

Obowiązujące media

Produkty mogą być dostarczane do użytku z kompatybilnymi mediami ciekłymi i gazowymi, w tym:

• Woda

• Olej i kompatybilne media płynne

• Gaz i kompatybilne media gazowe

• Rozcieńczone kwasy i kompatybilne media chemiczne

Kompatybilność materiału i uszczelnienia należy ocenić na podstawie składu chemicznego, stężenia, temperatury roboczej, ciśnienia w układzie i oczekiwanej żywotności.

Różne gatunki stali nierdzewnej zapewniają różne poziomy odporności na korozję. Klienci powinni potwierdzić odpowiedni materiał przed użyciem produktów z kwasami, chemikaliami, chlorkami, gazem opałowym lub innymi wymagającymi mediami.

Obszary zastosowań

Produkty mogą być stosowane w różnorodnych zastosowaniach w instalacjach rurowych w przemyśle, handlu i urządzeniach, w tym:

• Rurociągi budowlane i budowlano-usługowe

• Układy paliwowo-gazowe wykorzystujące kompatybilne materiały i metody uszczelniania

• Sprzęt medyczny i rurociągi

• Sprzęt do przetwarzania żywności i napojów

• Systemy ochrony środowiska

• Sprzęt do przetwarzania chemicznego

• Urządzenia do uzdatniania wody

• Rurociągi wody przemysłowej

• Połączenia maszyn i przyrządów

• Ogólne systemy kontroli płynów

W przypadku zastosowań medycznych, spożywczych, paliwowo-gazowych, chemicznych lub innych regulowanych klienci powinni potwierdzić, czy wymagana jest dodatkowa dokumentacja materiałowa, testowanie produktu, obróbka powierzchni, certyfikacja lub zatwierdzenie specyficzne dla branży.

Proces produkcyjny

Korpus produktu jest wytwarzany przy użyciu odlewu metodą traconego wosku. Proces ten wspomaga produkcję skomplikowanych konstrukcji ze stali nierdzewnej o stałych wymiarach i dobrej jakości powierzchni.

Po odlaniu krytyczne wymiary i połączenia gwintowe są obrabiane na tokarkach CNC. Precyzyjna obróbka pomaga zachować dokładność gwintu, spójność wymiarową i zgodność z określonym standardem połączenia.

Główne procedury produkcyjne mogą obejmować:

1. Przygotowanie wzoru woskowego

2. Wyrób i suszenie muszli

3. Usuwanie wosku

4. Topienie i odlewanie stali nierdzewnej

5. Usuwanie skorupy i czyszczenie odlewu

6. Obróbka cieplna, jeśli jest to wymagane

7. Obróbka CNC

8. Przetwarzanie wątków

9. Obróbka powierzchni

10. Kontrola, znakowanie i pakowanie

Rzeczywisty proces produkcyjny może się różnić w zależności od specyfikacji produktu, gatunku materiału, wymiarów i wymagań kontrolnych.

Opcje wątku

Dostępne są złącza z gwintem wewnętrznym i zewnętrznym zgodnie ze specyfikacjami BS 21, ANSI B2.1, DIN 259/2999 i ISO 228.

Gwinty NPT, BSPT i BSPP mogą mieć różne profile, charakterystykę stożka, wymiary podziałki i metody uszczelniania. Nie należy ich łączyć zamiennie, chyba że zgodność wymiarowa i szczelność została potwierdzona technicznie.

Stożkowe gwinty rurowe zazwyczaj tworzą główne połączenie poprzez połączenie gwintu i odpowiednie uszczelnienie gwintu. Gwinty równoległe mogą wymagać uszczelki, powierzchni uszczelniającej, pierścienia typu O-ring lub innego elementu uszczelniającego, w zależności od struktury produktu.

Składając zapytanie o wycenę, klienci powinni określić wymagany typ gwintu, rozmiar nominalny, konfigurację męską lub żeńską, metodę uszczelniania i informacje o elementach współpracujących.

Obróbka powierzchniowa

Dostępne opcje obróbki powierzchni obejmują trawienie lub odtłuszczanie i czyszczenie.

Wytrawianie może pomóc w usunięciu zanieczyszczeń powierzchniowych, przebarwień cieplnych i wolnego żelaza wprowadzonego podczas produkcji. Odtłuszczanie i czyszczenie pomagają usunąć olej obróbkowy, brud i inne pozostałości procesowe.

Odpowiednią obróbkę należy wybrać w zależności od zamierzonego zastosowania, wymagań dotyczących wyglądu, wymagań czystości i specyfikacji klienta.

Dodatkowe polerowanie, pasywacja lub specjalistyczne czyszczenie mogą być dostępne po potwierdzeniu technicznym.

Certyfikaty

Dostępne certyfikaty obejmują:

• ISO 9001:2015

• GB/T 19001-2016

• Dokumentacja CE dla odpowiednich produktów

Zakres i dostępność poszczególnych certyfikatów należy potwierdzić w zależności od wybranego produktu, przeznaczenia, klasyfikacji ciśnieniowej i rynku docelowego.

Certyfikaty testów i raporty z inspekcji

Protokoły kontroli i dokumenty jakościowe mogą być dostarczane zgodnie z potwierdzonymi specyfikacjami i wymaganiami zamówienia, w tym:

• EN 10204 3.1 Certyfikat badania materiału

• Świadectwo kontroli surowca

• Sprawozdanie z badania radiograficznego, jeśli ma to zastosowanie

• Raport z testu hydraulicznego, jeśli ma to zastosowanie

• Raport z inspekcji gwintu

• Raport z kontroli wymiarowej

• Raport z inspekcji strony trzeciej

• Inne dokumenty dotyczące jakości specyficzne dla projektu

Wymagany zakres inspekcji, współczynnik pobierania próbek, dokumentacja i ustalenia dotyczące obserwacji przez osoby trzecie powinny zostać potwierdzone przed rozpoczęciem produkcji.

Kontrola jakości produktu

LIANHE stosuje procedury kontrolne podczas weryfikacji surowców, odlewania, obróbki skrawaniem, obróbki gwintów, obróbki powierzchni, znakowania i pakowania.

Do głównych procedur kontroli jakości zalicza się:

1. Przeprowadzanie weryfikacji materiału PMI oraz pomiar średnicy zewnętrznej i grubości ścianki przychodzących surowców.

2. Pomiar i kontrola połączeń gwintowych podczas obróbki i produkcji.

3. Kontrola stanu powierzchni i sprawdzenie wymiarów gwintów przed oznaczeniem produktu.

4. Przeprowadzenie ostatecznej kontroli wymiarowej, wizualnej i specyfikacji przed pakowaniem.

5. Sprawdzanie znaków wysyłkowych, etykiet, ilości, materiałów opakowaniowych i powiązanych informacji o zamówieniu po zapakowaniu.

Produkty są zatwierdzane do wysyłki po przejściu odpowiednich procedur kontrolnych.

Dodatkowe próby ciśnieniowe, weryfikacja składu chemicznego, badania mechaniczne lub kontrola strony trzeciej mogą zostać zorganizowane zgodnie z wymaganiami klienta i projektu.

Opakowanie

Każdy produkt jest chroniony plastikową torbą, aby zmniejszyć narażenie na kurz, wilgoć i zanieczyszczenie powierzchni.

Produkty są następnie pakowane we wzmocnione kartony eksportowe i konsolidowane na paletach w celu przechowywania i transportu międzynarodowego.

Niestandardowe kartony, logo klienta, etykiety, kody kreskowe, drewniane skrzynki, zabezpieczenia palet i inne rozwiązania opakowaniowe mogą być dostarczone zgodnie z potwierdzonymi wymaganiami zamówienia.

Warunki płatności

Nasz standardowy termin płatności to depozyt w wysokości 30% T/T płatny z góry, a pozostałe 70% salda T/T płatne przed dostawą.

Szczegółowe warunki płatności można omówić w zależności od wartości zamówienia, wymagań produktu i ustaleń dotyczących współpracy.

Dostępne metody płatności obejmują:

• Przelew bankowy T/T

• Western Union

• PayPal

• Inne wspólnie uzgodnione metody płatności

Warunki wysyłki

Dostępne warunki handlowe:EXW, FOB, CFR, CIF, DDP i DDU

Produkty mogą być dostarczane poprzez:

• Fracht morski

• Fracht lotniczy

• Transport lądowy

• Międzynarodowa usługa ekspresowa

Odpowiednią metodę wysyłki można wybrać w zależności od wielkości zamówienia, objętości paczki, miejsca docelowego, wymaganej daty dostawy i budżetu na transport.

Koszty wysyłki, czas transportu, wymagania dotyczące opakowania i warunki dostawy należy potwierdzić przed wysyłką.
