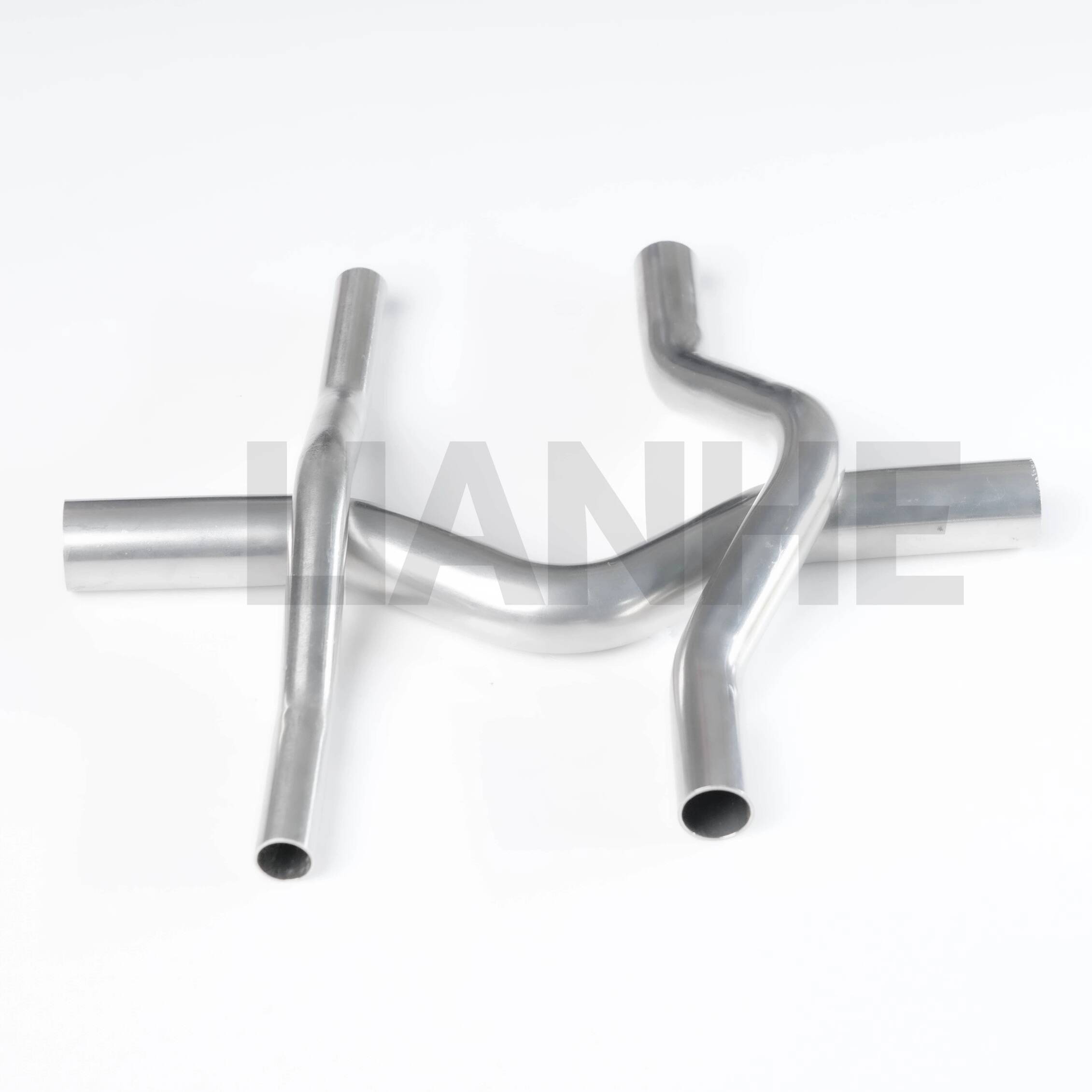

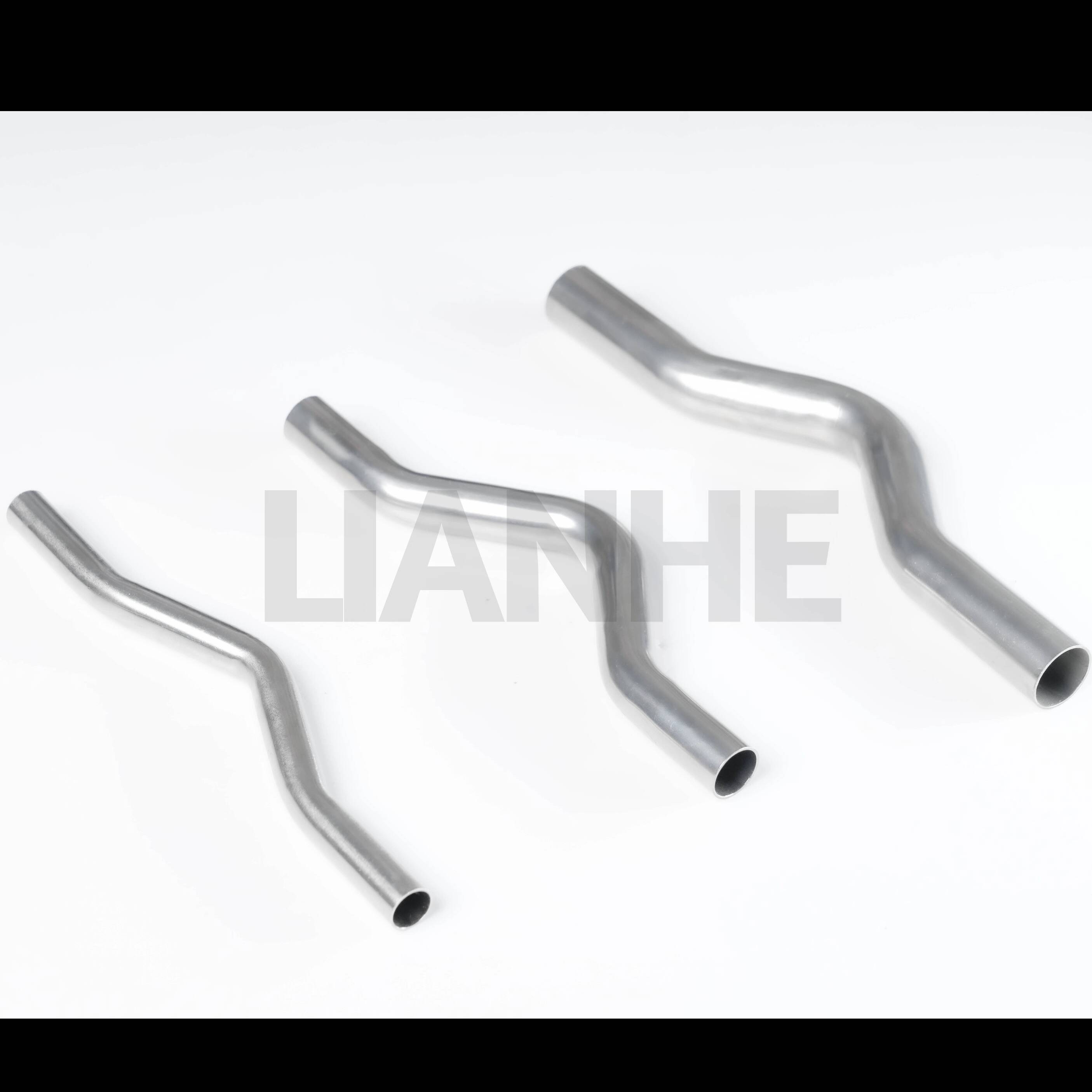

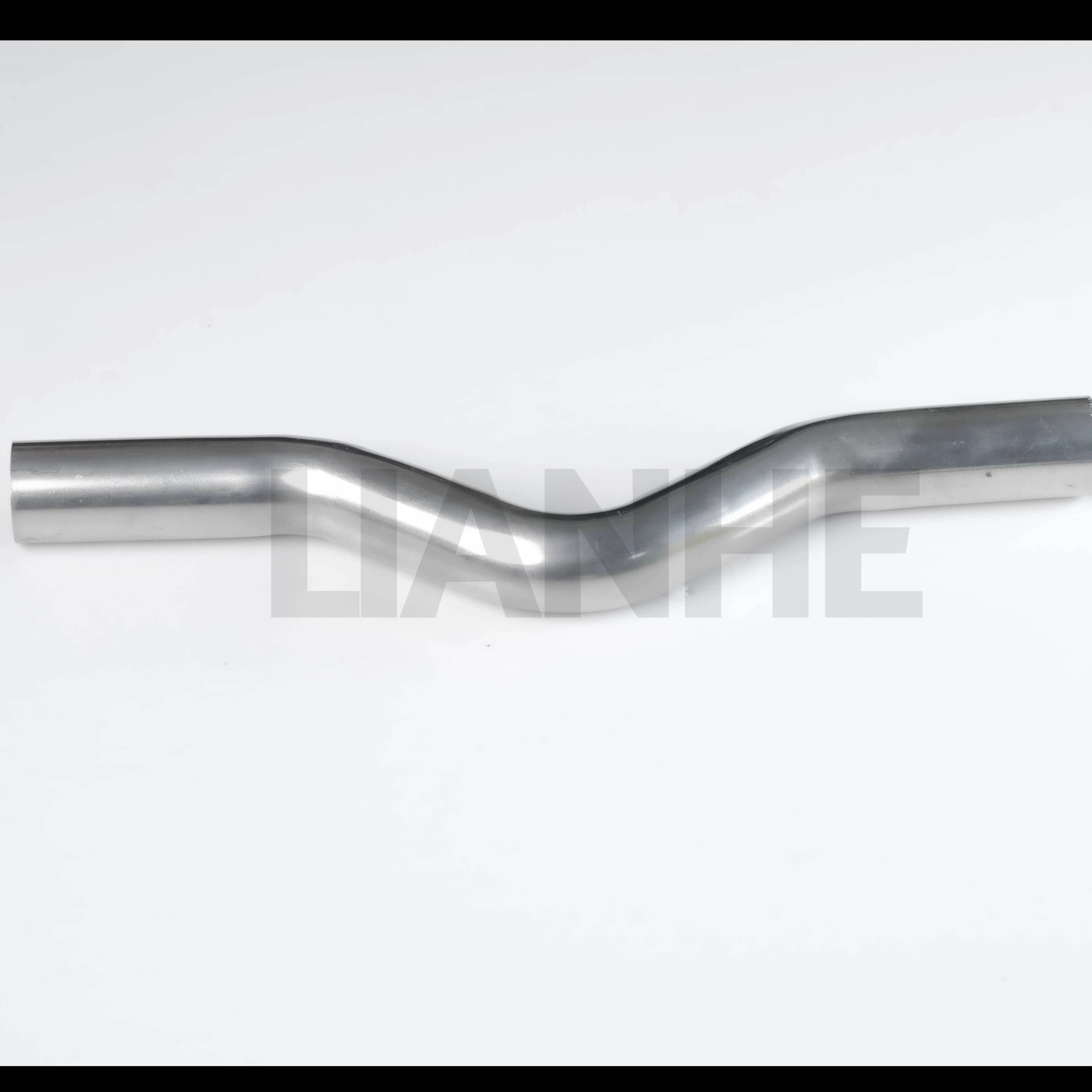

Kolano mostkowe ze stali nierdzewnej

Specyfikacje techniczne

Marka:LIANHE

Zakres rozmiarów:1/4"–4" (DN10–DN100)

Grubość ścianki:0,6–2,0 mm

Dostępne materiały:

• SS304, 0Cr18Ni9, S30408, SUS304 i 1.4301

• SS304L, S30403 i 1.4306

• SS316 i 0Cr17Ni12Mo2

• SS316L, S31603 i 1.4404

Obowiązujące standardy:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN i ASME

Profile połączeń:Typ D i typ S

Materiały pierścieni uszczelniających:CIIR, EPDM, PTFE i NBR

Ciśnienie nominalne:PN16

Hydrostatyczne ciśnienie próbne:2,5 MPa

Ciśnienie próby szczelności:1,05 MPa

Zakres temperatur uszczelki:-20°C do +110°C, w zależności od materiału uszczelki i transportowanego medium

Proces produkcyjny:Formowane mechanicznie z rur ze stali nierdzewnej

Obróbka powierzchniowa:Polerowanie wibracyjne, polerowanie magnetyczne lub wytrawianie

Oznaczenie produktu:LOGO + średnica zewnętrzna + grubość ścianki + materiał. Dostępne są niestandardowe logo i oznaczenia.

Opakowanie:Torby plastikowe, kartony eksportowe i skrzynki drewniane

Certyfikaty:GB/T 19001-2016, ISO 9001:2015, dokumentacja CE dla odpowiednich produktów i licencja sanitarna

Kod HS: 7307230000

Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny

Opis produktu

LIANHE produkuje elementy rurociągów ze stali nierdzewnej do wody, gazu, ogrzewania, klimatyzacji i kompatybilnych systemów płynów przemysłowych.

Dostępne w wersjach SS304, SS304L, SS316 i SS316L, produkty zapewniają dobrą odporność na korozję, wytrzymałość mechaniczną i długoterminową wydajność w odpowiednich warunkach pracy.

Dostępne są profile przyłączeniowe typu D i S, spełniające różne wymagania dotyczące systemów rurowych i narzędzi instalacyjnych. Można wybrać wiele materiałów pierścienia uszczelniającego w zależności od transportowanego medium, ciśnienia roboczego i temperatury.

Kluczowe funkcje

• Konstrukcja ze stali nierdzewnej o dobrej odporności na korozję

• Opcje połączeń typu D i typu S

• Materiały SS304, SS304L, SS316 i SS316L

• Opcje pierścieni uszczelniających CIIR, EPDM, PTFE i NBR

• Ciśnienie nominalne PN16

• Konstrukcja formowana mechanicznie

• Wiele opcji obróbki powierzchni

• Niestandardowe logo i oznaczenia produktów

• Opakowania eksportowe do dostaw międzynarodowych

Przed złożeniem zamówienia należy potwierdzić profil połączenia, pierścień uszczelniający, materiał, ciśnienie, temperaturę i kompatybilność z medium. Produkty typu D i S mogą wymagać różnych narzędzi i szczęk zaciskających.

Aplikacje

Nadaje się do kompatybilnych zastosowań w:

• Instalacje wody pitnej

• Rurociągi zimnej i ciepłej wody

• Systemy kanalizacyjne

• Rurociągi wody przemysłowej

• Systemy ogrzewania i klimatyzacji

• Budynki komercyjne i mieszkalne

• Szpitale i hotele

• Statki i instalacje morskie

• Sprzęt ochrony środowiska

• Instalacje naftowe i gazowe, po potwierdzeniu technicznym

Zastosowania związane z parą, gazem, olejem i wodą pitną wymagają odpowiednich materiałów, uszczelek, testów i potwierdzeń prawnych.

Testowanie produktu

Dostępne testy obejmują:

• Próba ciśnienia hydrostatycznego

• Próba szczelności

• Test podciśnieniowy

• Próba wyciągania

• Test zmiany temperatury zimnej i gorącej wody

• Hydrostatyczny test zginania i skręcania

• Hydrostatyczny test wibracyjny

• Próba uderzenia hydrostatycznego

Odpowiednie pozycje testowe i współczynniki próbkowania zależą od specyfikacji produktu, normy i wymagań zamówienia.

Kontrola jakości

LIANHE stosuje kontrolę w trakcie i końcową całej produkcji:

1. Sprawdź gatunek surowca, średnicę zewnętrzną i grubość ścianki.

2. Po cięciu sprawdź długość i stan końcówki rury.

3. Po uformowaniu sprawdź wymiary kielicha i grubość ścianki.

4. W stosownych przypadkach sprawdzić wymiary spoin i jakość powierzchni.

5. Sprawdź wymiary produktu po obróbce cieplnej.

6. Sprawdź jakość powierzchni po polerowaniu lub trawieniu.

7. Wykonać próby hydrauliczne ciśnieniowe i szczelności.

8. Przed wysyłką sprawdź oznaczenia produktów, ilości i opakowanie.

Dokumenty kontrolne

Dostępne dokumenty obejmują:

• EN 10204 3.1 Certyfikat badania materiału

• Świadectwo kontroli surowca

• Raport z kontroli wymiarowej

• Raport z testów hydraulicznych i szczelności

• Sprawozdanie z badania radiograficznego, jeśli ma to zastosowanie

• Raport z inspekcji strony trzeciej

Możliwości produkcyjne

Nasza fabryka wyposażona jest w automatyczne linie do zgrzewania rur, maszyny do cięcia laserowego, maszyny do formowania, tokarki CNC, urządzenia do gięcia rur, maszyny do polerowania, urządzenia do rowkowania, urządzenia do badania hydraulicznego i szczelności, maszyny do znakowania laserowego oraz sprzęt do pakowania eksportowego.

Informacje o zamówieniu

MOQ:Zwykle 5–10 sztuk, w zależności od specyfikacji produktu i dostępności zapasów.

Darmowe próbki:Dostępne dla wybranych produktów standardowych; Koszty dostawy ekspresowej zwykle pokrywa odbiorca.

Czas wyceny:Zwykle w ciągu trzech godzin roboczych po otrzymaniu pełnej specyfikacji.

Czas dostawy:Około 3–7 dni w przypadku zwykłych produktów dostępnych z magazynu i około 25 dni w przypadku nowej produkcji.

Warunki płatności:30% depozytu T/T i 70% salda przed dostawą. Dostępne są Western Union, PayPal i inne uzgodnione metody.

Warunki wysyłki:EXW, FOB, CFR, CIF, DDP i DDU.

Transport:Transport morski, lotniczy, lądowy lub międzynarodowy ekspres.

Gwarancja:Jeden rok w przypadku potwierdzonych wad produkcyjnych.

Producent:LIANHE
Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny
