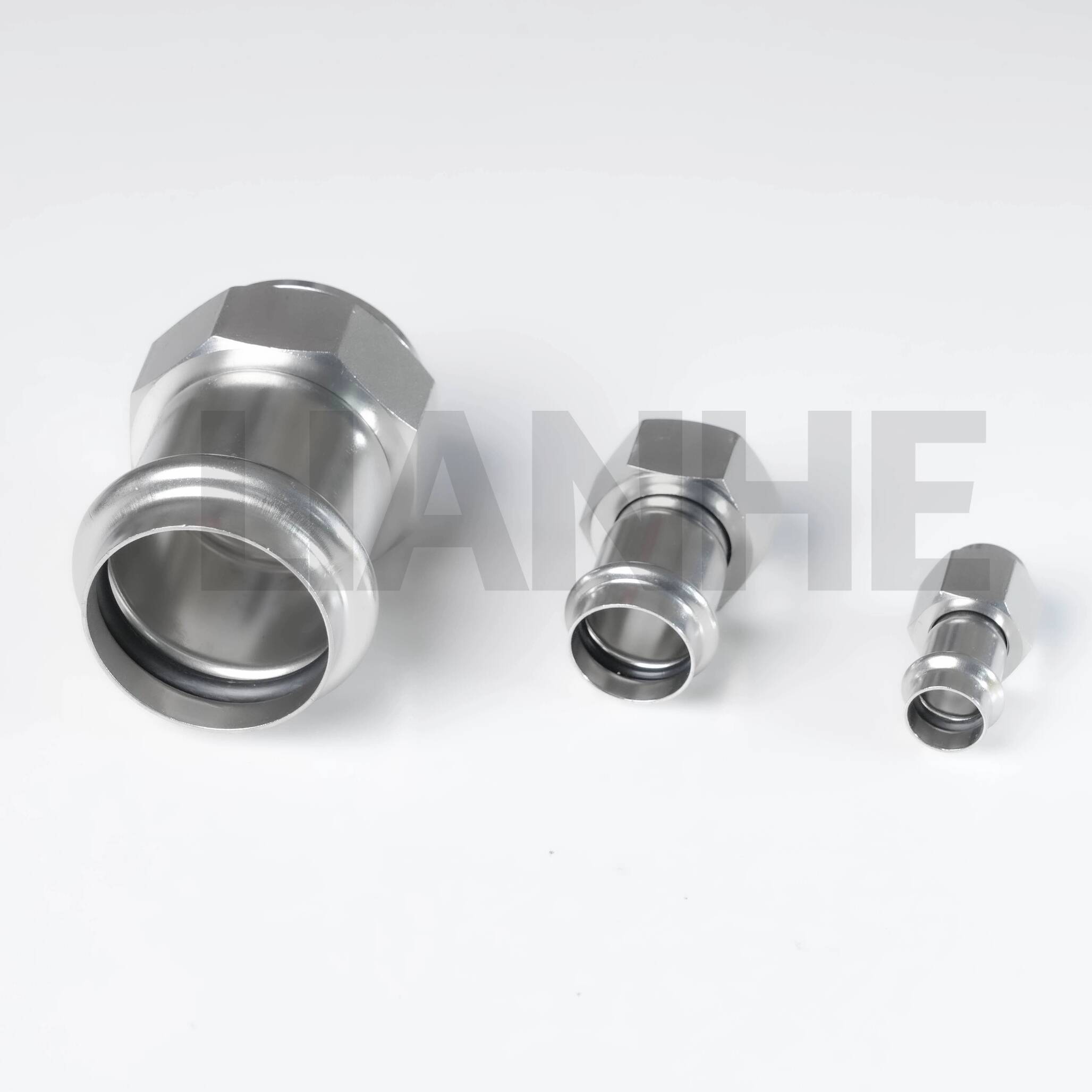

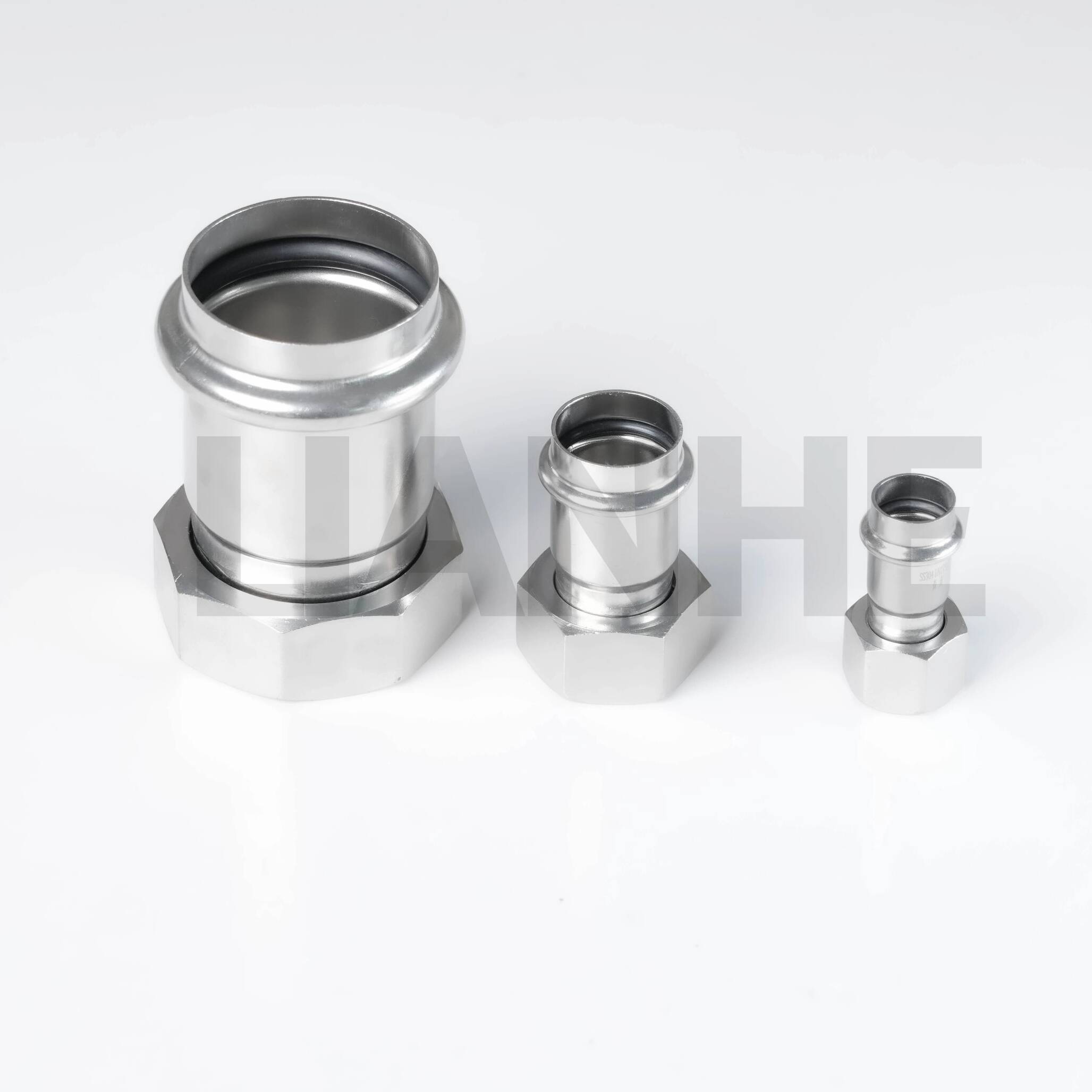

Złącze zaprasowywane ze stali nierdzewnej typu S

Opis produktu

Złączka zaprasowywana ze stali nierdzewnej LIANHE typu S łączy dwie kompatybilne rury o tej samej średnicy nominalnej.

Bezpłomieniowe złącze zaprasowywane upraszcza instalację i zmniejsza potrzebę spawania lub gwintowania na miejscu. Konstrukcja ze stali nierdzewnej zapewnia dobrą odporność na korozję, wytrzymałość mechaniczną i długą żywotność.

Specyfikacje techniczne

Zakres rozmiarów:1/4"–4" (DN10–DN100)

Grubość ścianki:0,6–2,0 mm

Obowiązujące standardy:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN i ASME

Dostępne materiały:

• 0Cr18Ni9, SS304, S30408, SUS304 i 1.4301

• 0Cr17Ni12Mo2, SS316 i SUS316

• SS304L, S30403 i 1.4306

• SS316L, S31603 i 1.4404

Materiały pierścieni uszczelniających:CIIR, EPDM, PTFE i NBR

Typ połączenia:Złącze prasy typu S

Ciśnienie nominalne:PN16

Hydrostatyczne ciśnienie próbne:2,5 MPa

Ciśnienie próby szczelności:1,05 MPa

Zakres temperatur uszczelki:-20°C do +110°C, w zależności od wybranego materiału i medium

Proces produkcyjny:Formowane mechanicznie z rur ze stali nierdzewnej

Obróbka powierzchniowa:Polerowanie wibracyjne, polerowanie magnetyczne lub wytrawianie

Oznaczenie produktu:LOGO + OD + Grubość ścianki + Materiał. Dostępne są niestandardowe oznaczenia.

Opakowanie:Torby plastikowe, kartony eksportowe i skrzynki drewniane

Certyfikaty:GB/T 19001-2016, ISO 9001:2015, dokumentacja CE dla odpowiednich produktów i licencja sanitarna

Marka:LIANHE

Kod HS: 7307230000

Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny

Aplikacje

Nadaje się do kompatybilnych systemów wody pitnej, zimnej i ciepłej wody, ścieków, wody przemysłowej, ropy i gazu.

Typowe zastosowania obejmują zaopatrzenie w wodę, ogrzewanie, klimatyzację, rurociągi przemysłowe, budynki komercyjne, budynki mieszkalne, statki, szpitale i hotele.

Zalety produktu

1. Łączy dwie rury o tej samej średnicy

2. Szybki i bezpłomieniowy montaż

3. Dobra odporność na korozję

4. Niski opór przepływu

5. Niezawodne uszczelnienie przy prawidłowym montażu

6. Dobra odporność na wibracje

7. Krótszy czas instalacji i koszty pracy

8. Dostępnych jest wiele materiałów i pierścieni uszczelniających

Instalacja

1. Przetnij rurę prosto i usuń zadziory wewnętrzne i zewnętrzne.

2. Oczyścić końce rur i kielichy kształtek.

3. Sprawdź, czy pierścienie uszczelniające są prawidłowo ustawione.

4. Zaznacz wymaganą głębokość wsunięcia.

5. Włóż całkowicie obie rury do złączki.

6. Użyj zaciskarki i szczęki zgodnych z określonym profilem typu S.

7. Sprawdź oba złącza i wykonaj wymaganą próbę ciśnieniową lub szczelności.

Kontrola jakości

Standardowa inspekcja obejmuje weryfikację surowca, pomiar grubości ścianek, kontrolę gniazd, kontrolę powierzchni, testy hydrauliczne i szczelności, oznakowanie produktu i kontrolę opakowania.

Dostępne dokumenty obejmują certyfikaty badań materiałów EN 10204 3.1, certyfikaty surowców, raporty wymiarowe, raporty z testów hydraulicznych i raporty z inspekcji stron trzecich. W stosownych przypadkach można dostarczyć raporty z badań radiograficznych.

Warunki handlowe

MOQ:Zwykle 5–10 sztuk, w zależności od rozmiaru i dostępności zapasów.

Darmowe próbki:Dostępne dla wybranych produktów standardowych; Opłaty ekspresowe są zwykle opłacane przez odbiorcę.

Czas wyceny:Zwykle w ciągu trzech godzin roboczych.

Czas dostawy:Około 3–7 dni w przypadku zwykłych produktów i około 25 dni w przypadku nowej produkcji.

Warunki płatności:30% depozytu T/T i 70% salda przed dostawą.

Warunki wysyłki:EXW, FOB, CFR, CIF, DDP i DDU.

Gwarancja:Jeden rok w przypadku potwierdzonych wad produkcyjnych.

Producent:LIANHE
Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny
