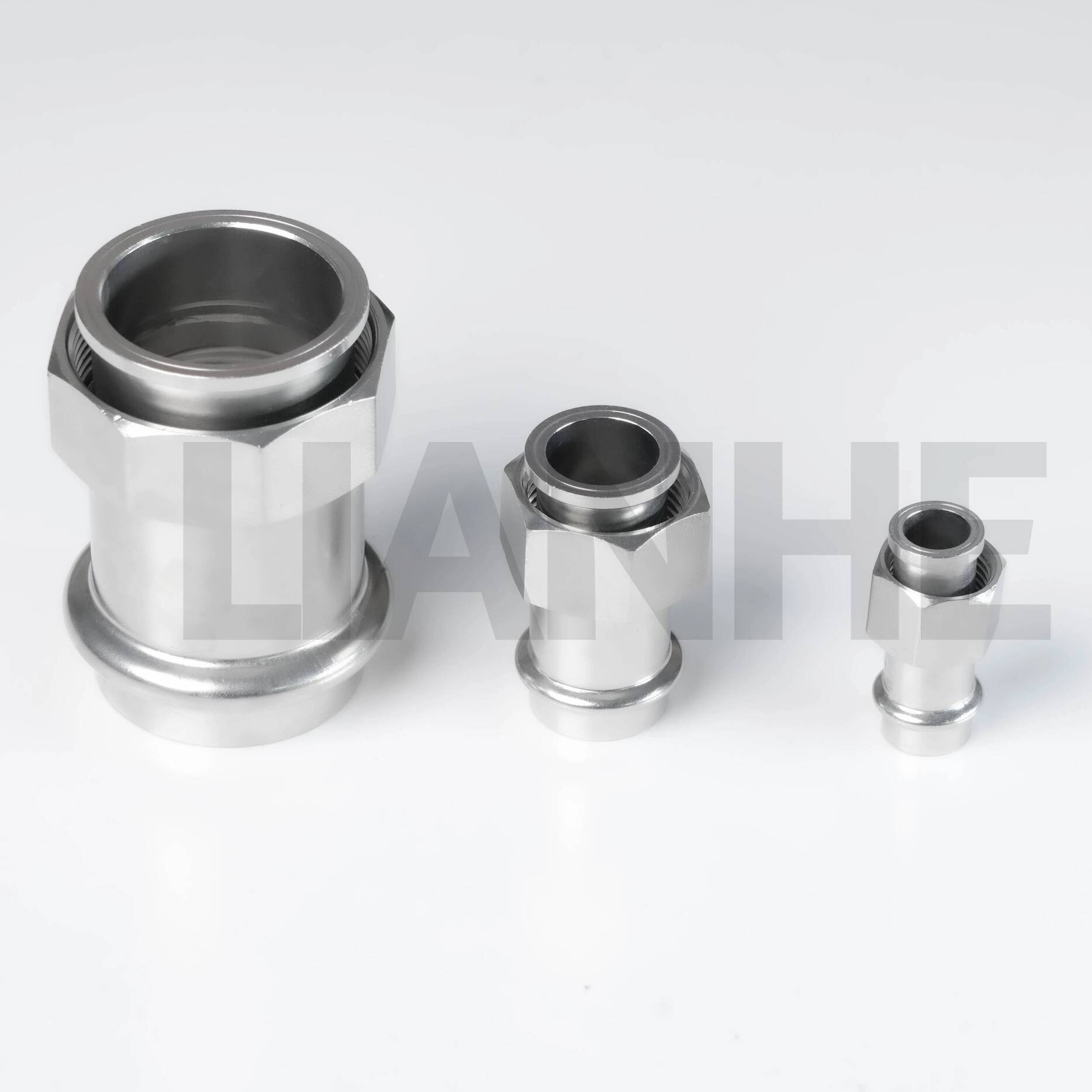

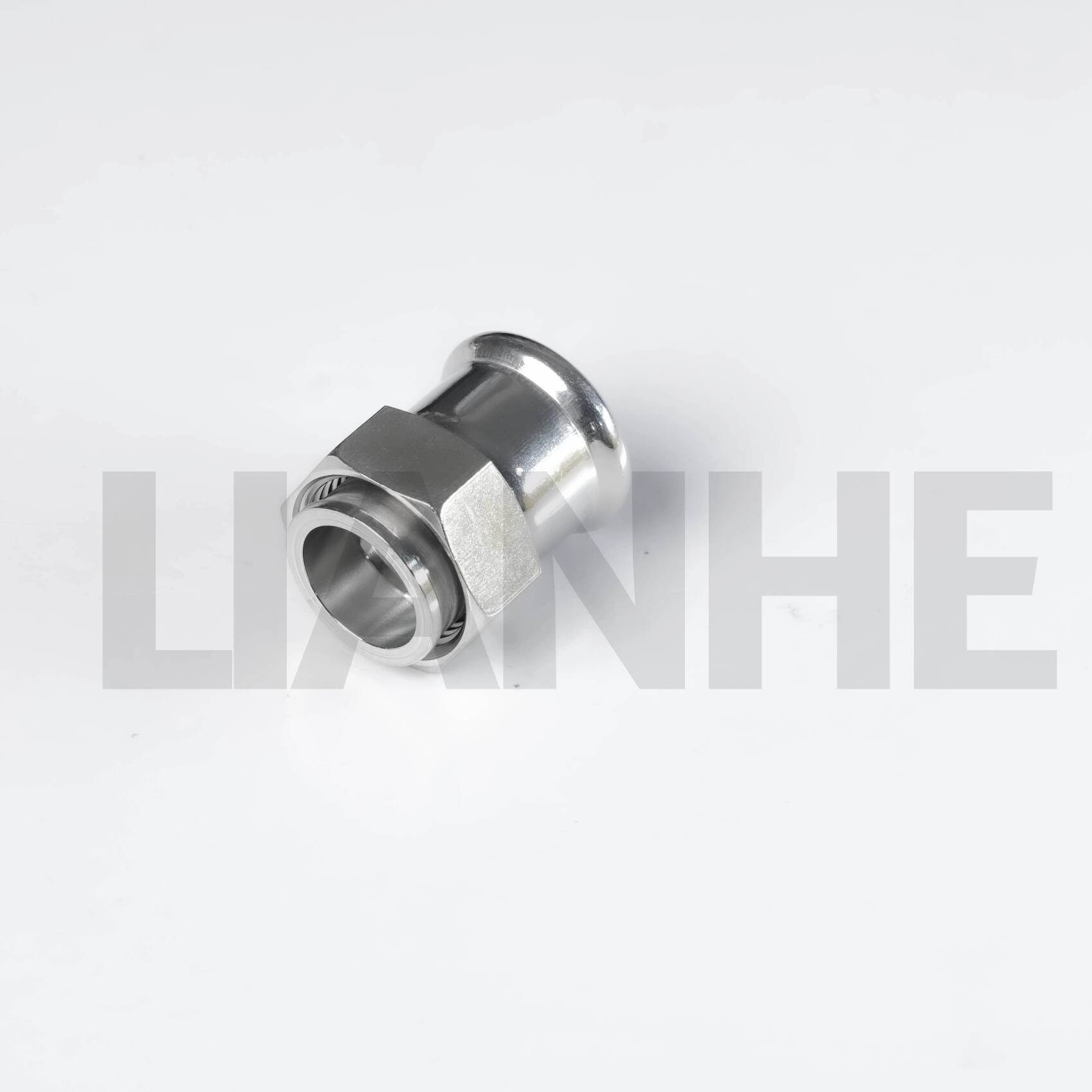

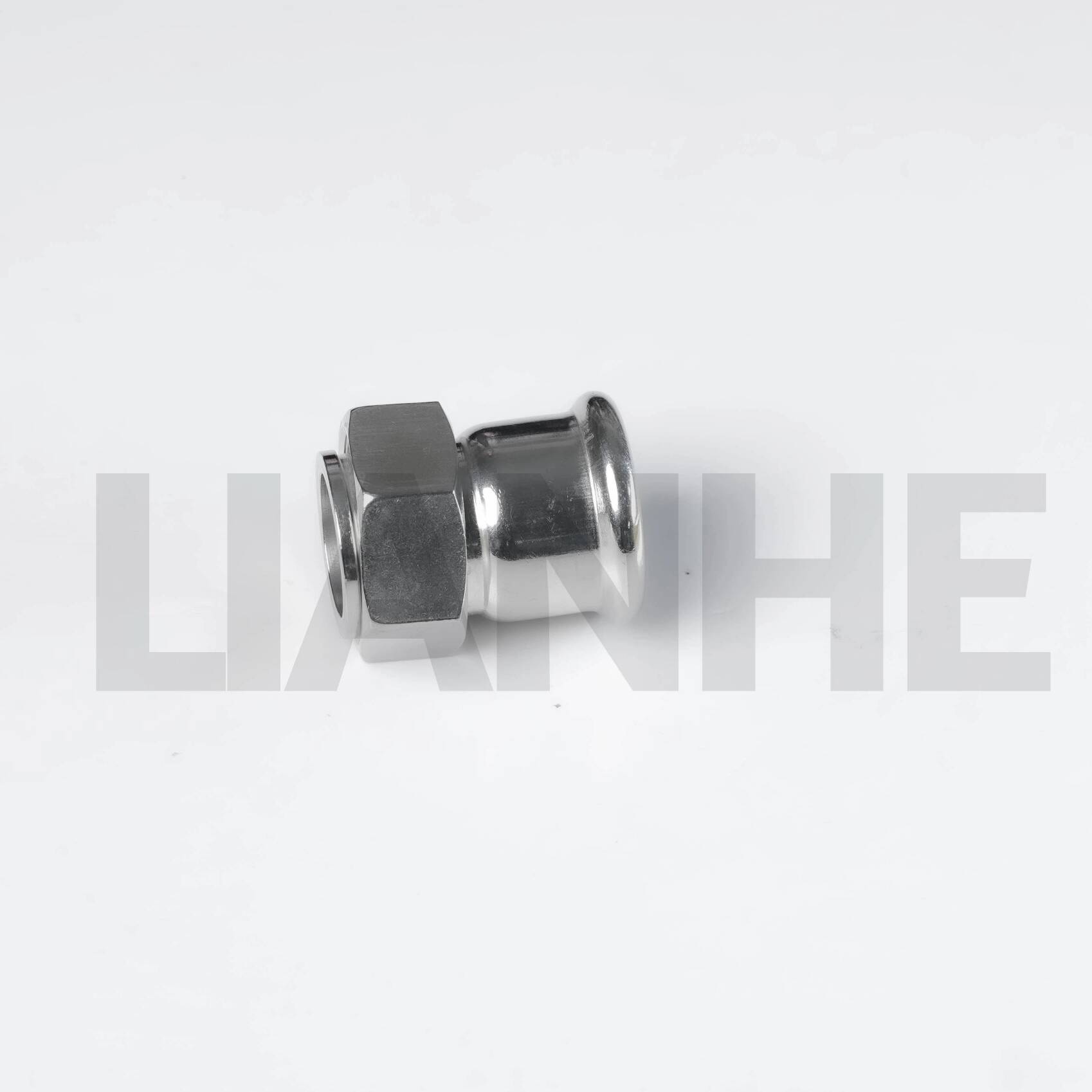

Złącze/złącze zaprasowywane ze stali nierdzewnej

Specyfikacje techniczne

Zakres rozmiarów:1/4"–4" (DN10–DN100)

Grubość ścianki:0,6–2,0 mm

Obowiązujące standardy:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN i ASME

Dostępne materiały:

• 0Cr18Ni9, SS304, S30408, SUS304 i 1.4301

• 0Cr17Ni12Mo2, SS316 i SUS316

• SS304L, S30403 i 1.4306

• SS316L, S31603 i 1.4404

Dostępne materiały pierścieni uszczelniających:CIIR, EPDM, PTFE i NBR

Opcje końcówki gniazdowej:Typ D i typ S

Dostępne standardy gwintów:NPT, BSPP i BSPT

Ciśnienie nominalne:PN16

Hydrostatyczne ciśnienie próbne:2,5 MPa

Ciśnienie próby szczelności:1,05 MPa

Odpowiedni zakres temperatur uszczelki:-20°C do +110°C

Proces produkcyjny:Formowane mechanicznie z rur ze stali nierdzewnej

Opcje obróbki powierzchni:Polerowanie wibracyjne, polerowanie magnetyczne i wytrawianie

Oznaczenie produktu:LOGO–OD–W.T.–Materiał. Loga klientów, marki prywatne, informacje o partiach i inne niestandardowe oznaczenia mogą być stosowane zgodnie z konkretnymi wymaganiami zamówienia.

Standardowe opakowanie:Torby plastikowe, kartony eksportowe i skrzynki drewniane

Certyfikaty:GB/T 19001-2016, ISO 9001:2015, dokumentacja CE dla odpowiednich produktów i licencja sanitarna

Marka:LIANHE

Kod HS: 7307230000

Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny

Rzeczywiste limity ciśnienia roboczego i temperatury zależą od wielkości produktu, grubości ścianki, gatunku stali nierdzewnej, materiału pierścienia uszczelniającego, transportowanego medium, standardu gwintu, profilu kielicha i mających zastosowanie wymagań projektowych.

Obowiązujące media

Produkty mogą być dostarczane do użytku z szeroką gamą kompatybilnych mediów ciekłych i gazowych, w tym:

• Woda pitna

• Zimna woda i gorąca woda

• Ścieki

• Woda przemysłowa

• Olej i kompatybilne media płynne

• Gaz i kompatybilne media gazowe

Przed wyborem materiału lub pierścienia uszczelniającego klienci powinni potwierdzić jego zgodność z transportowanym medium, ciśnieniem roboczym, temperaturą pracy i środowiskiem instalacji.

Obszary zastosowań

Produkty mogą być wykorzystywane w różnorodnych projektach komercyjnych, mieszkaniowych, przemysłowych, morskich i infrastrukturalnych, w tym:

• Projekty inżynieryjne i infrastrukturalne

• Statki i instalacje morskie

• Budynki komercyjne

• Budynki mieszkalne

• Szpitale i placówki medyczne

• Hotele i obiekty użyteczności publicznej

• Sprzęt ochrony środowiska

• Systemy uzdatniania wody

• Instalacje grzewcze

• Systemy klimatyzacji

• Zakłady przetwórstwa przemysłowego

Można je stosować w instalacjach wodociągowych, gazowych, bezpośrednich rurociągach wody pitnej, instalacjach kanalizacyjnych, rurociągach ochrony środowiska, instalacjach parowych, sieciach ciepłowniczych, rurociągach klimatyzacyjnych i instalacjach wody przemysłowej.

Ostateczną konfigurację należy wybrać w zależności od ciśnienia roboczego, temperatury roboczej, gatunku stali nierdzewnej, materiału pierścienia uszczelniającego, rodzaju gwintu, profilu połączenia i lokalnego standardu projektowego.

Zalety produktu

1. Wysoka wytrzymałość mechaniczna i stabilność strukturalna

2. Doskonała odporność na korozję i utlenianie

3. Długi okres użytkowania

4. Niski wewnętrzny opór przepływu

5. Dobre wibracje i działanie sejsmiczne

6. Niezawodna wydajność połączenia

7. Ekologiczna konstrukcja ze stali nierdzewnej

8. Szybki i wygodny montaż

9. Nadaje się do montażu ukrytego, jeśli jest to dozwolone

10. Obniżone ogólne koszty instalacji i konserwacji

11. Dobra odporność na zużycie i odkształcenia

12. Higieniczna konstrukcja dla odpowiednich systemów wody pitnej

13. Niezawodne uszczelnienie przy zmniejszonym ryzyku wycieku

Prawidłowe przygotowanie rury, głębokość wprowadzenia, dobór pierścienia uszczelniającego, identyfikacja gwintu, kalibracja narzędzia i kontrola końcowa mają kluczowe znaczenie dla niezawodnego działania.

Profile gniazdowe typu D i typu S mogą wymagać różnych narzędzi lub szczęk zaciskających. Klienci powinni potwierdzić wymagany profil połączenia przed złożeniem zamówienia i instalacją.

Gwinty NPT, BSPT i BSPP mają różne profile i metody uszczelniania. Nie należy ich łączyć zamiennie, chyba że została technicznie potwierdzona ich zgodność wymiarowa i uszczelniająca.

Testowanie produktu

Dostępne procedury testowe obejmują:

• Próba ciśnienia hydrostatycznego

• Próba szczelności

• Próba ciśnienia roboczego

• Test podciśnieniowy

• Próba wyciągania

• Test zmiany temperatury zimnej i gorącej wody

• Hydrostatyczny test zginania i skręcania

• Hydrostatyczny test wibracyjny

• Próba uderzenia hydrostatycznego

Odpowiednie elementy testowe i współczynnik próbkowania zależą od wybranej specyfikacji, normy regulującej, zamierzonego zastosowania i potwierdzonego planu inspekcji.

Kontrola dostawy

Produkty są sprawdzane przed wysyłką. Standardowa kontrola dostawy obejmuje:

• Stopień materiału

• Stan powierzchni

• Wymiary produktu

• Średnica zewnętrzna i grubość ścianki

• Wymiary gniazda

• Wymiary gwintu, jeśli ma to zastosowanie

• Wydajność hydrostatyczna

• Wydajność szczelności

• Oznaczenia produktów

• Ilości i opakowania

Raporty i certyfikaty z inspekcji fabrycznej

Raporty z inspekcji i uzupełniające dokumenty jakościowe mogą być dostarczone zgodnie z potwierdzonymi wymaganiami zamówienia, w tym:

• EN 10204 3.1 Certyfikat badania materiału

• Świadectwo kontroli surowca

• Sprawozdanie z badania radiograficznego, jeśli ma to zastosowanie

• Raport z testu uszczelnienia hydraulicznego

• Raport z inspekcji gwintu, jeśli ma to zastosowanie

• Raport z kontroli gniazd i wymiarów

• Raport z inspekcji strony trzeciej

• Inne dokumenty dotyczące jakości specyficzne dla projektu

Wymagany zakres inspekcji, współczynnik testowania, dokumentacja i ustalenia dotyczące obserwacji przez strony trzecie powinny zostać potwierdzone przed rozpoczęciem produkcji.

Kontrola jakości produktu

LIANHE stosuje procedury kontroli w trakcie i końcowej całej produkcji. Produkty przed dostawą są sprawdzane pod kątem zgodności materiałów, wymiarów, powierzchni, obszarów połączeń, oznaczeń i opakowania z wymaganiami potwierdzonego zamówienia.

Do głównych procedur kontroli jakości zalicza się:

1. Sprawdzanie średnicy zewnętrznej, grubości ścianki, gatunku materiału i stanu powierzchni przychodzących surowców.

2. Sprawdzanie długości, pozycji cięcia i stanu końcowego surowców po cięciu.

3. Kontrola gniazda, średnicy zewnętrznej, grubości ścianki, gwintów i innych krytycznych wymiarów po obróbce mechanicznej i formowaniu mechanicznym.

4. Sprawdzenie wymiarów spoiny, wyglądu spoiny i jakości powierzchni po spawaniu i formowaniu, jeśli ma to zastosowanie.

5. Kontrola powierzchni produktu, wymiarów i obszarów połączeń po obróbce cieplnej.

6. Weryfikacja jakości powierzchni po polerowaniu wibracyjnym, polerowaniu magnetycznym, trawieniu lub innej obróbce powierzchni.

7. Wykonywanie prób hydraulicznych ciśnieniowych i szczelności zgodnie z obowiązującymi wymaganiami kontrolnymi.

8. Sprawdzanie oznaczeń produktów, ilości, materiałów opakowaniowych, etykiet i znaków wysyłkowych przed wysyłką.

Sprzęt produkcyjny

Nasz zakład produkcyjny wyposażony jest w pięć automatycznych linii do spawania rur, dwie wycinarki laserowe, pięć polerek wibracyjnych, dwie polerki magnetyczne, pięć stanowisk do badania szczelności i hydrauliki, trzy maszyny do formowania, trzy maszyny do rowkowania, dwie wiertarki, dziesięć tokarek CNC i sześć maszyn do obróbki końcowej.

Dodatkowe wyposażenie obejmuje dwie pionowe maszyny do hydroformowania, dwie ramy do hydroformowania, dziesięć giętarek do rur, osiem automatycznych spawarek łukowych argonem, cztery hydrauliczne maszyny do ciągnienia, cztery szybkie hydrauliczne wykrawarki, dwie maszyny do znakowania laserowego, dwie jednostki pakujące i inny powiązany sprzęt produkcyjny i kontrolny.

Te możliwości produkcyjne wspierają przygotowanie surowców, cięcie, formowanie mechaniczne, spawanie, obróbkę cieplną, obróbkę gwintów, wykańczanie powierzchni, testowanie, znakowanie produktów, kontrolę i pakowanie eksportowe.

Opakowanie

Każdy produkt jest zabezpieczony plastikową torbą, która ogranicza narażenie na wilgoć, kurz i zanieczyszczenie powierzchni. Produkty są następnie pakowane we wzmocnione kartony eksportowe i w razie potrzeby konsolidowane w drewnianych skrzynkach.

Niestandardowe kartony, logo klienta, etykiety, kody kreskowe, opakowania paletowe i inne opakowania eksportowe mogą być dostarczane zgodnie z wymaganiami potwierdzonego zamówienia.

Warunki płatności

Nasz standardowy termin płatności to depozyt w wysokości 30% T/T płatny z góry, a pozostałe 70% salda T/T płatne przed dostawą. Szczegółowe warunki płatności mogą zostać omówione w zależności od wartości zamówienia i wymagań współpracy.

Dostępne metody płatności obejmują T/T, Western Union, PayPal i inne wspólnie uzgodnione metody.

Warunki wysyłki

Dostępne warunki handlowe:EXW, FOB, CFR, CIF, DDP i DDU

Produkty mogą być dostarczane drogą morską, lotniczą, lądową lub międzynarodową usługą ekspresową.

Metodę wysyłki można wybrać w zależności od wielkości zamówienia, objętości paczki, miejsca docelowego, wymaganego harmonogramu dostaw i budżetu na transport.

Minimalna ilość zamówienia i zapasy

Minimalna ilość zamówienia:Zwykle 5–10 sztuk, w zależności od specyfikacji produktu i aktualnego stanu magazynowego.

Utrzymujemy zapasy wielu standardowych produktów i często żądanych rozmiarów. Wybrane produkty mogą mieć dostępne aż do 5000 sztuk. Ponieważ zapasy zmieniają się w sposób ciągły, przy składaniu zapytania ofertowego należy ponownie potwierdzić rzeczywiste ilości zapasów i dostępność natychmiastowej dostawy.

Próbki i wycena

Darmowe próbki:Próbki mogą być dostarczane bezpłatnie w celu sprawdzenia wymiarów i oceny jakości. Opłaty za międzynarodową przesyłkę ekspresową zwykle pokrywa odbiorca.

Czas wyceny:Zwykle w ciągu trzech godzin roboczych po otrzymaniu pełnych specyfikacji i wymagań ilościowych.

Ważność oferty:Zwykle 3–7 dni, w zależności od cen surowców ze stali nierdzewnej, kursów walut i aktualnych warunków rynkowych.

Czas dostawy

Produkty o standardowych rozmiarach dostępne z magazynu mogą być zazwyczaj dostarczone w ciągu 3–7 dni.

Zamówienia wymagające nowej produkcji trwają zwykle około 25 dni. Rzeczywisty harmonogram dostaw zależy od specyfikacji, dostępności materiałów, wielkości zamówienia, wymagań kontrolnych, niestandardowego opakowania i aktualnego planu produkcji fabryki.

Obsługa posprzedażna

Nasz standardowy okres gwarancji jakości produktu wynosi jeden rok. Jeśli w okresie gwarancyjnym potwierdzony zostanie problem z jakością związany z produkcją, nasz zespół zbada przyczynę i zapewni odpowiednie rozwiązanie techniczne lub posprzedażne.

Klienci powinni podać numer zamówienia, specyfikację produktu, warunki instalacji, ciśnienie robocze, temperaturę roboczą, transportowany nośnik oraz odpowiednie zdjęcia lub filmy, aby pomóc w ocenie technicznej.

Nasze usługi

1. Rozległa wiedza o rynkach międzynarodowych i umiejętność obsługi różnych wymagań technicznych i handlowych.

2. Bezpośrednia produkcja z naszej własnej fabryki w Wenzhou, Zhejiang, Chiny.

3. Doświadczony zespół techniczno-produkcyjny nastawiony na utrzymanie stałej jakości.

4. Efektywne systemy produkcji i kontroli kosztów zaprojektowane w celu zapewnienia konkurencyjnych cen fabrycznych.

5. Bogate doświadczenie w produkcji, zarządzaniu jakością, pakowaniu eksportowym i sprzedaży międzynarodowej.

Marka:LIANHE
Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny
