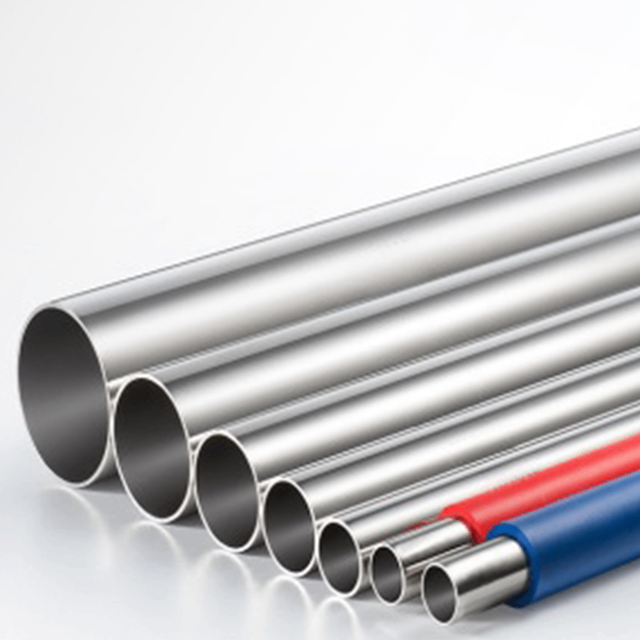

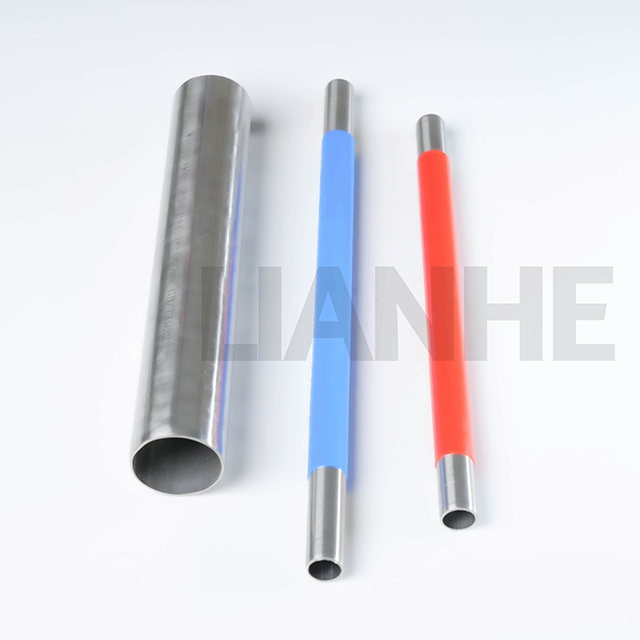

Rura wodna ze stali nierdzewnej

Specyfikacje techniczne

Zakres rozmiarów:1/4"–8" (DN10–DN200)

Grubość ścianki:0,6–5,0 mm

Obowiązujące standardy:GB/T 19228.1-2011, EN, DIN i ASME

Dostępne materiały:

• 0Cr18Ni9, SS304, S30408, SUS304 i 1.4301

• 0Cr17Ni12Mo2, SS316 i SUS316

• SS304L, S30403 i 1.4306

• SS316L, S31603 i 1.4404

Dostępne materiały pierścieni uszczelniających:CIIR, EPDM, PTFE i NBR

Ciśnienie nominalne:PN16

Hydrostatyczne ciśnienie próbne:2,5 MPa

Ciśnienie próby szczelności:1,05 MPa

Odpowiedni zakres temperatur uszczelki:-20°C do +110°C

Proces produkcyjny:ERW i spawanie

Opcje obróbki powierzchni:Polerowanie wibracyjne, polerowanie magnetyczne i wytrawianie

Oznaczenie produktu:LOGO–OD–W.T.–Materiał. Loga klientów, marki prywatne, informacje o partiach i inne niestandardowe oznaczenia mogą być stosowane zgodnie ze specyficznymi wymaganiami.

Standardowe opakowanie:Torby plastikowe, kartony eksportowe i skrzynki drewniane

Certyfikaty:GB/T 19001-2016, ISO 9001:2015, dokumentacja CE dla odpowiednich produktów i licencja sanitarna

Marka:LIANHE

Kod HS: 7307230000

Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny

Rzeczywiste granice ciśnienia roboczego i temperatury zależą od wielkości produktu, grubości ścianki, gatunku stali nierdzewnej, materiału pierścienia uszczelniającego, transportowanego medium, konstrukcji połączenia i obowiązującego standardu projektowego.

Obowiązujące media

Produkty mogą być dostarczane do użytku z kompatybilnymi mediami ciekłymi i gazowymi, w tym:

• Woda pitna

• Zimna woda i gorąca woda

• Ścieki

• Woda przemysłowa

• Olej i kompatybilne media płynne

• Gaz i kompatybilne media gazowe

Przed złożeniem zamówienia klienci powinni potwierdzić zgodność gatunku stali nierdzewnej i materiału pierścienia uszczelniającego z transportowanym medium, temperaturą roboczą, ciśnieniem w układzie i oczekiwaną żywotnością.

W przypadku wody pitnej, gazu, oleju, pary, chemikaliów lub innych specjalistycznych mediów mogą być wymagane dodatkowe badania, certyfikacja lub dokumentacja specyficzna dla projektu.

Obszary zastosowań

Produkty mogą być wykorzystywane w różnorodnych projektach komercyjnych, mieszkaniowych, morskich, przemysłowych i infrastrukturalnych, w tym:

• Projekty inżynieryjne i infrastrukturalne

• Statki i instalacje rurociągów morskich

• Budynki komercyjne

• Budynki mieszkalne

• Szpitale i placówki medyczne

• Hotele i obiekty użyteczności publicznej

• Sprzęt ochrony środowiska

• Systemy uzdatniania wody

• Instalacje grzewcze

• Systemy klimatyzacji

• Zakłady przetwórstwa przemysłowego

Można je stosować w instalacjach wodociągowych, rurociągach bezpośredniej wody pitnej, instalacjach dystrybucji gazu, instalacjach kanalizacyjnych, rurociągach ochrony środowiska, instalacjach parowych, sieciach ciepłowniczych, rurociągach klimatyzacyjnych i instalacjach wody przemysłowej.

Ostateczną konfigurację produktu należy wybrać w zależności od ciśnienia roboczego, temperatury, transportowanego medium, gatunku materiału, grubości ścianki, materiału pierścienia uszczelniającego, konstrukcji połączenia i lokalnych wymagań projektowych.

Zalety produktu

1. Wysoka wytrzymałość mechaniczna i stabilność strukturalna

2. Doskonała odporność na korozję i utlenianie

3. Długi okres użytkowania

4. Niski wewnętrzny opór przepływu

5. Dobre wibracje i działanie sejsmiczne

6. Niezawodna wydajność połączenia

7. Trwała konstrukcja ze stali nierdzewnej nadająca się do recyklingu

8. Szybki i wygodny montaż

9. Nadaje się do montażu ukrytego, jeśli jest to dozwolone

10. Obniżone ogólne koszty instalacji i konserwacji

11. Dobra odporność na zużycie i odkształcenia

12. Higieniczna konstrukcja dla odpowiednich systemów wody pitnej

13. Niezawodne uszczelnienie przy zmniejszonym ryzyku wycieku

Prawidłowe przygotowanie rur, osiowanie produktu, wybór pierścienia uszczelniającego, montaż komponentów, kalibracja narzędzi i kontrola końcowa są niezbędne do niezawodnego działania.

Przydatność instalacji podtynkowej należy ocenić zgodnie z lokalnymi przepisami budowlanymi, wymogami dostępu, warunkami konserwacji i projektem całego systemu rurociągów.

Opcje pierścienia uszczelniającego

Dostępne materiały pierścieni uszczelniających obejmują CIIR, EPDM, PTFE i NBR. Każdy materiał zapewnia inny poziom odporności na temperaturę, kompatybilność chemiczną, elastyczność i długotrwałe właściwości uszczelniające.

Odpowiedni materiał pierścienia uszczelniającego należy wybrać w zależności od:

• Transportowane medium

• Temperatura robocza

• Ciśnienie robocze

• Stężenie chemiczne

• Wymagania dotyczące wody pitnej lub higieny

• Oczekiwany okres użytkowania

• Środowisko instalacyjne

Podany zakres temperatur od -20°C do +110°C ma charakter ogólny. Rzeczywisty dopuszczalny zakres należy potwierdzić w zależności od wybranego materiału uszczelki, medium, ciśnienia w układzie i warunków pracy.

Testowanie produktu

Dostępne procedury testowe obejmują:

• Próba ciśnienia hydrostatycznego

• Próba szczelności

• Próba ciśnienia roboczego

• Test podciśnieniowy

• Próba wyciągania

• Test zmiany temperatury zimnej i gorącej wody

• Hydrostatyczny test zginania i skręcania

• Hydrostatyczny test wibracyjny

• Próba uderzenia hydrostatycznego

Odpowiednie elementy testowe i współczynnik próbkowania zależą od wybranej specyfikacji, normy regulującej, zamierzonego zastosowania i potwierdzonego planu inspekcji.

Kontrola dostawy

Produkty są sprawdzane przed wysyłką. Standardowa kontrola dostawy obejmuje:

• Gatunek materiału ze stali nierdzewnej

• Średnica zewnętrzna i grubość ścianki

• Wymiary i tolerancje produktu

• Wymiary obszaru przyłączeniowego

• Stan powierzchni wewnętrznej i zewnętrznej

• Wygląd spoiny, jeśli ma to zastosowanie

• Wydajność hydrostatyczna

• Wydajność szczelności

• Oznaczenia produktów

• Ilości i opakowania

Dodatkowe elementy inspekcji można rozmieścić zgodnie z obowiązującymi normami i wymaganiami projektu.

Raporty i certyfikaty z inspekcji fabrycznej

Raporty z inspekcji i uzupełniające dokumenty jakościowe mogą być dostarczane zgodnie z potwierdzonymi wymaganiami dotyczącymi produktu i zamówienia, w tym:

• EN 10204 3.1 Certyfikat badania materiału

• Świadectwo kontroli surowca

• Sprawozdanie z badania radiograficznego, jeśli ma to zastosowanie

• Raport z testu hydraulicznego

• Raport z kontroli wymiarowej

• Raport z inspekcji spoin, jeśli ma to zastosowanie

• Sprawozdanie z próby ciśnieniowej i szczelności

• Raport z inspekcji strony trzeciej

• Inne dokumenty dotyczące jakości specyficzne dla projektu

Wymagany zakres inspekcji, współczynnik testowania, dokumentacja i ustalenia dotyczące obserwacji przez strony trzecie powinny zostać potwierdzone przed rozpoczęciem produkcji.

Kontrola jakości produktu

LIANHE stosuje procedury kontroli w trakcie procesu i kontroli końcowej podczas przygotowania surowców, cięcia, obróbki skrawaniem, formowania, spawania, obróbki cieplnej, wykańczania powierzchni, testowania, znakowania i pakowania.

Do głównych procedur kontroli jakości zalicza się:

1. Kontrola średnicy zewnętrznej, grubości ścianki, gatunku materiału, dokumentacji i stanu powierzchni przychodzących surowców.

2. Sprawdzanie długości, pozycji cięcia i stanu końcowego surowców po cięciu.

3. Kontrola obszarów połączeń, średnicy zewnętrznej, grubości ścianki i innych krytycznych wymiarów po obróbce i formowaniu.

4. Sprawdzanie wymiarów spoiny, wyglądu spoiny, wyrównania i jakości powierzchni po spawaniu i formowaniu.

5. Kontrola powierzchni, wymiarów i obszarów połączeń po obróbce cieplnej, jeśli ma to zastosowanie.

6. Weryfikacja jakości powierzchni po polerowaniu wibracyjnym, polerowaniu magnetycznym, trawieniu lub innej obróbce powierzchni.

7. Wykonywanie prób hydraulicznych ciśnieniowych i szczelności zgodnie z obowiązującymi wymaganiami kontrolnymi.

8. Sprawdzanie oznaczeń produktów, ilości, materiałów opakowaniowych, etykiet i znaków wysyłkowych przed wysyłką.

Produkty dopuszczane są do dostawy po przejściu odpowiednich procedur kontrolnych.

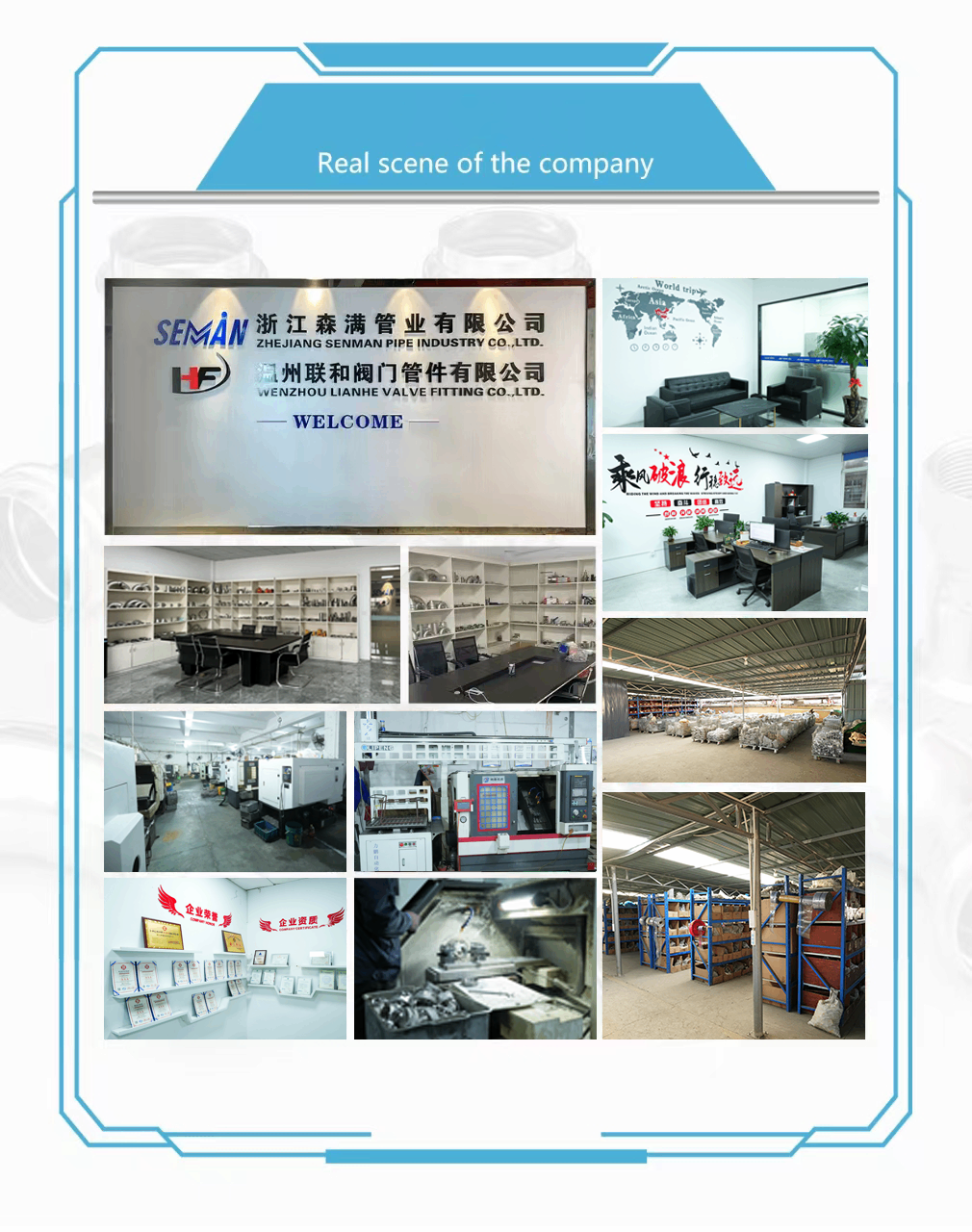

Sprzęt produkcyjny

Nasz zakład produkcyjny wyposażony jest w pięć automatycznych linii do spawania rur, dwie wycinarki laserowe, pięć polerek wibracyjnych, dwie polerki magnetyczne, pięć stanowisk do badania szczelności i hydrauliki, trzy maszyny do formowania, trzy maszyny do rowkowania, dwie wiertarki, dziesięć tokarek CNC i sześć maszyn do obróbki końcowej.

Dodatkowe wyposażenie obejmuje dwie pionowe maszyny do hydroformowania, dwie ramy do hydroformowania, dziesięć giętarek do rur, osiem automatycznych spawarek łukowych argonem, cztery hydrauliczne maszyny do ciągnienia, cztery szybkie hydrauliczne wykrawarki, dwie maszyny do znakowania laserowego, dwie jednostki pakujące i inny powiązany sprzęt produkcyjny i kontrolny.

Te możliwości produkcyjne wspierają przygotowanie surowców, przetwarzanie ERW, cięcie, formowanie, spawanie, obróbkę cieplną, wykańczanie powierzchni, testowanie, znakowanie, kontrolę i pakowanie eksportowe.

Opakowanie

Każdy produkt jest zabezpieczony plastikową torbą, która ogranicza narażenie na wilgoć, kurz i zanieczyszczenie powierzchni.

Produkty są następnie pakowane we wzmocnione kartony eksportowe i w razie potrzeby konsolidowane w drewnianych skrzynkach.

Niestandardowe kartony, logo klienta, etykiety, kody kreskowe, opakowania paletowe i inne opakowania eksportowe mogą być dostarczane zgodnie z potwierdzonymi wymaganiami.

Warunki płatności

Nasz standardowy termin płatności to depozyt w wysokości 30% T/T płatny z góry, a pozostałe 70% salda T/T płatne przed dostawą. Szczegółowe warunki płatności mogą zostać omówione w zależności od wartości zamówienia i wymagań współpracy.

Dostępne metody płatności obejmują:

• Przelew bankowy T/T

• Western Union

• PayPal

• Inne wspólnie uzgodnione metody płatności

Warunki wysyłki

Dostępne warunki handlowe:EXW, FOB, CFR, CIF, DDP i DDU

Produkty mogą być dostarczane poprzez:

• Fracht morski

• Fracht lotniczy

• Transport lądowy

• Międzynarodowa usługa ekspresowa

Metodę wysyłki można wybrać w zależności od wielkości zamówienia, objętości paczki, miejsca docelowego, wymaganego harmonogramu dostaw i budżetu na transport.

Minimalna ilość zamówienia i zapasy

Minimalna ilość zamówienia:Zwykle 5–10 sztuk, w zależności od specyfikacji produktu i aktualnego stanu magazynowego.

Utrzymujemy zapasy wielu standardowych produktów i często żądanych rozmiarów. Wybrane produkty mogą mieć dostępne aż do 5000 sztuk. Ponieważ poziomy zapasów zmieniają się w sposób ciągły, przy składaniu zapytania ofertowego należy ponownie potwierdzić rzeczywiste ilości i dostępność natychmiastowej dostawy.

Próbki i wycena

Darmowe próbki:Próbki mogą być dostarczane bezpłatnie w celu sprawdzenia wymiarów i oceny jakości. Opłaty za międzynarodową przesyłkę ekspresową zwykle pokrywa odbiorca.

Czas wyceny:Zwykle w ciągu trzech godzin roboczych po otrzymaniu pełnych specyfikacji i wymagań ilościowych.

Ważność oferty:Zwykle 3–7 dni, w zależności od cen surowców ze stali nierdzewnej, kursów walut i aktualnych warunków rynkowych.

Czas dostawy

Produkty o standardowych rozmiarach dostępne z magazynu mogą być zazwyczaj dostarczone w ciągu 3–7 dni.

Zamówienia wymagające nowej produkcji trwają zwykle około 25 dni. Rzeczywisty harmonogram dostaw zależy od wybranej specyfikacji, dostępności materiałów, wielkości zamówienia, wymagań kontrolnych, opakowania i aktualnego planu produkcji fabryki.

Obsługa posprzedażna

Nasz standardowy okres gwarancji jakości produktu wynosi jeden rok.

Jeśli w okresie gwarancyjnym potwierdzony zostanie problem z jakością związany z produkcją, nasz zespół zbada przyczynę i zapewni odpowiednie rozwiązanie techniczne lub posprzedażne.

Klienci powinni podać numer zamówienia, specyfikację produktu, gatunek materiału, grubość ścianki, warunki montażu, ciśnienie robocze, temperaturę roboczą, transportowane medium oraz odpowiednie zdjęcia lub filmy, aby pomóc w ocenie technicznej.

Nasze usługi

1. Rozległa wiedza o rynkach międzynarodowych i umiejętność obsługi różnych wymagań technicznych i handlowych.

2. Bezpośrednia produkcja z naszej własnej fabryki w Wenzhou, Zhejiang, Chiny.

3. Doświadczony zespół techniczno-produkcyjny skupiony na utrzymaniu stałej jakości produktów.

4. Efektywne systemy produkcji i kontroli kosztów zaprojektowane w celu zapewnienia konkurencyjnych cen fabrycznych.

5. Bogate doświadczenie w produkcji, zarządzaniu jakością, pakowaniu eksportowym i sprzedaży międzynarodowej.

Marka:LIANHE
Miejsce pochodzenia:Wenzhou, Zhejiang, Chiny
