Kołnierz zaślepiający o wysokiej wytrzymałości ze stali nierdzewnej do uszczelniania rurociągów

Przegląd

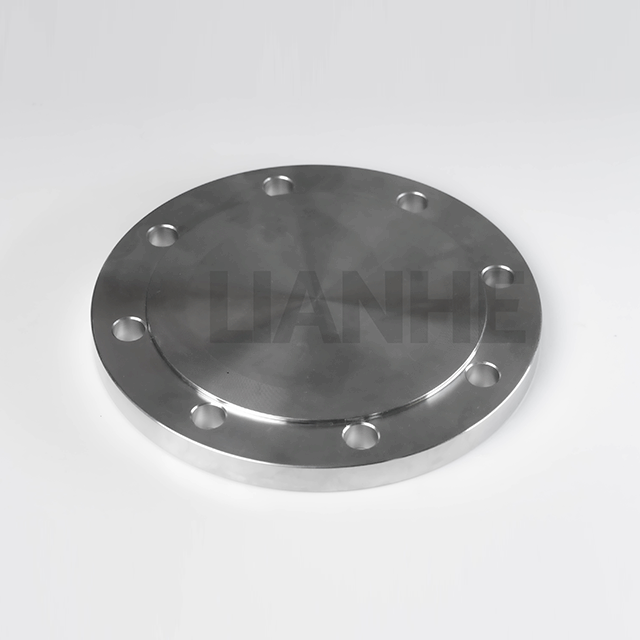

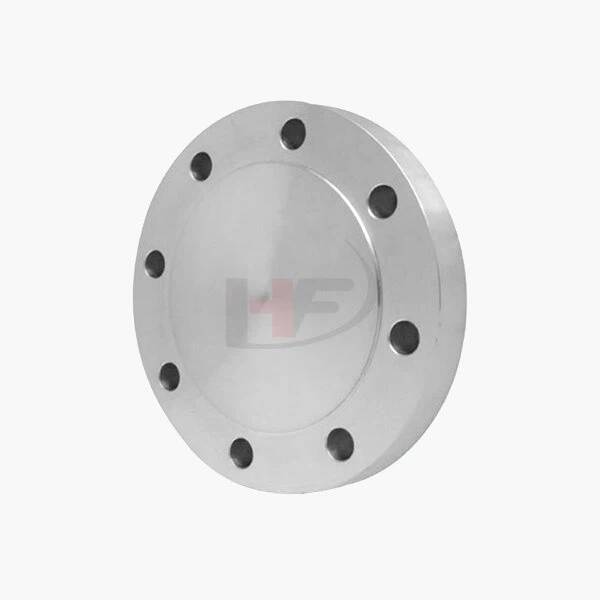

Kołnierz zaślepiający ze stali nierdzewnej o wysokiej integralności to wysokiej jakości łącznik rurowy przeznaczony do trwałego uszczelniania końca rurociągu lub zapewniania dostępu w celu kontroli i konserwacji w środowiskach wysokociśnieniowych i korozyjnych. Kołnierz ten, wykonany ze stali nierdzewnej 304 lub 316, ma solidną tarczę i otwory na śruby zgodne z normą ANSI B16.5, co zapewnia szczelność i stabilność konstrukcyjną.

Cechy

Solidna konstrukcja:

Solidna tarcza ze stali nierdzewnej (304/316) o grubości zgodnej z ASME B16.5 (klasa 150 do 2500), przystosowana do ciśnień roboczych do 2500 PSI (stal nierdzewna 316, klasa 300).

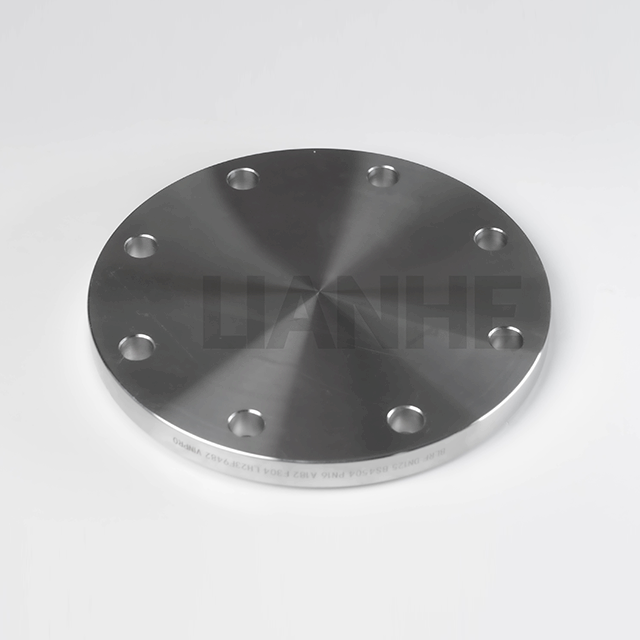

Gładkie wykończenie powierzchni wypukłej (RF) lub płaskiej (FF) (Ra ≤1,6 μm) zapewnia optymalny kontakt z uszczelką, zmniejszając ryzyko wycieku o 40% w porównaniu do chropowatych powierzchni.

Precyzyjna obróbka:

Otwory na śruby wywiercone z precyzyjnymi okręgami podziałowymi (P.C.D.) zgodnie z ANSI B16.5, zapewniające wyrównanie z współpracującymi kołnierzami i równomierny rozkład obciążenia na śrubach.

Sfazowane krawędzie zapobiegają powstawaniu zadziorów i ułatwiają montaż uszczelki, a opcjonalne otwory pogłębione dla śrub z gniazdem spawanym w zastosowaniach charakteryzujących się wysokimi wibracjami.

Odporność na korozję i temperaturę:

Wersja ze stali nierdzewnej 316 jest odporna na wżery chlorkowe w środowisku morskim i chemicznym, natomiast stal 304 idealnie nadaje się do ogólnych zastosowań przemysłowych (zakres temperatur: -250°C do 800°C).

Pasywowana powierzchnia (316) ogranicza wymywanie jonów metali, zgodnie z FDA 21 CFR część 177 do zastosowań w przemyśle spożywczym.

Zgodność i certyfikacja:

Spełniają normy ASME B16.5, ISO 1092-1 i NACE MR0175 (stal nierdzewna 316), z raportami identyfikowalności materiałów i certyfikatami huty dostępnymi do celów audytu.

Aplikacja

Idealny do uszczelniania rurociągów i dostępu do krytycznych systemów:

Downstream naftowo-gazowy: Uszczelnianie końcówek rurociągów w rafineriach i zakładach petrochemicznych za pomocą stali nierdzewnej 316 odpornej na korozję siarkowodoru.

Żywność i napoje: Zapewnienie otworów dostępowych do czyszczenia zbiorników w mleczarniach i browarach, ze stali nierdzewnej 304 spełniającej normy sanitarne 3-A do bezpośredniego kontaktu z żywnością.

Wytwarzanie energii: Uszczelnianie punktów testowych rurociągów parowych w instalacjach cieplnych, wytrzymujących temperaturę 550°C i ciśnienie 200 barów w systemach z cyklem kombinowanym.

Inżynieria morska: Uszczelnianie przejść przez kadłub i punktów dostępu do zbiorników balastowych, ze stali nierdzewnej 316 wytrzymującej ciągłe zanurzenie w wodzie morskiej.

Często zadawane pytania

P: Jak wybrać odpowiednią klasę kołnierza dla mojego zastosowania?

A:Wybierz w oparciu o ciśnienie robocze (np. klasa 150 dla ≤300 PSI, klasa 300 dla ≤800 PSI), szczegółowo opisane w tabelach ciśnienie-temperatura ASME B16.5.

P: Czy można ponownie wykorzystać kołnierze zaślepiające??

A:Tak, jeśli powierzchnia jest nieuszkodzona i dokładnie oczyszczona; wymień uszczelki i śruby, aby zapewnić niezawodne ponowne uszczelnienie.

P: Jaki materiał uszczelki jest zalecany do pary wysokotemperaturowej?

A:Stosować uszczelki z płaszczem grafitowym lub metalowym (do 650°C), unikając uszczelek PTFE, które ulegają degradacji powyżej 260°C.

P: Czy istnieją lekkie opcje do zastosowań morskich?

A:Tak, dostępne są lekkie kołnierze ze stali nierdzewnej 316 o zmniejszonym rozstawie śrub, spełniające normy DNVGL dla platform morskich.
