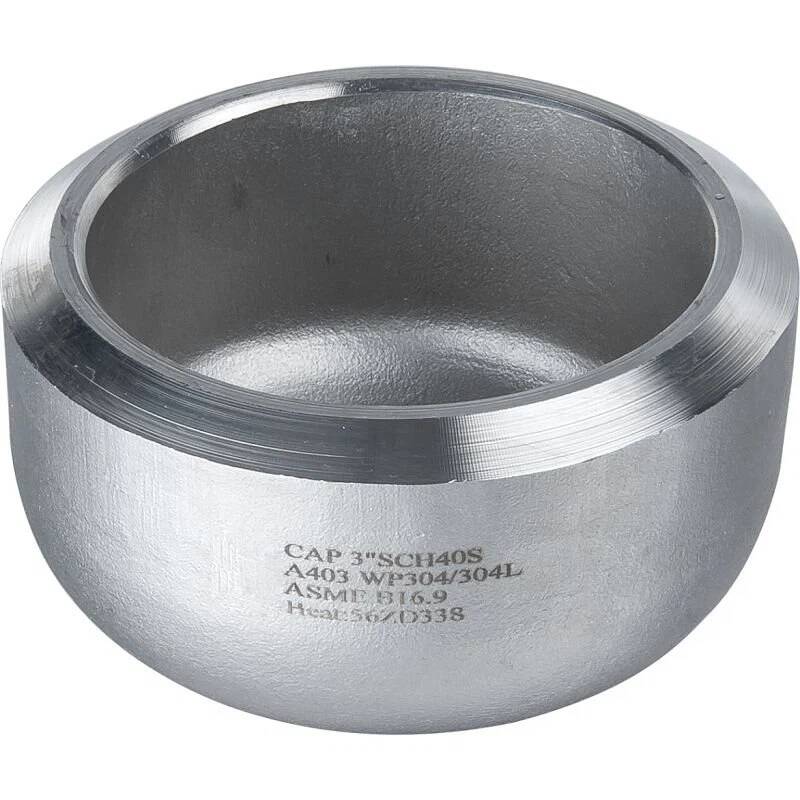

Odporna na korozję zaślepka BW ze stali nierdzewnej do uszczelniania końców rur

Przegląd

Odporna na korozję zaślepka BW (zgrzewana doczołowo) ze stali nierdzewnej to trwała łącznik rurowy przeznaczony do trwałego uszczelniania końców rurociągów spawanych doczołowo w trudnych, korozyjnych środowiskach. Wykonany ze stali nierdzewnej 304 lub 316, ten kapturek ma bezszwową konstrukcję i końcówki do spawania (zgodne z ANSI B16.25), co zapewnia szczelność i integralność strukturalną w systemach wysokociśnieniowych.

Cechy

Wysokiej jakości materiał i design:

Bezszwowa stal nierdzewna (304/316) o kształcie kopuły (eliptycznym lub wypukłym) zapewniająca równomierne rozłożenie ciśnienia, przystosowana do ciśnień roboczych do 3000 PSI (stal nierdzewna 316, harmonogram 160).

Końcówki do spawania doczołowego ze ściętymi krawędziami (37,5°) do spoin z pełną penetracją, zgodne z ASME B16.9 i odpowiednie do krytycznych zakończeń rurociągów.

Odporność na środowisko:

Wariant stali nierdzewnej 316 z zawartością 3,5% molibdenu jest odporny na wżery w wodzie morskiej, chlorkach i siarczkach, a pasywowana powierzchnia wydłuża żywotność o 50% w środowisku morskim.

Zakres temperatur: -250°C do 800°C, odpowiedni do kriogenicznych terminali LNG i przewodów wylotowych pieców wysokotemperaturowych.

Instalacja i zgodność:

Dostępne w rozmiarach od 1” do 48” NPS, o grubościach ścianek odpowiadających harmonogramom rurociągów (40/80/160), zapewniając zgodność z normami rurociągów procesowych ASME B31.3.

Opcjonalna obróbka cieplna ( odprężanie ) dla grubościennych kołpaków w celu wyeliminowania naprężeń wywołanych spawaniem w zastosowaniach wysokotemperaturowych.

Kontrola jakości:

100% testy hydrostatyczne (1,5x MAWP) i kontrola wymiarowa, z certyfikatami materiałowymi (MTC) zapewniającymi identyfikowalność w regulowanych branżach.

Aplikacja

Idealny do trwałego uszczelniania końców rur w ekstremalnych warunkach:

Ropa naftowa i gaz na morzu: Uszczelnianie opuszczonych głowic odwiertów i końcówek rurociągów podmorskich stalą nierdzewną 316 spełniającą wymagania NACE MR0175 dla środowisk kwaśnych gazów.

Zakłady Chemiczne: Zakończenie przewodów cieczy korozyjnych w zbiornikach magazynowych i naczyniach reakcyjnych, zgodnie z normami OSHA dotyczącymi przechowywania materiałów niebezpiecznych.

Wytwarzanie energii: Uszczelnianie punktów końcowych rurociągów parowych w układach obejścia turbin ze stali nierdzewnej 304 odpornej na utlenianie w temperaturze 550°C przez ponad 10 lat.

Inżynieria morska: Uszczelnianie przejść kadłuba i wylotów zbiorników balastowych ze stali nierdzewnej 316 wytrzymującej ciągłe zanurzenie w słonej wodzie.

Często zadawane pytania

P: Jaka jest różnica między kołpakiem a kołnierzem zaślepiającym?

A:Zaślepka jest przyspawana bezpośrednio do końca rury, natomiast kołnierz zaślepiający jest przykręcany i nadaje się do wielokrotnego użytku. Zaślepki są trwałe, kołnierze można zdjąć.

P: Czy zatyczkę można wykorzystać do tymczasowego zamknięcia rurociągu??

A:Tak, ale w przypadku długotrwałego użytkowania zaleca się spawanie ciągłe; w przypadku tymczasowego zamknięcia należy rozważyć kołnierz zaślepiający lub końcówkę do wspawania z wyjmowaną zatyczką.

Pytanie: Jak zapewnić odpowiednią penetrację spoiny w przypadku kołpaków grubościennych?

A:Stosuj metodę GTAW (TIG) podczas spawania wielościegowego, upewniając się, że każde przejście osiąga 100% penetracji, co potwierdza badanie radiograficzne (RT).

P: Czy istnieją konstrukcje ognioodporne dla nakrętek w środowiskach łatwopalnych??

A:Tak, zaślepki można zaprojektować z materiałów ognioodpornych (np. grafitowe uszczelki do kołnierzy), chociaż same zaślepki są solidne i nie wymagają uszczelek.
