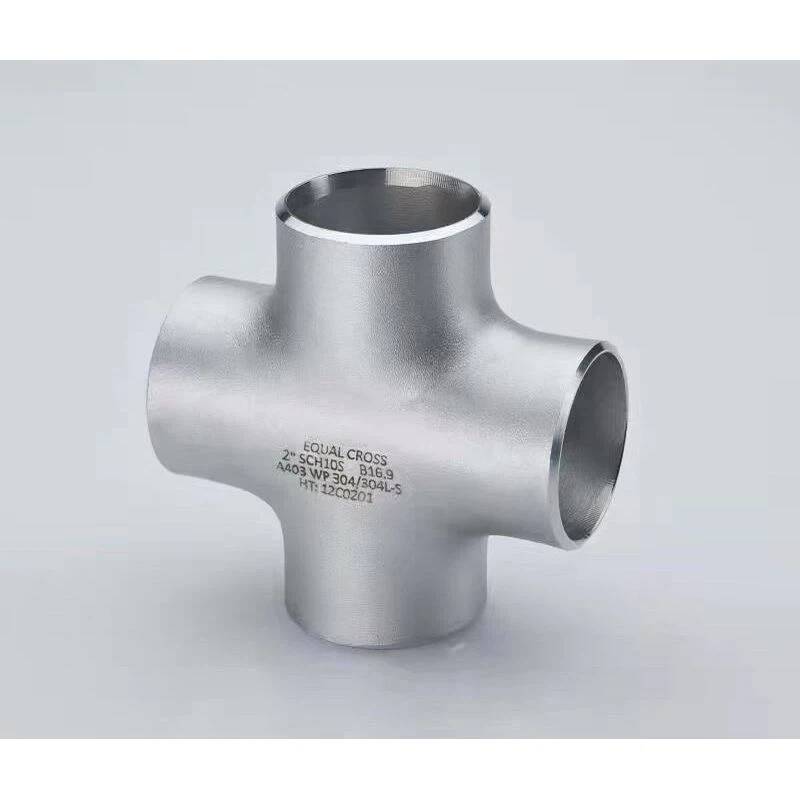

Wysokociśnieniowa złączka krzyżowa BW (zgrzewana doczołowo) ze stali nierdzewnej to solidna łącznik rurowy przeznaczony do tworzenia czterokierunkowych połączeń w wysokociśnieniowych i wysokotemperaturowych rurociągach przemysłowych. Wykonany z bezszwowej stali nierdzewnej 304 lub 316, krzyżak ten ma końcówki do spawania doczołowego (zgodne z ANSI B16.25) i wzmocnioną konstrukcję, zapewniającą integralność strukturalną i szczelność w zastosowaniach krytycznych.
Wytrzymała konstrukcja:
Bezszwowy korpus ze stali nierdzewnej (304/316) o równych lub zmniejszających się średnicach odgałęzień, przystosowany do ciśnień roboczych do 2500 PSI (stal nierdzewna 80, 316) i temperatur od -46°C do 815°C.
Wzmocniona część środkowa (1,5x grubość ścianki) wytrzymuje wielokierunkowe obciążenia naciskiem, zmniejszając koncentrację naprężeń na połączeniach odgałęzień.
Precyzyjne końcówki spawalnicze:
Końcówki do spawania doczołowego ze ściętymi krawędziami (37,5° ±1°) do spoin z pełną penetracją, zgodne z ASME B16.9 i odpowiednie zarówno do procesów spawania automatycznego, jak i ręcznego.
Dostępne w wersji z krzyżem równym (wszystkie odgałęzienia tego samego rozmiaru) i z krzyżem redukcyjnym (rozmiary odgałęzień różnią się o jeden rozmiar nominalny), co zapewnia wszechstronność w projektowaniu rurociągów.
Optymalizacja przepływu i naprężenia:
Gładkie przejścia wewnętrzne (promień ≥1,0x grubość ścianki rury) minimalizują turbulencje i straty ciśnienia, dzięki hydroformowanej powierzchni wewnętrznej (Ra ≤1,6 μm) dla przepływu laminarnego w systemach wieloodgałęzionych.
Wersja ze stali nierdzewnej 316 z zawartością molibdenu jest odporna na wżery w mediach bogatych w chlorki, idealna do systemów dystrybucji wody morskiej i solanki.
Zapewnienie jakości:
100% badania radiograficzne (RT) spoin w zastosowaniach krytycznych, z kontrolą wymiarów za pomocą skanowania 3D w celu zapewnienia dokładności wyrównania (± 0,5 mm dla 12" NPS).
Zgodny z normą ISO 9001:2015 i specyfikacjami specyficznymi dla klienta (np. Shell MESC SPE 77/300 dla projektów naftowo-gazowych).
Idealny do złożonych sieci rurociągów przemysłowych:
Rafinerie ropy i gazu: Połączenia wieloodgałęzione w jednostkach procesowych, systemach pochodni i sieciach wymienników ciepła, ze stali nierdzewnej 316 spełniającej wymogi NACE MR0175 w zakresie zastosowań kwaśnych.
Wytwarzanie energii: Połączenia czterokierunkowe w systemach kolektorów pary i przewodach powrotnych kondensatu, wytrzymujące cykliczne obciążenia termiczne w instalacjach pracujących w cyklu kombinowanym.
Przetwarzanie chemiczne: Dystrybucja surowców w reaktorach wsadowych i kolumnach destylacyjnych, z równą konstrukcją krzyżową, umożliwiającą zrównoważony rozkład przepływu.
Uzdatnianie wody: Połączenia z wieloma wylotami w płozach filtracyjnych i instalacjach odwróconej osmozy, z redukcją opcji krzyżowych dla zmian wielkości w kompaktowych układach.
Pytanie: Jakie jest maksymalne dopuszczalne ciśnienie dla krzyża redukcyjnego?
A:Wartość ciśnienia zależy od najmniejszego rozmiaru odgałęzienia; zapoznaj się z arkuszem danych, aby uzyskać informacje na temat konkretnych kombinacji rozmiaru i ciśnienia.
P: Czy krzyża można używać w strefach sejsmicznych??
A:Tak, ale należy uwzględnić dodatkowe stężenia na skrzyżowaniach, aby przejąć siły boczne, ponieważ łączniki wieloodgałęzione są bardziej podatne na zmęczenie spowodowane drganiami.
P: Jak sprawdzić wady spawów krzyża?
A:Użyj testów ultradźwiękowych (UT) lub inspekcji cząstek magnetycznych (MPI), aby wykryć wady powierzchniowe/podpowierzchniowe, zwłaszcza na połączeniach odgałęzionych do głównych.
P: Czy dostępne są wersje niemagnetyczne do wrażliwych zastosowań??
A:Tak, stal nierdzewna 316L zapewnia niską przenikalność magnetyczną, odpowiednią do stosowania w pobliżu separatorów magnetycznych i sprzętu MRI.
